螺旋环绕式空间扭簧基础练习构件

　　在日常做空间扫掠类建模练习时，这类多段螺旋交错的环形构件，最适合用来检验三维草图、路径引导和截面约束的基本功。它没有复杂的装配配合，也没有额外的开孔、螺纹或装配止口，核心难点全部集中在空间曲线的顺滑过渡上：两段不同旋向、不同抬升高度的环形螺旋首尾衔接，截面始终沿路径法向保持等径圆管形态，转角处不能出现截面自交、路径折角或者曲率突变。

　　从实际工程场景看，这类空间螺旋结构并非只停留在练习层面。小尺寸的等径螺旋环可以用作缓冲复位元件，在轻载夹具、按压机构、门锁回弹组件里提供周向与轴向复合弹力；放大截面和环径后，类似的连续环绕形态也常见于输送滑道的螺旋导向段、线材绕制工装的引导槽，或者特种弹簧的预成型坯件。它和普通圆柱压簧最大的区别在于轴线不是一条直线，而是在空间内多次盘绕、抬升、转向，因此受力时的变形方向不再局限于单一轴向，会同时产生扭转、径向撑开和上下压缩的复合响应。

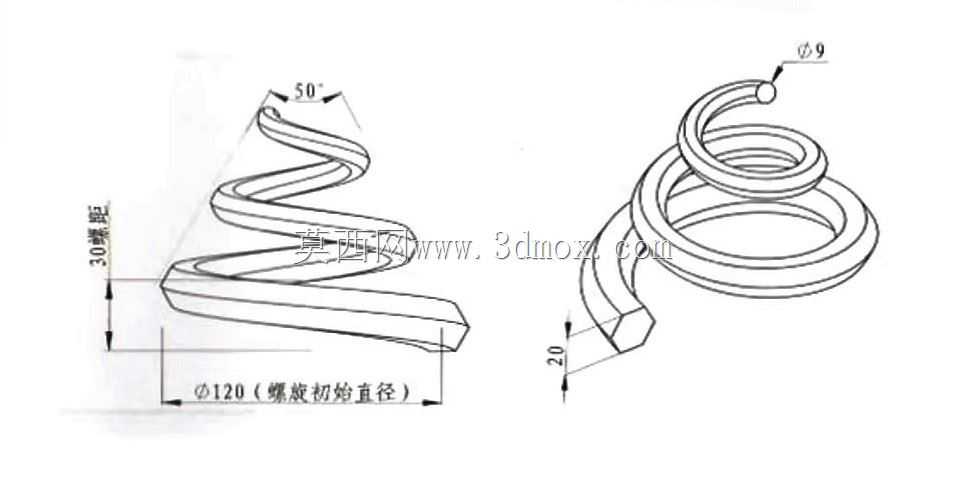

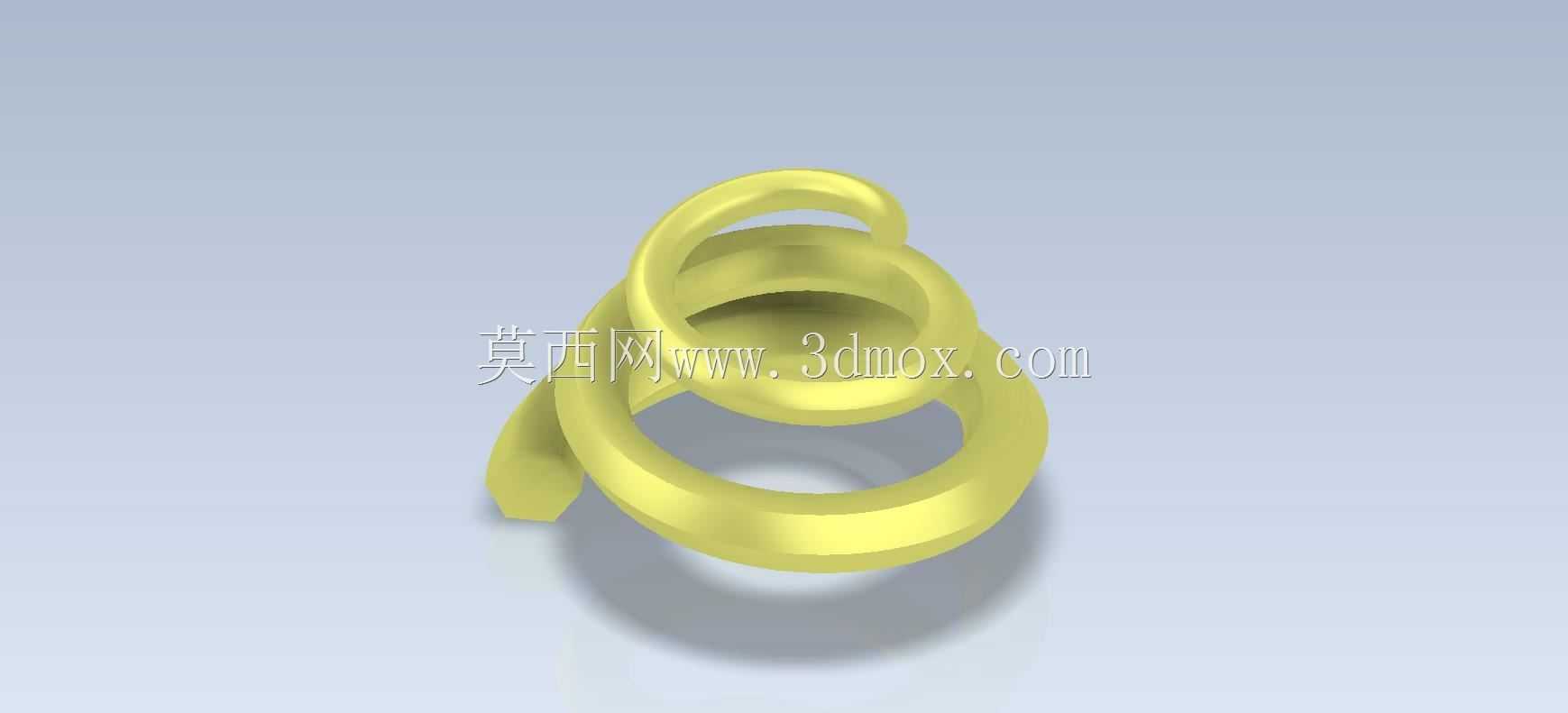

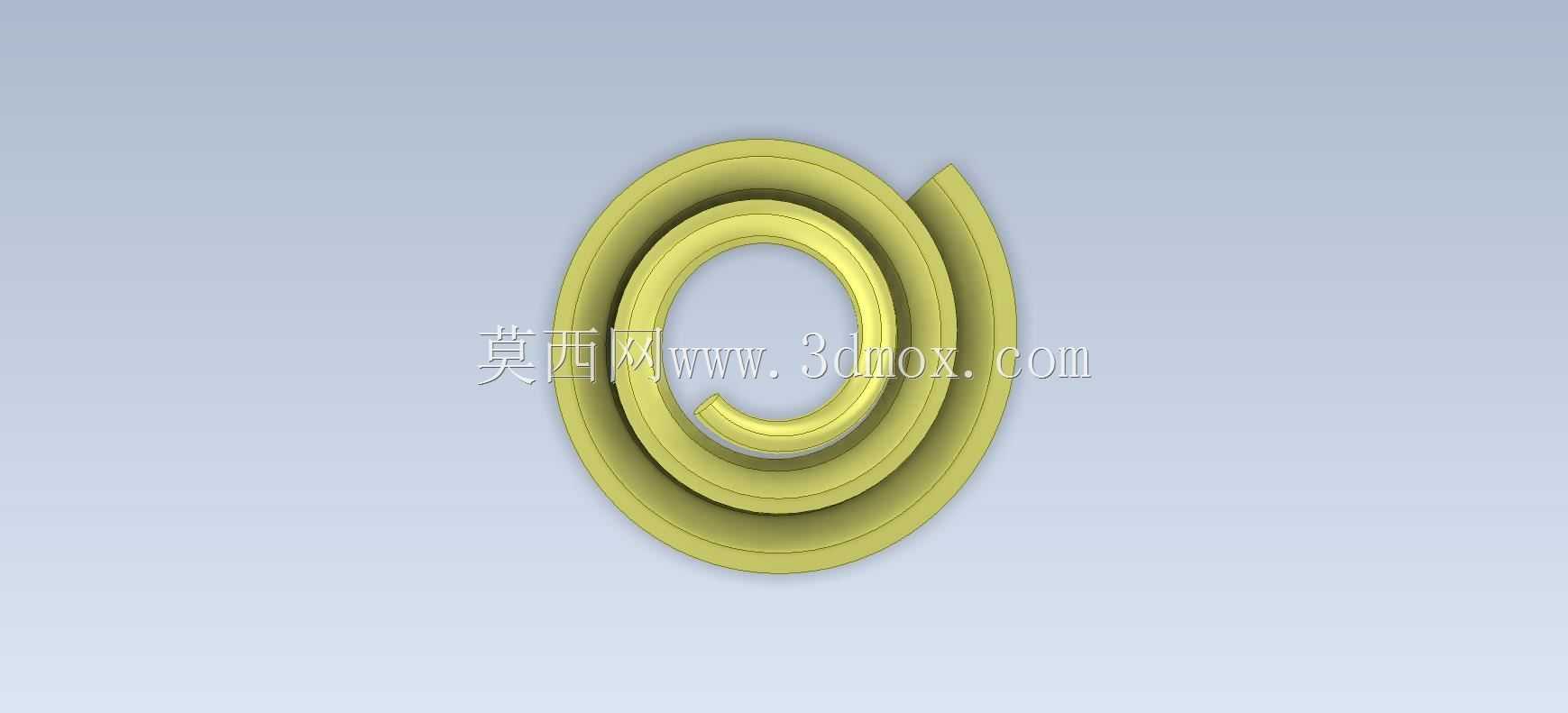

　　建模时最先要确定的是整体包络边界。构件底部落在一个近似圆形的支撑范围内，下层大环构成主要着地轮廓，上层小环向上抬升并向内收束，末端斜向伸出一段直臂，整体高度约为最大环径的一点二倍，投影外轮廓接近正方形而不是细长圆柱。布置安装空间时，要在最大外径外侧预留至少一个管径的间隙，避免螺旋外缘在受压张开时与相邻壁面摩擦；顶部也要留出对应抬升量的压缩行程，防止上层环在动作过程中顶撞上方盖板。

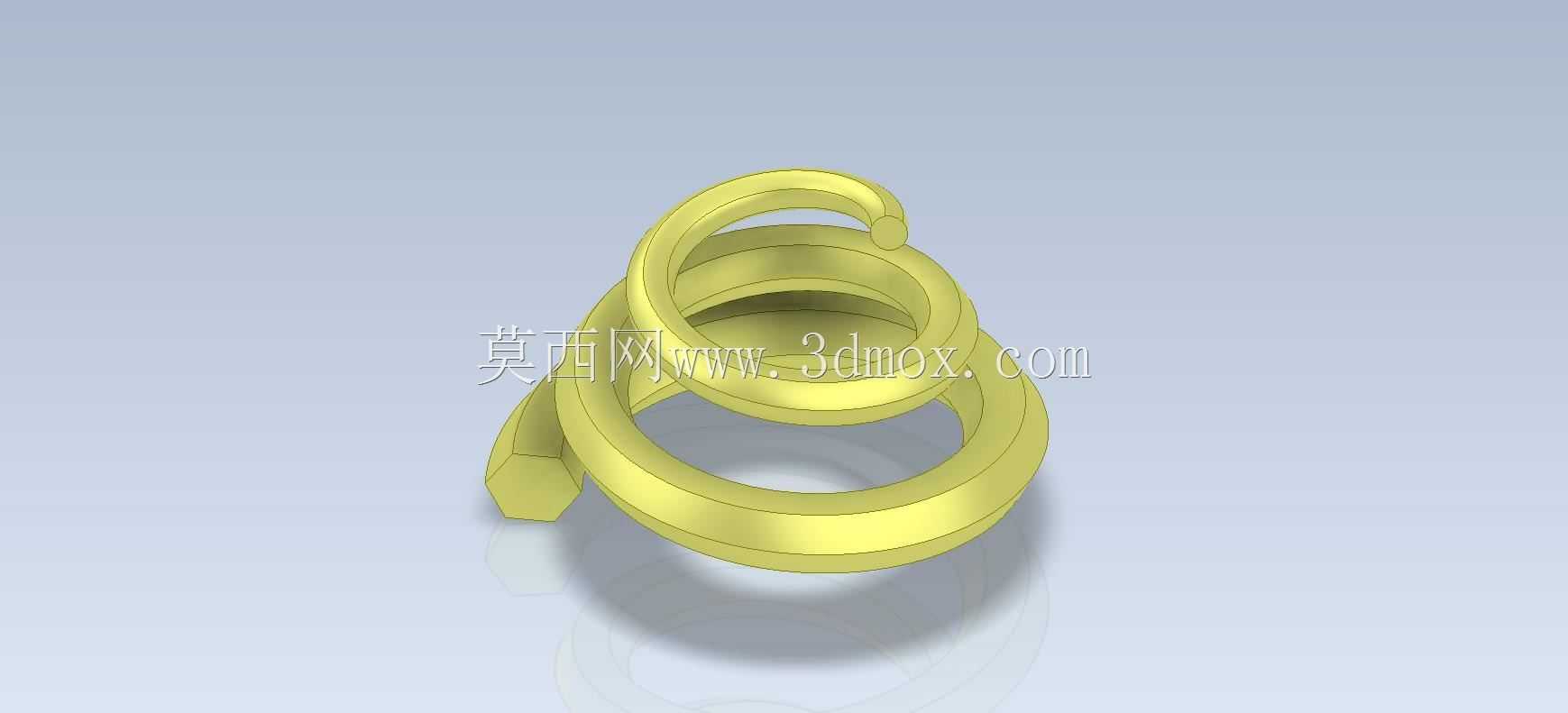

　　路径规划可以拆成三段处理：下层大螺旋负责建立稳定支撑，螺距较小，圈数接近一周，保证放置时接触面连续；上层小螺旋旋向相反，半径收缩，形成视觉上的交错环绕；两段之间用空间样条顺滑桥接，桥接段的曲率半径不能小于圆管截面半径，否则扫掠后会在弯扭处出现局部褶皱。末端直臂从环体切线方向延伸，角度略微外撇，这一细节在真实弹簧里就是受力挂钩或施力端，练习建模时也应保证直臂与螺旋段相切，避免应力集中在衔接根部。

　　截面选择等直径圆形，是因为圆管在任意弯扭方向上的截面惯性矩一致，扫掠过程中不需要额外控制截面朝向，只需要锁定“截面垂直于路径”这一约束。若把截面改成矩形或异形，就必须在关键路径点添加法向调整，否则拐角处会发生意外扭转。对初学者而言，先把等径圆管版本做顺滑，再尝试变径、变截面或添加端部磨平结构，更容易理解空间扫掠的控制逻辑。

　　校核这类构件时，重点不在静强度，而在运动干涉与变形趋势。下层大环着地后，受压时环体有向外扩张的趋势，上层小环则会沿相反旋向收紧并下压；若外围限制过死，螺旋末端会被卡住，无法按设计轨迹复位。端部直臂的伸出长度决定力臂大小，直臂越长，相同转角下所需力矩越小，但根部承受的弯矩也越大，实际设计中常通过调整末端长度来平衡复位力与安装空间。

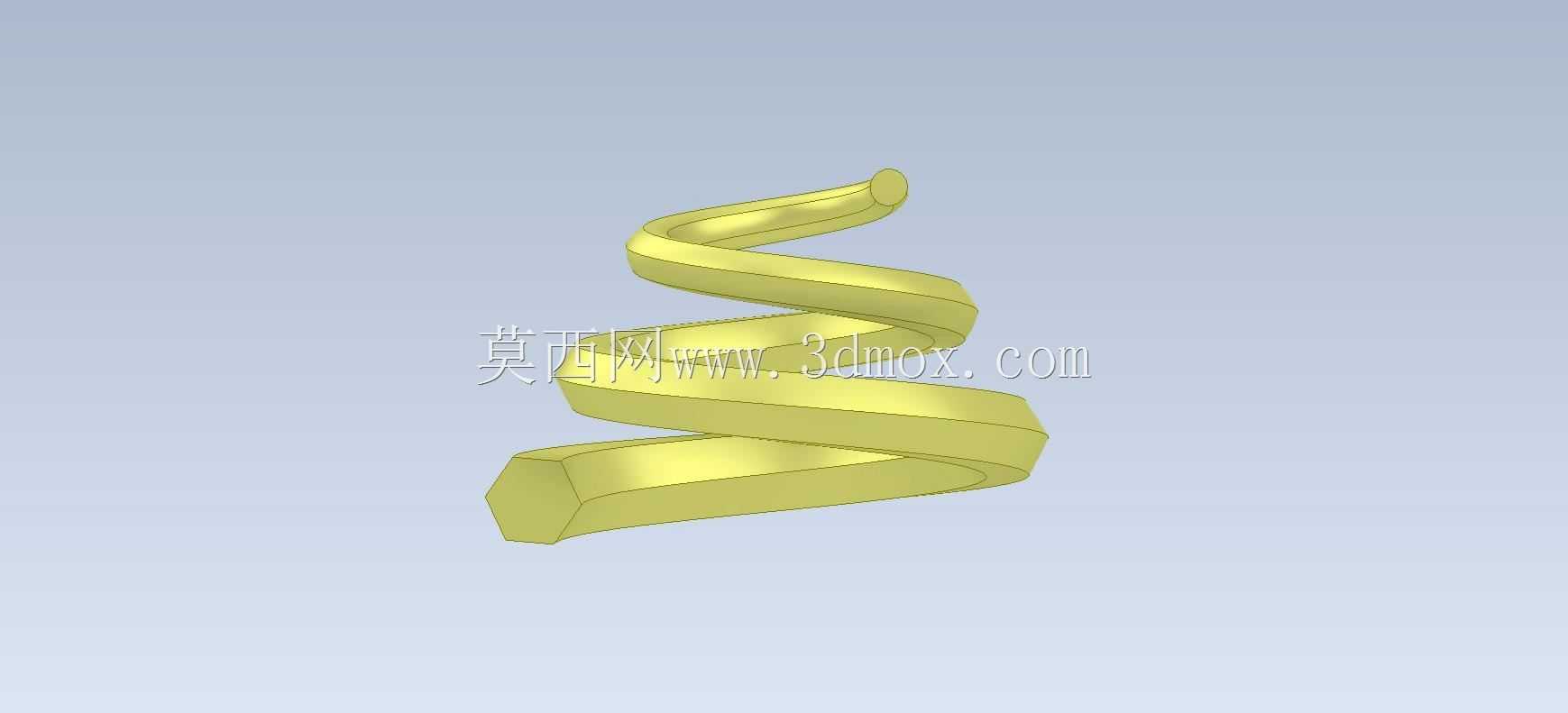

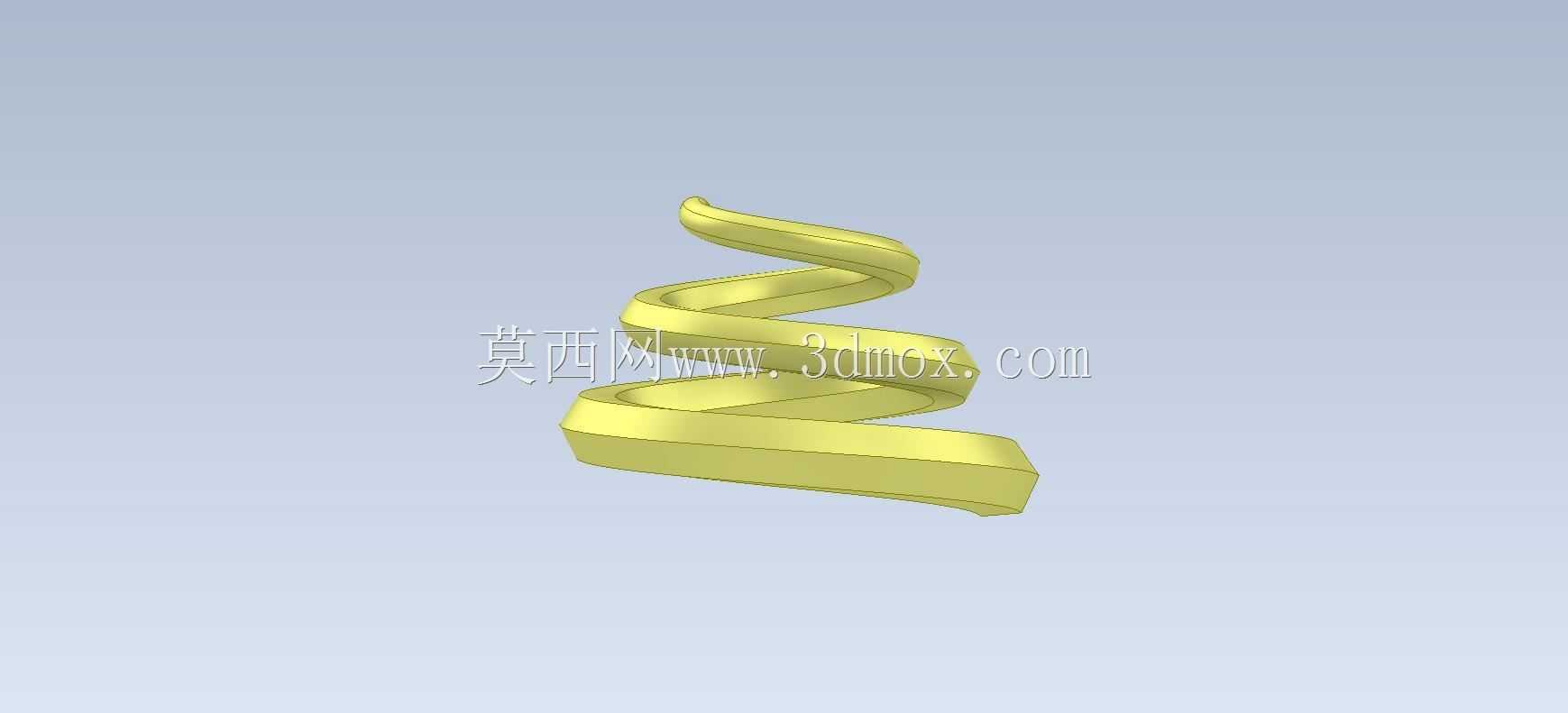

　　整个构件没有多余装饰，金色外观只是渲染时为了突出曲面连续性，真正用于加工时，弹簧类零件多采用弹簧钢线材绕制后淬火回火，导向滑道类则可能用圆钢弯制或管材数控弯曲。建模阶段把路径曲率、截面直径、环体间距和末端方向控制准确，后续无论转为弹簧加工图纸、弯管工装，还是作为机构里的弹性复位件，都能直接提供清晰的空间几何依据。
