CA6140车床基础机器人承载支撑座

　　这套支撑结构面向普通卧式车床自动化改造场景，主要承担基础机器人本体与车床床身之间的过渡连接任务。在CA6140这类传统机加工设备的上下料改造中，机器人往往不能直接固定在车床原有导轨或防护罩上，需要一个独立、刚性充足且边界清晰的中间承载件，把机器人底座的载荷传递到稳固的安装基础上，同时避让卡盘、刀架、防护门和操作者的维护空间。

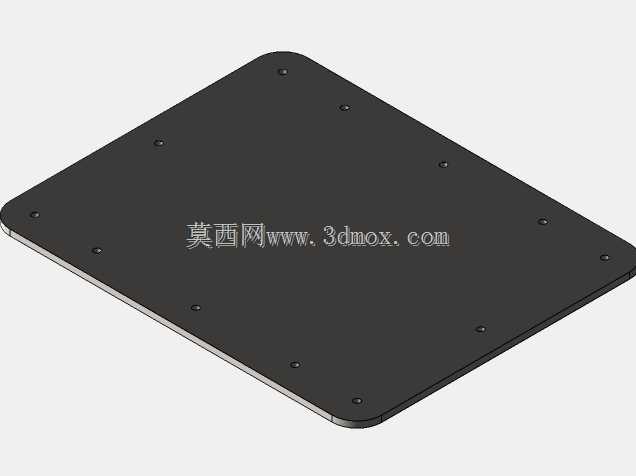

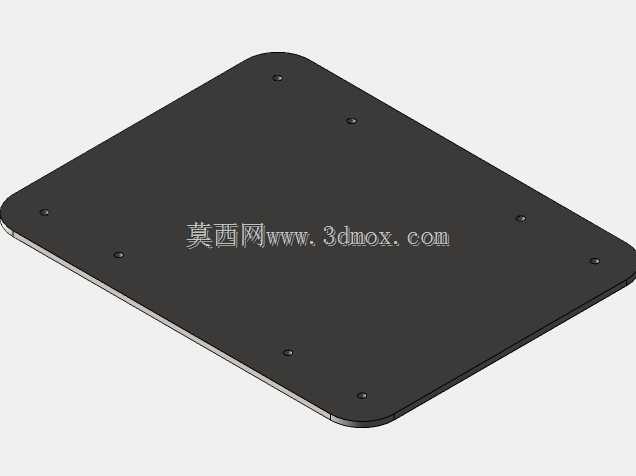

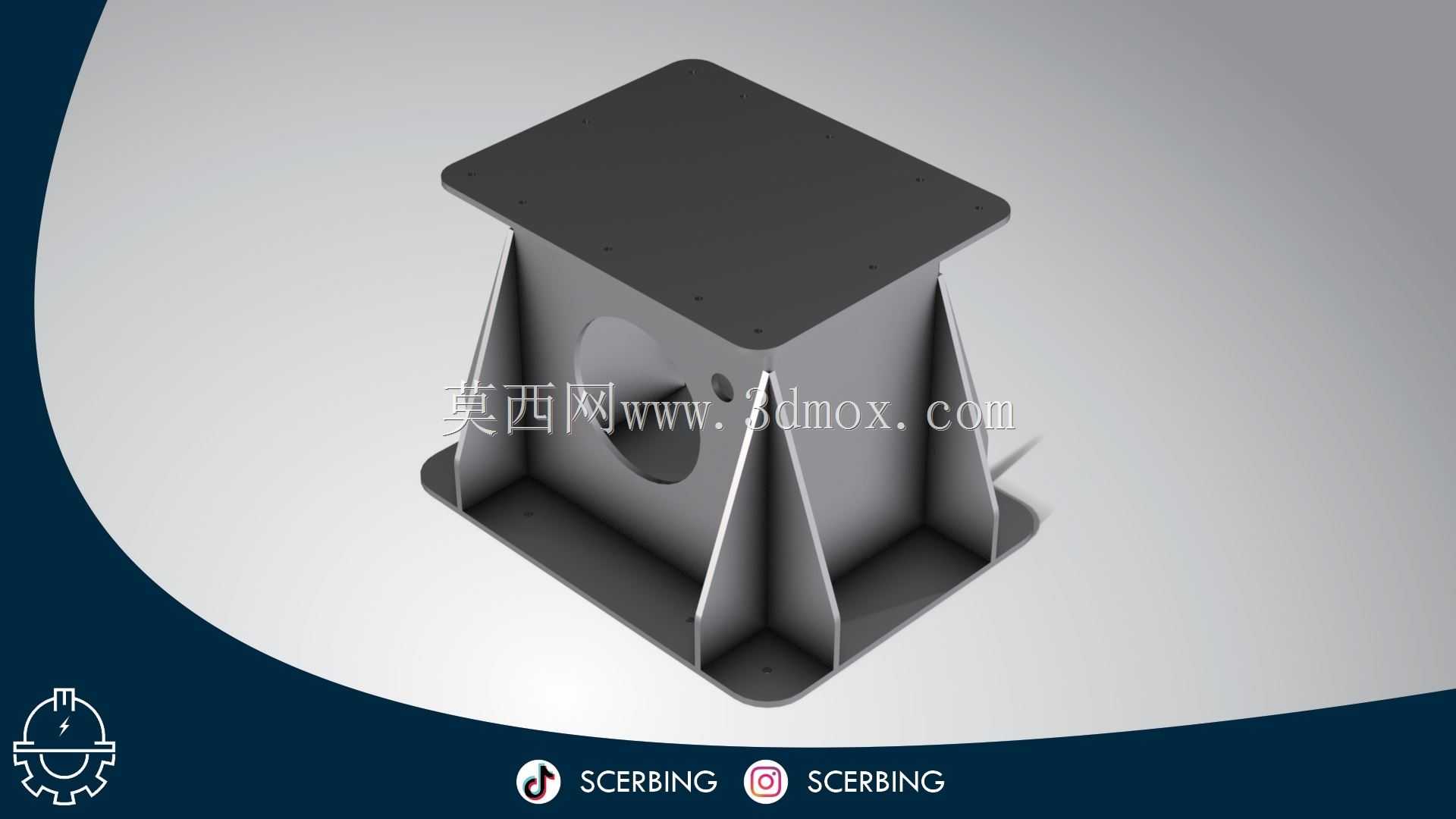

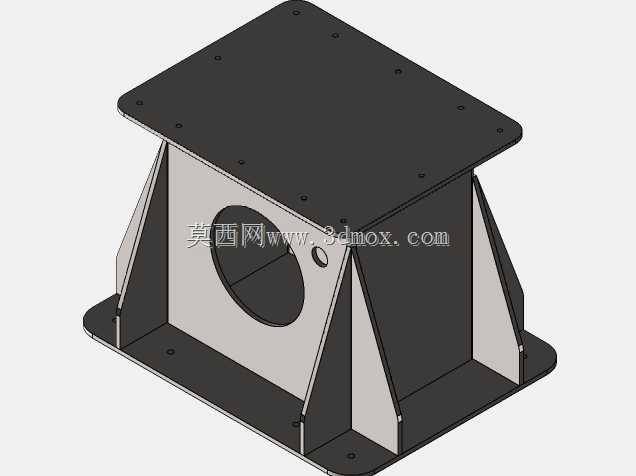

　　从结构形式看，该件采用上下两块安装板配合两侧折弯立板及三角加强筋的焊接式框架。上板为近似方形的承载面，板面分布多组安装孔，用于对接机器人底座或转接法兰；孔位围绕中心区域布置，能够适应不同底座孔距，也便于在装配时调整机器人朝向。下板尺寸略向外延展，形成更宽的支撑 footprint，四角及边缘设置固定孔，可将整个组件锁附在车床周边的钢平台、预埋件或专用机架上。底板外扩的目的并不只是增加接触面积，更重要的是把上板承受的倾覆力矩分散到更大范围，降低连接螺栓的局部拉拔载荷。

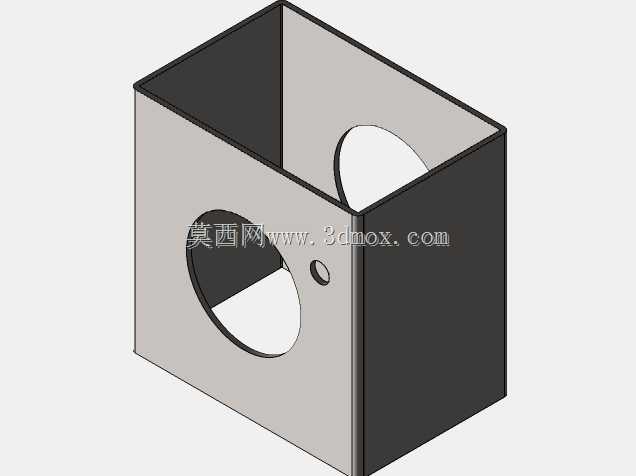

　　侧板之间形成梯形承力轮廓，前侧立板开设较大的圆形通孔，侧边还保留小圆孔。这类开孔在机架设计中具有多重作用：大圆孔可作为线缆、气管或维护通道，也能减少封闭板件的自重；在不明显削弱主承力路径的前提下，孔洞避开了焊缝交汇区和螺栓受力区，使材料更多分布在上下板连接边与加强筋附近。侧板与上下板之间采用折线轮廓贴合，焊接后形成箱格状支撑，相比单纯四块直板围成的方箱，梯形侧壁能够更好抵抗机器人高速启停时产生的横向惯性力。

　　实际布置时，需要先核对机器人底座的安装孔位、总高和腕部运动包络，再确定支撑座上板高度。若支撑座过高，机器人取件时可能越过车床主轴中心形成不利臂展；若过低，则容易与卡盘、刀架或导轨防护罩发生干涉。该结构的高度选择倾向于把机器人抬升到便于俯视主轴和送料位的位置，使第六轴末端能够在较短行程内完成毛坯抓取、车床门等待、装料和卸料动作。上下板之间的封闭空间还可容纳部分线缆弯曲半径，避免管线直接暴露在切屑飞溅区域。

　　刚性设计是这类承载座的核心。机器人在快速抬升、回转和下压时，底座不仅承受竖直重力，还会承受明显的弯矩和交变扭矩。若支撑件薄板颤动，末端定位会出现重复性偏差，严重时还会引起工件与卡盘碰撞。模型中两侧三角形筋板从底板边缘延伸至上板下方，形成斜向支撑，使上板受到的偏载能够沿筋板快速传递到底板；立板边缘的折边相当于工艺加强梁，提高了薄板的抗弯截面模量。整体焊缝宜沿板件连续布置，在机器人落位前还应对上板平面进行校平，必要时加工铣削基准面，保证机器人安装底面与支撑面充分贴合。

　　安装边界方面，上板孔位决定机器人转接范围，下板外轮廓决定现场占地边界。布置在CA6140车床旁时，应使支撑座长边方向尽量顺应机器人主要摆动方向，让倾覆力通过更多筋板和螺栓传递；底板固定点不能落在空心地坪或薄盖板上，建议连接到焊接型钢框架或预埋钢板。后侧与侧面需预留气管、电缆和防护传感器的走线空间，前侧圆孔不应被辅件完全封死，以免维护时无法检查内部线束。靠近车床的一侧还要核对防护门开启弧线，保证支撑座边缘、机器人底座螺栓和管线接头都不与门体摩擦。

　　从建模角度看，该结构适合按钣金件拆分思路处理：上下板可作为激光切割后钻孔的板件，侧板和筋板采用折弯或切割成形，再通过焊接组合。三维设计时应保留统一的装配基准，以下板底面为安装基准、上板顶面为机器人对接基准，两块板的平行度需要在工程图中明确约束。孔位不宜只按外观均布，而应结合机器人底座螺栓规格、垫圈尺寸和扳手空间逐一核对；靠近板边的孔要留出足够边距，防止焊接变形后孔口强度不足。

　　在产线应用中，这种支撑座还可拓展用于桁架机械手转接、视觉相机支架平台或气动上下料机构安装。其价值不在于复杂外形，而在于通过简单板件、合理筋位和清晰安装界面，把自动化设备的运动载荷稳定导入机床周边基础，同时为布线、维护和防干涉留出工程余量。
