立式铰接支座机械结构实体造型

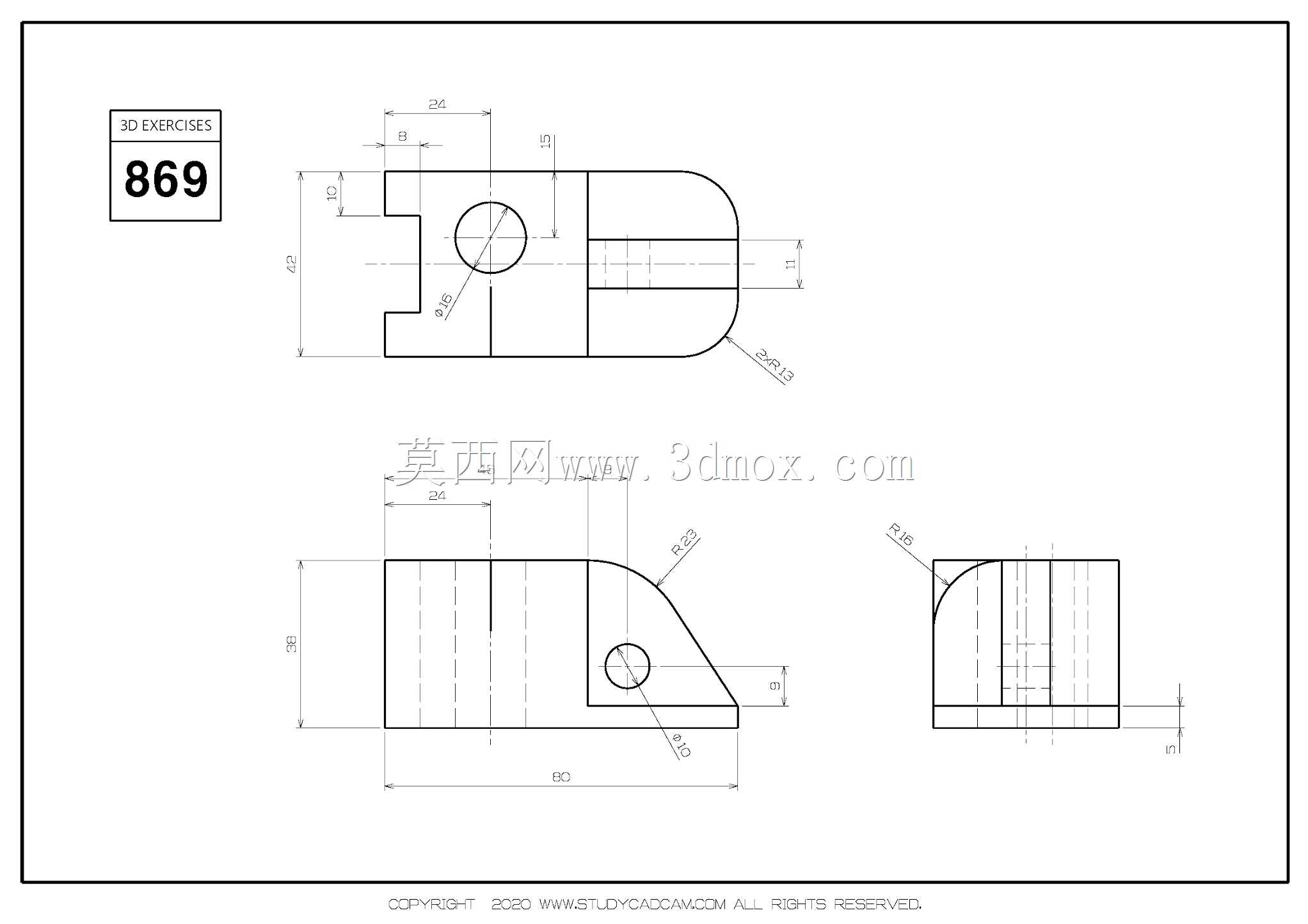

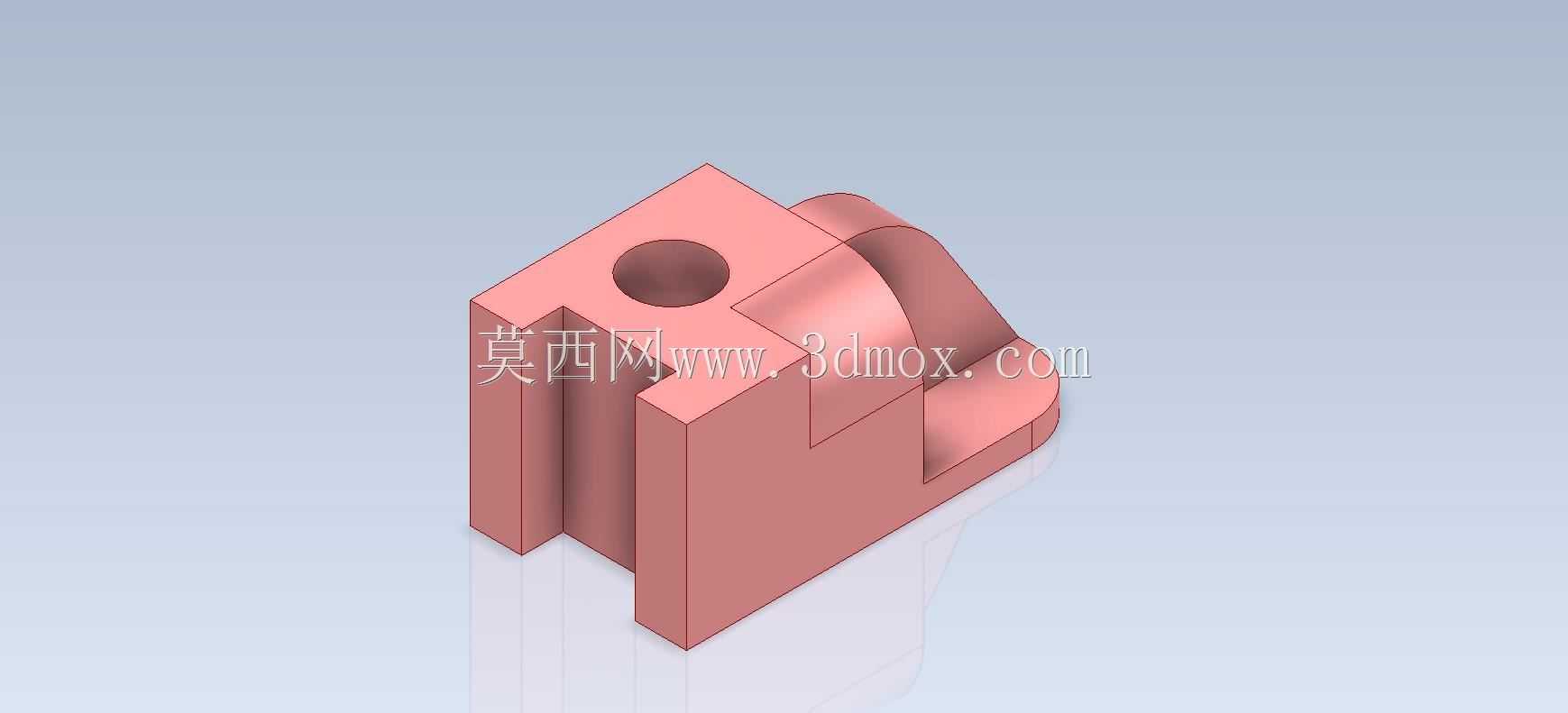

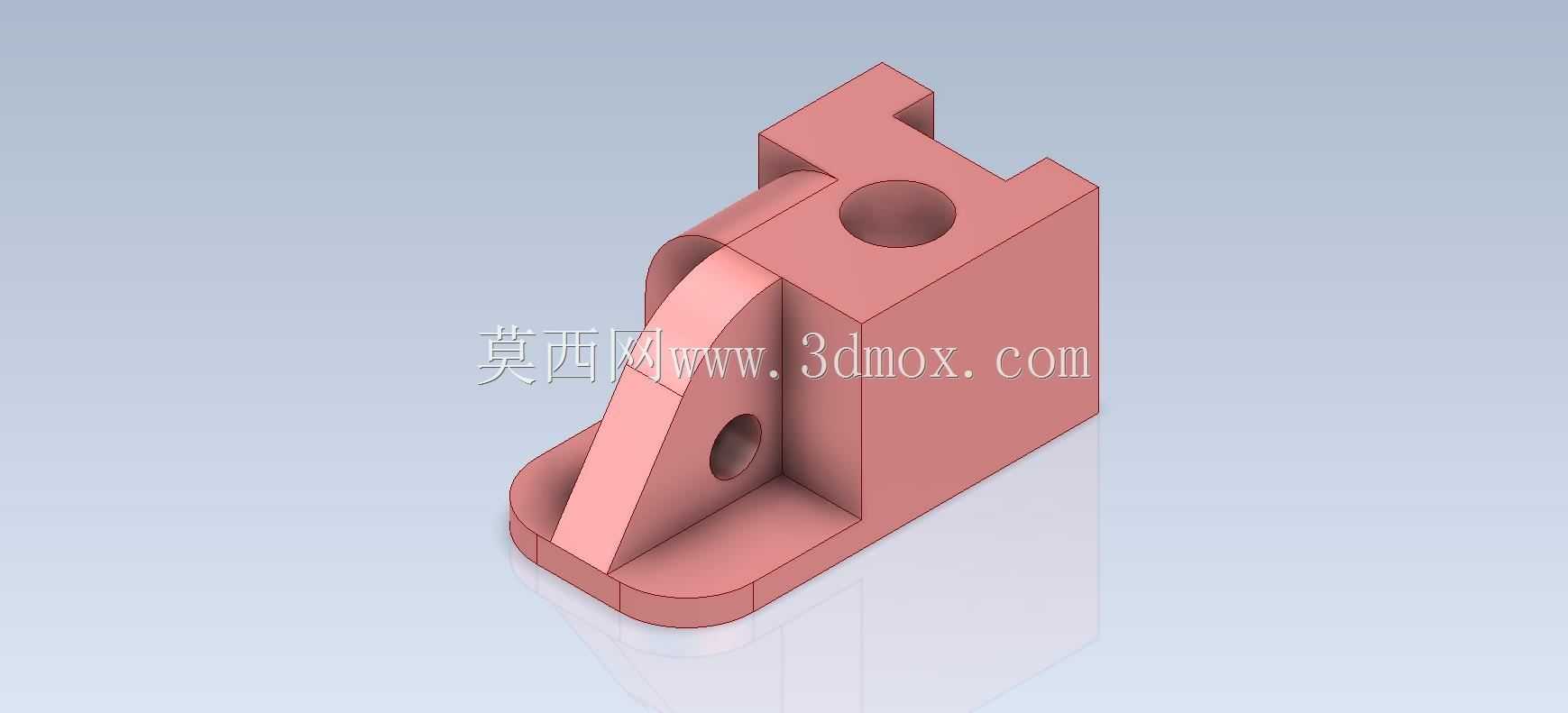

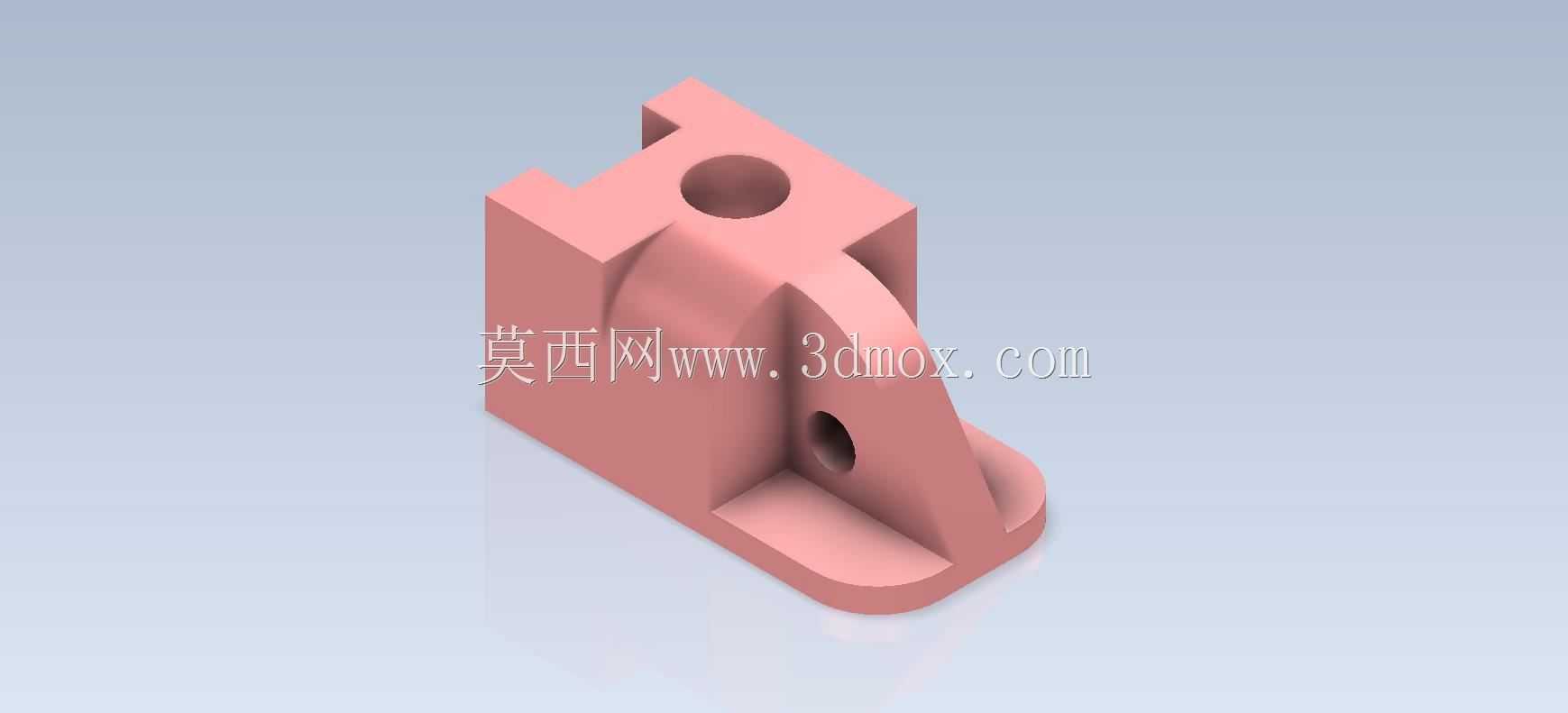

　　该零件属于典型的中小型立式支撑铰接类机械构件，在各类轻工输送设备、小型专用工装、半自动装配工位以及教学实训台架中十分常见，主要承担竖向承载、侧向限位以及与摆臂类活动部件形成回转铰接的功能。从实际装配关系来看，零件底部为带圆角过渡的平直安装底板，底板预留平整贴合面，可直接通过螺栓压紧固定在设备安装基板、工装台面或型材框架上，底板两侧做了圆弧收边处理，既避免装配过程中锐边划伤操作人员，也降低了边角处的应力集中风险。

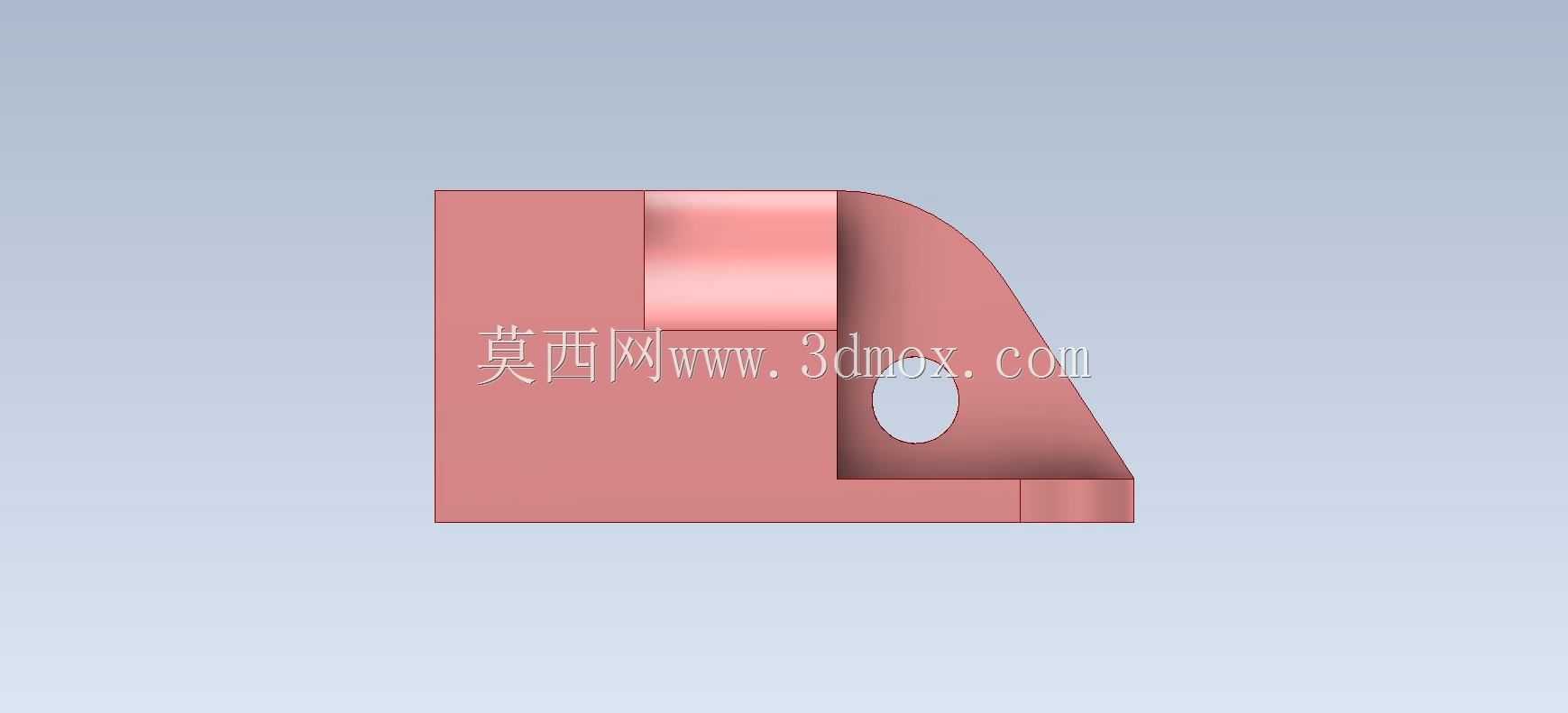

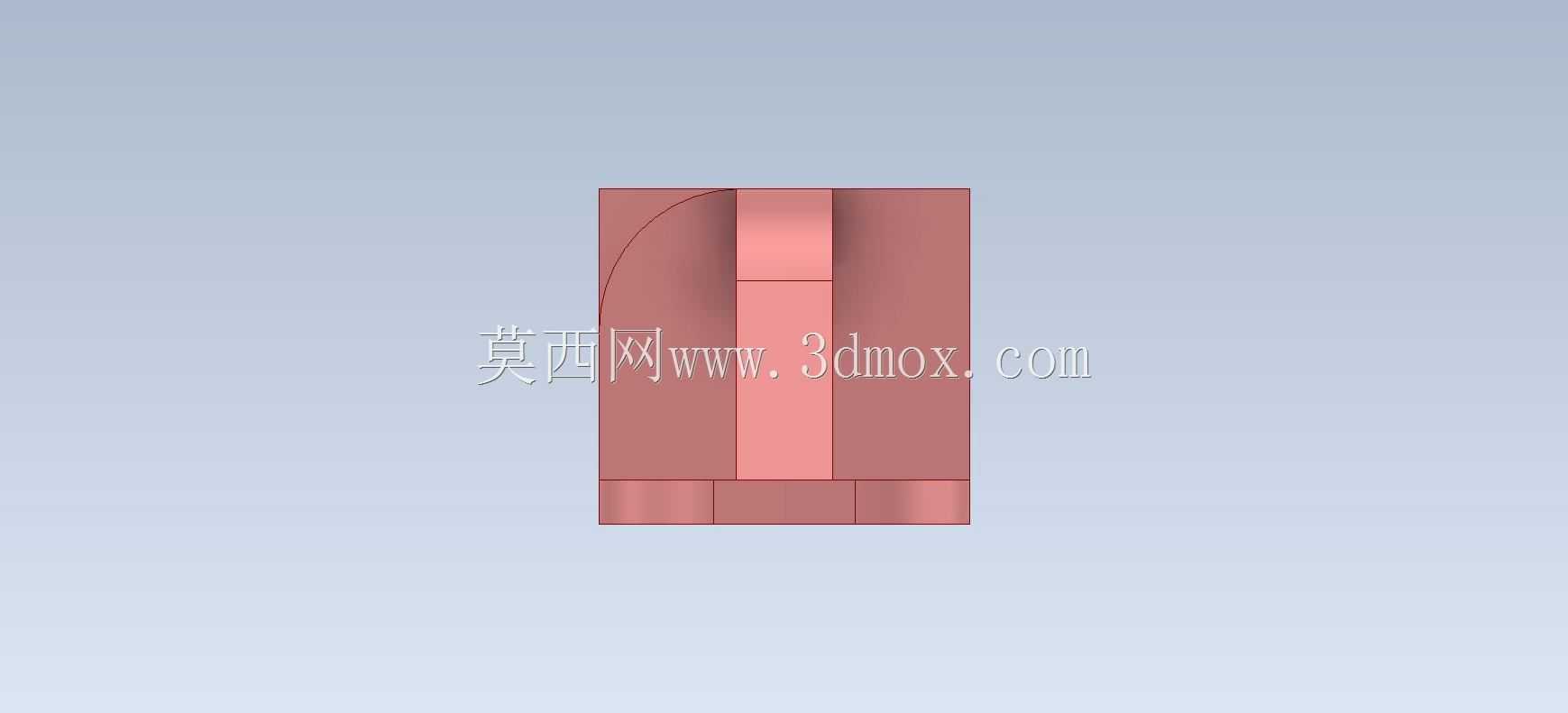

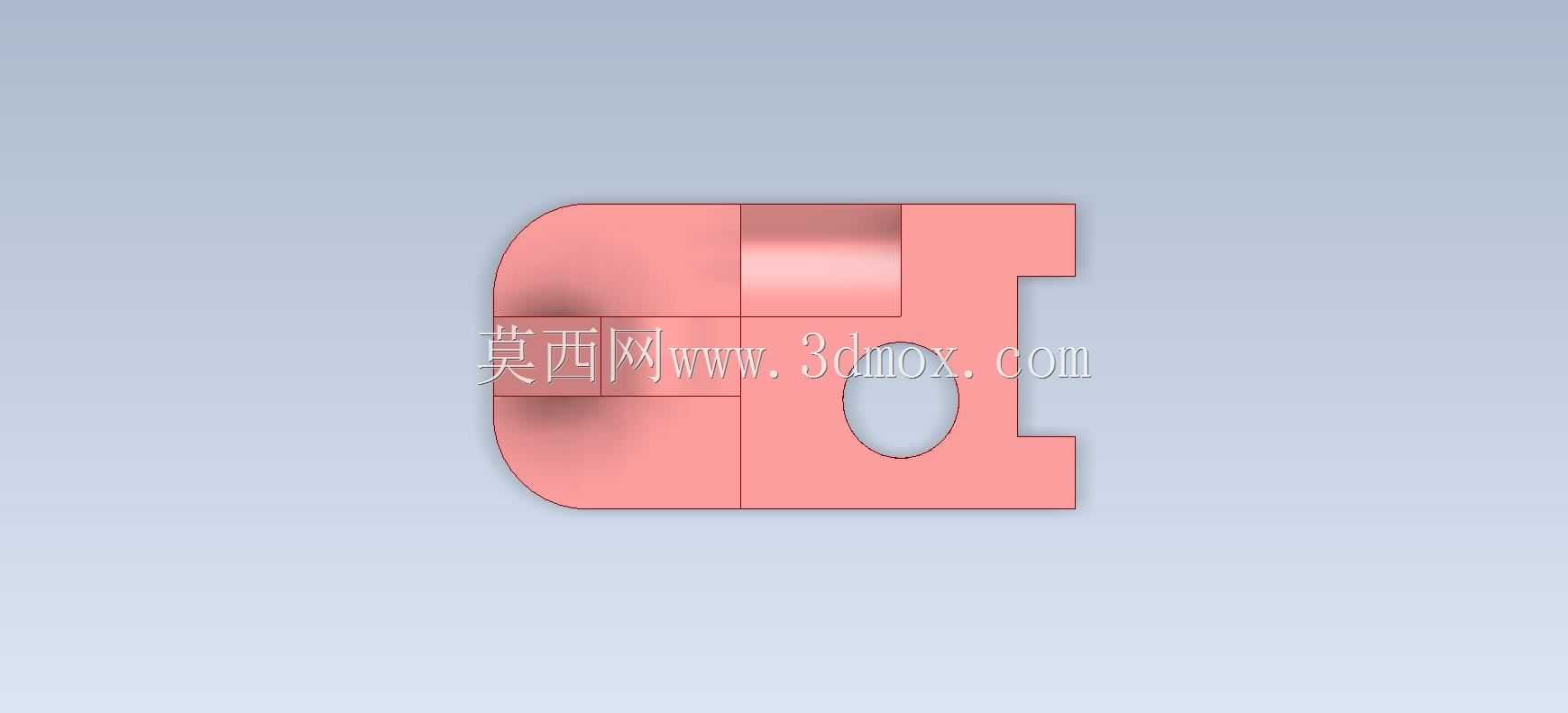

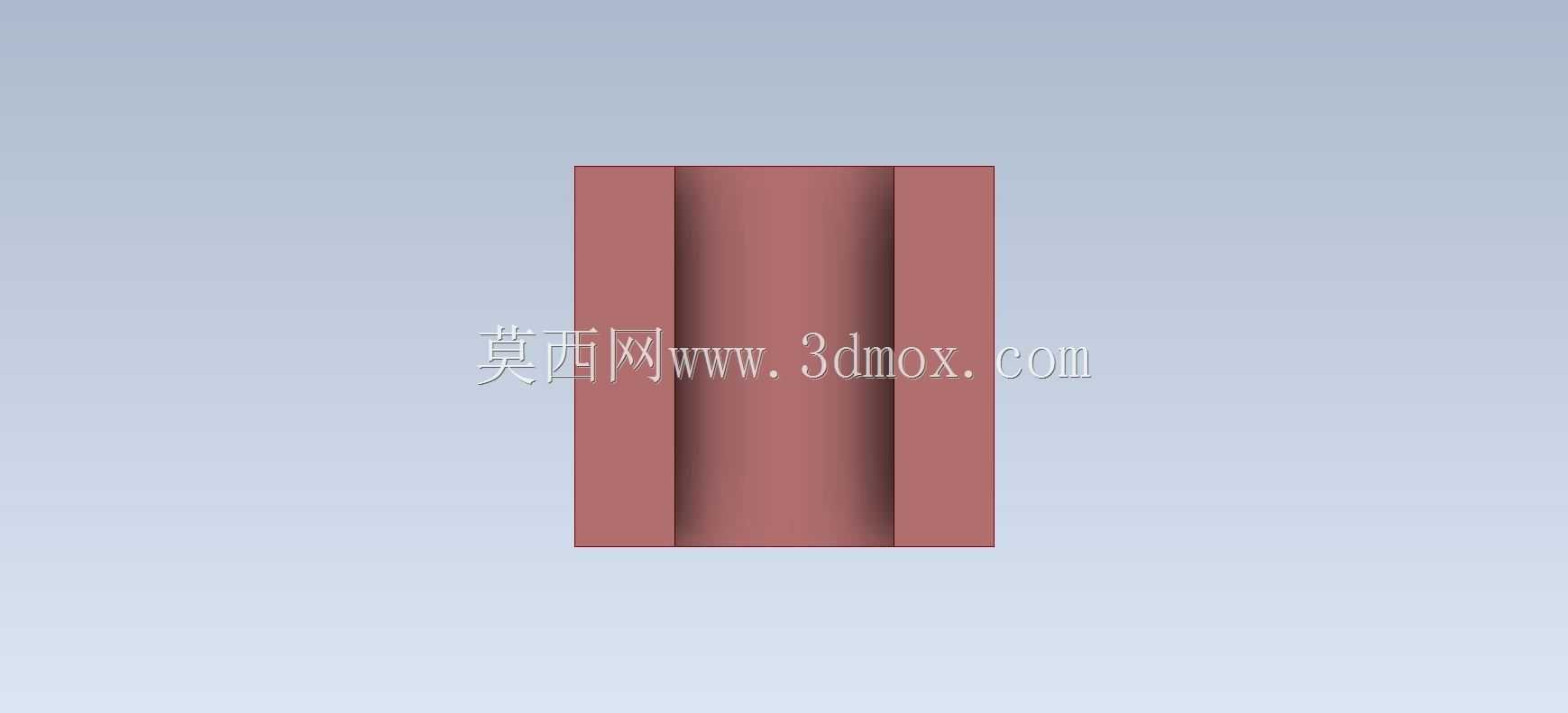

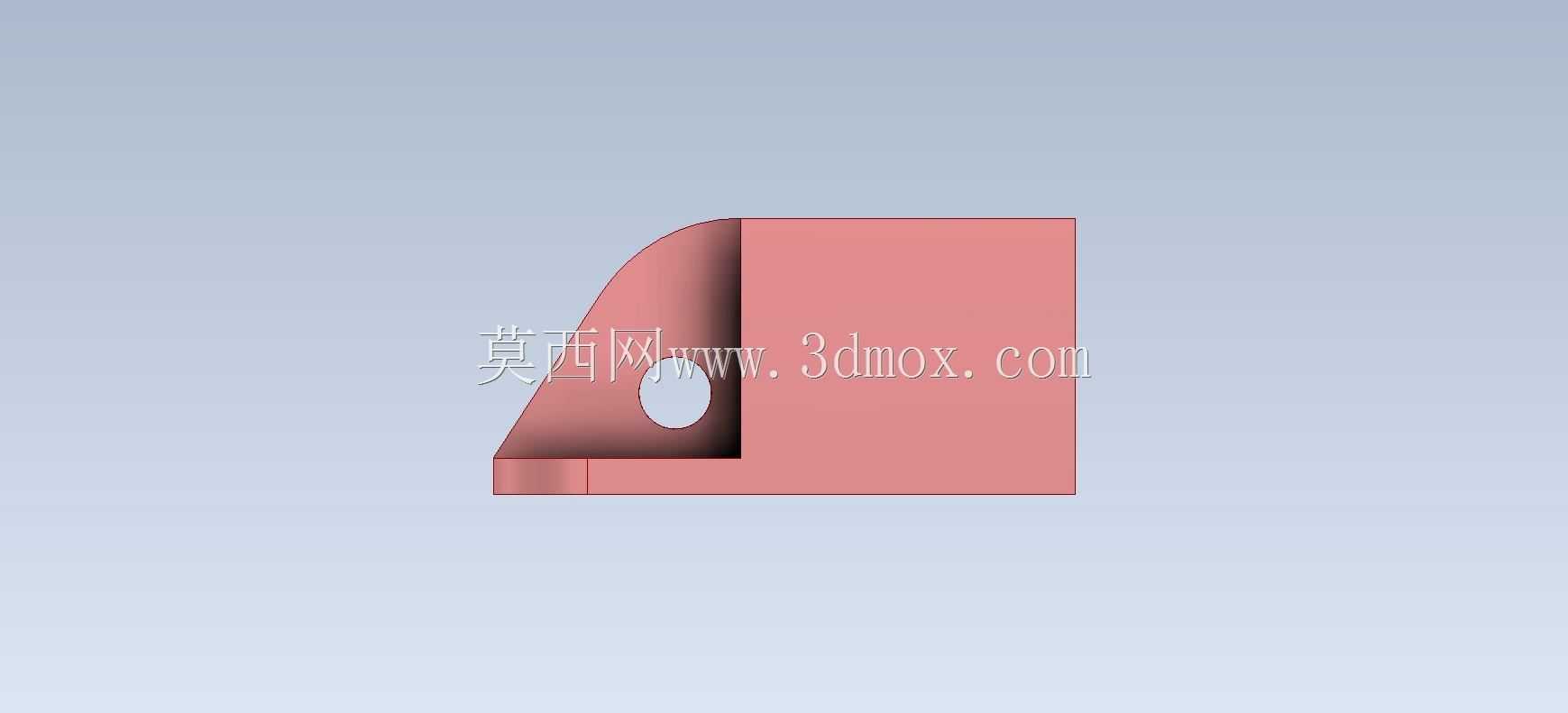

　　零件主体采用立板加侧肋的组合承载结构，主立板沿底板长度方向竖直延伸，顶部开设同轴贯通圆孔，该孔为核心铰接安装位，可穿入铰接销轴、螺栓轴或小型衬套，与外部摆杆、连杆、压臂等活动部件形成回转副；侧部弧形加强肋从底板上表面平滑过渡至立板中上部，肋板上同样开设横向贯通孔，该孔可作为第二铰接点位、限位销安装孔或者辅助穿杆定位孔使用，弧形肋板的轮廓按照载荷传递路径布置，将铰接孔处承受的径向载荷逐步分散至底板贴合面，避免立板根部出现应力突变。

　　在结构设计思路上，该零件优先保证铰接孔的同轴度与安装面的平面度，底板与立板交接处全部采用圆角过渡，没有尖锐的直角交汇区域，在承受反复摆动载荷时，能够有效延缓疲劳裂纹的产生。主体立板顶部两侧设置凸起限位挡边，当配套摆臂绕主孔回转时，挡边可对摆臂的侧向位移形成约束，防止摆臂沿销轴轴向窜动，无需额外加装轴向限位卡环即可简化装配流程。零件整体壁厚分布均匀，主体承重区域壁厚保持一致，肋板与立板连接处做加厚处理，非承载区域适当去除冗余材料，在保证结构刚性的前提下控制整体重量，无论是采用金属切削加工、铸造成型后精加工，还是采用工程塑料3D打印制作实训样件，都具备良好的工艺可行性。

　　从安装边界维度考量，底板的长宽尺寸决定了零件在安装台面上的占用范围，底板上的贴合面需要与安装基准面完全贴合，装配时需保证铰接孔轴线与安装基准面的平行度或垂直度符合配对部件的运动要求，若两个铰接孔需要同时穿入联动杆件，还要在建模阶段校验两孔的中心距、轴线空间角度，避免实际装配时出现杆件卡滞、运动干涉的问题。零件外侧的弧形轮廓在运动包络范围内不会与周边的机架、管线发生碰撞，立板顶部的挡边高度经过匹配设计，既能够满足侧向限位需求，也不会干涉摆臂的正常摆动角度。

　　在三维建模过程中，可先绘制底板的二维轮廓，拉伸生成基础底座，再绘制立板与加强肋的截面草图同步拉伸成型，之后对两处铰接孔执行同轴切除，最后对所有锐边添加过渡圆角，完成造型后可直接进行干涉检查、运动仿真模拟，验证铰接部件的全行程运动状态，也可导出工程图标注孔位公差、表面粗糙度要求，直接用于后续的加工生产或者实训教学演示，能够帮助初学者快速掌握支撑类机械零件从结构构思到成型输出的完整设计逻辑。
