卧式承压储运用罐体支座结构设计

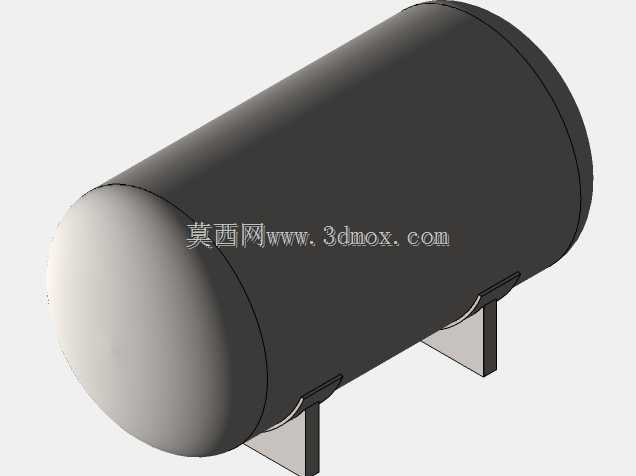

　　该三维结构对应工业现场常见的卧式承压储运罐体，整体采用长圆筒加两端椭圆封头的经典构型，下部配置两组鞍式支撑脚，主要用于化工、食品、制药、能源配套等场景中完成带压介质的暂存、缓冲与工序间输送。在生产线布局里，这类罐体常布置在泵组前端作为缓冲罐，或安置在换热、反应工序之间承担稳压储料功能，也可作为压缩空气、惰性气体系统的小型承压储气单元使用。

　　从结构功能拆分来看，筒体部分为等径直段，是容纳介质的主体空间；两端封头采用冲压成型的回转曲面，相比平盖结构能够大幅降低端部应力集中，在相同承压等级下减少壁厚冗余。曲面封头与筒节通过环向对接焊缝连为整体，建模时保留了连续的外轮廓过渡，没有额外增设突兀的加强凸缘，符合中小型常压至中低压储罐的简化设计思路。下部两个鞍座沿筒体轴向对称布置，座体顶面加工出与筒体外圆匹配的弧形贴合面，通过焊接方式与筒壁固定，底部为平直安装板，可直接通过地脚螺栓固定在混凝土基础或钢制设备框架上。

　　建模过程中优先保证了装配关系的准确性：鞍座的弧形支撑面与筒体外圆完全贴合，支撑位置避开两端封头的焊缝热影响区，落在筒体直段范围内，符合卧式容器支撑布置的常规工程习惯。两个支座沿罐体长度方向保持设定间距，既避免跨距过大导致筒体中部挠曲变形，也防止支座过于靠近端部造成封头区域附加载荷。支座立板与底部底板之间为正交焊接结构，立板厚度方向预留了足够的承载截面，能够将罐体满料状态下的垂向载荷均匀传递到基础界面。

　　外形边界方面，罐体整体呈横向长圆柱形态，轴向长度为最大外形尺寸，径向直径决定了设备的占地宽度与安装高度。两端椭圆封头的曲面向外平滑凸出，封头最外端为整个设备的轴向极限位置，现场布局时需要在封头外侧预留操作与检修空间，方便后续开设人孔、接管或配置安全阀、压力表等附件。当前模型呈现的是罐体主体与支撑的基础构型，筒壁上可根据实际工艺需求追加进料口、出料口、排气口、排污口以及仪表接口，接口方位可沿筒体周向、轴向灵活调整，匹配不同车间的管线走向。

　　从受力设计逻辑来看，内压作用下圆筒壁主要承受环向与轴向拉应力，椭圆封头通过曲面几何将内压载荷分解为沿壁面的薄膜应力，避免平端盖常见的大幅弯曲应力；鞍座位置则承担罐体自重、介质重量以及少量附加管路载荷，支座与筒体接触区域存在局部接触应力，设计时可根据吨位需求在支撑内侧增设加强垫板，分散筒壁局部载荷。对于需要进行应力校核的场景，可在该三维模型基础上抽取中面、赋予壳体壁厚属性，划分网格后施加工况内压、重力载荷与支座约束，即可完成薄膜应力分布、支座局部应力以及变形量的仿真计算，评估壁厚与支撑结构的安全裕度。

　　安装边界上，底部两块安装底板的开孔间距、底板宽度是现场基础施工的直接依据，设备就位后需保证两个支座的支撑面处于同一水平面，避免罐体出现额外偏载；筒体轴线保持水平，防止介质排污时出现积液死角。整体结构没有复杂的运动部件，建模时所有特征均采用参数化方式构建，筒体内径、筒体长度、封头深度、支座高度、底板尺寸均可根据实际容积与承压等级调整，能够快速衍生出不同容积规格的系列化卧式承压罐体方案，为后续工程出图、工艺下料与焊接组装提供完整的三维结构依据。
