这套直齿圆柱齿轮啮合副,是机械传动系统里应用最广泛的动力传递单元之一,日常在轻工输送设备、小型机床进给机构、自动化生产线的分度单元、包装机械的动力分配模块里都能见到同结构的传动件。不同于斜齿齿轮的轴向分力问题,这套直齿结构在安装时不需要额外配置承受轴向载荷的推力轴承,能简化支撑端的结构设计,降低装配环节的精度调整难度,很适合中低速、载荷平稳的传动场景使用。

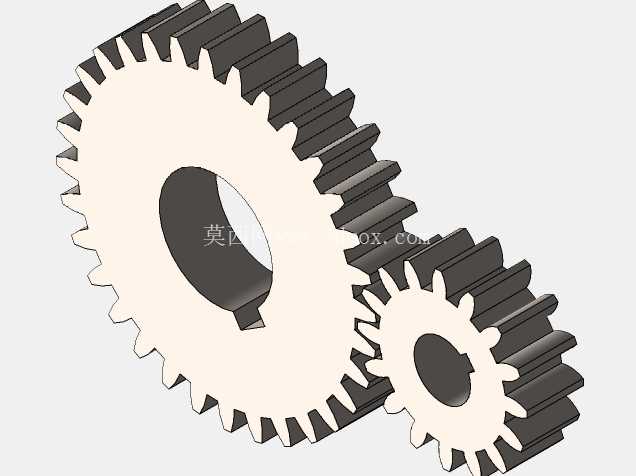

从结构设计逻辑来看,两个齿轮采用标准渐开线齿形设计,齿顶高、齿根圆角都按照通用机械传动的公差要求做了参数匹配,啮合过程中齿面接触为线接触,重合度满足连续传动的基本要求,不会出现传动卡顿、瞬时传动比波动过大的问题。大小齿轮的齿数比经过合理匹配,既可以实现固定减速比的动力传递,也能根据实际安装空间调整中心距,适配不同的箱体安装边界。齿轮中心的安装孔采用带键槽的通孔设计,键槽尺寸符合通用平键的配合标准,装配时可以直接和对应直径的传动轴配合,通过平键传递扭矩,不需要额外做定制化的轴孔适配,能缩短设备装配的零件加工周期。
实际应用场景中,这类齿轮副常被布置在设备的动力输入端和执行端之间,把电机输出的高转速低扭矩动力,转化为执行机构需要的低转速高扭矩输出,比如小型输送带的驱动端、半自动装配工位的旋转工作台驱动、食品加工设备的物料输送辊驱动,都会用到同参数级别的直齿轮传动结构。设计时齿宽参数经过载荷校核,齿面的接触强度、齿根的弯曲强度都能满足常规工况下的长期运行要求,不会出现短时间内齿面磨损、断齿的失效问题。齿根位置做了小圆角过渡处理,能有效降低应力集中系数,在承受瞬时冲击载荷时,避免齿根位置因为应力集中出现裂纹扩展,延长零件的实际使用寿命。
安装边界方面,这套齿轮副的中心距公差按照IT7级精度控制,装配时只需要保证两个齿轮的轴线平行度在允许范围内,齿侧间隙控制在0.02mm到0.05mm之间,就能保证运行过程中不会出现卡滞、异响的问题。齿轮的端面和轴肩的贴合面做了平面度要求,装配后不会出现齿轮偏摆、齿面接触偏载的情况,能保证齿面受力均匀,避免局部磨损过快。和斜齿轮、蜗轮蜗杆等传动结构相比,直齿圆柱齿轮的加工难度更低,用普通滚齿机就能完成齿形加工,后续如果需要更换备件,不需要定制特殊加工刀具,能降低设备的后期维护成本。
在设计建模过程中,齿形参数按照标准模数生成,齿向没有螺旋角,建模时不需要做螺旋扫掠的复杂特征,只需要通过渐开线方程生成单齿齿形,再通过圆周阵列完成全部轮齿的建模,后续做工程图导出时,尺寸标注也更简洁,加工人员能快速识别各个尺寸的公差要求。两个齿轮的啮合位置做了静态干涉检查,装配状态下齿顶和对方齿根的间隙符合安全值要求,转动过程中不会出现轮齿干涉的问题,能直接用于后续的装配仿真、运动仿真,验证传动过程中的运动轨迹是否和设计预期一致,提前排查结构设计里的潜在问题。这类齿轮结构没有复杂的异形曲面,后续做有限元分析时,网格划分难度低,载荷施加边界清晰,能快速得到齿面接触应力、齿根弯曲应力的分析结果,给后续的参数优化提供数据支撑。
