法兰式螺栓紧固管道对接连接结构

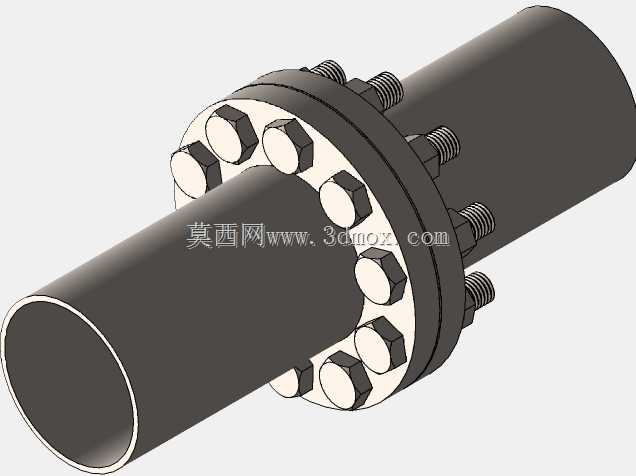

　　这套管道对接结构在厂区工艺管线、泵站进出口管路、液压站回油主管、化工流体输送干线以及暖通空调循环水管道中都十分常见，属于中高压管路系统里最经典的可拆卸刚性连接形式。现场施工时，两段待连接的管道端部预先焊接配对法兰盘，两片法兰的密封面相对贴合，沿圆周均匀布置的螺栓穿入法兰螺栓孔后，两端旋紧六角螺母，通过逐步对称施加预紧力，把两片法兰牢牢压合，中间夹持密封垫片，阻断管内流体从对接缝隙泄漏。

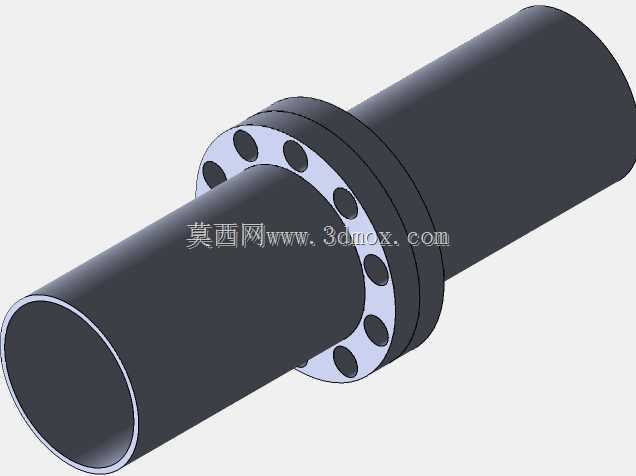

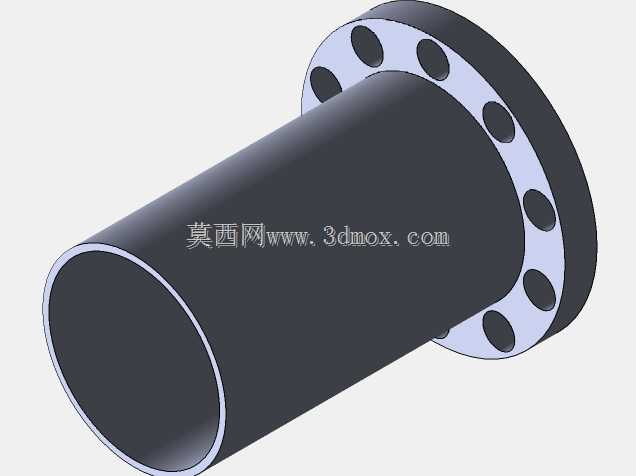

　　从结构设计思路来看，整套连接组件没有复杂的异形传动件，核心逻辑是靠圆周均布的紧固件把轴向锁紧力均匀传递到法兰密封面上。建模时首先确定两段同轴圆柱管道的公称通径，管壁厚度根据管路承压等级选取，管道端部和法兰盘背面采用角焊缝融合，法兰盘本体为带颈平焊或者对焊形式，颈段过渡位置做圆角处理，避免管道和法兰衔接处出现应力集中。法兰端面上沿节圆均匀加工贯通螺栓孔，孔位数量和螺栓规格匹配：小通径低压管路常用4组螺栓，中高压大口径管路会布置8组、12组甚至更多，沿整圈360度等分排布，保证任意角度的密封面压紧力偏差控制在合理范围内。

　　螺栓采用外六角头配合六角螺母的标准紧固件组合，螺杆穿过两片法兰的通孔后，两端分别留出2到3牙的螺纹伸出量，既保证螺母完全啮合螺纹承载，又不会因为伸出过长干涉周边管线或者防护层。实际装配工序里不能沿圆周顺序逐个拧紧螺母，必须采用对角交叉分步紧固的方式，第一轮先带紧所有螺母消除法兰面间隙，第二轮施加百分之五十额定扭矩，第三轮加到百分之八十，最后一轮按额定扭矩全部紧固，完成后还要绕圈复紧一遍，防止局部预紧力不均导致法兰面翘曲、垫片压偏出现渗漏。

　　安装边界方面，对接完成后两段管道保持严格同轴，法兰盘外径明显大于管道外径，圆周上突出的螺栓头和螺母会额外占用径向空间，做管线排布三维校核时，不能只按管道外径预留安装位，必须在法兰外圈留出足够的扳手操作空间：法兰外侧到周边墙体、设备壳体或者并行管线的净距，至少要满足套筒扳手或者开口扳手的摆转空间，通常不小于单颗螺栓公称直径的3倍以上，否则现场施工时扳手无法卡入螺母，只能改用狭小空间专用的棘轮扳手，大幅降低装配效率。轴向方向上，两片法兰加垫片的总厚度会在两段管道之间形成一小段刚性凸缘，管线支吊架的布置位置要尽量靠近法兰接头，避免管道悬伸过长在流体脉动、水锤冲击下让法兰接头承受额外弯曲载荷。

　　功能特性上，这种法兰螺栓连接对比焊接管路的核心优势是可拆解，后期管路需要改造、加装阀门仪表、更换密封件或者检修设备时，只需要松开螺母即可分离两段管道，不用切割管体。密封性能完全由预紧力和垫片共同保证，输送水、油、压缩空气或者温和化工介质时，选用橡胶石棉垫、丁腈橡胶垫；高温高压蒸汽或者腐蚀性介质场景，则更换金属缠绕垫或者金属环垫，螺栓强度等级也对应从普通4.8级提升到8.8级甚至高强度合金钢螺栓，承载时每根螺栓的预紧拉力叠加后，在法兰密封面形成远大于管内介质推力的压紧应力，即便管路出现短时压力波动，也不会推开密封面发生泄漏。建模过程中所有紧固件按圆周阵列生成，法兰结合面、螺纹配合位置的装配关系完全贴合实际装配顺序，后续工程师可以直接在这个结构基础上做管路应力校核、螺栓强度验算，或者导出工程图用于生产下料与现场安装指导。
