本田Motocompacto折叠电动踏板车结构

　　城市末端通勤的痛点并不在长距离干线，而在轨道交通站点、园区入口、停车场与办公点之间那一段步行偏久、开车低效的路程。折叠式电动两轮车正是围绕这一场景展开：它既要满足短距离骑行的稳定性和操控性，又要在不使用时压缩占用空间，便于带入电梯、办公室、公寓玄关或公共交通接驳区域。该车型采用低矮箱式主体作为承载基础，车把立柱、座椅支杆和轮组围绕主体布置，展开后形成典型踏板车骑姿，折叠后则趋近规整箱体，减少突出件对搬运和存放的干扰。

　　从结构思路看，整车没有采用传统摩托车外露钢管车架的表达方式，而是把电池容纳区、踏板承载面和外观覆盖件整合在一个近似长方体的主体内。这样的处理有几个工程价值：第一，主体侧面连续平整，折叠后不会出现车把、座椅与车架相互交错的杂乱轮廓；第二，低矮箱体有利于把电池等质量集中在车体下部，降低重心，提升低速直行和转弯时的稳定感；第三，白色主体形成大面积可视面，灯具、标识、折叠机构和轮组边界更容易被清晰表达。建模时需要重点把握主体上下盖的分件关系、前端灯组嵌入位置、后轮侧电机轮的安装空间，以及底部脚撑收起后与地面、车体下沿之间的间隙。

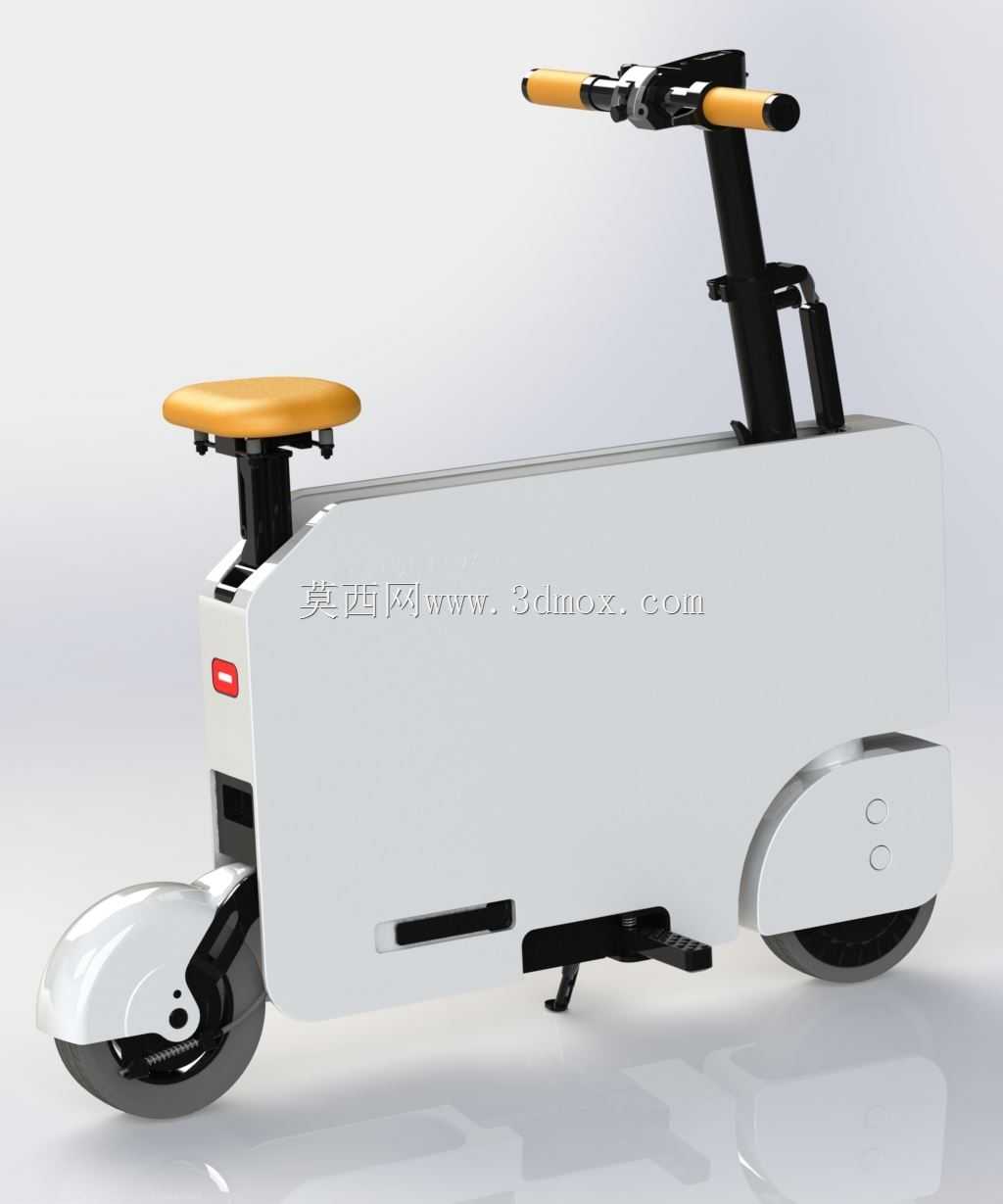

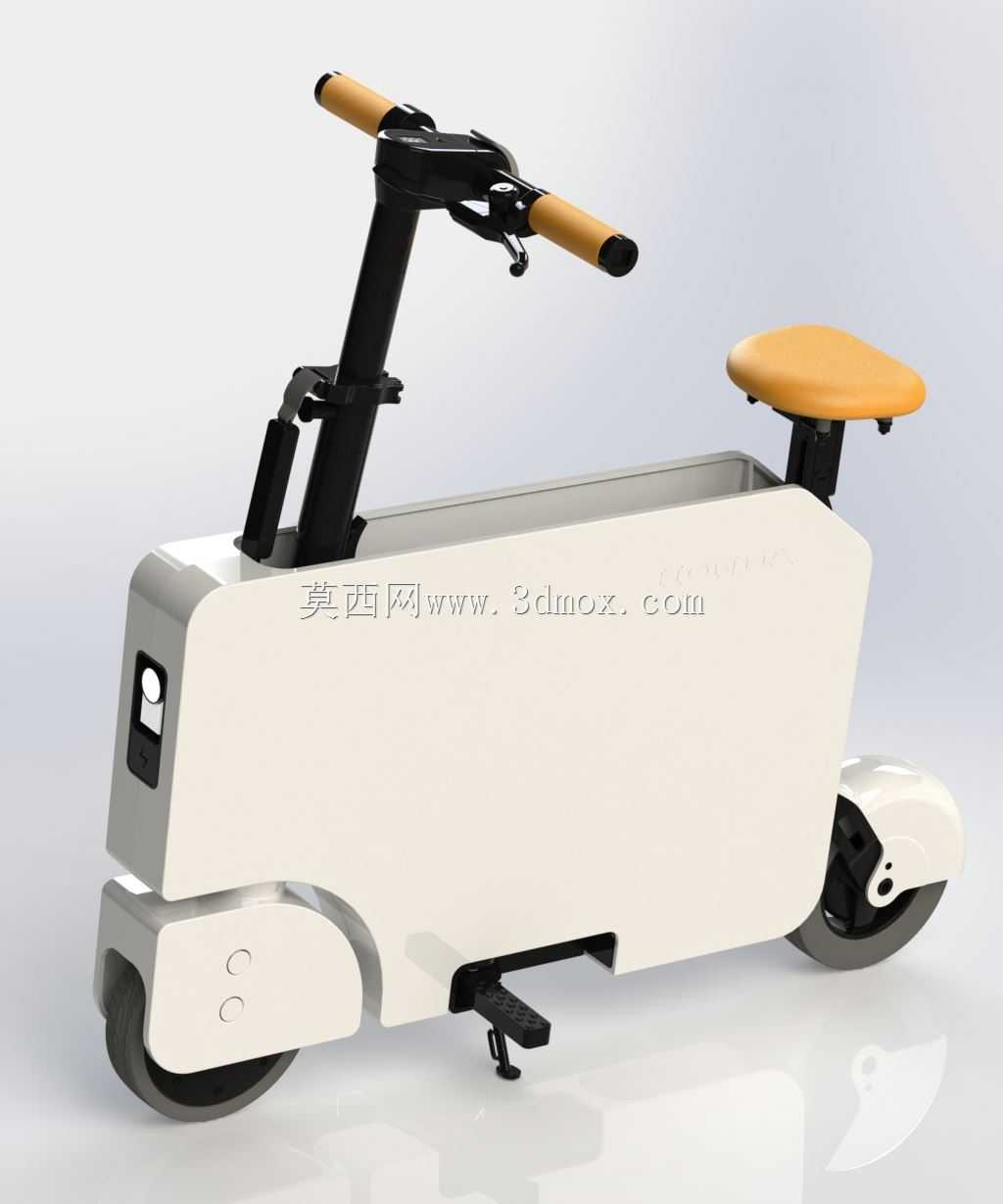

　　骑行状态下，车把立柱从主体前部向上展开，立管并非完全垂直，而是带有后倾角度，使握把位于骑手身体前侧，避免手臂过度前伸。握把采用横向短把布局，两端把手提供握持和转向控制，刹车操纵件布置在把手附近。座椅位于车体后上方，通过支杆与主体连接，座面高度明显高于踏板面，形成坐姿骑行时的腿部弯曲空间。前轮位于主体前端下方，后轮集成在后侧下部，两轮轴距较短，适合低速、短途、频繁启停的城市环境。短轴距带来转弯半径小、挪车轻便的优势，同时也要求建模时控制车把转动角度与主体前端的干涉边界，避免极限转向时把手或线束与箱体发生碰撞。

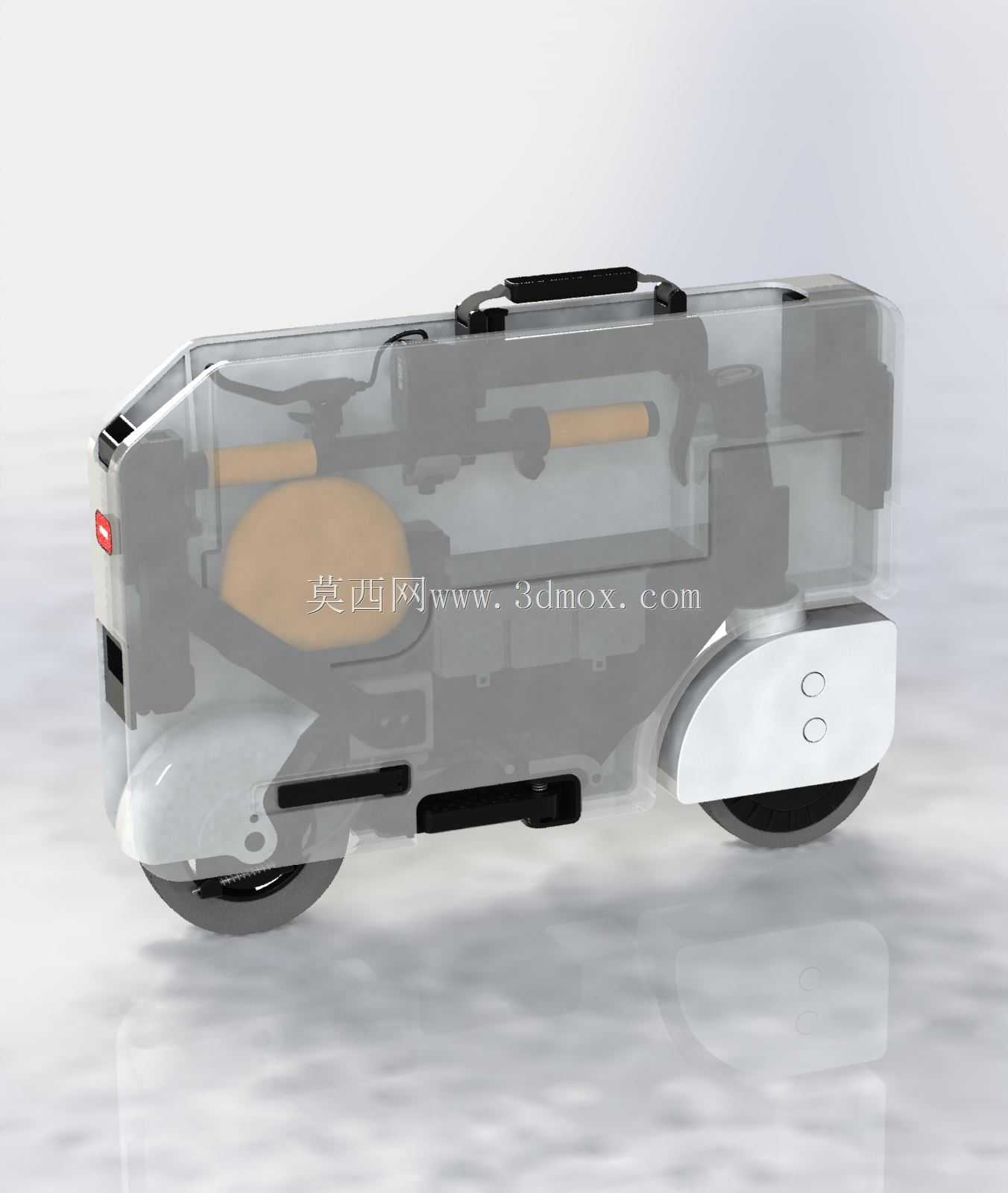

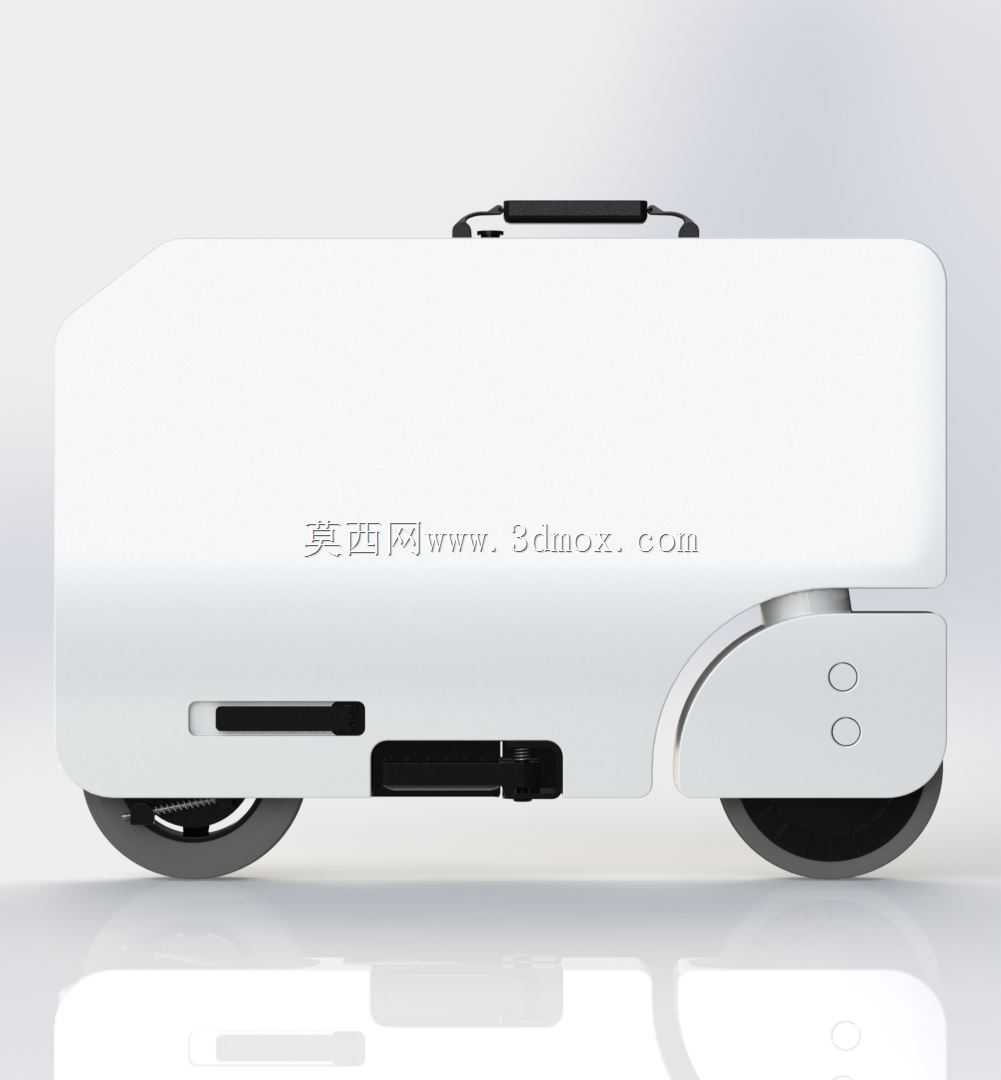

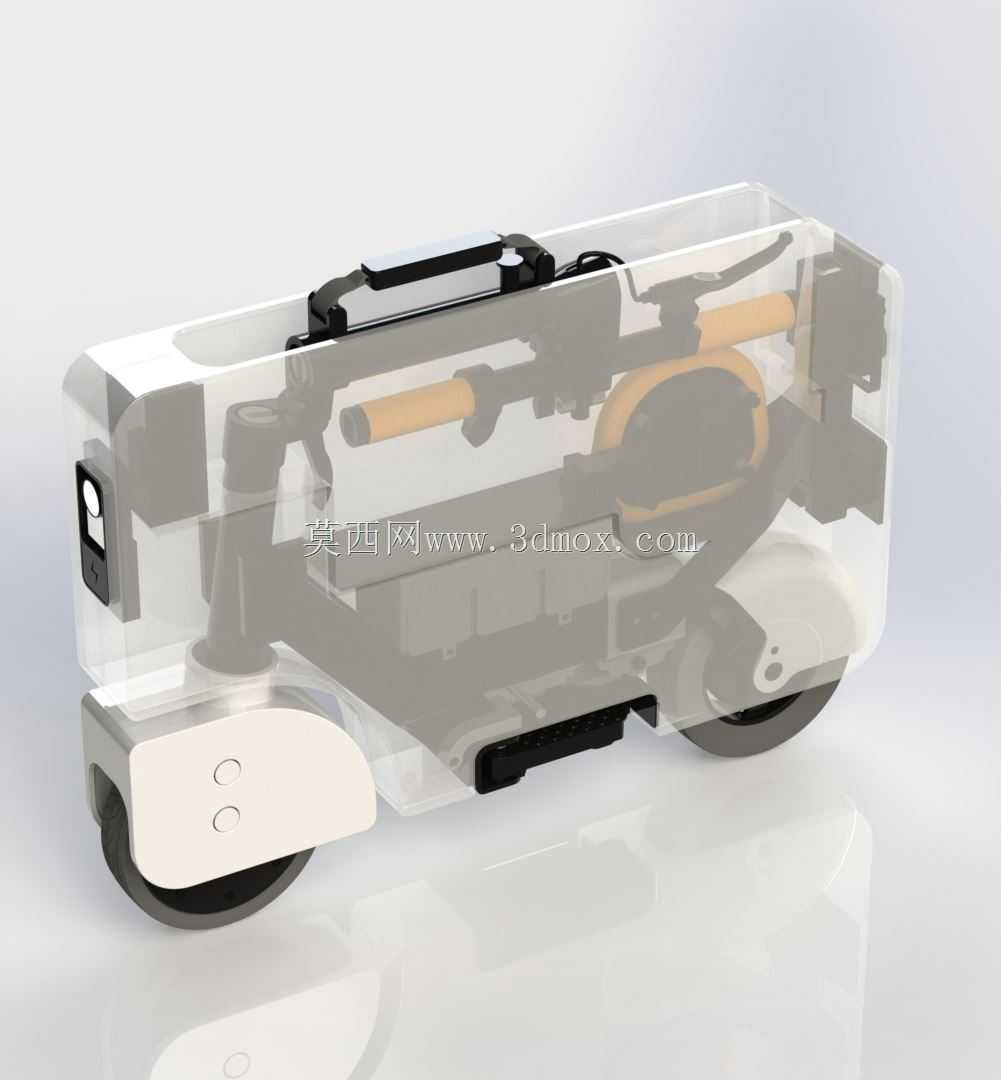

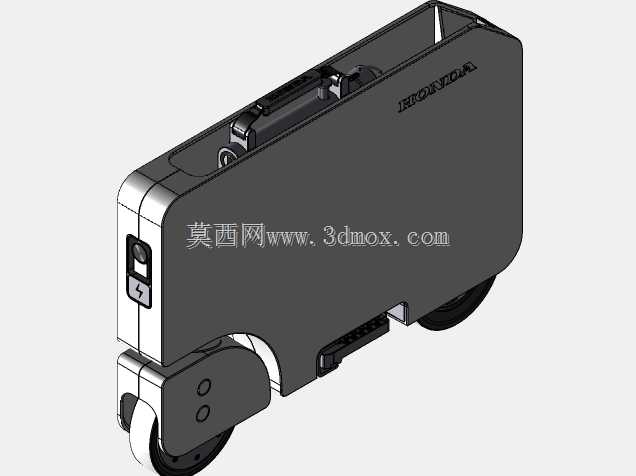

　　折叠逻辑是该产品最值得结构设计人员关注的部分。车把立柱需要向下或向主体方向收折，使高位把手降低到箱体轮廓附近；座椅支杆同样需要收纳，使座面不再向上突出；轮组保持在主体两端下方，折叠后整车像一个带滚轮的手提箱。收纳状态的外形厚度控制很关键，主体、折叠后的立柱和座椅应尽量落在同一包络内，侧面不应保留过高的杆件。实际产品设计中，折叠锁止、展开定位、立管铰接强度和使用者快速操作的顺序都需要同步考虑。三维模型中可通过不同配置表达运行、停放和行李箱式收纳状态，用于检查铰链轴线、杆件收折轨迹、座椅避让空间以及人手提拉区域的合理性。

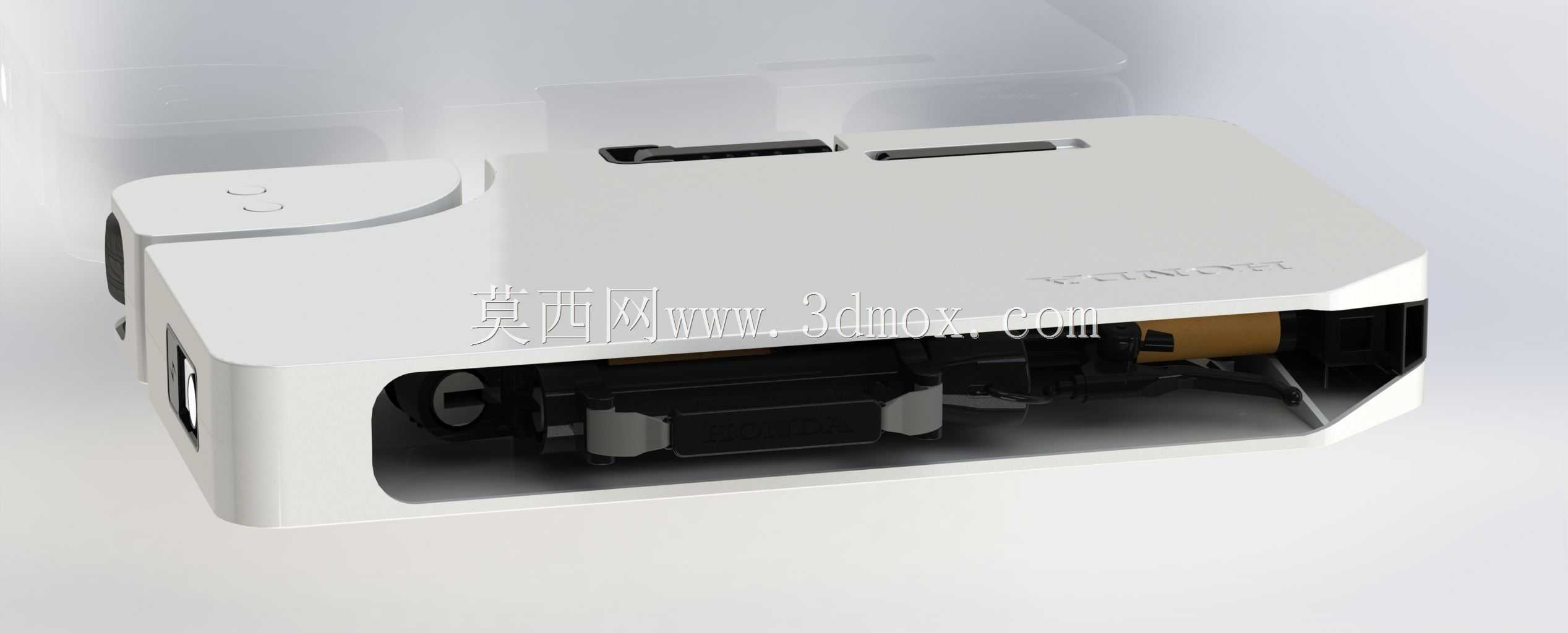

　　外形尺寸方面，整车展开时的高度主要由车把和座椅决定，长度由前后轮外包络决定，宽度则集中在把手、座垫和主体侧向厚度。折叠后，高度方向大幅下降，长度仍保留前后轮距相关尺寸，宽度则趋近主体厚度。这种尺寸变化决定了它的存放边界：在办公桌下放置时，应校核主体最低离地高度、脚撑收回后的突出量以及后轮外侧是否容易磕碰柜板；在电梯或楼道搬运时，应关注箱体侧面是否具备可握持区域，整车重心是否位于提拉点附近；在公共交通接驳场景中，平整外壳可以降低钩挂衣物和行李的概率。

　　踏板区域承担站立承托和脚部放置功能，表面需要与主体上盖保持连续，同时留出腿部前方空间。前端小型灯组位于主体正面，造型简洁，建模时应体现灯罩、壳体与主体前面板的嵌装关系。后轮侧采用紧凑轮毂形式，电机、轮辋和轮胎的层级需要分开表达，轮胎外径、后轮开口和主体下边缘之间应保留泥水甩出与装配拆卸空间。前轮处的转向支撑与车把立柱联动，外部覆盖件呈圆润白色造型，既能减少棱角，也能在折叠搬运时降低碰撞损伤。

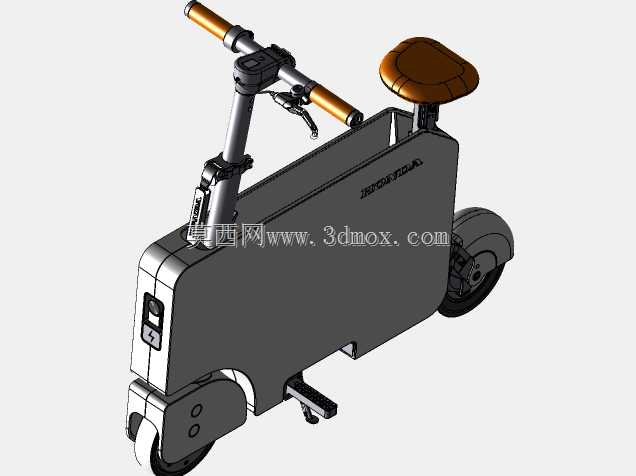

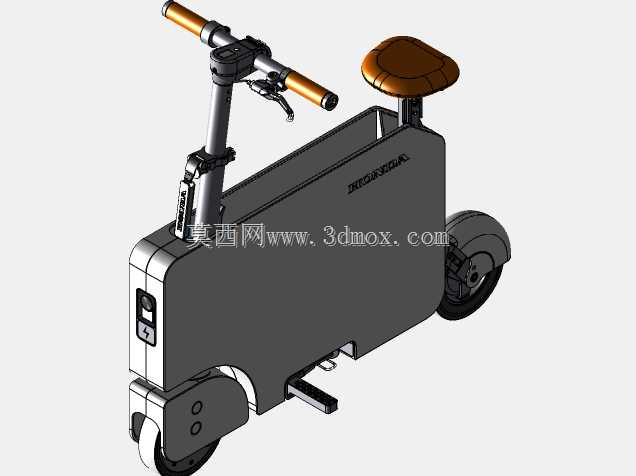

　　从零部件装配角度看，模型应重点呈现主体壳体、前轮组件、后轮组件、转向立柱、折叠铰链、车把总成、座椅总成、脚撑、脚踏和灯组等模块。壳体不宜只做成单一实心块，而应表达上下面、前端圆角、后轮避让槽、底部开口和安装支点。车把部分需要区分立管、横把、握把、操纵件和铰接座；座椅部分则要体现座垫、支杆、锁紧或翻转结构。线缆虽然在外观上不突出，但在真实设计中会沿立管和主体内部走向布置，折叠时不能被铰链夹压，也不能在转向时产生过大拉扯。

　　该类车型的应用场景决定了它不像高速摩托车那样追求长轴距和高功率布置，而是强调轻量、可收纳、快速接驳和低维护。结构设计人员在参考此类模型时，可把注意力放在折叠机构运动轨迹、壳体空间利用率、轮组安装边界、骑行人机姿态和收纳包络尺寸上。通过三维状态检查，可以在样机制作前发现座椅收折不足、车把锁定位置不合理、脚撑与地面接触点偏置、主体离地间隙过小等问题，从而让外观造型与实际通勤使用场景更好地结合。
