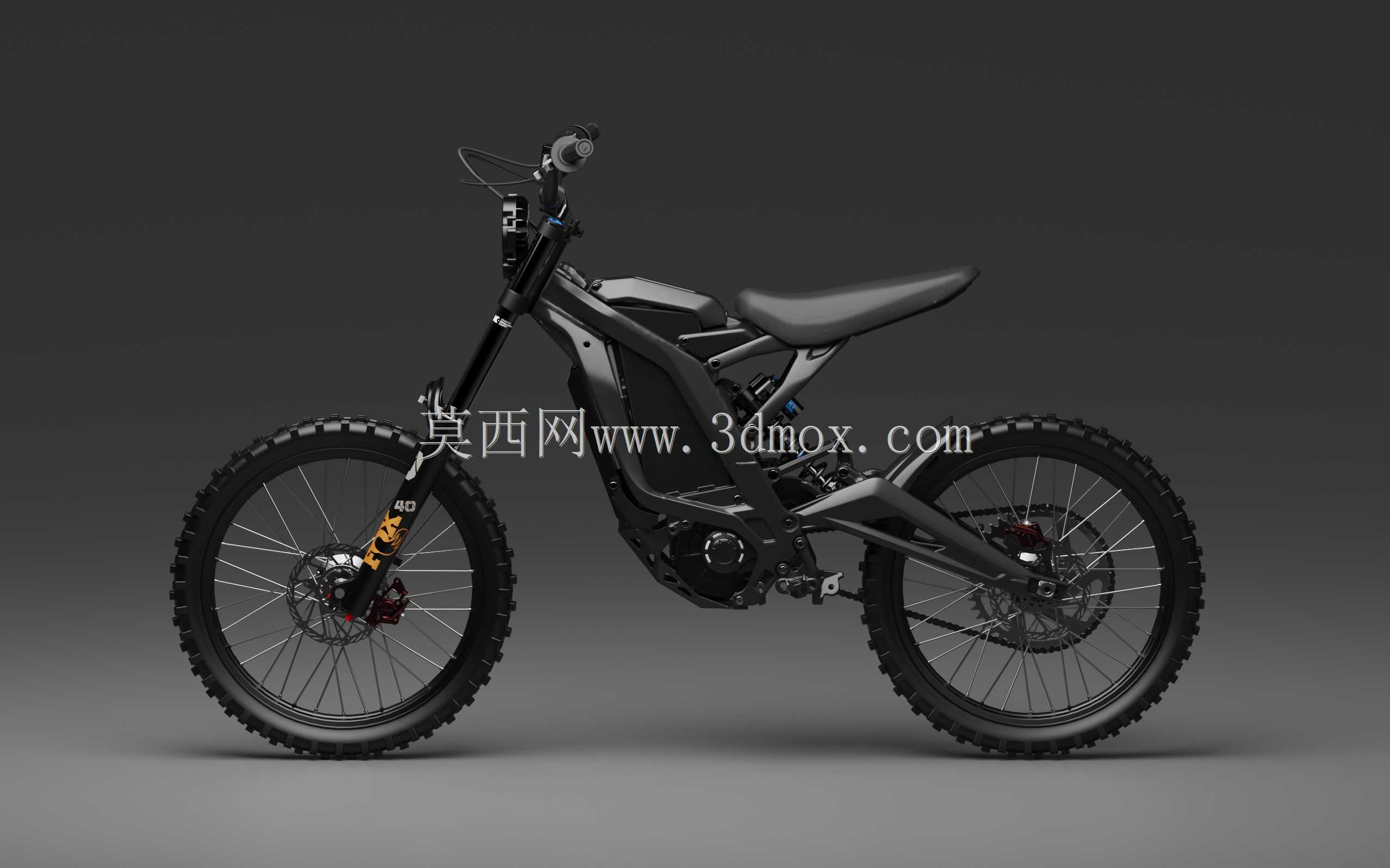

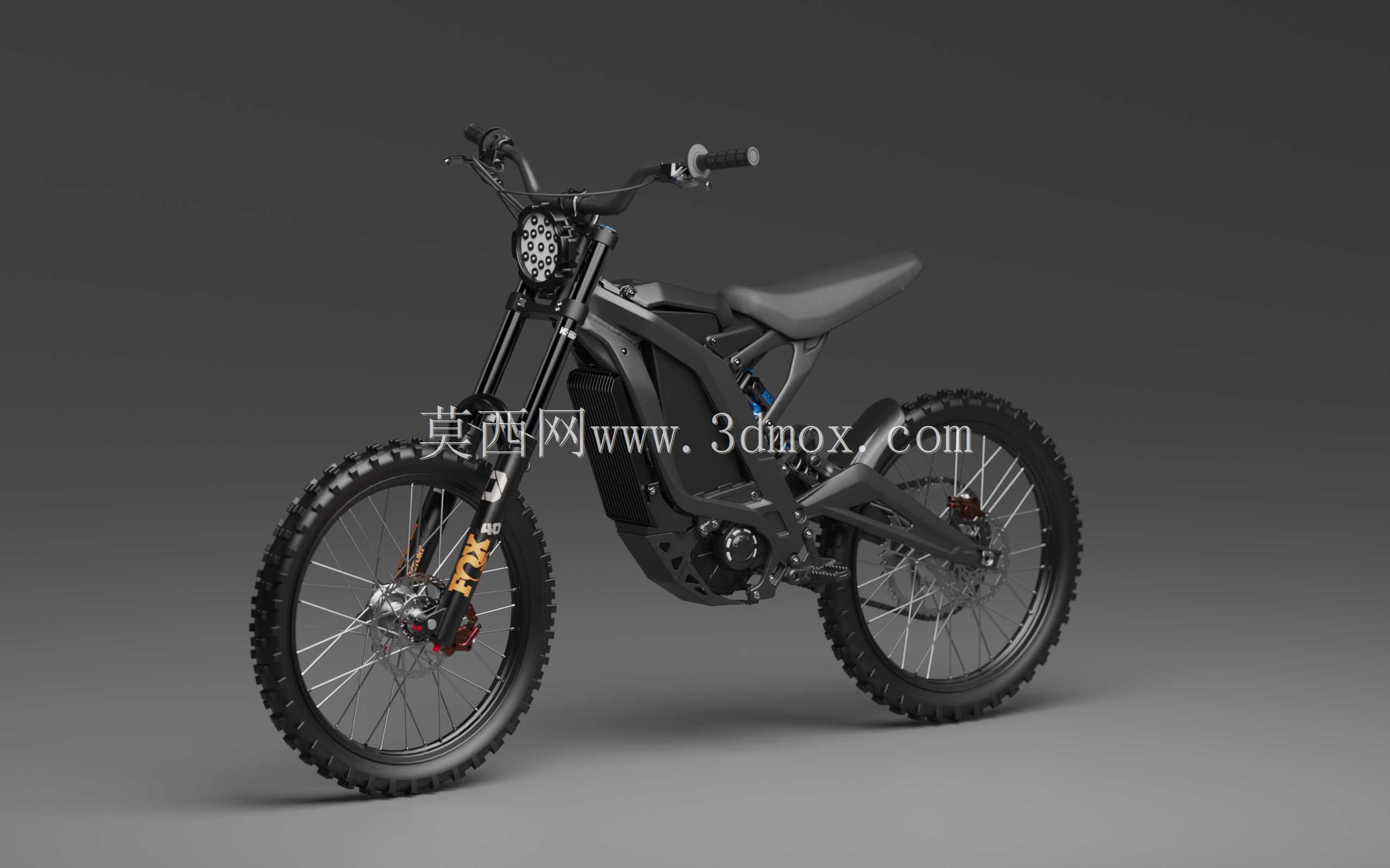

Keron越野电动自行车整车结构三维造型

　　该三维造型围绕一款具有越野属性的电动两轮车展开，整车采用类似耐力山地摩托车的姿态，同时保留自行车踩踏传动与轻量化两轮结构。设计对象适用于非铺装路面骑行、林间穿越、山地通勤以及户外复杂地形移动场景，也可作为电动助力车产品开发、外观评审、结构布置和运动机构分析的数字样机。整车前部配置长行程前悬架，前叉与转向柱形成较高的离地通过姿态，能够在颠簸路面吸收冲击；后轮区域通过后摇臂、减震连接点和车架主体构成弹性支撑关系，使车轮在遇到石块、树根、坡坎时具备上下跳动余量。建模时需要重点关注前后轮轴线、五通轴线、转向轴线以及减震器安装点之间的空间关系，这些基准直接决定轮距、轴距、操控倾角和悬架运动轨迹。

　　外形布置上，该车并未采用普通城市自行车的平直车架，而是使用大截面主梁与下管组合形成封闭感较强的主体轮廓。电池、控制器和动力单元集中布置在车架中部至下部区域，这种布置方式有利于降低整车重心，并使前后载荷分布更接近两轮车辆的稳定区间。车架上管向后延伸并与坐垫支撑结构衔接，坐垫狭长且具有一定厚度，兼顾越野站立骑行与短距离坐姿操控。车把位置相对较高，把立、把横和操控件保留足够转向空间，前轮大转角状态下不应与前叉护板、车架头部或线束发生干涉。

　　车轮部分采用深齿越野轮胎，胎块轮廓明显，适合泥土、砂石和湿滑坡面。轮圈、辐条、花鼓和制动盘均按独立部件表达，便于在后续设计中检查轮胎与前叉腿、后摇臂、挡泥区域之间的间隙。前轮配置碟刹系统，卡钳安装在前叉下端附近；后轮同样设置制动盘，卡钳固定于后摇臂侧方。制动管路从车把控制端沿前叉和车架走向布置，后制动线路则需要避开悬架摆动区域，防止减震压缩时管路被拉扯或与运动件摩擦。

　　动力与传动区域位于五通附近，电机外壳与车架下管、后摇臂枢轴形成紧凑集成。脚踏、曲柄、链轮和链条沿后轮方向布置，链条张紧范围、后轴调节量以及飞轮与导板的相对位置需要在装配模型中保留。电动助力状态下，电机输出扭矩通过传动系统作用于后轮；人力踩踏时，曲柄转动仍可通过链条传递动力。设计中应保证电机壳体、链轮护罩、车架下管和后减震弹簧之间留有维护空间，避免拆装链轮或调整链条时被周边零件阻挡。

　　安装边界方面，整车宽度主要受车把、脚踏、轮胎和制动卡钳限制；长度边界由前轮胎最前端至后轮胎最后端确定；高度边界则涉及车把、坐垫和前叉上部。若用于产品级开发，还需在模型中预留电池仓拆装口、控制器散热面、线束过孔、灯具安装位以及号牌或附件固定点。车架管段交汇处应考虑焊接或铸造过渡，不宜在高应力区域出现突兀尖角。后摇臂枢轴、减震器上下吊点、转向碗组和花鼓轴位属于关键承载位置，结构设计时需要结合受力方向设置足够壁厚与加强形态。

　　从三维建模角度看，该作品适合采用整车骨架基准先行的方式建立：先确定前后轮、五通、头管、后轴和摇臂枢轴，再叠加车架曲面、悬架零件、覆盖件和外观细节。轮胎可使用花纹阵列与胎体曲面结合表达，辐条采用圆周阵列控制均匀分布；制动盘、卡钳、链条、链轮等小件应保持装配关系，而不是单纯贴附外观。对于渲染展示，哑光黑车架、金属制动件、橡胶轮胎和塑料覆盖件之间的材质差异能够突出整车力量感；对于工程评审，则应进一步检查运动极限状态下的轮胎跳动、前叉压缩、后减震行程、转向干涉和维修拆装路径。

　　该类车型的核心价值在于把电动助力、山地自行车灵活性和越野摩托车通过性结合在同一平台上。结构设计既要控制重量，又要保证冲击承载；既要容纳电池和电机，又要保持骑行几何；既要满足外观一体化，又不能牺牲散热、维护和操控边界。完整的三维数字模型能够在开模或样机制造前发现布置冲突，为车架优化、悬架匹配、零部件选型和整车装配提供直观依据。
