自行车多级飞轮塔基装配结构

　　这套结构围绕山地自行车后轮变速传动的核心承载部件展开，覆盖多级变速飞轮片、塔基安装座以及配套锁紧套筒三个关联零件，完整还原了日常骑行传动末端的装配逻辑。从实际使用场景来看，该部件安装在后轮花鼓的塔基位置，骑行过程中链条将脚踏曲柄输出的扭矩传递到不同直径的飞轮片上，通过后拨链器切换链条啮合位置，实现不同齿比的动力输出，爬坡时切换到大直径低速飞轮片可以降低踩踏阻力，高速巡航时切换到小直径飞轮片可以提升轮端转速，适配城市通勤、山地越野、公路骑行等多种工况的动力需求。设计过程中首先要匹配塔基的花键咬合边界，飞轮内孔的花键槽和花鼓塔基的外花键采用对应公差配合，保证扭矩传递过程中不会出现滑牙松转，每一片飞轮的齿形轮廓都经过对位处理，

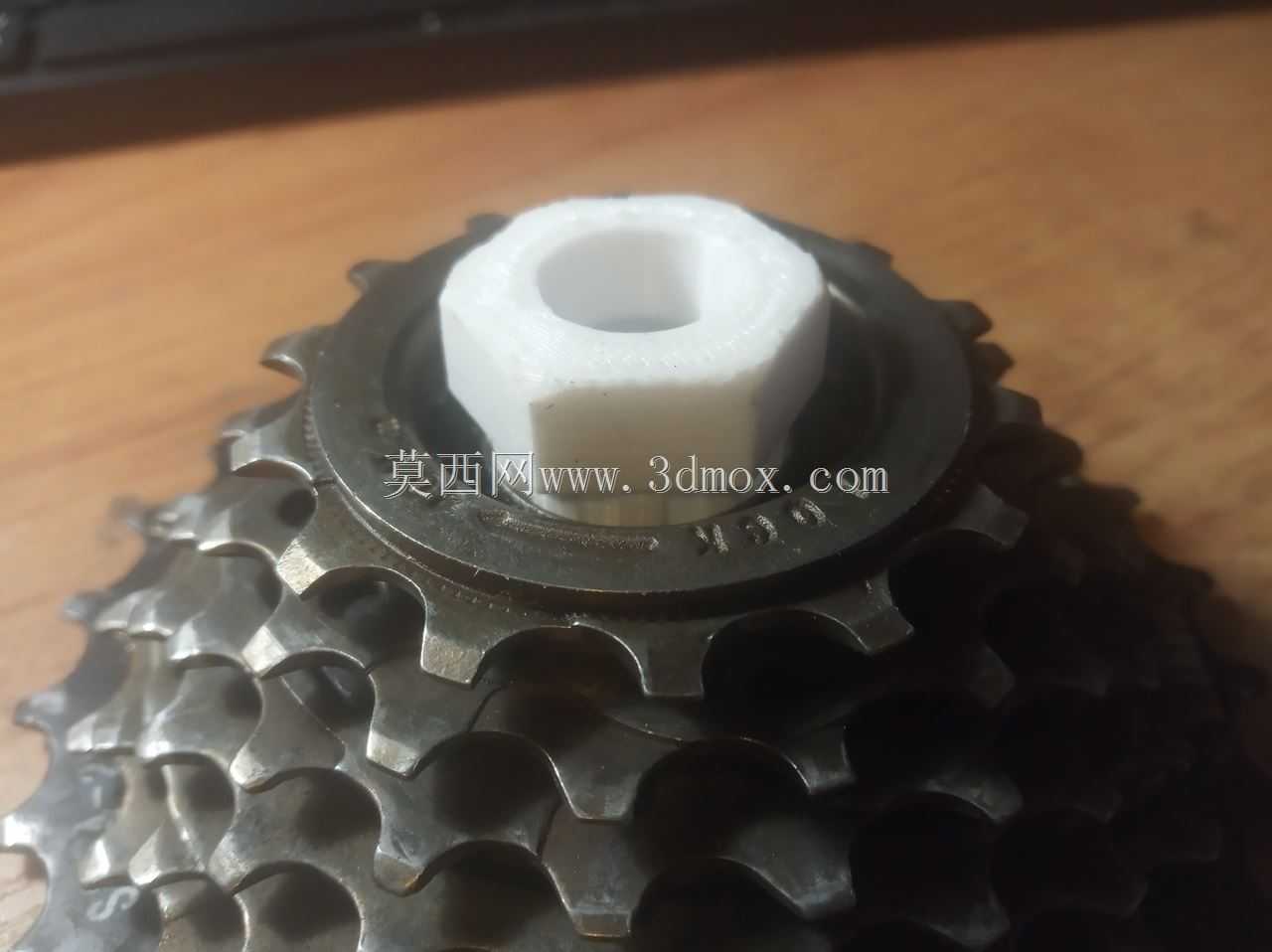

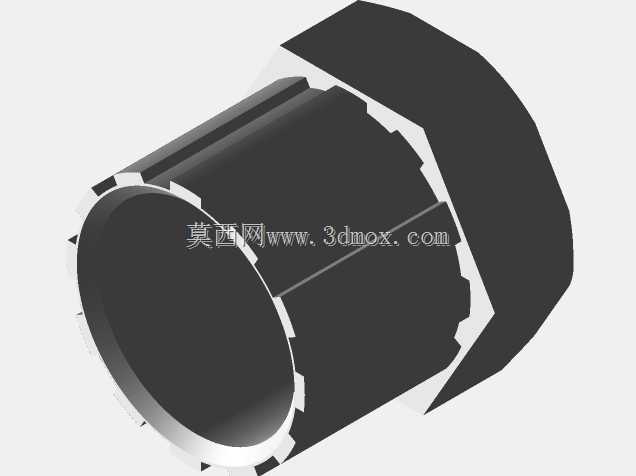

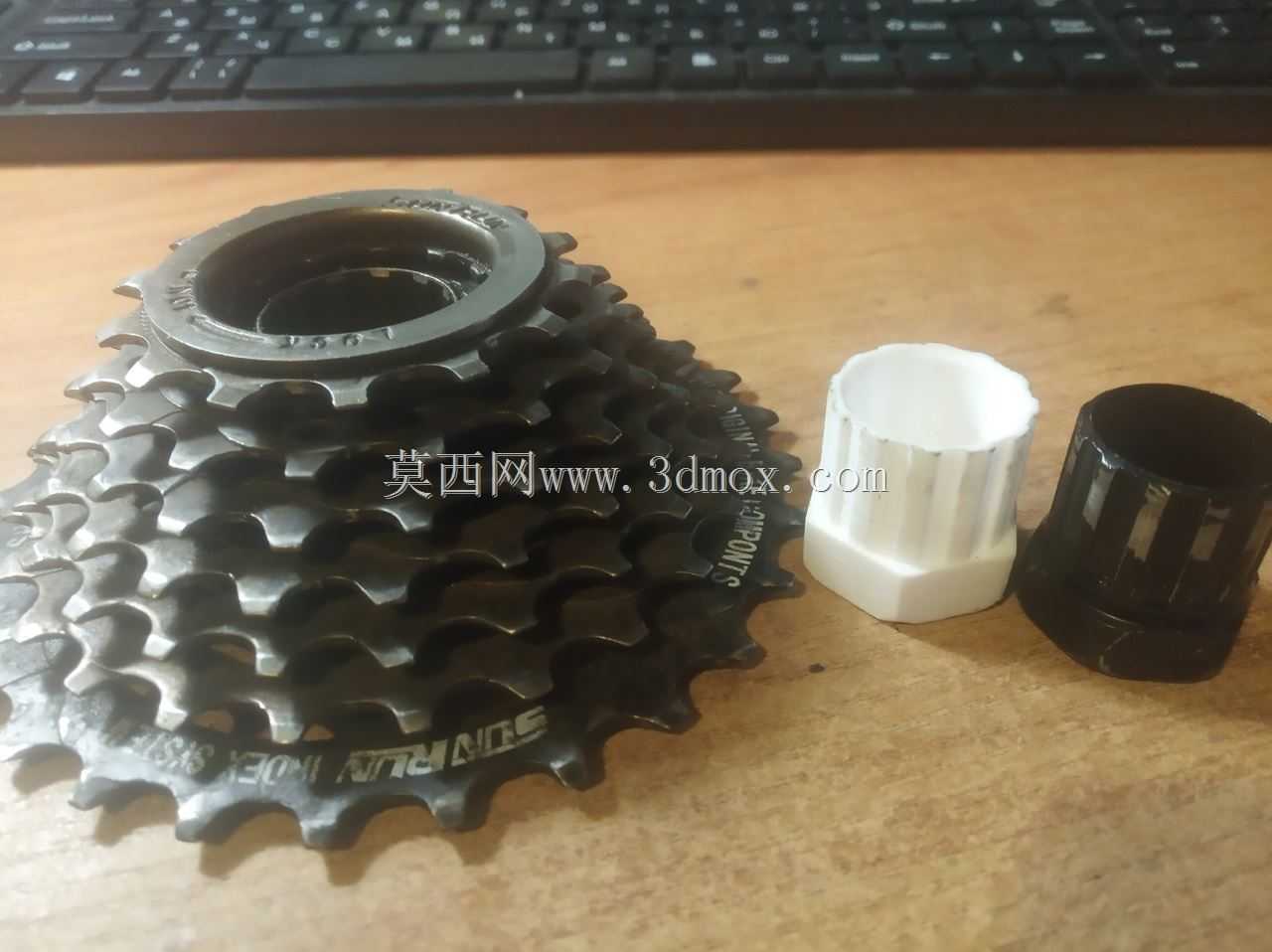

　　齿尖做了倒角引导，链条在变速切换时可以顺畅滑入相邻齿位，不会出现卡链、掉链的问题。整套飞轮采用叠片式排布，从最小齿片到最大齿片逐层增大轴向定位台阶，相邻飞轮片之间预留均匀的间隙，既避免链条在相邻齿片之间发生摩擦剐蹭，也能让泥沙在越野工况下顺利排出，减少异物卡滞带来的传动卡顿。配套的白色塑料套筒和黑色锁紧端件对应飞轮安装锁紧工序，套筒套入塔基后可以抵住飞轮叠片的端面，配合专用工具旋紧锁紧盖，就能把整组飞轮牢牢压合在塔基的定位端面上，拆卸时反向操作即可快速拆分，方便日常维护、更换磨损齿片或者调整变速齿比组合。建模时优先还原了飞轮片的齿形渐开线轮廓、叠片的层叠错位关系，以及塔基花键的咬合细节，安装边界严格参照常规民用自行车花鼓的通用尺寸，

　　最小齿片厚度控制在3mm左右，轴向叠装总长度适配标准山地车后轮的安装开档，不需要额外改动车架或花鼓结构就能完成装配。零件的受力薄弱位置在最小齿片的齿根和花键咬合面，建模时对齿根过渡圆角做了还原，避免应力集中导致齿片断裂，同时飞轮片外缘的镂空减重结构也在模型中完整呈现，在保证结构强度的前提下降低旋转部件的整体重量，减少后轮转动惯量，提升骑行时的变速响应速度。
