钣金铰链折弯成型工装夹具结构

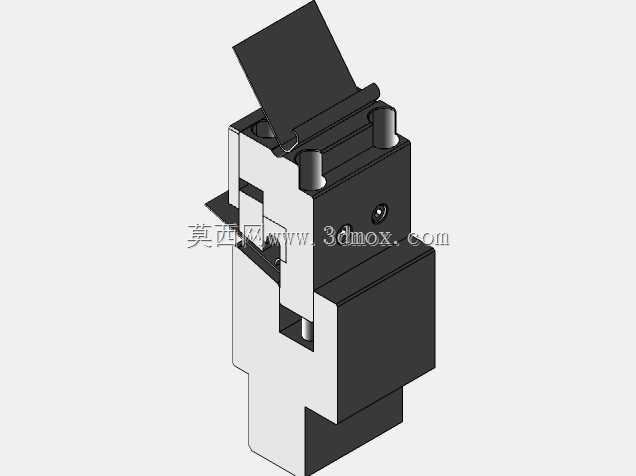

　　这套结构面向薄板铰链类零件的小批量折弯与成型工序，核心解决的是窄长钣金件在普通折弯设备上定位不稳、折弯段回弹不一致、多道弯形需要反复找正的现场问题。工装整体采用上下分体式布局，上模部分随压机滑块完成下行压合，下模部分固定在工作台面，依靠成型槽、定位挡边和随动压料面共同约束板料，不需要操作人员在每一次合模前反复测量折弯线。从实际加工场景看，这类工装多用于柜体铰链、门窗合页、小型连接支架以及带卷边特征的钣金件生产。零件来料多为冷轧薄板或镀锌板，板厚通常在零点几毫米到两三毫米之间，原材料先经过激光切割或冲裁得到展开外形，再由该工装完成关键弯曲。与通用折弯机刀模相比，专用成型结构的优势在于轮廓随零件形状定制：板料放入后，

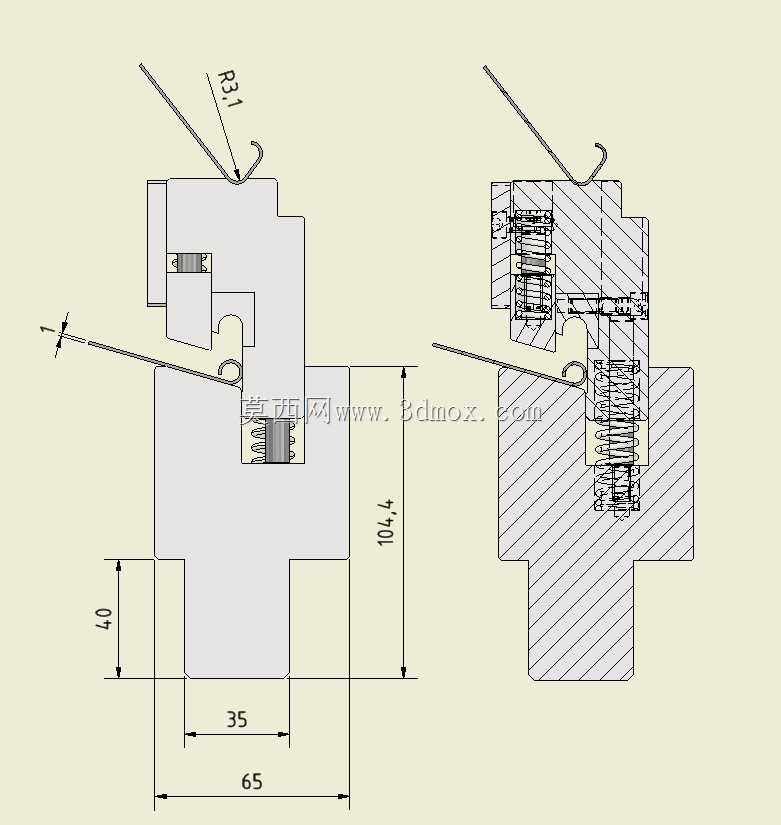

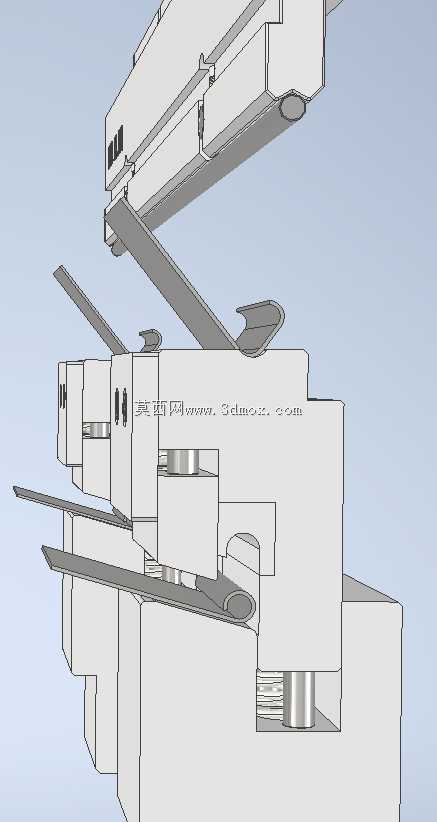

　　侧向挡块限制横向窜动，端部定位面控制折弯边距，上模下行时先由压料区域把板件贴紧下模型面，再通过斜面和圆弧过渡段逐步推弯，避免单点硬压造成的压痕、拉伤或局部拉伸变薄。设计这套结构时，首先要围绕零件展开尺寸反推成型闭合状态。折弯区不能只按理论几何尖角处理，必须在内弯处保留合理圆角，圆角半径过小会使外侧材料纤维拉伸超过允许范围，导致裂纹或明显颈缩；圆角过大则成型后铰链卷边不饱满，合页转动间隙难以控制。模型中上、下工作部位采用阶梯式型面，不同高度对应板件不同折弯阶段：接触阶段以大面积压料为主，减少板料起皱；推弯阶段利用斜楔面把水平送进的板边逐步翻转；终压阶段让型面完全贴合，保证弯角在保压瞬间稳定。对于回弹，结构上没有依赖单一补偿角，

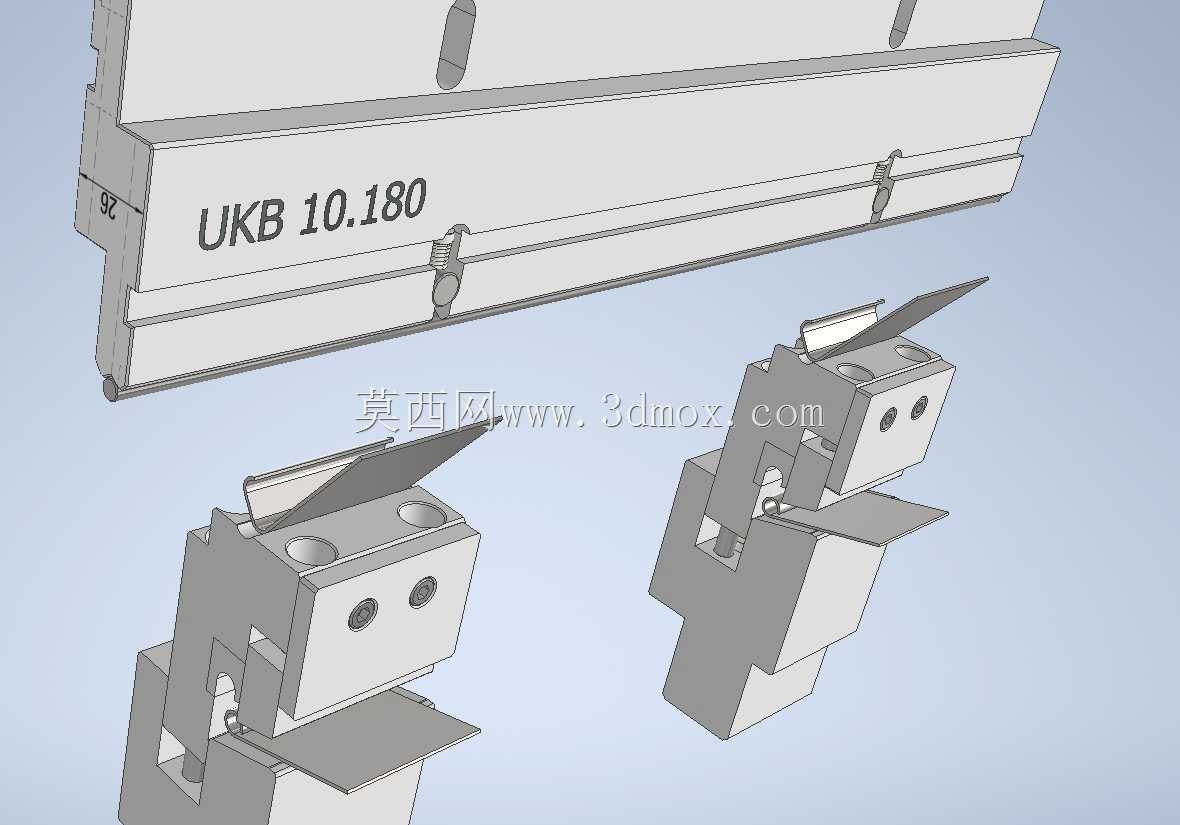

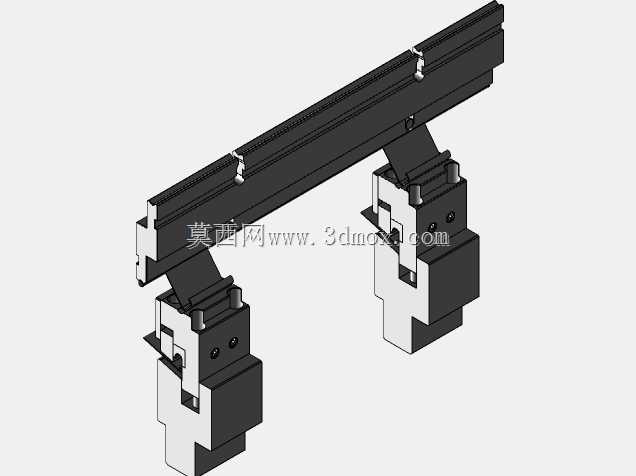

　　而是通过局部包络和过弯型面控制最终角度。铰链类零件的弯曲往往不是简单90度，部分区域需要形成近似圆弧的卷合轮廓，若下模槽口过宽，板件在弯曲中会自由漂移，圆弧段容易出现扁塌；若槽口过紧，取件又会困难，甚至刮伤已成型表面。因此型面间隙按板厚加上轻微滑动余量配置，非工作侧边留出避让空间，工作侧边则缩短与材料的接触跨度，让塑性变形集中在预定折弯带。安装边界方面，下模座底面设计为平直安装面，可直接落在压机或折弯机工作台上，并通过压板槽、螺栓孔或标准模柄接口与设备连接。上模部分需要校核滑块行程、闭合高度和开口高度：开口状态要保证操作人员能放入平板坯料并取出成型件，闭合状态则要让上下型面在折弯终点完全贴合，同时不能发生钢性干涉。

　　模型中外露的圆柱段和台阶面可作为装配基准，加工时可通过磨床保证平行度，使上下模合模后受力均匀。若设备吨位偏小，应优先减小成型接触面积、优化斜楔角度，把水平阻力转化为可控的垂直成形力；若台面空间有限，模座外形可进一步紧凑，但导向和压料区域不能省略。导向结构在这类工装中十分关键。薄板折弯时，哪怕上下模仅有轻微错位，弯边也会出现长短不一、铰链轴线偏移等问题。模型通过模座配合面、导柱导套或设备自身导轨保证重复定位精度，合模过程中上模先进入导向区间，再接触板料，从而抵消送料偏差和侧向分力。成型完成后，工件可能因包紧力卡在型腔内，因此结构中需要预留取件空间，必要时可在下部增加弹顶或顶杆，让上模抬起时工件随下模面脱离。日常调试时，先以废料试折，观察弯角外侧是否有拉伤、内侧是否起皱，再微调定位挡块位置和下压深度。若材料批次硬度变化明显，可通过小范围修正补偿面或调整保压时间来稳定角度，而不是随意改变坯料定位。整体结构没有复杂传动部件，维护重点在工作型面、定位面和安装基准面：保持型面清洁、避免焊渣和铁屑压伤板件，定期检查紧固螺栓与导向间隙，就能在多品种钣金试制和中小批量生产中保持较高的一致性。
