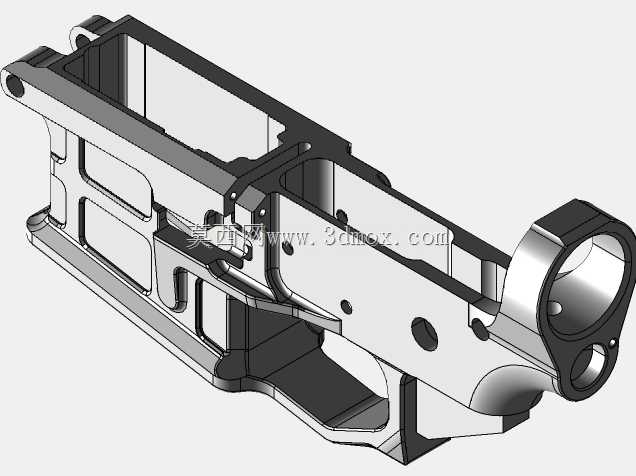

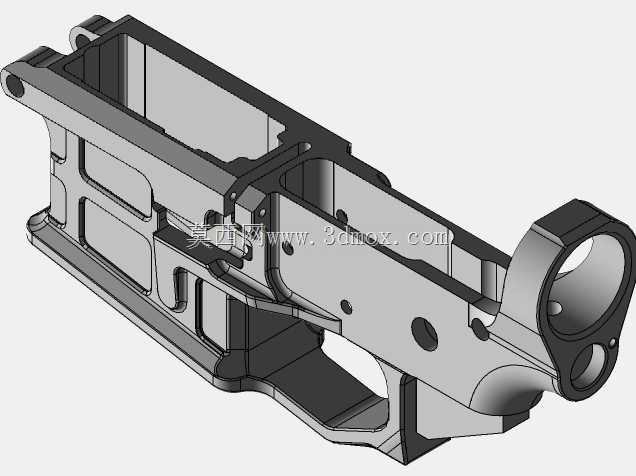

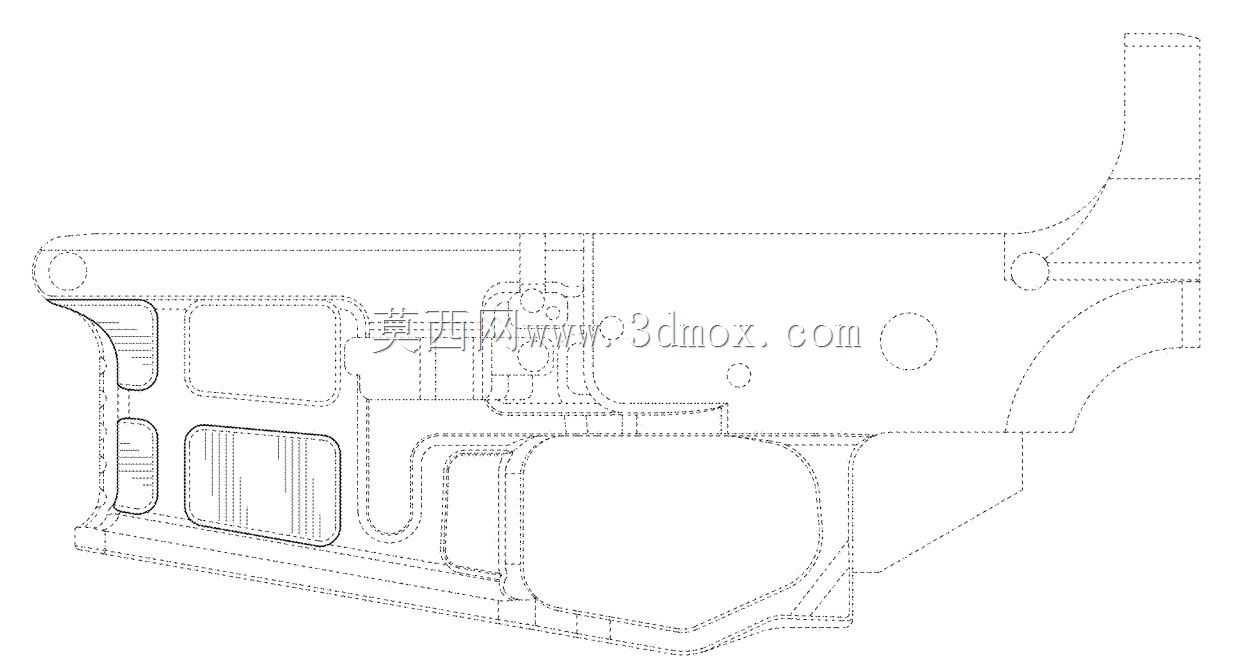

AR15步枪下机匣精密结构三维造型

　　该三维造型完整还原了AR系列步枪核心承载构件下机匣的全部结构细节，作为整枪装配的基准载体，下机匣承担着连接上下机匣、容纳发射控制组件、固定弹匣座、衔接枪托缓冲管、集成握把安装位的核心作用，是枪械结构中加工精度要求最高、装配约束最密集的机加构件。从结构布局来看，模型前端预留了标准的机匣铰接销孔与尾端拆卸销孔，两个同轴销孔的位置度直接决定上下机匣开合的同轴度，若销孔同轴度偏差超过0.02mm，会出现上下机匣装配卡滞、闭锁间隙不均的问题，建模过程中严格按照实装尺寸约束两孔中心距，孔壁预留了衬套压装的配合余量，适配钢制销钉的间隙配合公差。机匣上部的弹匣井区域做了扩口导向造型，内壁的弹匣定位卡槽、弹匣卡笋安装孔、空仓挂机让位槽全部完整还原，

　　弹匣井口的倒角导向结构能够在实战快速换弹匣时，引导弹匣顺畅插入定位，避免出现弹匣卡滞、供弹错位的故障。机匣下部的发射机组安装腔为开放式镂空结构，内部预留了扳机、击锤、阻铁、连发阻铁（全自动版本）、快慢机、扳机簧、击锤簧的全部安装轴孔与定位槽，各轴孔的平行度、轴向位置都按照发射机构的运动行程做了间隙校核，保证扳机扣动过程中各传动件无运动干涉，扳机力的传递路径顺畅无卡滞。侧面的快慢机安装孔贯通机匣两侧，适配0-90度旋转的快慢机柄，孔位周边预留了快慢机定位钢珠与弹簧的安装孔，能够实现保险、半自动、全自动档位的清晰定位。机匣尾部的螺纹接口为标准的缓冲管连接螺纹，螺纹规格、螺纹长度、同轴度都严格对应军规尺寸，

　　螺纹端面预留了枪托锁紧环的贴合面，内部空腔延伸至机匣中部，为复进簧、缓冲器提供往复运动的容纳空间，缓冲管轴线与枪管轴线的同轴度直接影响后坐力的传递方向，建模时将该轴线与上下机匣结合面的平行度控制在0.05mm以内，避免后坐过程中出现缓冲器偏磨、复进卡滞的问题。机匣外侧的加强筋布局经过力学优化，在弹匣井周边、销孔受力区、发射机组腔侧壁这些高应力区域，都设置了凸起的加强筋，在尽可能降低整体重量的前提下，提升构件的抗冲击、抗形变能力，避免枪械跌落或者连续射击后机匣出现形变。整个构件的壁厚分布遵循等强度设计原则，非受力区域的壁厚做了减薄处理，受力集中的销孔周边、螺纹连接区域适当增加壁厚，既控制整体重量，又保证结构强度。外形安装边界方面，

　　机匣顶部的上结合面为精密加工平面，平面度要求控制在0.01mm以内，保证与上机匣的贴合紧密，避免出现结合面缝隙过大导致的沙尘进入、精度偏移问题；握把安装孔位于机匣下部后方，孔位间距、螺纹规格适配标准AR握把的安装定位；抛壳挺让位、扳机护圈安装卡槽、弹匣释放按钮安装孔、空仓挂机杆安装槽所有附属配件的安装接口全部按照通用互换标准建模，所有接口尺寸兼容市面主流AR系列配件，不需要二次修改即可完成整枪的虚拟装配。建模过程中对所有尖角位置做了工艺圆角处理，既避免机加工过程中出现应力集中导致的零件开裂，也符合实际枪械零件的加工工艺要求，所有孔位的拔模斜度、加工退刀槽都按照数控铣削的加工逻辑做了预留，可直接作为五轴加工中心的编程参考模型，用于结构教学、装配模拟、工艺验证场景。
