带交换台旋转切割光纤激光切割机

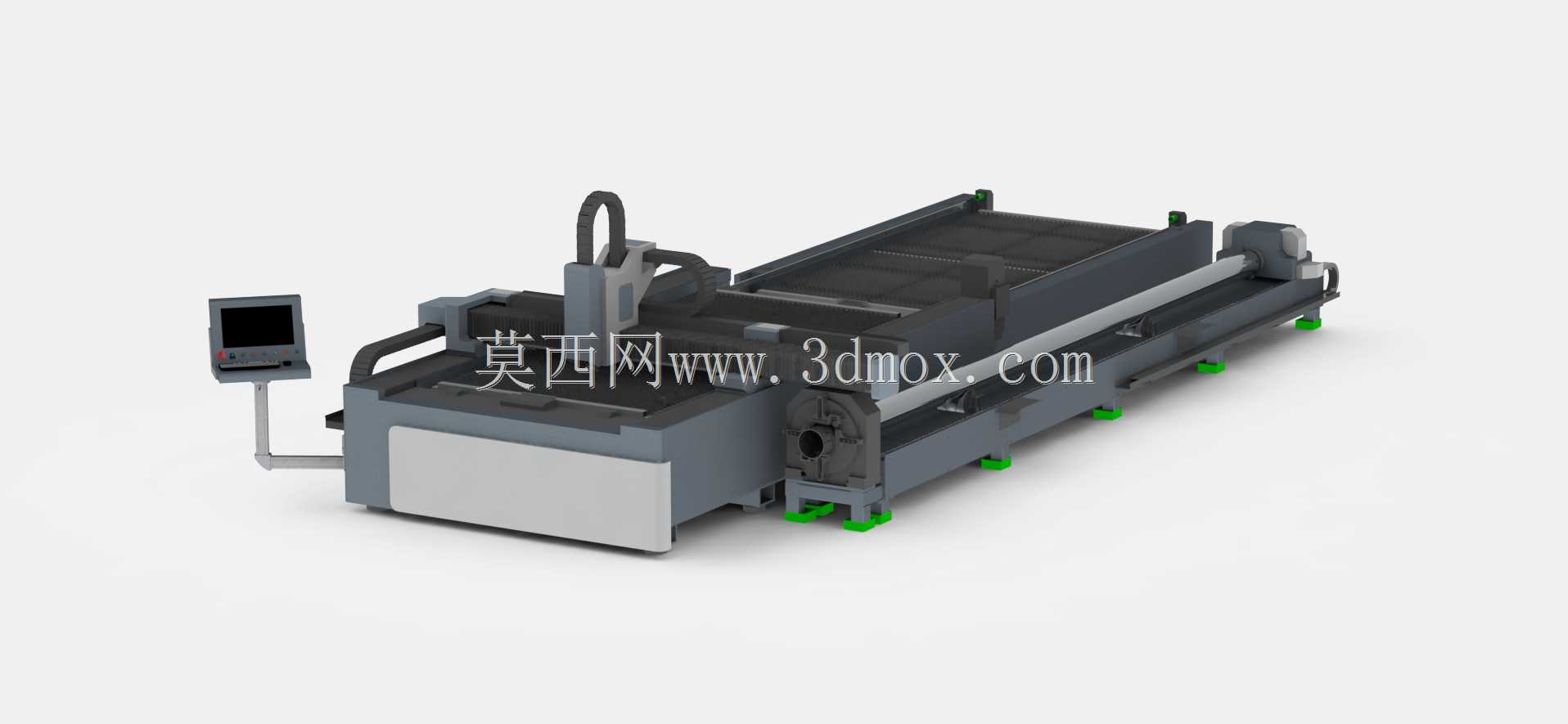

　　该光纤激光切割设备面向钣金加工、金属构件制造与管材复合加工场景，在结构上同时配置平板交换工作台和旋转管材切割单元，可在同一主机框架内完成板材轮廓切割、开孔、雕花以及长管材的截断、相贯线开孔、斜切等工序，减少工件在不同设备间的二次转运。平板工作区覆盖1500mm×3000mm与2000mm×4000mm两种常用幅面边界，旋转切割侧支持约6m长管材送进，整机布局沿长轴方向布置床身、交换台、卡盘和溜板，便于车间按直线物流方式预留上料、下料和维护通道。

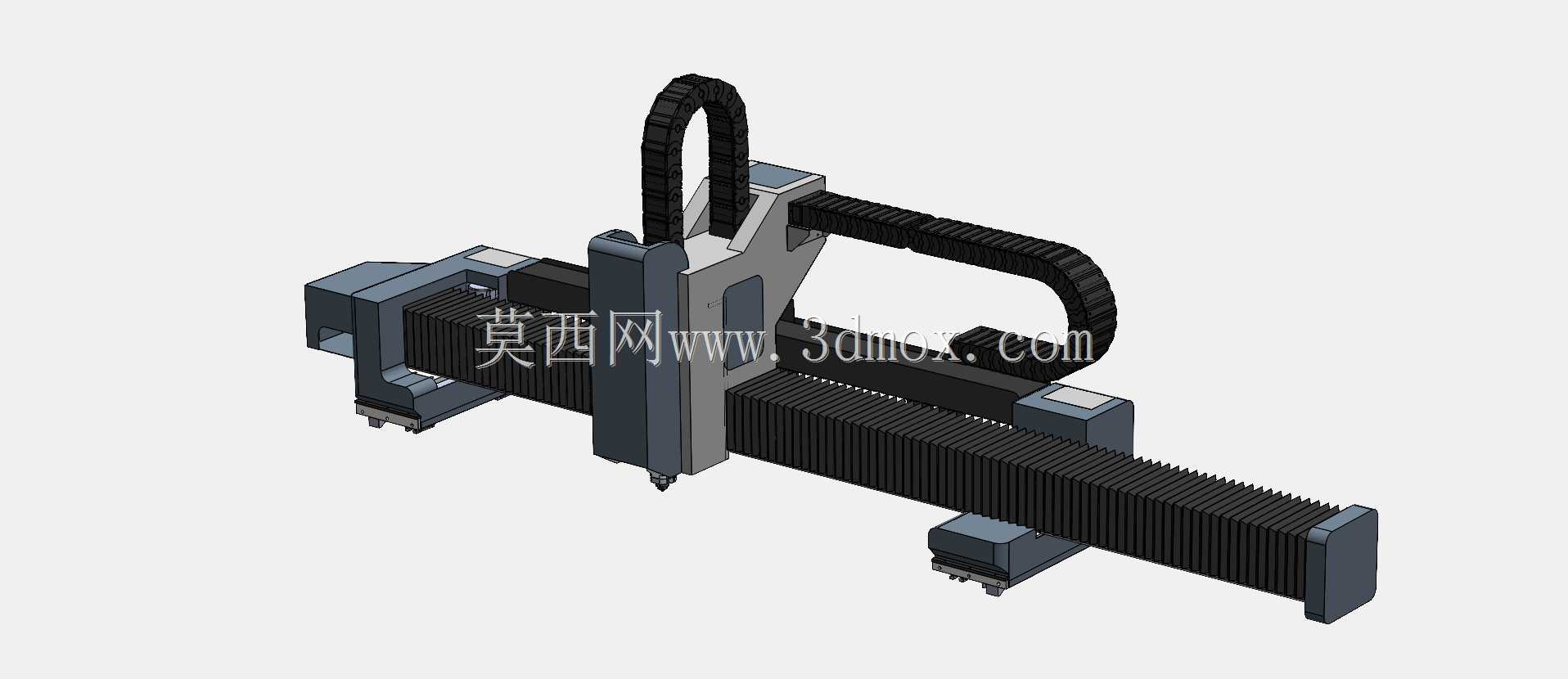

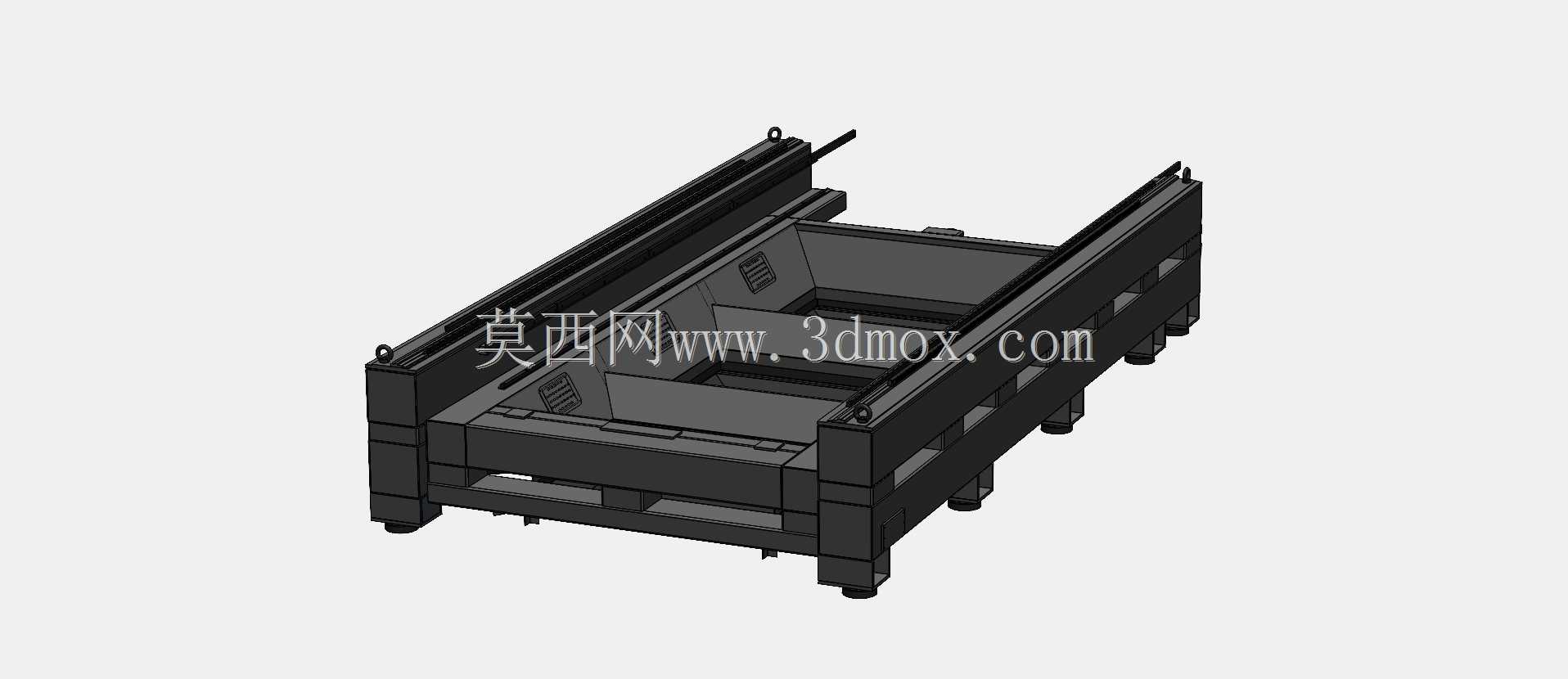

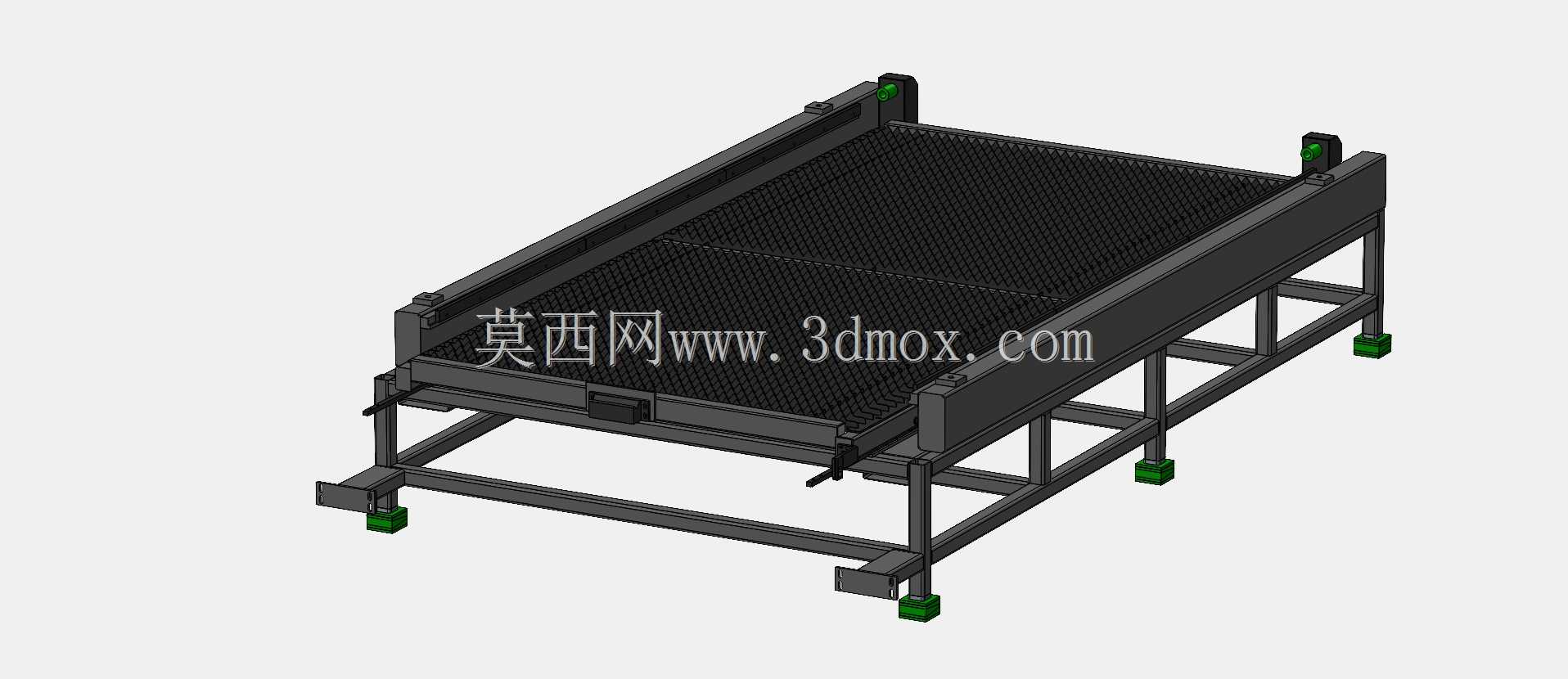

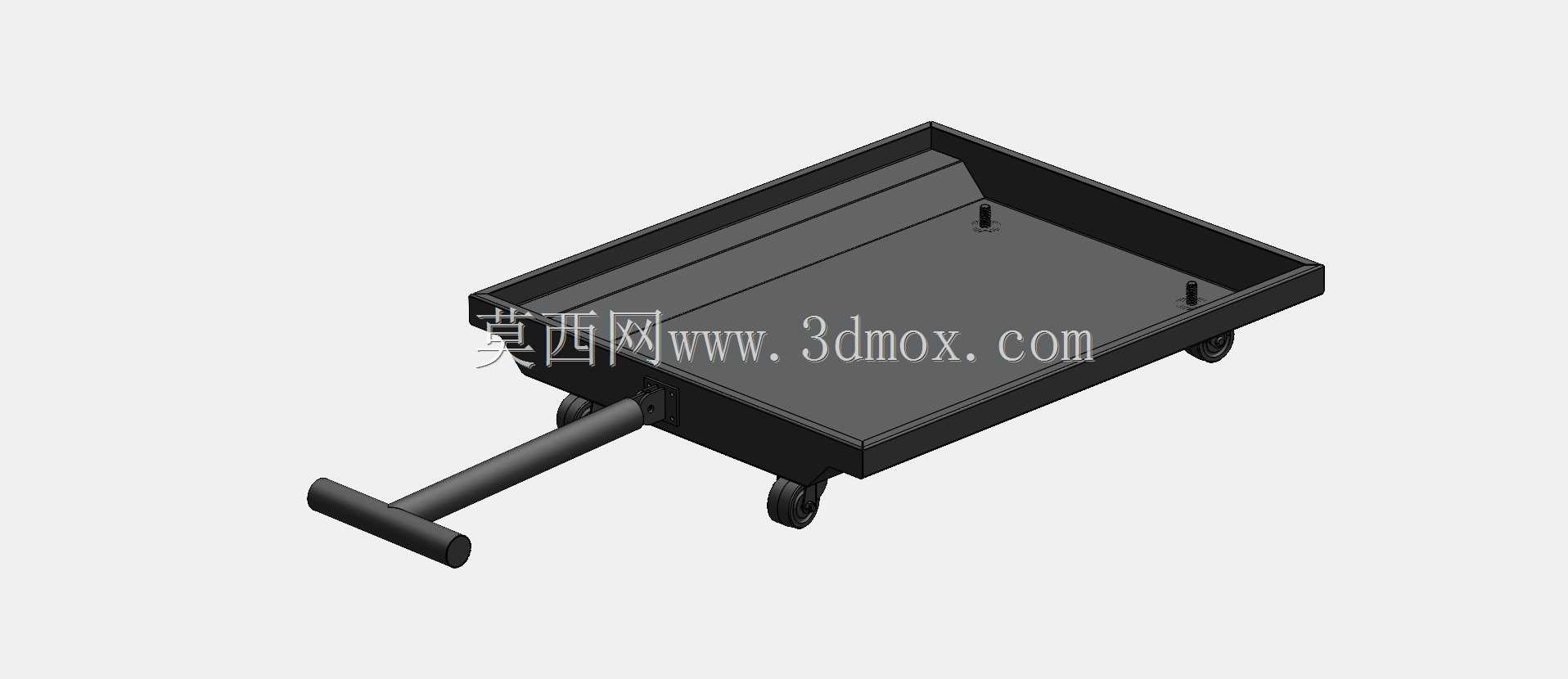

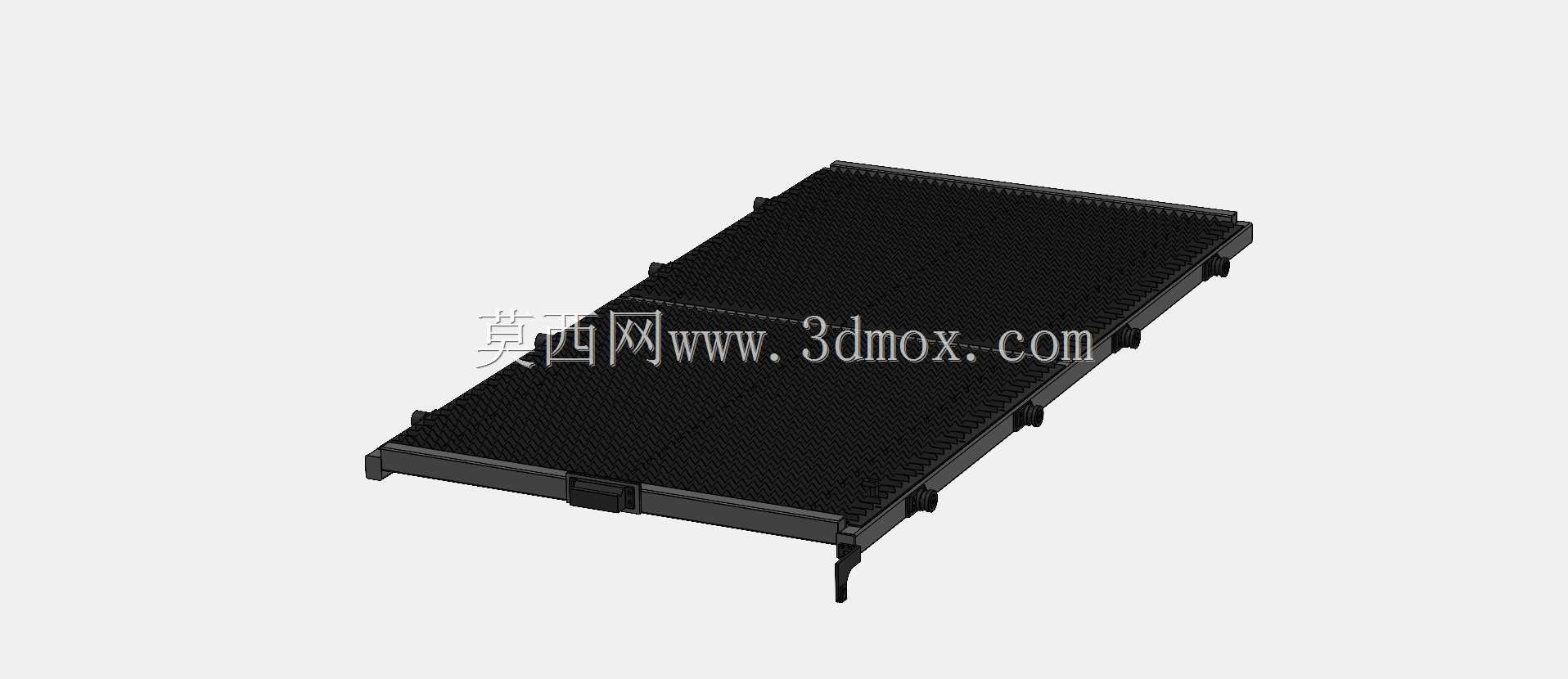

　　床身采用焊接机架与加强筋组合思路，重点控制横梁高速移动时的挠度和热变形。导轨、齿条和安装基面沿长床身分段校准，保证切割头在全行程内的定位一致性。交换工作台采用上下托盘循环方式，一侧进行切割时，另一侧可在机外完成板材上料、定位和废料清理，从而缩短待机时间。工作台面配置承托尖齿和废料落料空间，切割渣可直接落入下部集渣区域，配合冷却和除尘接口维持加工区稳定。

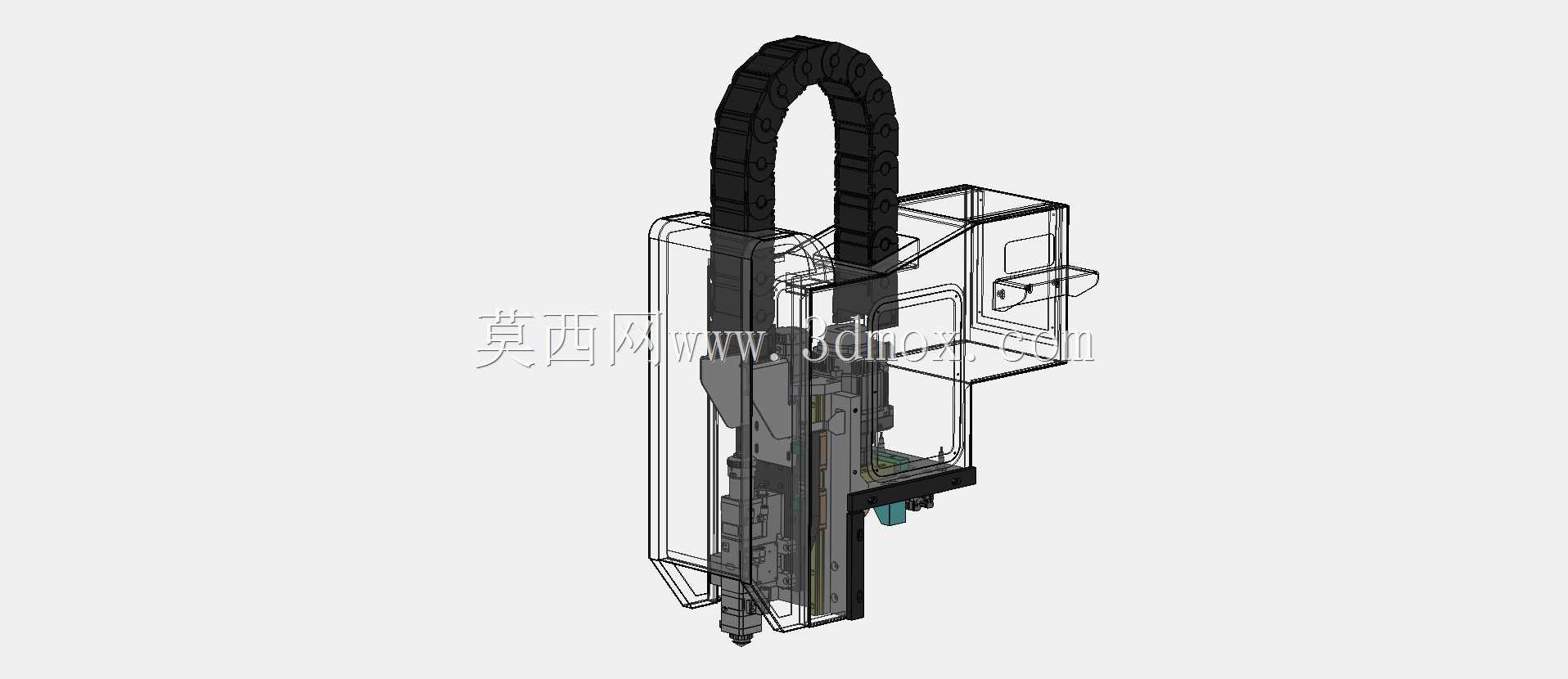

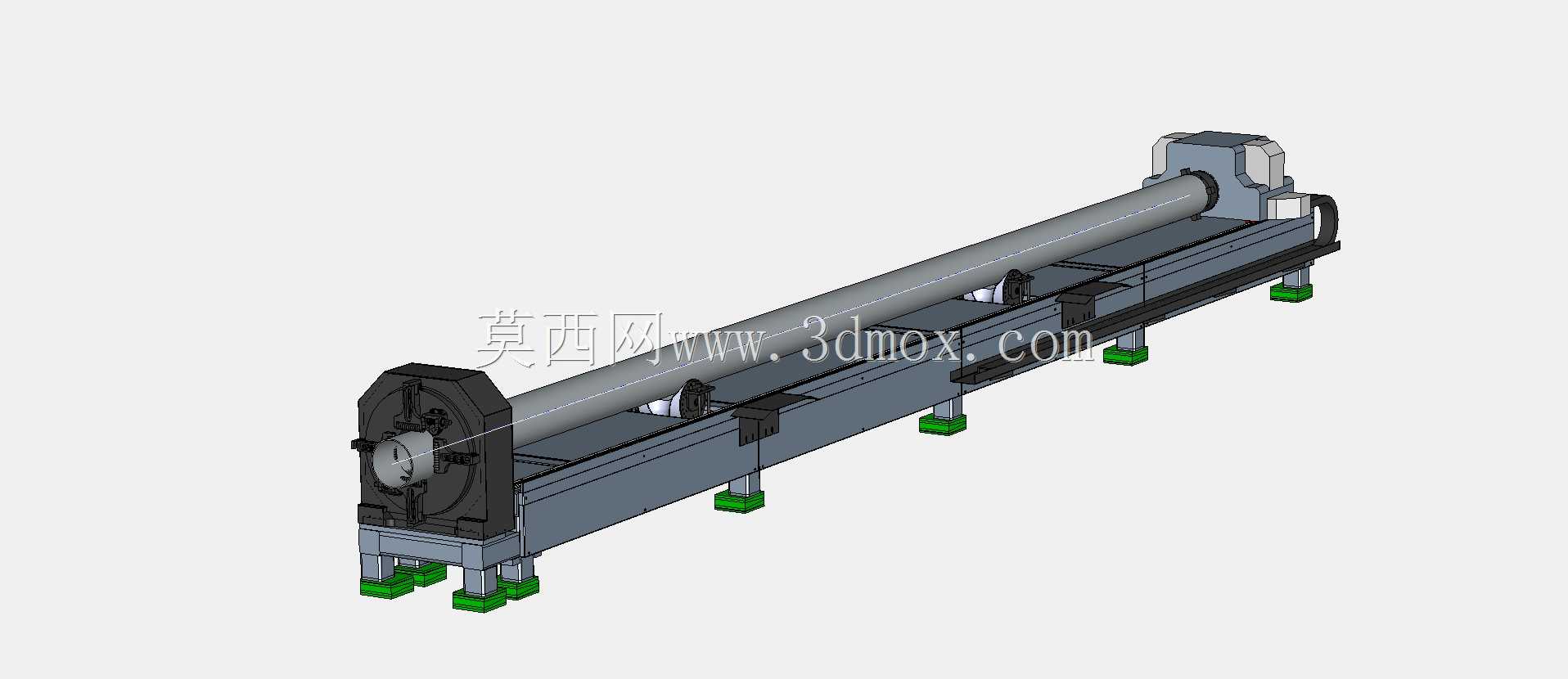

　　旋转切割部分由主轴卡盘、随动支撑和长管导向结构组成，适合圆管、方管及常见型材的连续加工。管材送进路径与板材切割区在主机侧部集成，防护门、软管走线和拖链布置均避开高运动干涉区。切割头搭载随动调高机构，在板面波动或管材回转偏心时保持喷嘴间距稳定；数控系统将平面轨迹与旋转轴坐标联动，用于实现相贯口、坡口和复杂管件端部形状。

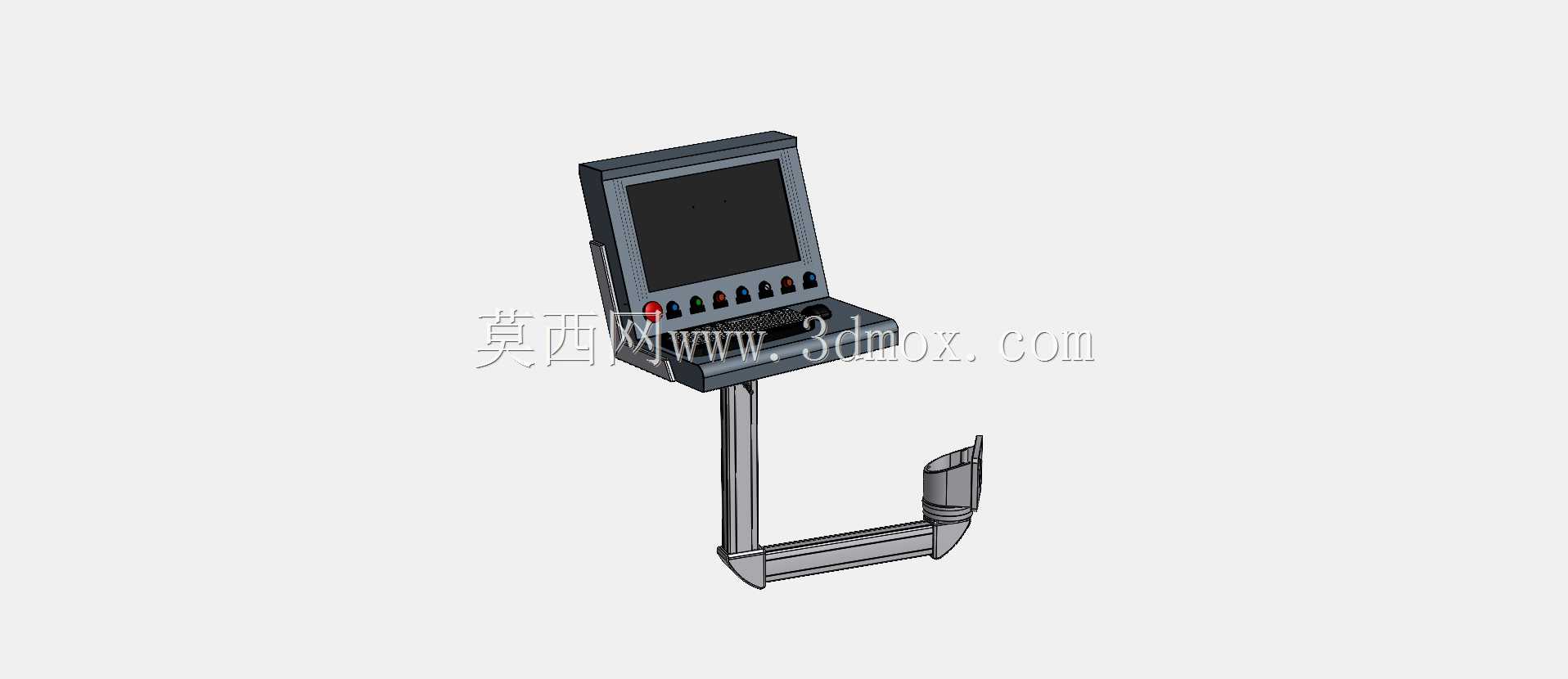

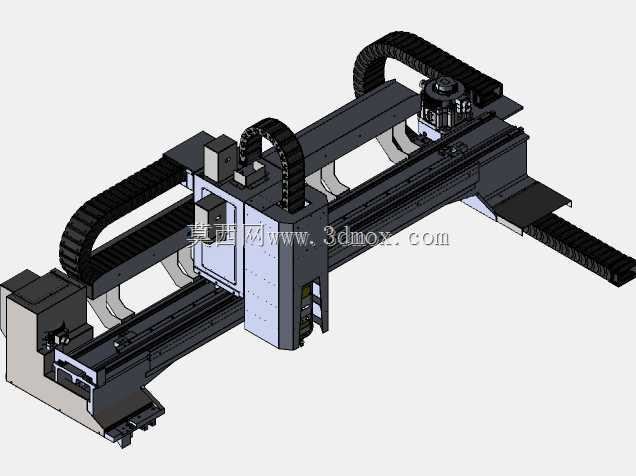

　　从建模角度看，设备外形包含床身焊件、横梁组件、激光切割头、操作屏、交换托盘、管材卡盘、防护罩、拖链、气路和冷却相关附件。各部件按实际装配关系分层，安装地脚、检修门开启范围、操作屏旋转位置和交换台升降空间均需要在三维布局中校核。选型时应结合板材最大幅面、管材长度与直径、上下料方式以及车间地基边界，确认设备两侧维护距离、排风接口和起重空间，避免后期产线集成时出现干涉。
