带交换台光纤激光切割设备结构

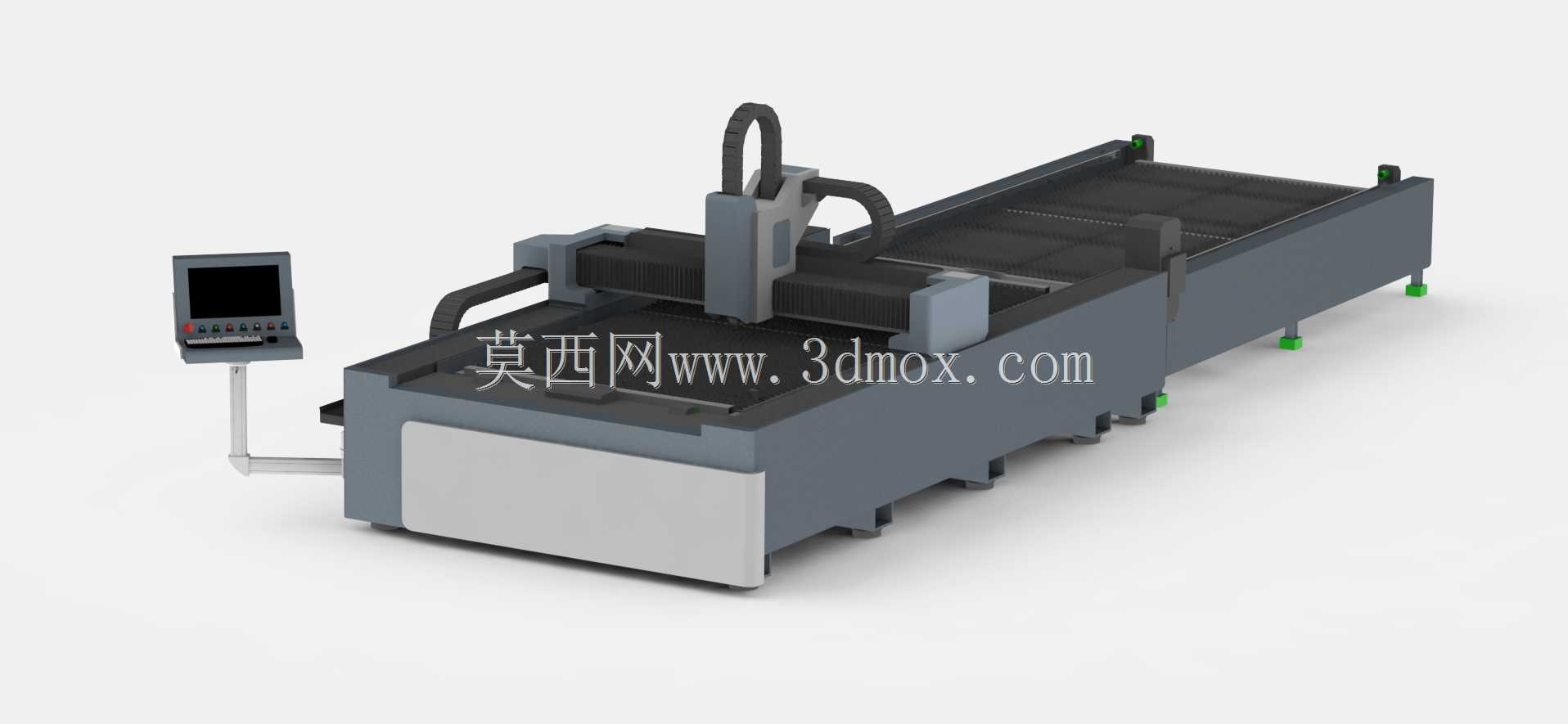

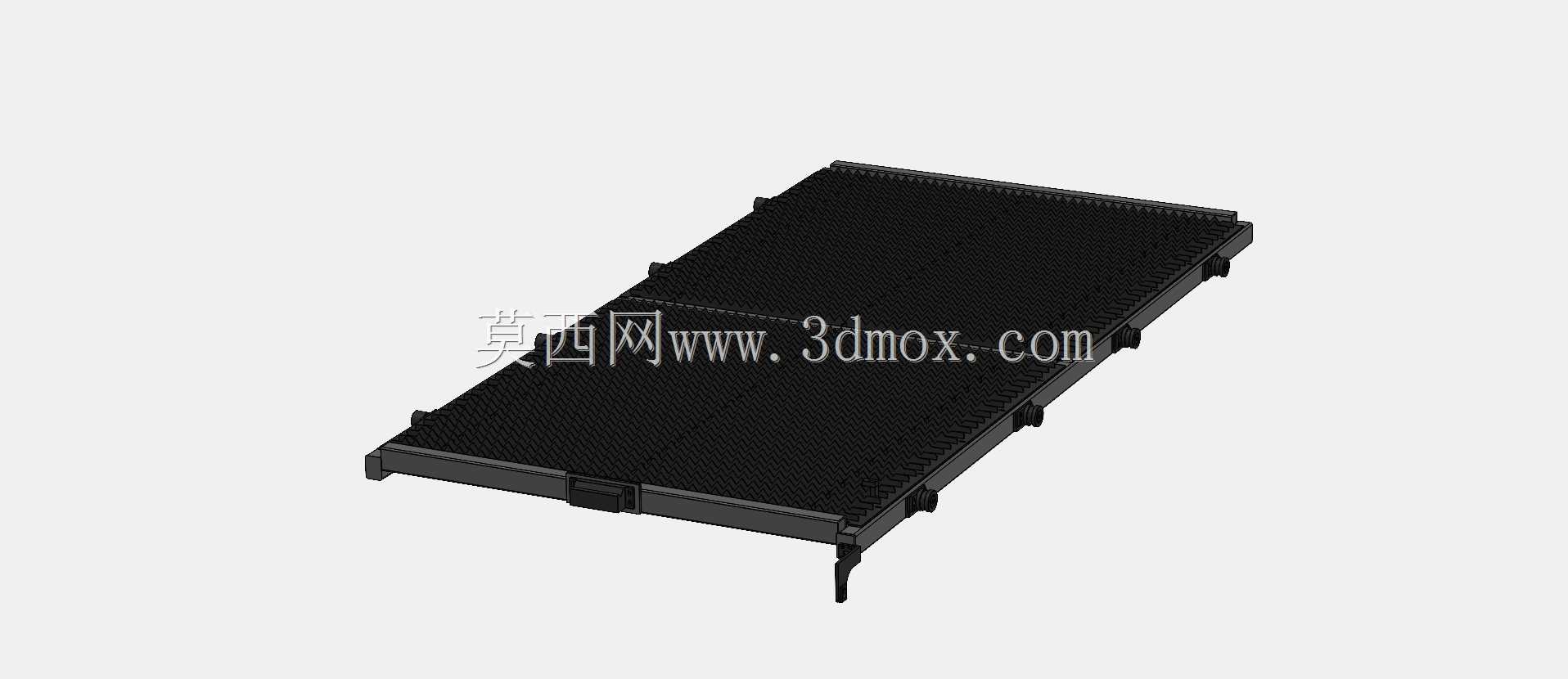

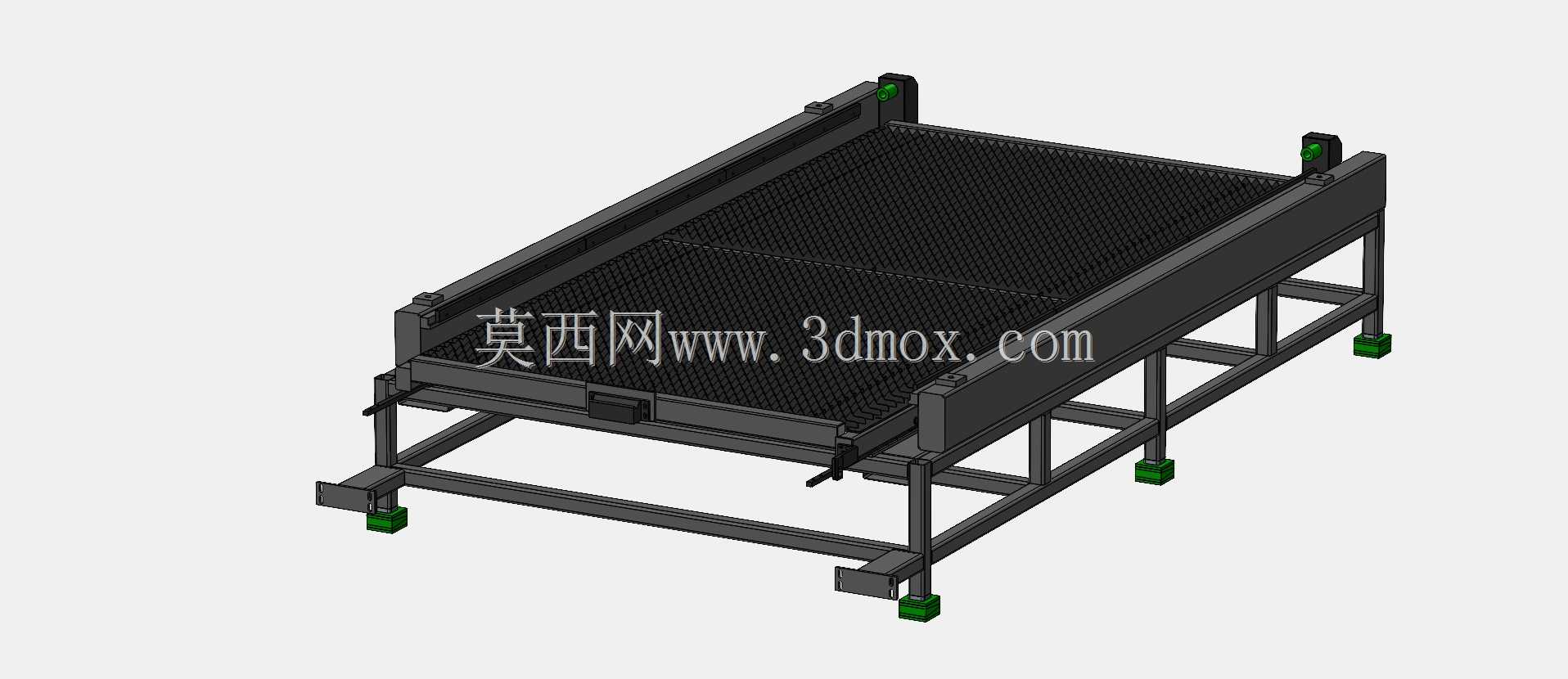

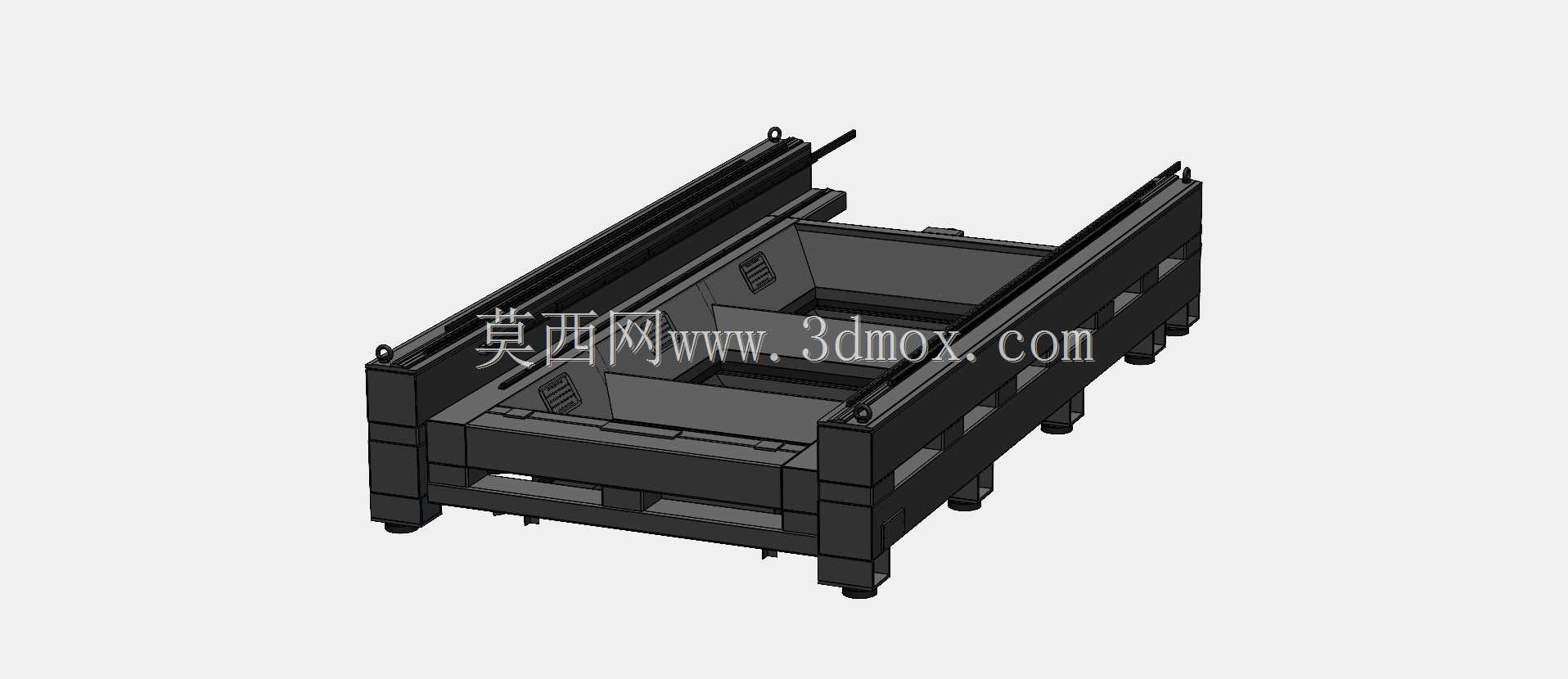

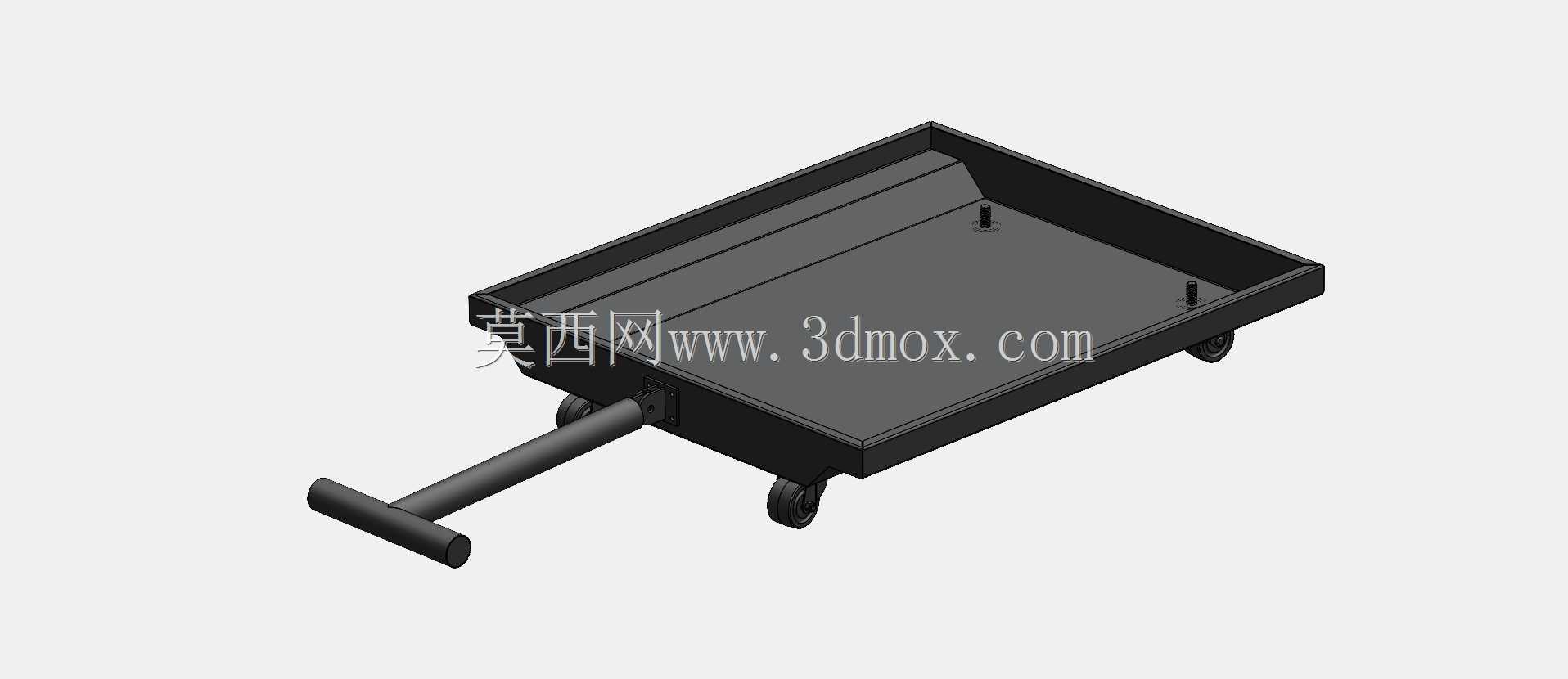

　　该设备面向钣金加工、工程机械、机箱机柜、厨卫五金、广告标识及钢结构配套等场景，主要承担碳钢、不锈钢、铝合金、镀锌板等金属板材的轮廓切割、开孔、切槽与异形件下料任务。相较单台面切割设备，交换工作台能够在主机进行切割作业的同时，于另一侧完成上料、定位、下料和废料清理，使激光头的等待时间明显缩短，适合批量板材连续加工。整机布局采用长床身、龙门移动切割头和双侧交换托盘的形式。床身作为基础承载件，需要承受板材重量、横梁高速运动惯性以及切割过程中的振动，因此在建模时重点保留了机架分段、支撑脚、台面框架和外围护罩的相对关系。工作台面布置有密集支撑结构，用于托举大板并减少薄板受热后下垂；托盘交换区域与切割区域相互独立，料台沿轨道进出，便于行车、

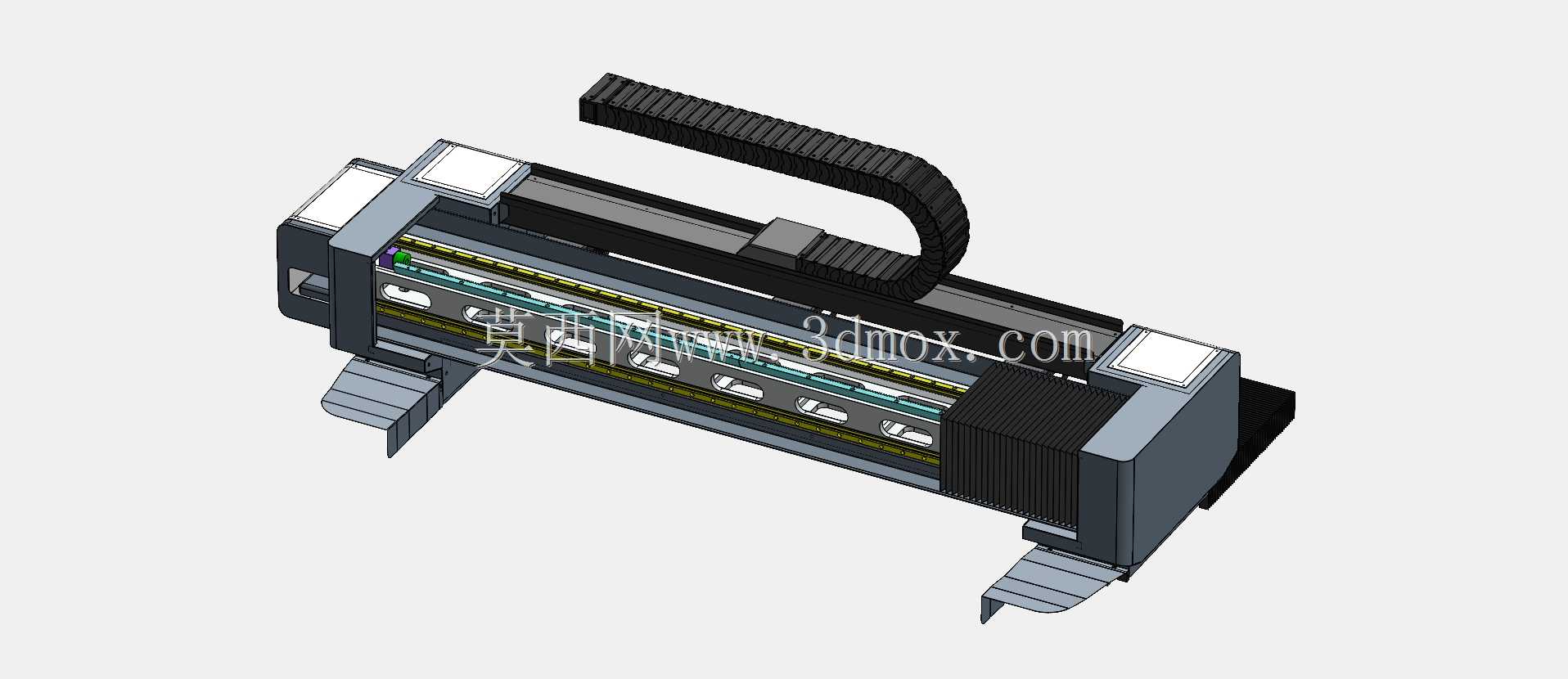

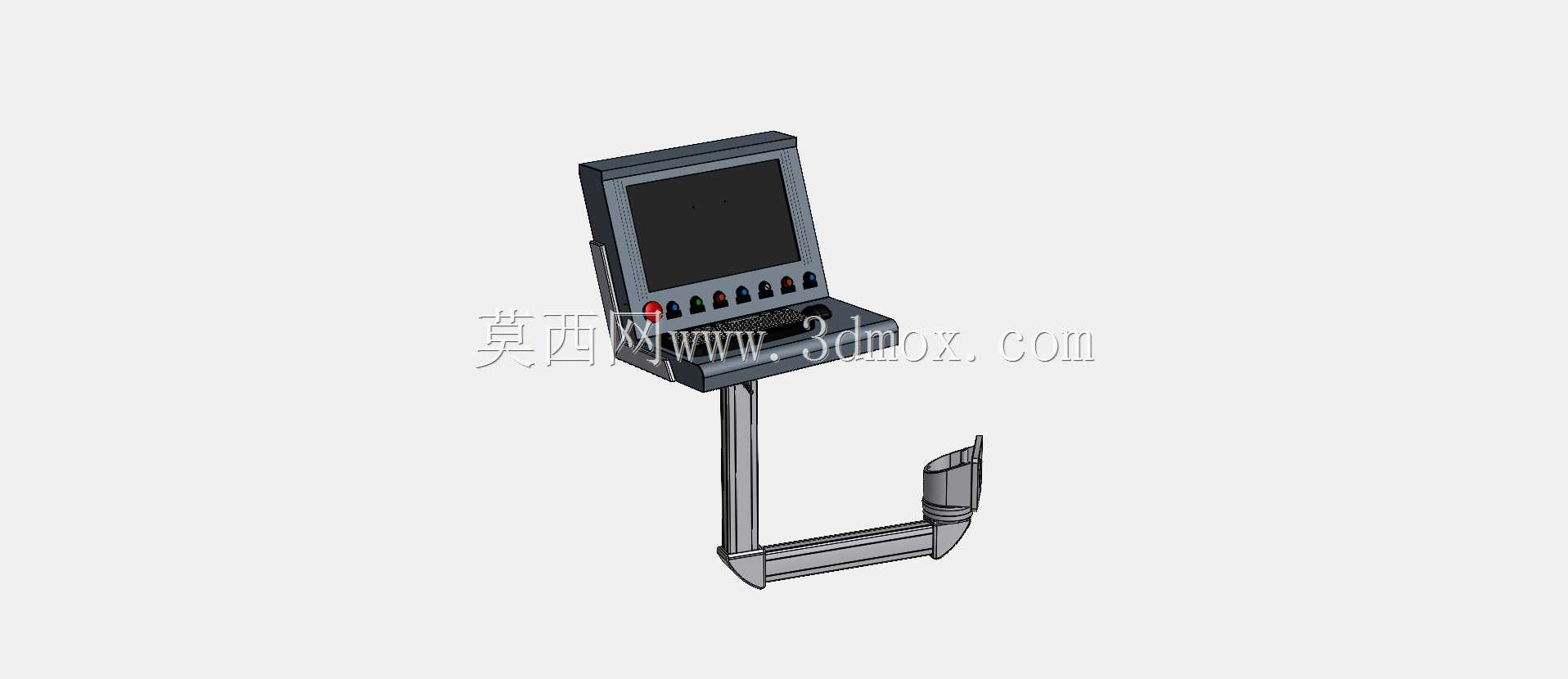

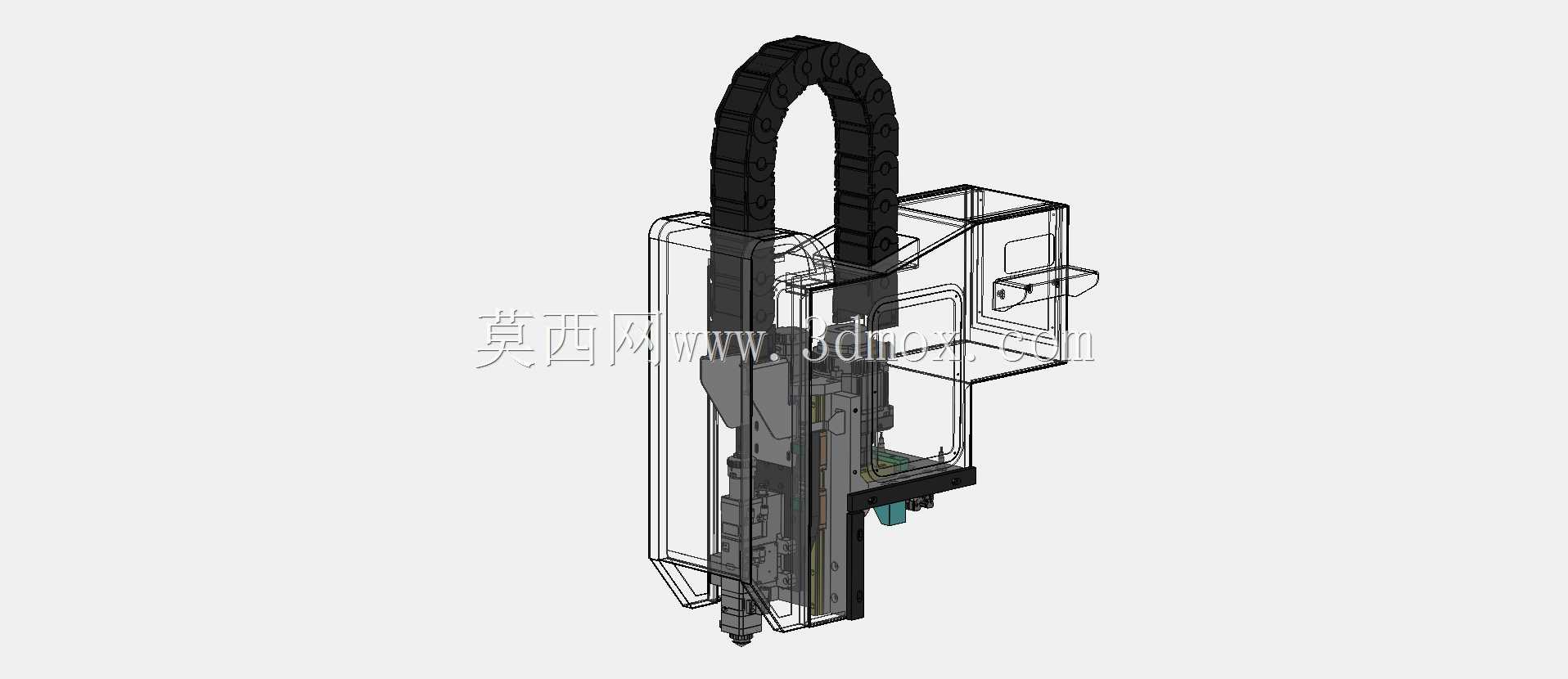

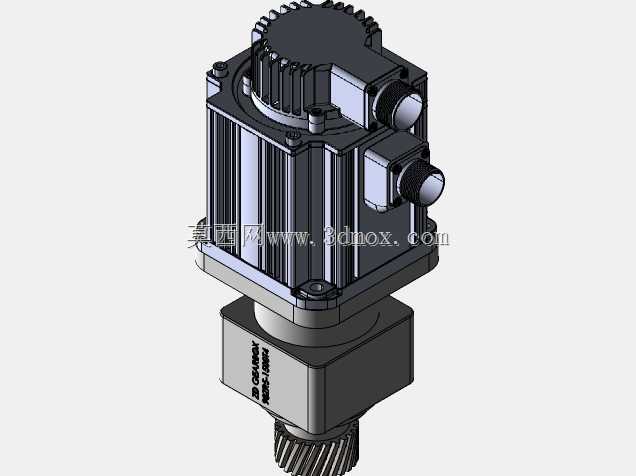

　　叉车或人工辅助上下料。切割执行部分由横梁、滑座、Z轴升降体、激光切割头、拖链和管路组成。横梁沿床身长方向运动，滑座沿横梁横向运动，Z轴负责随板厚和焦点高度进行升降。光纤电缆、气体管路和控制线缆通过拖链收纳，避免高速移动时干涉。侧置操作站采用悬臂连接，面板可随操作人员站位调整角度，便于在准备阶段查看程序、调整参数并观察加工状态。设备外护罩围绕切割区域设置，后部和侧面布置除尘及抽风接口，用于收集切割烟尘；床身端部预留激光器、冷水机、控制柜和气源接口的安装空间。现场布置时，除了设备本体长宽区域，还需在交换台两侧预留板材堆放、托盘拉出和维护检修距离，操作站一侧应保留人员通行与紧急停止可达空间，后部需考虑除尘管道、电缆桥架和冷却管路连接。

　　建模过程中，运动部件与固定护罩、拖链弯曲半径、工作台交换行程、切割头上下极限、检修门开启范围均需要进行空间校核。该结构既体现了光纤激光切割机高速、高精度、低接触加工的特点，也通过双工作台交换逻辑提升了设备利用率，可作为机床方案设计、产线布局评估和自动化上下料改造的参考。
