带拉链立袋三边封制袋生产设备结构

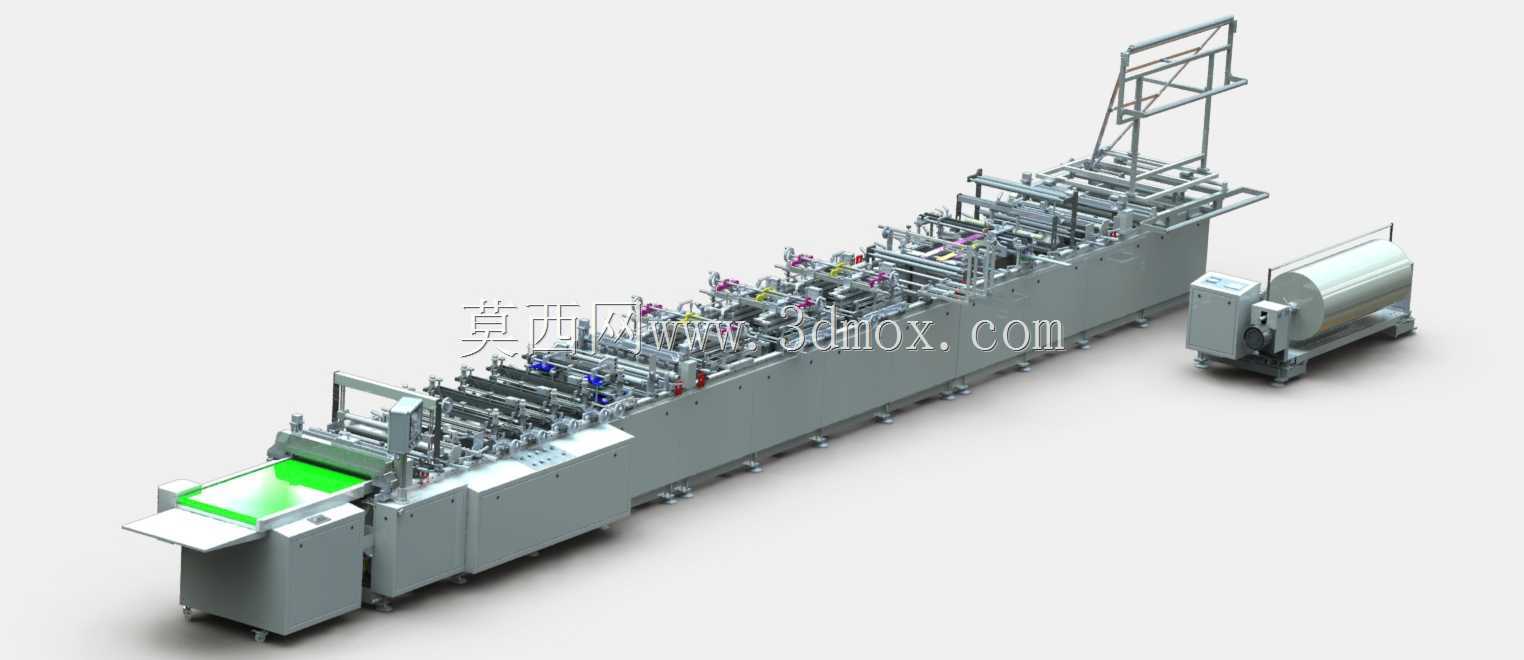

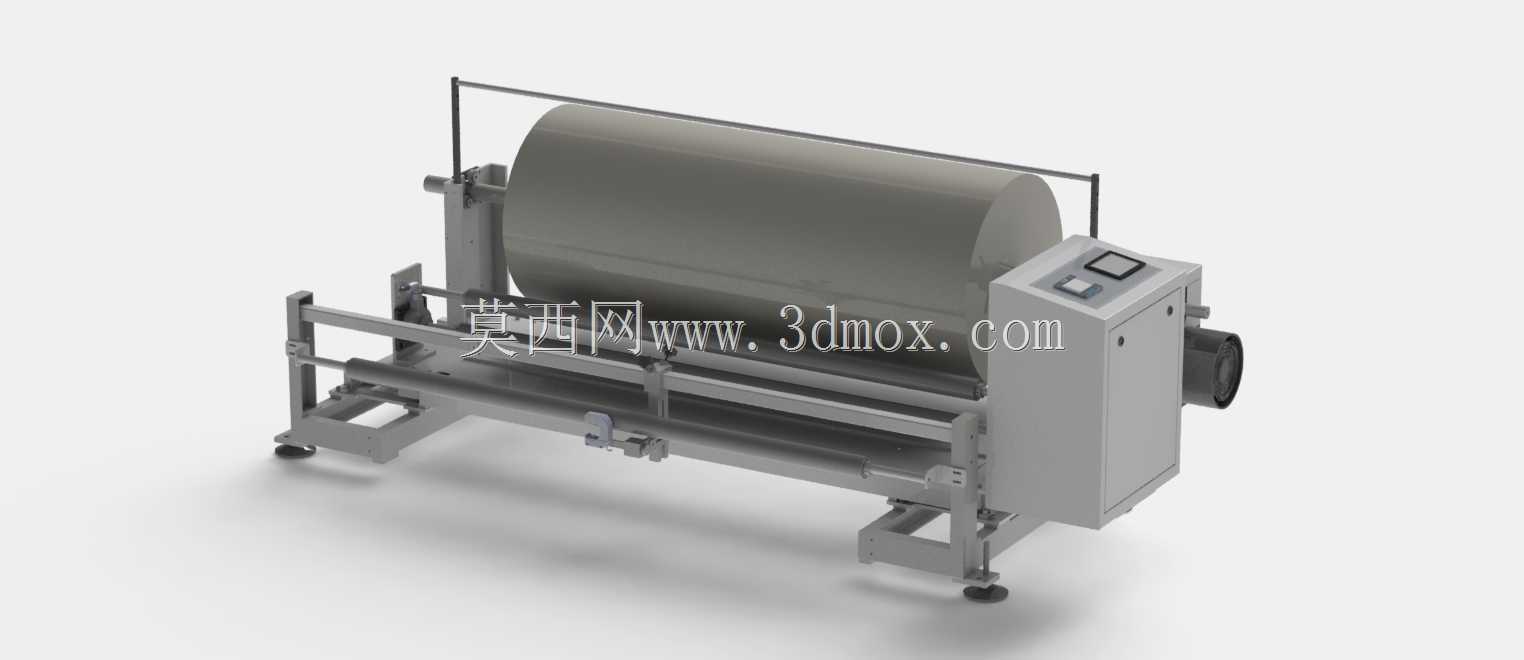

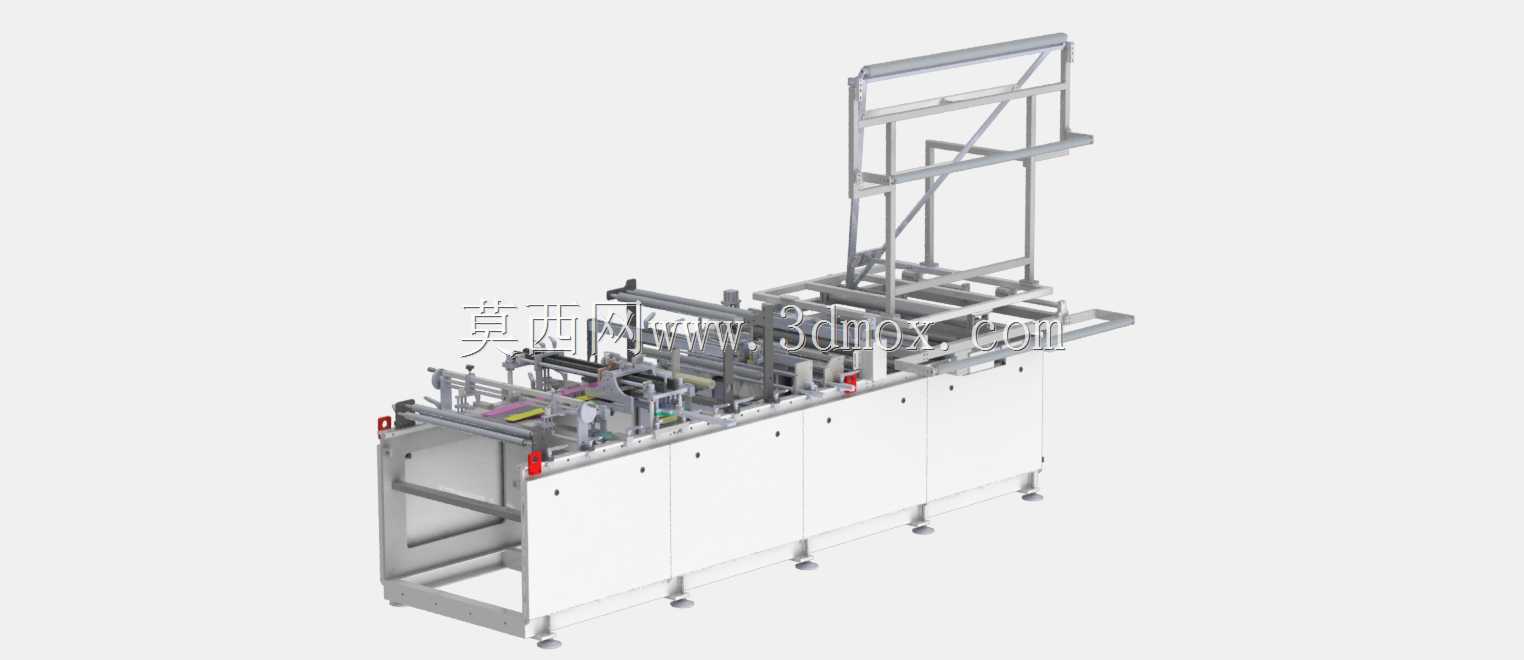

　　这套设备面向软包装生产场景，主要用于加工带可重复密封拉链的直立式三边封包装袋，适配PA+PE复合膜材的连续化生产作业，可覆盖休闲食品、日化分装、农副特产、电子元器件防护包装等多个领域的袋型供给需求，能在单条产线上完成从膜材放卷到成品袋输出的全工序加工，支持双车道同步作业提升单位时间产出效率。从产线布局来看，设备采用长条形直线排布结构，进料端设置独立放卷工位，搭载大直径膜卷承载机构，可适配不同幅宽的复合膜卷上料，放卷端自带张力调节辊组，能在高速走膜过程中维持膜面张力恒定，避免膜材拉伸变形或走偏褶皱，保障后续封合位置的精度。走膜路径上依次设置拉链上料与预贴合机构、纵向热封组件、横向热封工位、冷压定型单元、冲切易撕口结构、定长裁切机构，

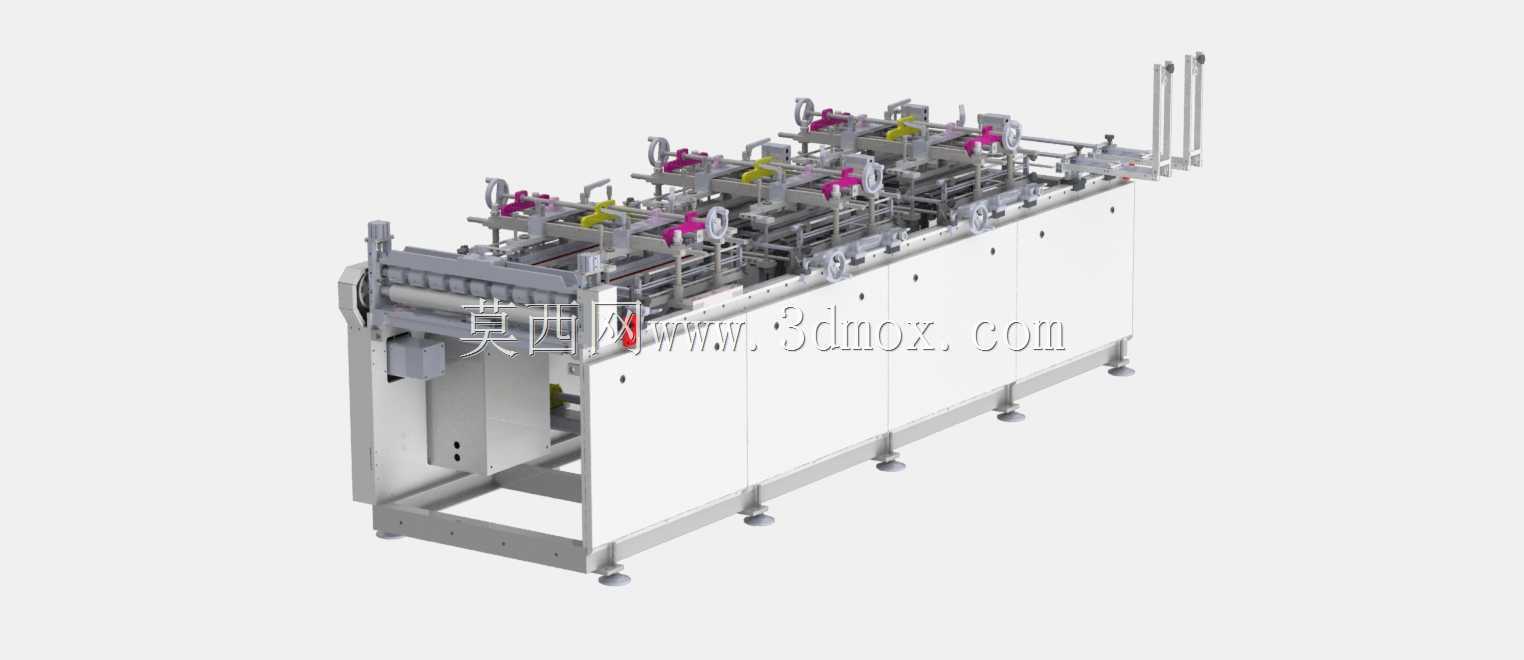

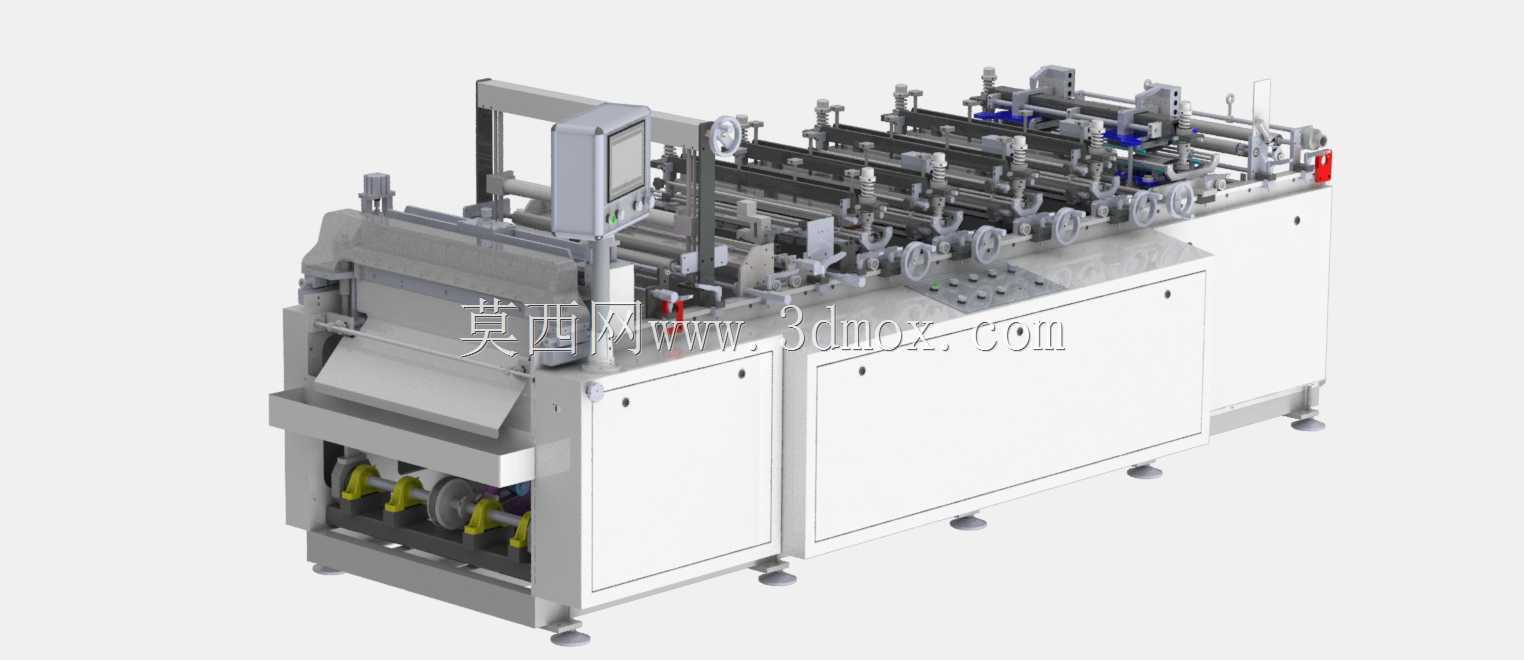

　　末端配置成品袋输出接料台，各工位之间通过同步带与夹持输送链衔接，走膜步距可根据袋长参数灵活调整，适配不同规格尺寸的袋型生产。设备的热封组件采用分区控温设计，可根据复合膜层的材质特性分别设置上下封合辊的温度参数，封合压力通过调压阀独立调节，能保障三边封合位置的密封强度均匀一致，避免出现虚封、过封导致的袋体渗漏或封边脆裂问题；拉链贴合工位设置定位导向结构，可将拉链带精准对齐袋口预设位置，预封后再进入主封合工位完成牢固粘接，保障成品袋拉链开合顺畅，无错位、翘边问题。侧边边角撑袋结构是这套设备的特色功能单元，可在封合过程中对袋体侧边进行预撑定型，让成品直立袋灌装后可保持稳定的站立形态，提升货架展示效果，同时侧边封合轨迹经过优化，

　　可减少封边位置的应力集中，提升袋体盛装内容物后的抗撕裂性能。从安装边界来看，设备主体长度适配常规软包装车间的产线排布需求，进料端放卷机构与主体机架采用分体式衔接设计，可根据车间场地空间调整放卷工位的摆放角度，设备底部设置可调式支撑脚，可在不平整地面完成水平校准，保障高速运行过程中的设备稳定性；操作侧预留足够的维护操作空间，各热封、裁切工位均设置安全防护门与联锁停机装置，避免操作人员误触高温部件或运动机构。设备的驱动系统采用集中传动配合独立工位微调的结构，主电机通过减速箱驱动主输送轴，各功能工位的动作时序通过凸轮机构与电控系统协同匹配，可在连续走膜过程中完成各工序的同步动作，减少间歇启停带来的效率损耗与膜材定位误差。

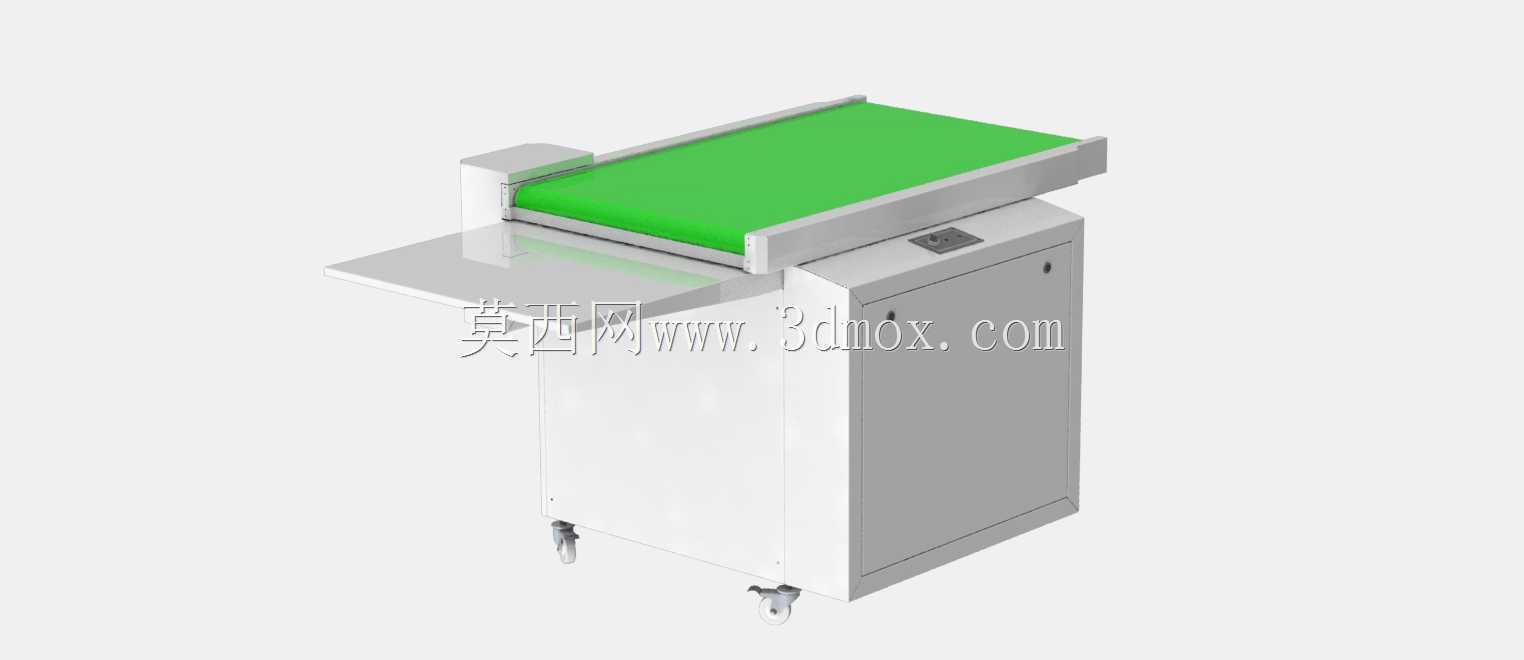

　　成品输出端的接料台采用倾斜导料结构，裁切完成的成品袋可顺着导料面整齐堆叠，方便操作人员批量收集转运，设备还预留了后续加装打码、排气、冲孔等附加功能模块的安装位，可根据生产需求拓展对应功能，适配更多特殊袋型的加工需求。在结构设计过程中，重点考量了膜材走料的平顺性，所有过辊均采用轻量化铝合金材质制作，表面做硬质阳极氧化处理，减少膜材走行过程中的摩擦阻力，同时避免辊面粘污膜材影响成品外观；热封辊表面喷涂不粘涂层，可防止高温状态下复合膜层的热熔胶粘连辊面，减少生产过程中的清机维护频次。针对PA+PE复合膜的材质特性，设备的封合工位设置了梯度降温结构，热封完成后立刻进入冷压定型工位，通过冷却辊将封边温度快速降至热熔胶固化温度以下，避免封边位置在后续走料过程中出现拉扯变形，保障封边的平整度与密封强度。双车道作业模式下，两列袋型的加工工位独立可调，可同时生产两种相同规格的袋型，也可通过调整步距与封合位置适配小范围的尺寸差异，提升设备的生产柔性，减少换产调整的时间成本。
