全自动龙门式酸性镀锌表面处理产线

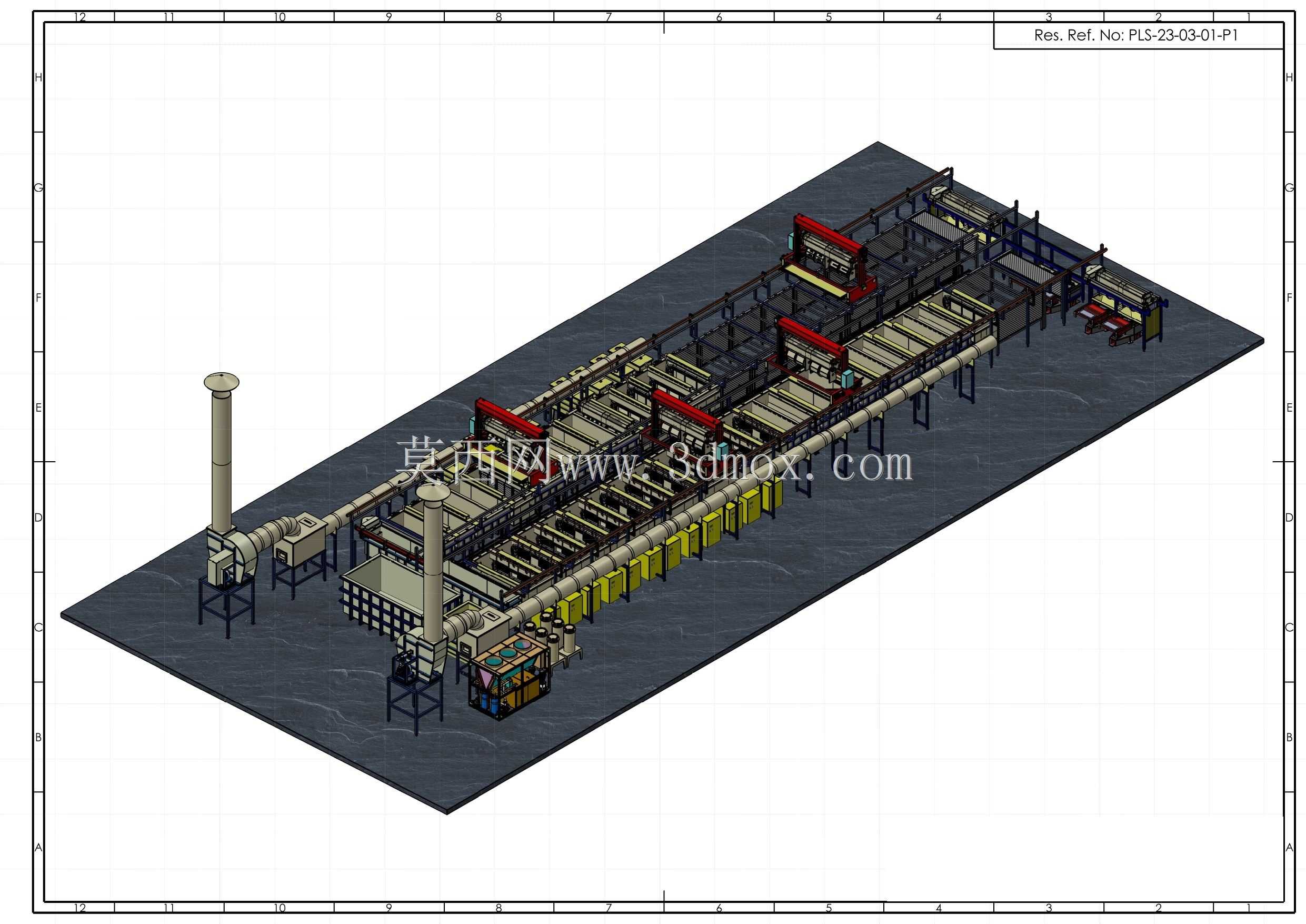

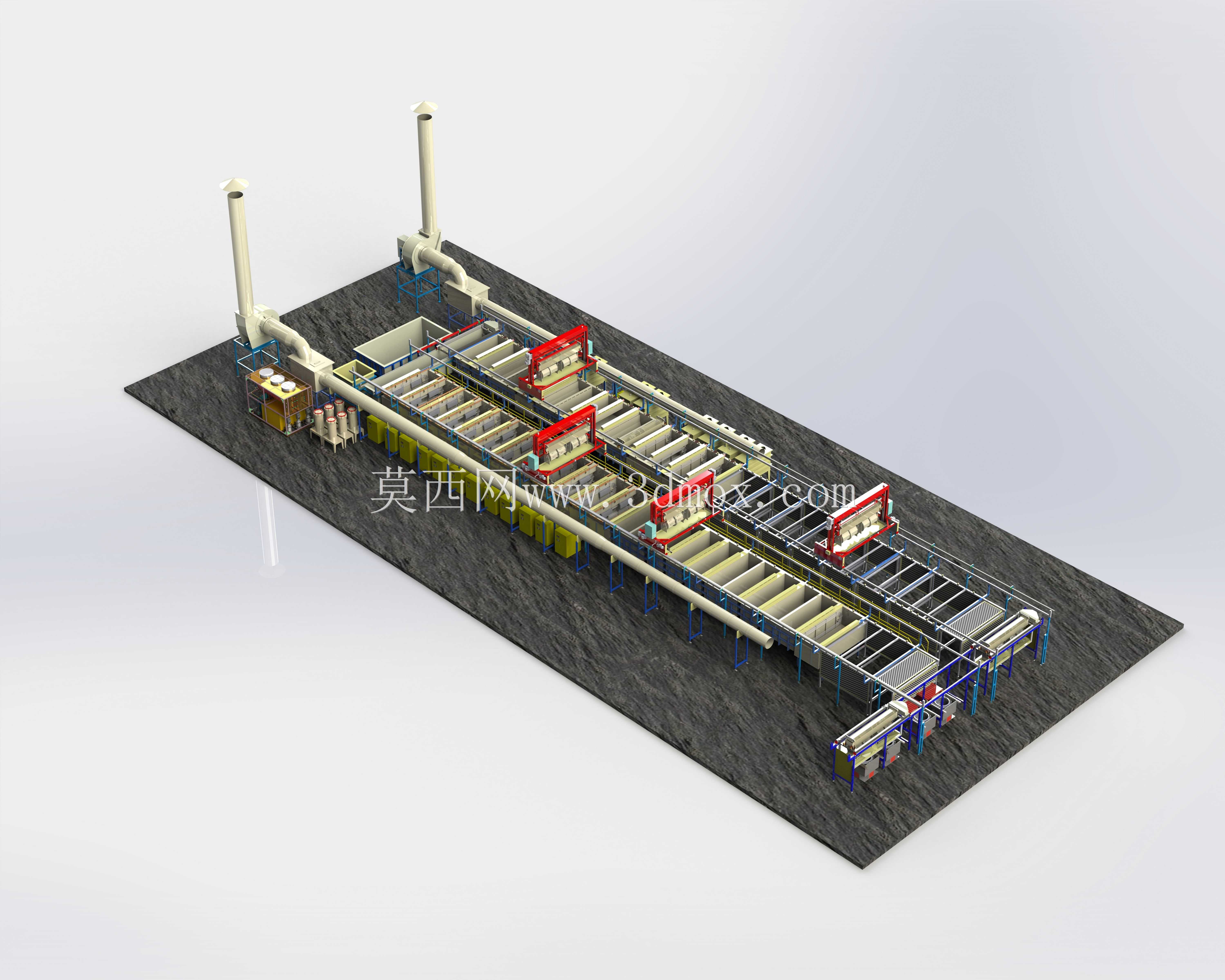

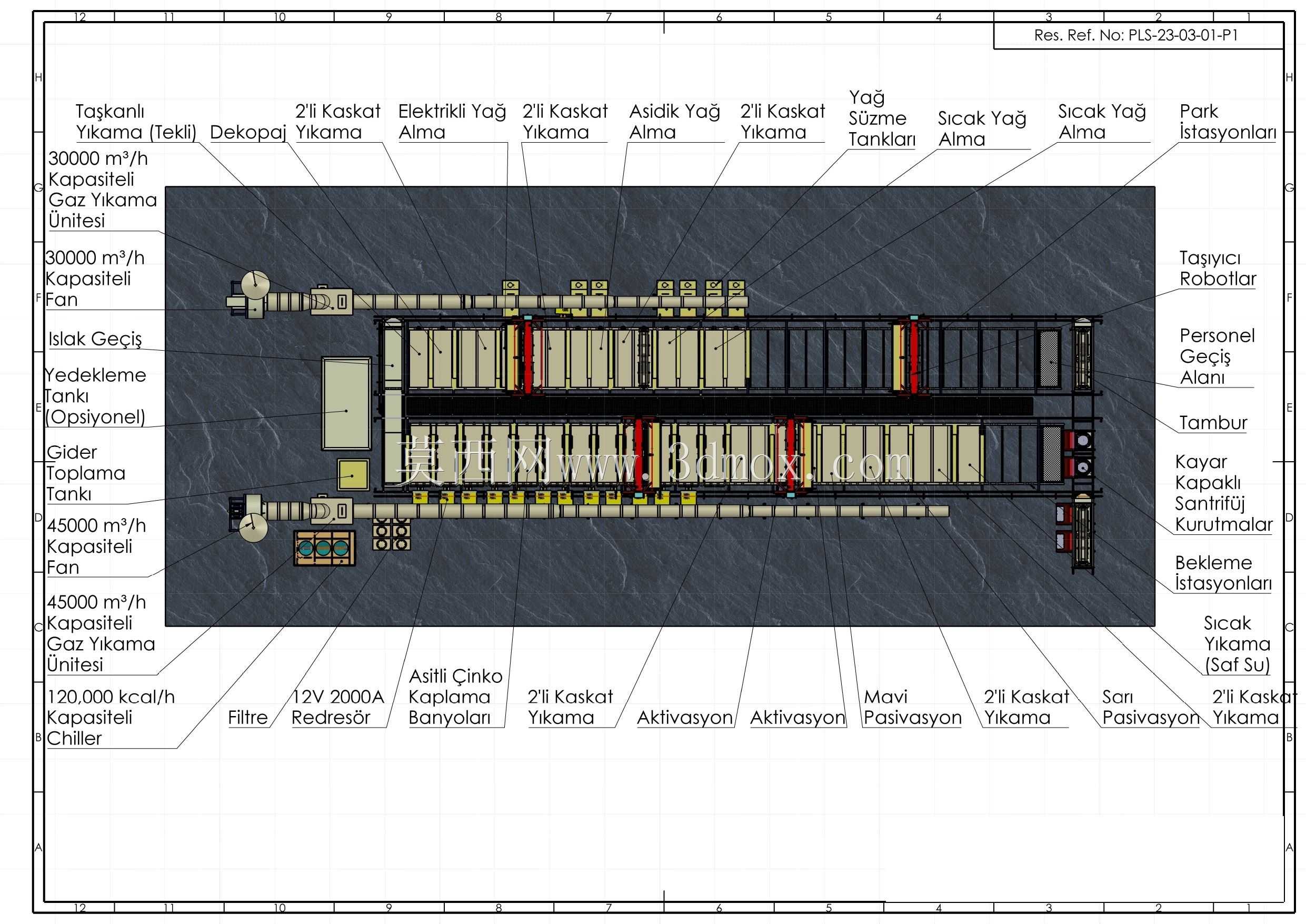

　　该套三维结构对应金属零部件表面处理车间常用的全自动酸性镀锌连续作业产线，整体采用长条形直线排布，沿车间纵深方向依次布置前处理除油、酸洗、水洗、镀锌、后处理钝化等多组工艺槽体，槽体上方架设龙门式自动吊运行车，负责挂载挂具与工件篮在各工位间按工艺节拍平移、升降，完成整筐工件的槽间转移。产线两端预留上下料工位，操作人员可在端部完成工件挂装、卸料，避免人员进入槽区接触腐蚀性药液。

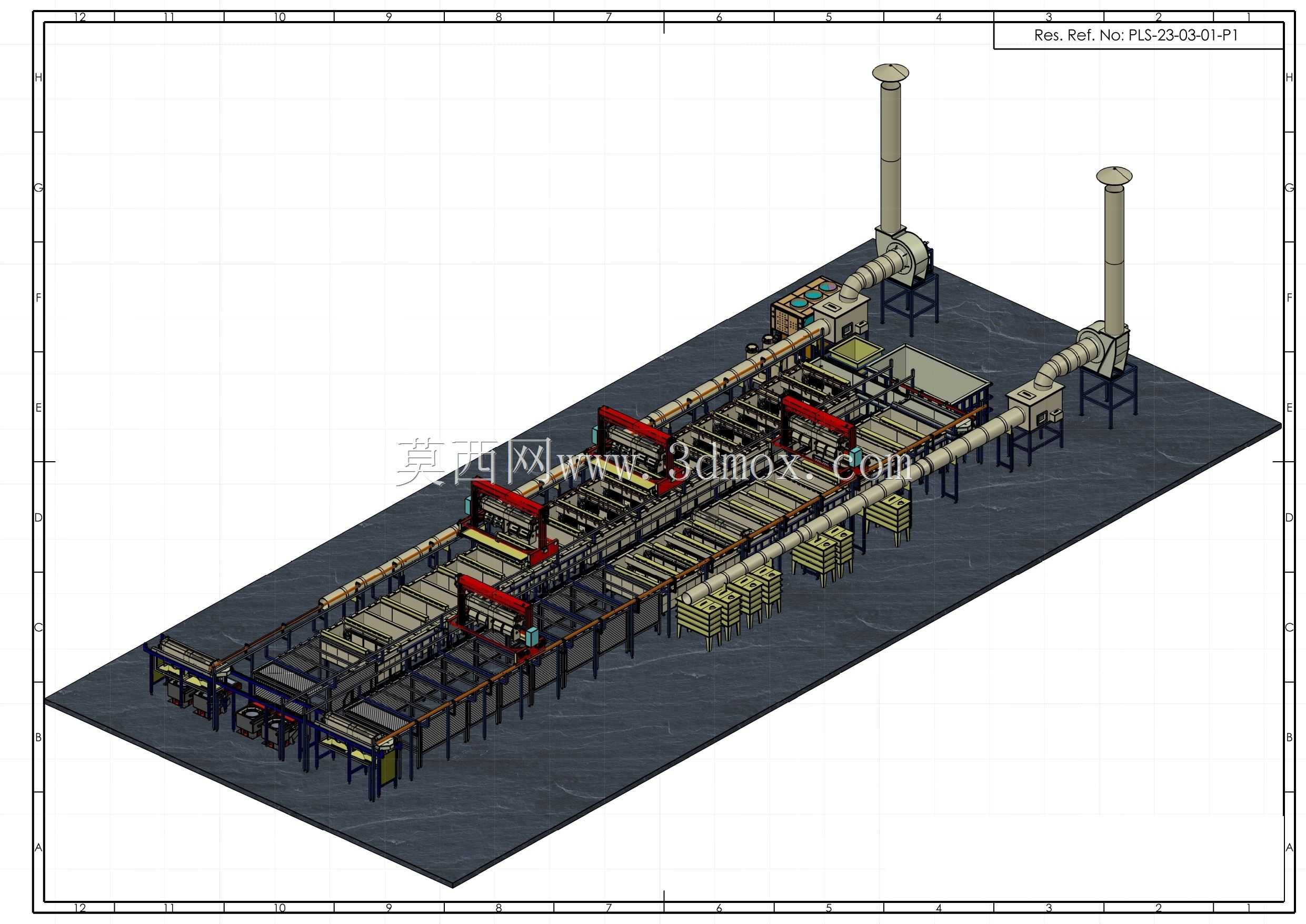

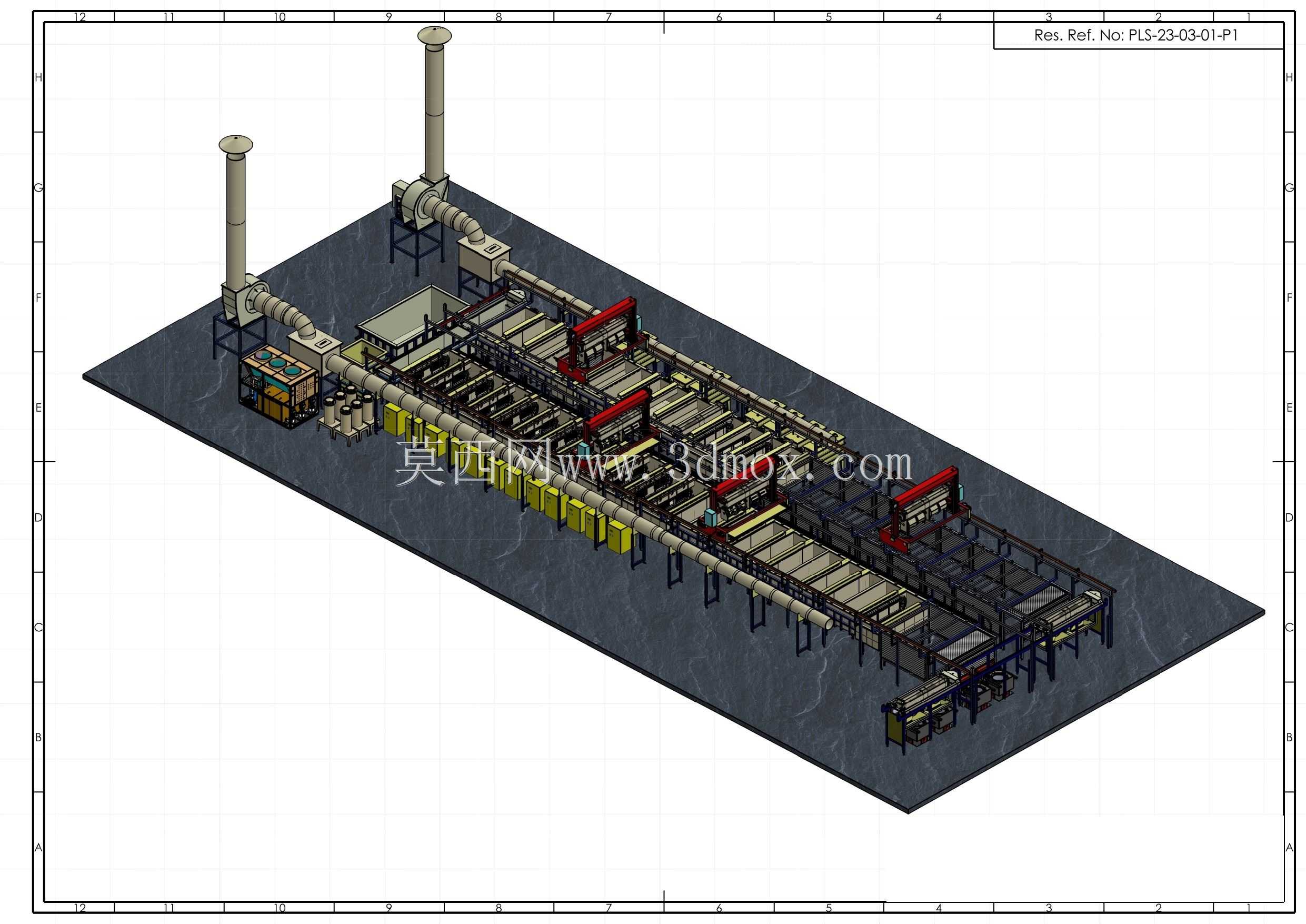

　　从现场安装边界来看，整套设备占地为狭长矩形，槽区两侧设置检修走道与药液管路敷设空间，端部排风系统通过两根竖向排气筒将槽面挥发的酸雾统一收集后外排，槽边配套排风罩沿产线长度方向分段布置，可在酸雾产生点位就近捕集，减少车间内腐蚀性气体扩散。槽体框架采用型钢焊接承托，槽间设置挡液边沿与导流坡，跑冒滴漏的药液可沿集液槽回流收集，避免腐蚀车间地面。

　　结构设计层面，龙门行车的行走轨道架设在槽体两侧的支撑立柱上，轨道标高需匹配工件挂具的最大升降行程，保证挂具完全提出槽液面后再横向移位，防止拖动药液跨槽污染。行车的升降吊钩预留多组挂点，可适配不同尺寸的挂镀工装，产能调整时仅需更换挂具即可兼容多品类中小五金件、结构件的镀锌加工。管路系统沿产线侧边分层布置，药液供给管、纯水冲洗管、压缩空气管分槽架设，阀门操作位集中在走道侧，方便运维人员快速切换工位补液、排污。

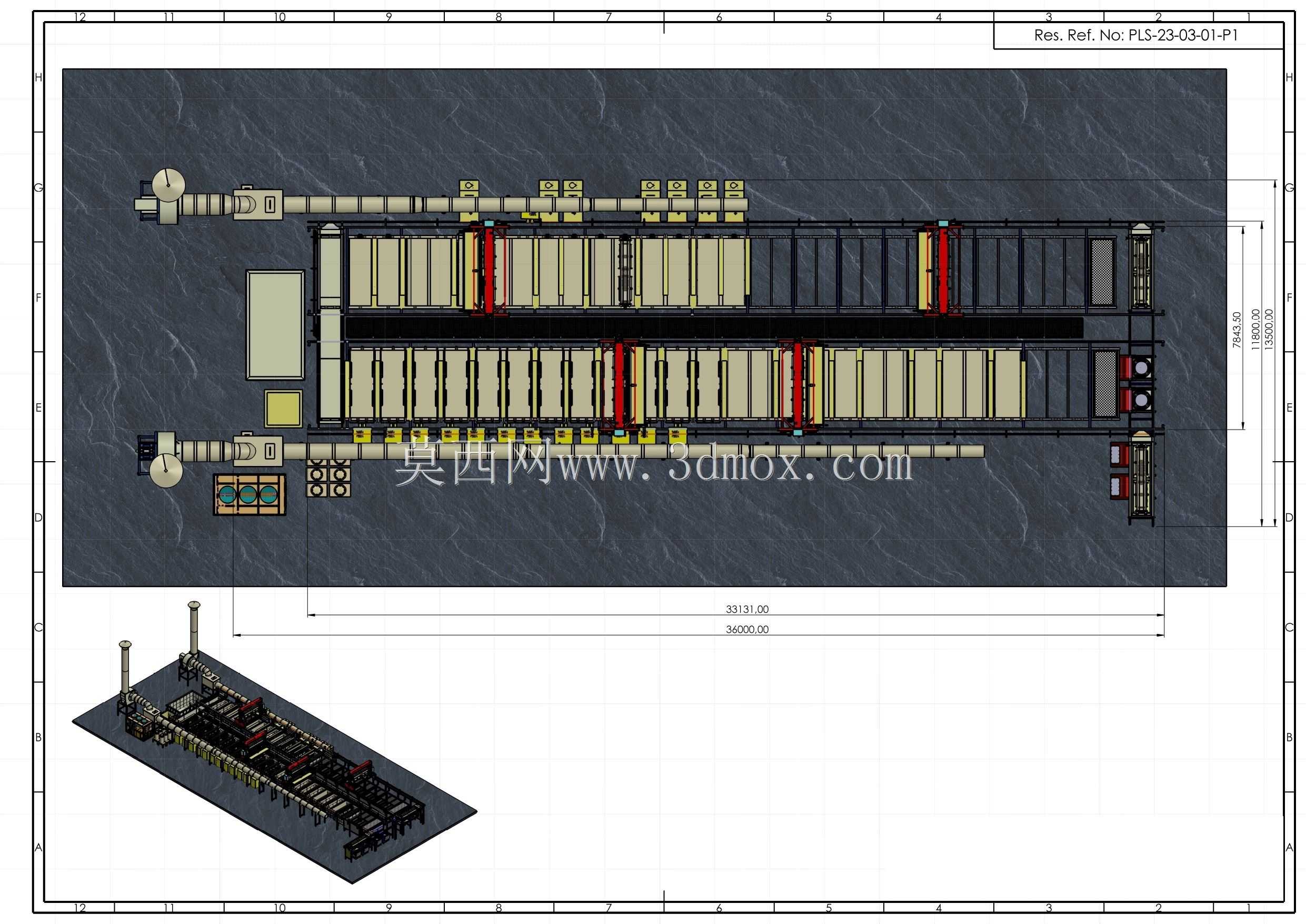

　　在实际应用场景中，这类产线多用于紧固件、冲压件、小型机加工件的防腐镀锌工序，酸性镀锌工艺沉积速度快、镀层均匀，适合大批量连续生产。建模时完整还原了槽体分隔、行车跨距、排风管道走向、端部操作平台的相对位置，可直接用于车间布局规划、设备干涉校验、土建预留条件核对：安装前可依据模型确认车间立柱、地下排污沟、排风井的位置是否匹配产线总长，核对行车运行极限位置与车间墙体、周边设备的安全间距，也可作为方案评审时向工艺人员展示工序流转路径的直观载体，排查槽体顺序、工位数量是否符合既定镀锌工艺时长要求。
