家用折叠铝合金四步登高梯结构设计

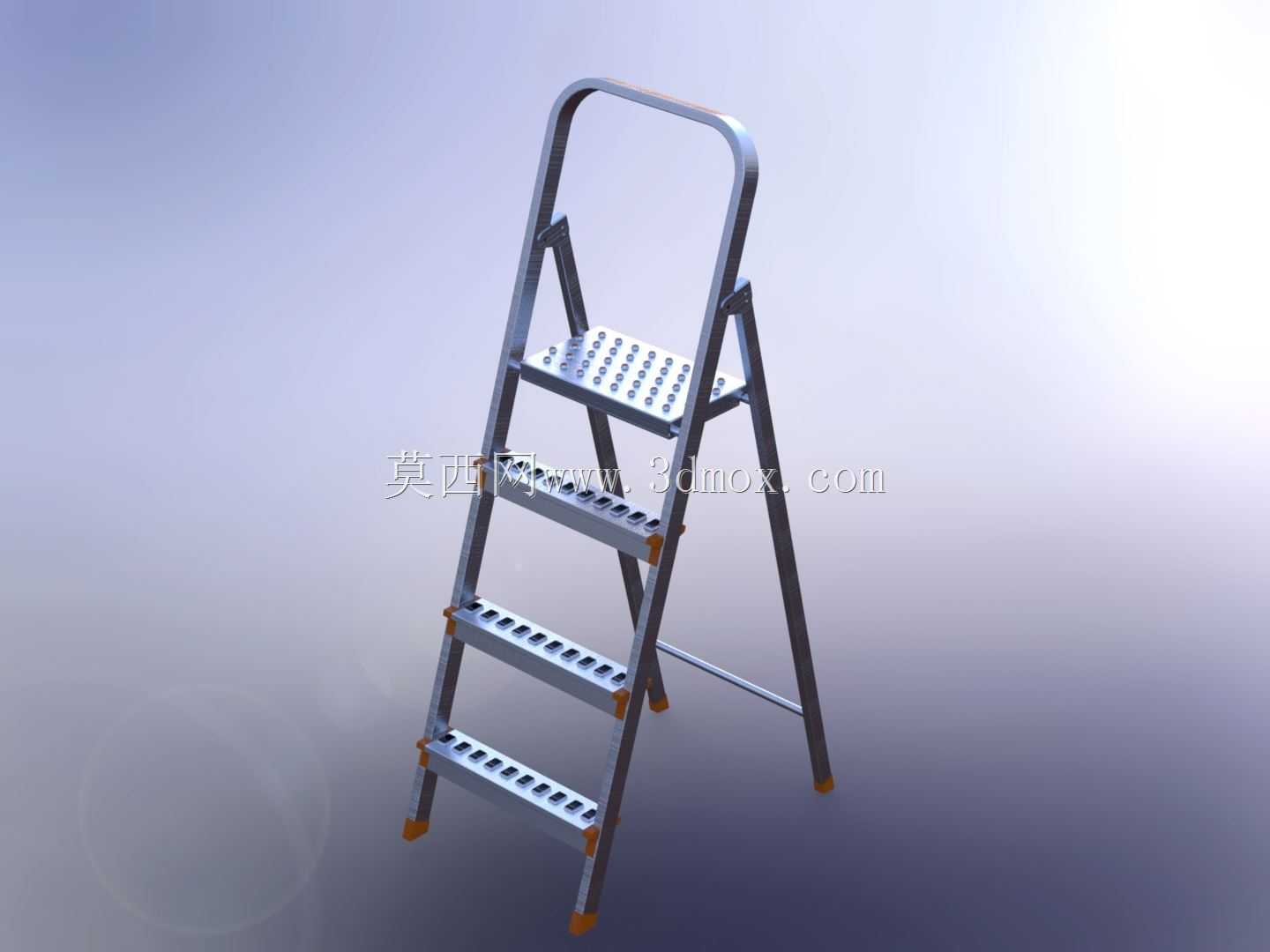

　　这款折叠式铝合金步梯主要面向室内短时登高作业场景，常见于家庭换灯泡、取吊柜物品、商铺理货、展厅布置以及车间低位设备检修等场合。相比直梯，人字梯结构不需要依托墙面支撑，展开后可独立站立，对使用场地的限制更小；相比大型移动登高平台，它重量轻、收拢后厚度小，能够塞进储物柜、门后或工具车侧面，搬运和存放都更方便。

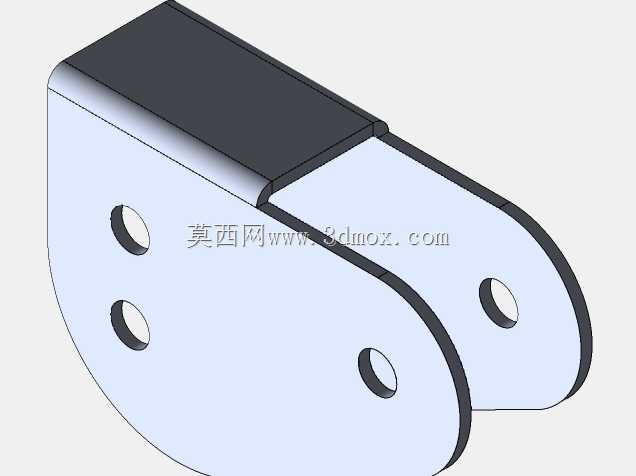

　　建模时先从梯架主骨架入手。前后两组梯腿采用矩形或异形铝合金管材拼焊、铆接而成，顶部通过铰链轴连接，形成可开合的人字支撑关系。前侧梯腿同时承担踏步支撑，后侧梯腿在展开后向后张开，与前腿形成稳定的三角形支承。为避免使用中突然收拢，两侧靠近中部位置设置拉杆或铰接撑杆，展开到位后撑杆自动拉直并形成限位，收梯时再手动脱开。这个部位需要重点校核铰链销轴、撑杆铆钉和梯腿连接片的受力，因为人员踩踏时的侧向晃动会反复作用在这些节点上。

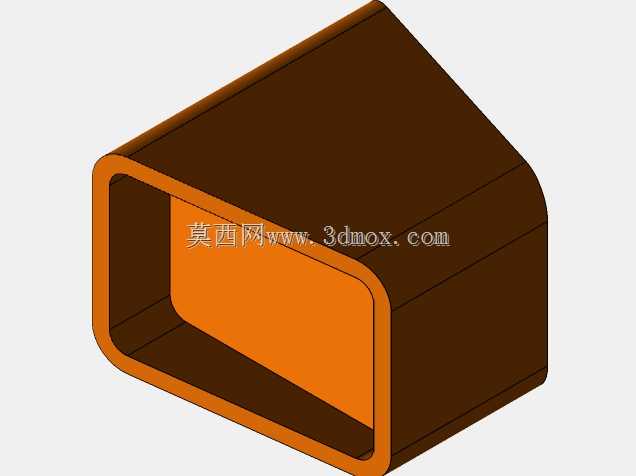

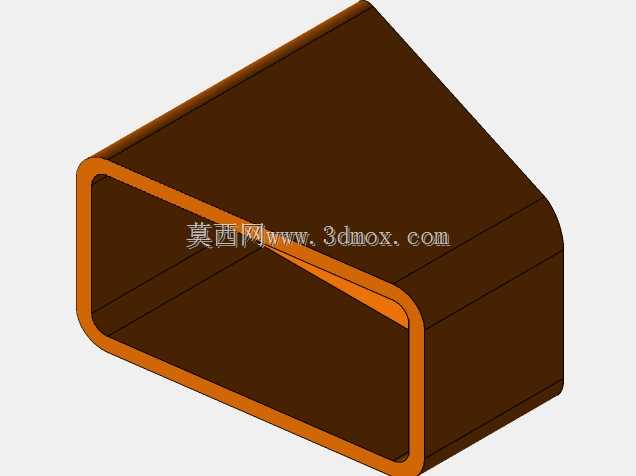

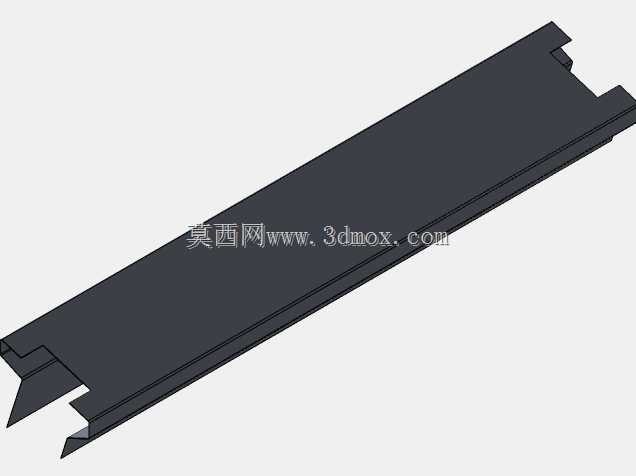

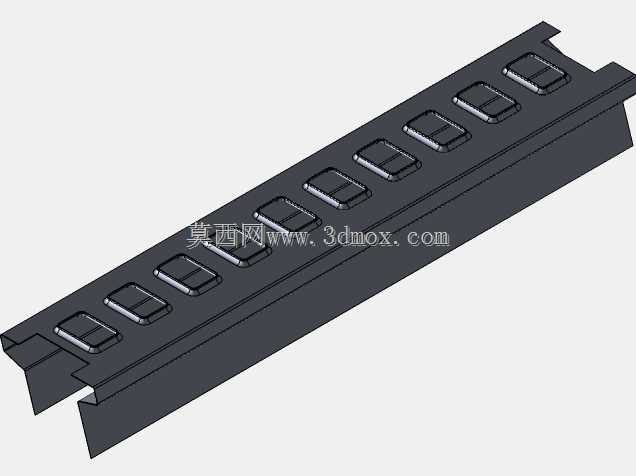

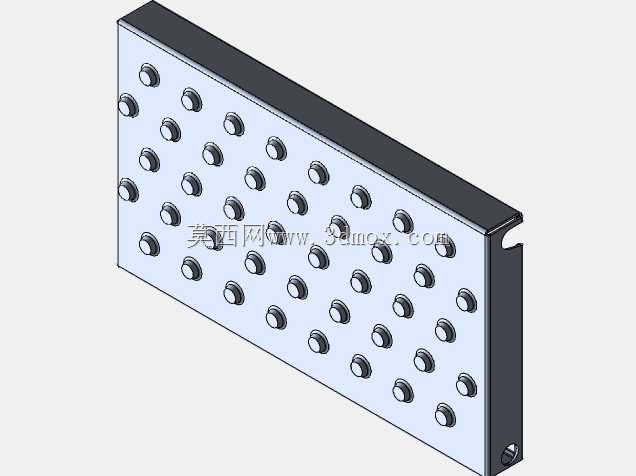

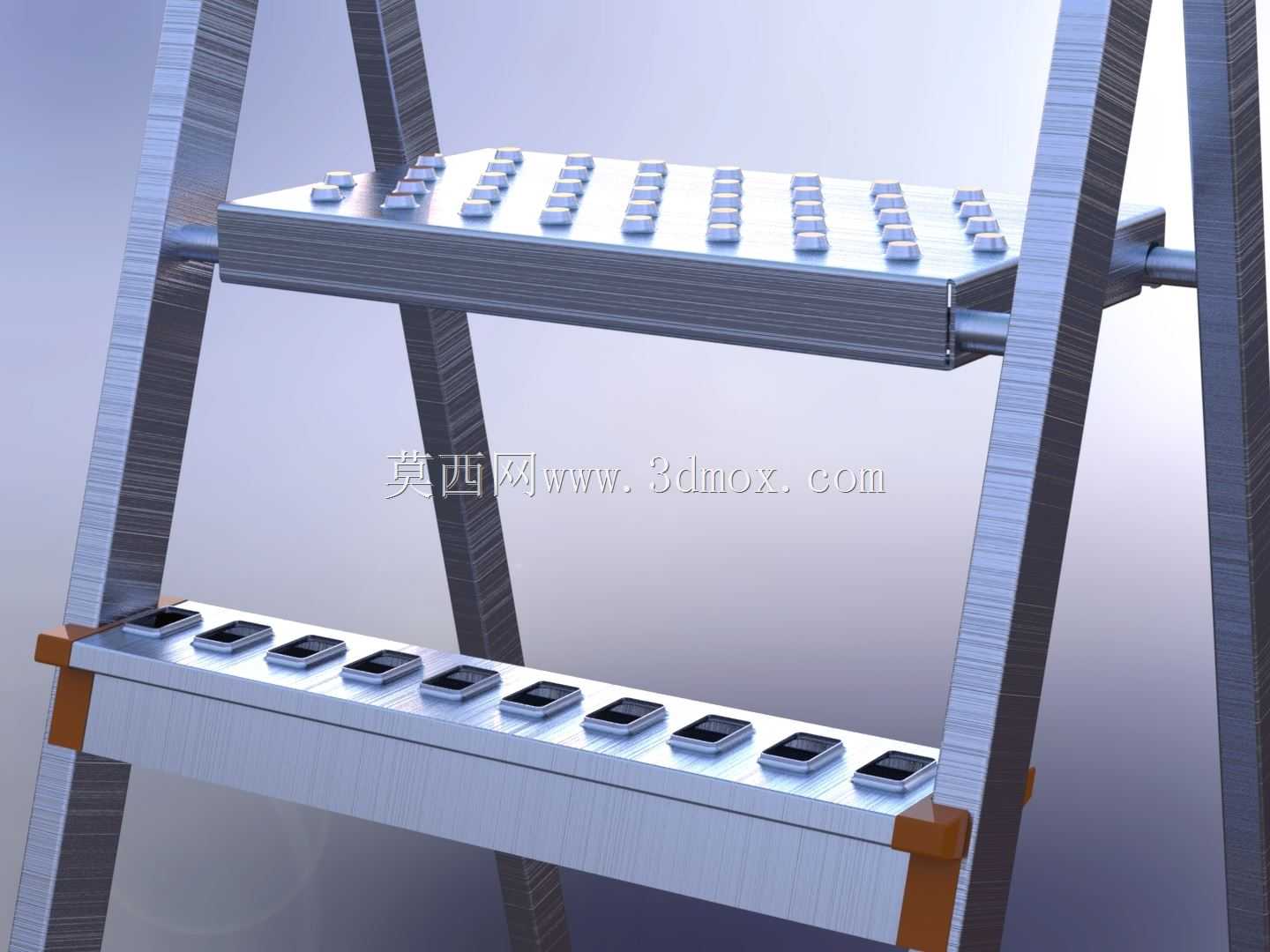

　　踏步采用带防滑孔或防滑纹的铝合金踏板，踏板两端与前梯腿通过铆接或螺钉连接，踏面略向外宽出，便于脚掌完整踩放。最上方设置带护栏的高扶手，使用者登顶后可手扶，降低身体前倾时的失稳风险。梯脚端部套入橡胶或塑胶脚垫，脚垫与地面接触面积适当放大，既增加摩擦，也能避免铝管直接刮擦地砖、木地板。四个脚垫的高度差和地面贴合情况在装配中需要检查，防止出现三支点着地、梯身晃动的问题。

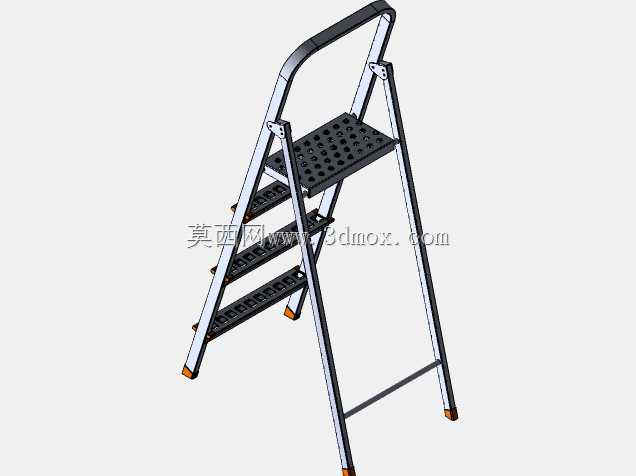

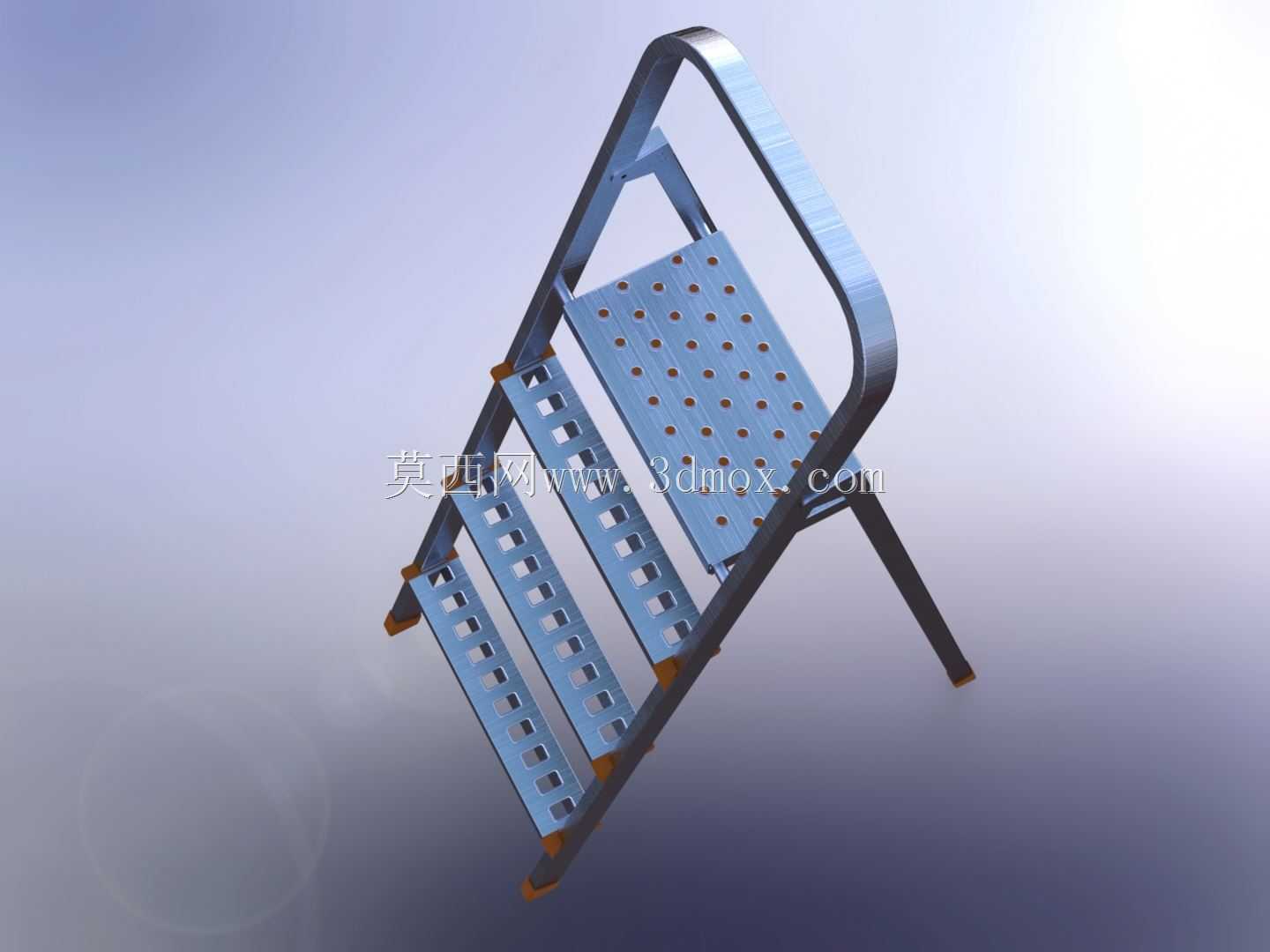

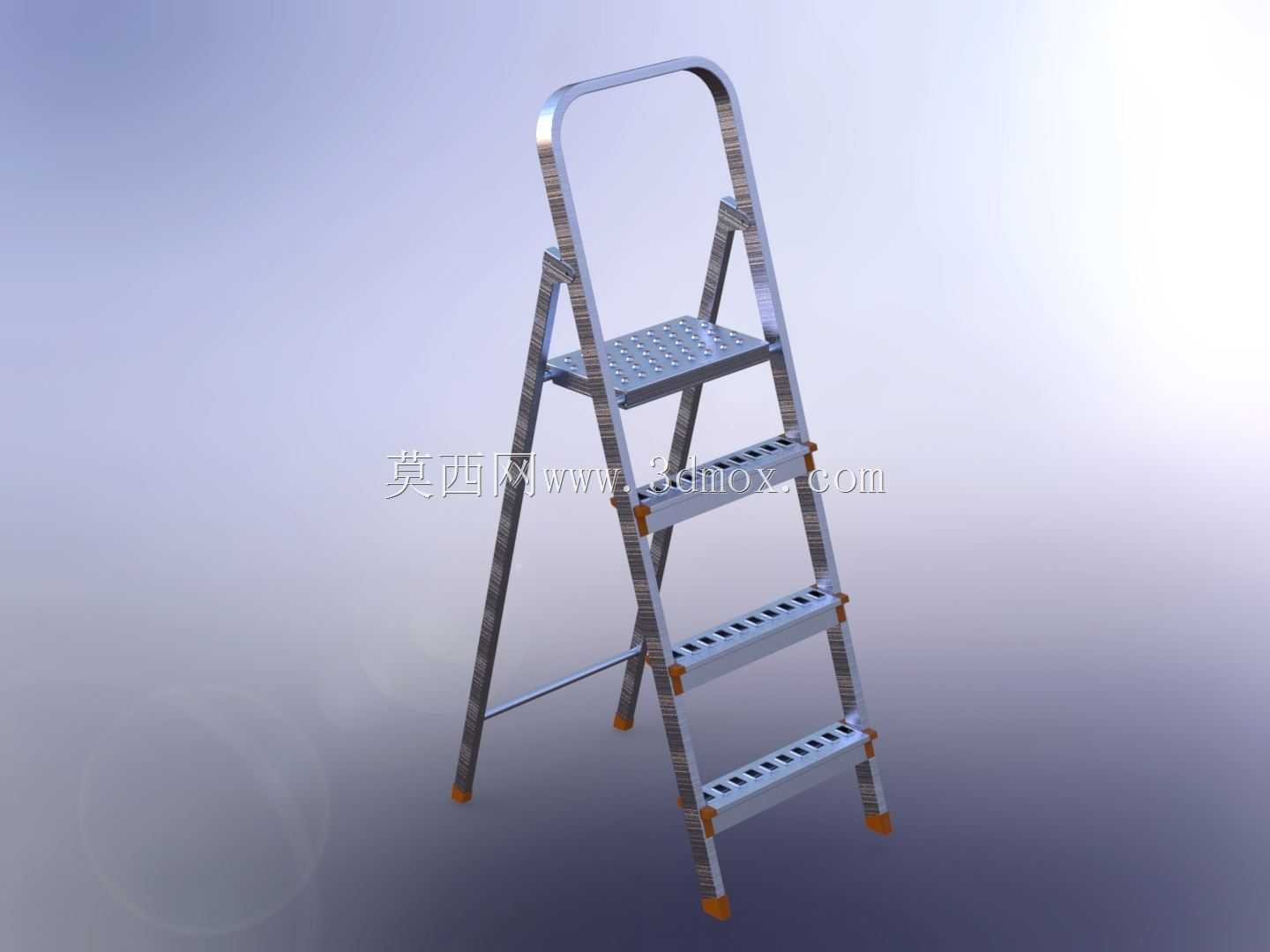

　　从外形边界看，四步梯展开后的底宽要明显大于顶部宽度，形成下宽上窄的稳定姿态；收拢后整体呈细长杆状，厚度方向仅保留梯腿和踏板叠合尺寸。建模时需要保留展开、收拢两种状态的运动关系：铰链同轴转动，撑杆按铰接点摆动，踏板随前腿固定，后腿绕顶轴旋转。干涉检查主要集中在收拢过程，需确认踏板边缘、后腿、撑杆之间不会发生碰撞。

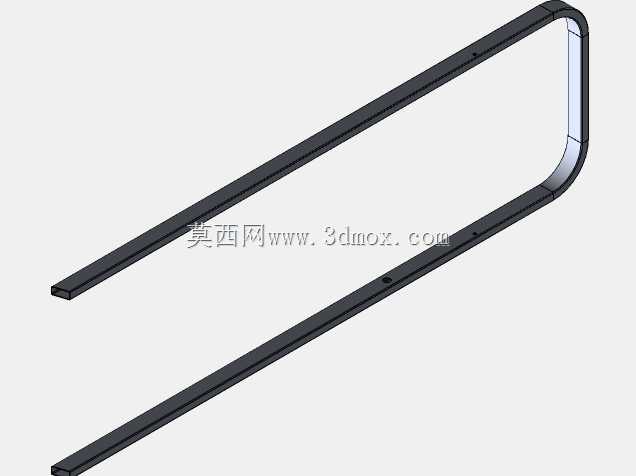

　　结构设计上，铝合金材料兼顾减重与防锈，管材壁厚、踏板折弯翻边、端部封套和连接铆钉都影响整体刚性。踏板与梯腿连接处不宜只依赖单点固定，通常通过双侧支架或加宽连接板分散载荷。梯架顶部扶手采用圆管弯折，握持处避免锐边。整体高度以成年人站立后能够舒适触及室内高位为原则，踏步间距保持均匀，最上一级踏面与扶手之间留出合理扶握空间。

　　该模型适合用于五金工具产品结构展示、折叠机构运动分析、轻量化登高器具设计练习，也可作为检修辅具、家用工装和仓储低位取放设备的方案参考。
