轮式近程防空武器系统车载平台

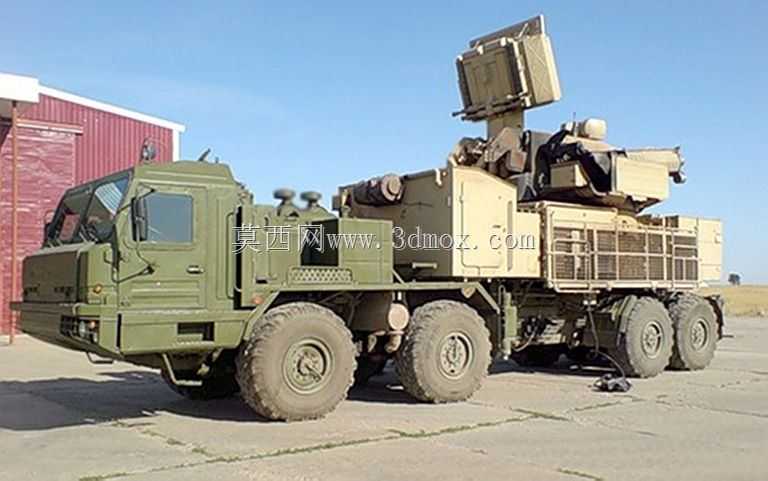

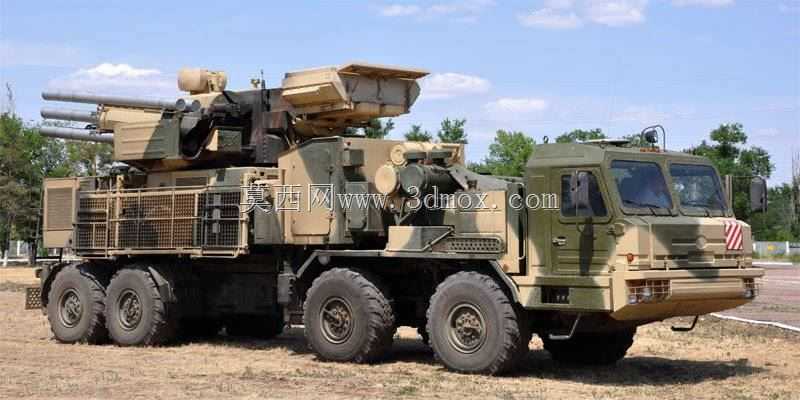

　　该装备采用八轮重型越野卡车底盘承载一体化弹炮结合防空武器站，整体布局围绕野战伴随防空任务展开。底盘选用多轴全轮驱动构型，具备较强的非铺装路面通行能力，可跟随装甲集群与摩托化部队在野战阵地、临时集结区、行进纵队周边快速转移。车体前部为双排乘员舱，保留了重型越野卡车的驾驶室结构，舱后平台集中布置武器站、雷达光电探测单元、弹药舱、伺服转塔及附属设备，整车重心经过匹配，避免上部武器载荷造成轴荷分配失衡。

　　上部武器站是整套系统的核心。转塔两侧集成多管小口径自动炮，用于近界拦截低空目标；导弹发射筒布置于炮组周边，承担稍远距离的对空拦截任务。炮塔顶部设置搜索与跟踪雷达舱体，配合光电观瞄装置，可在行进或短停状态下完成对低空飞机、直升机、无人机及精确制导武器的探测、跟踪与火力分配。装备外观中的迷彩涂装、储物格栅、登车踏板、护栏和检修口盖，均反映了实际使用中对人员操作、维护接近性和野外伪装的考虑。

　　从结构设计角度看，底盘与上装之间需要重点处理承载界面、回转支承区域、电缆走线、弹药补给通道和维修空间。武器站射击时产生的后坐力、振动和冲击，会通过回转基座传递至车架，因此车架纵梁、副梁连接点、悬架和轮胎接地状态都要满足连续射击与快速机动的综合要求。多轴轮胎与重载悬架提供了较大的承载裕度，也使整车能够在沙地、泥泞地和简易道路上展开。

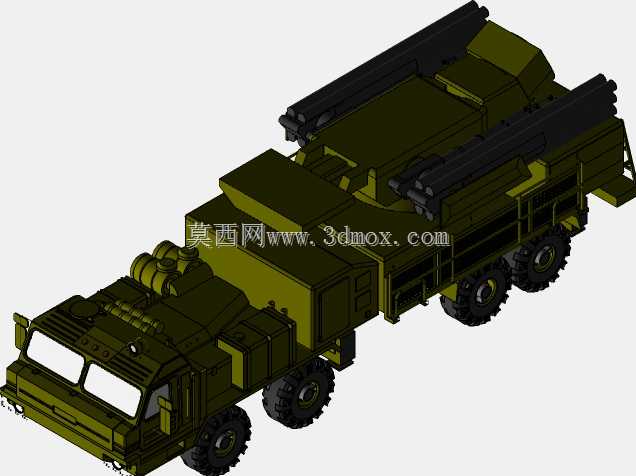

　　外形边界方面，整车长度由驾驶室、中部设备舱和尾部平台共同决定，宽度受轮距、后视镜及上装回转半径约束，高度则因顶部雷达与武器俯仰机构明显高于普通运输卡车。建模时需关注炮塔在方位回转、火炮高低俯仰、导弹舱开盖等状态下的干涉问题，尤其要核对武器身管越过驾驶室、车体侧面护栏及随车附件时的最小间隙。该类装备主要用于要地近程防空、行军纵队掩护和野战阵地末端防御，三维结构可服务于车载武器布局校核、装备展示、战术仿真以及专用车辆改装设计参考。
