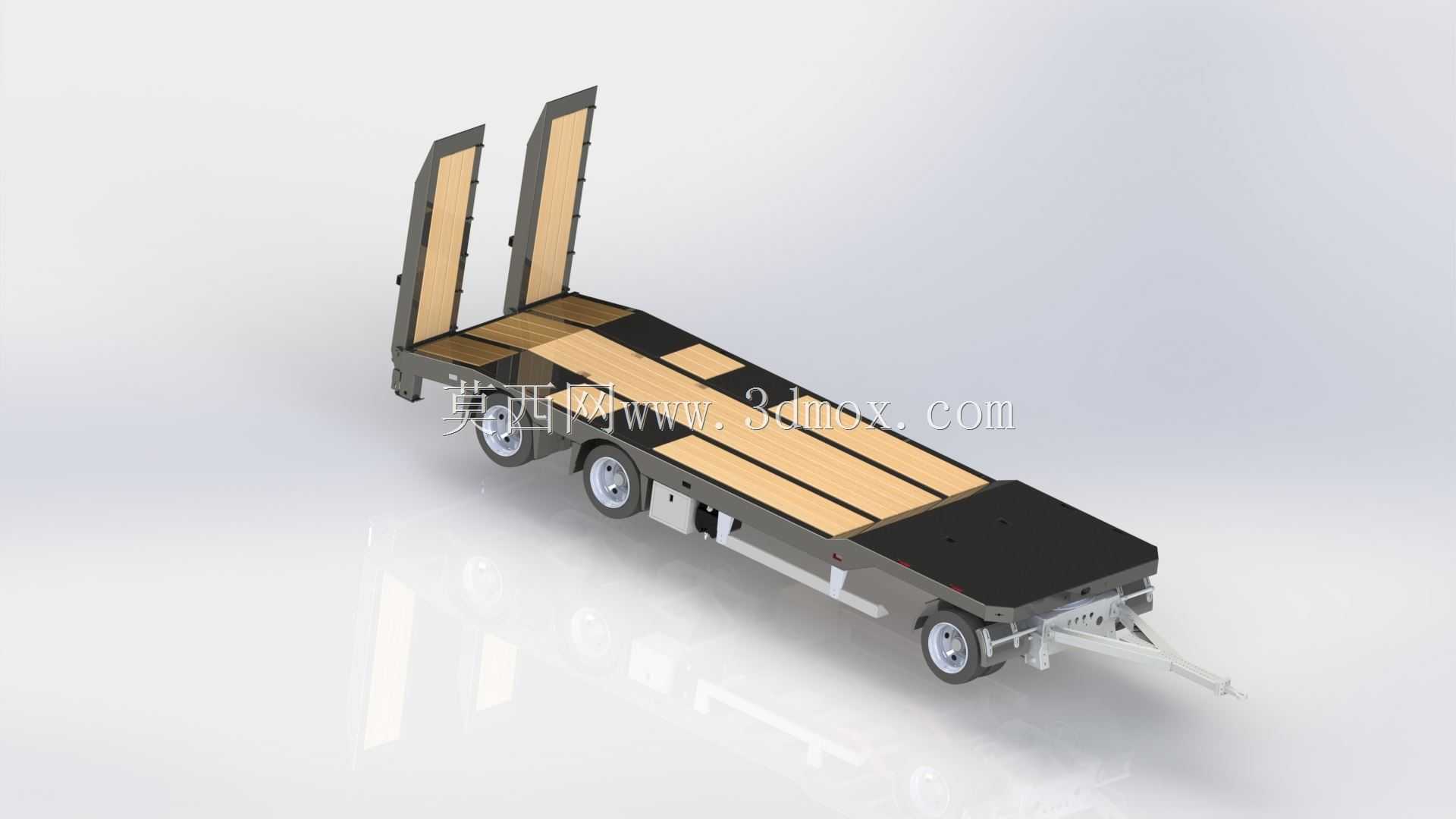

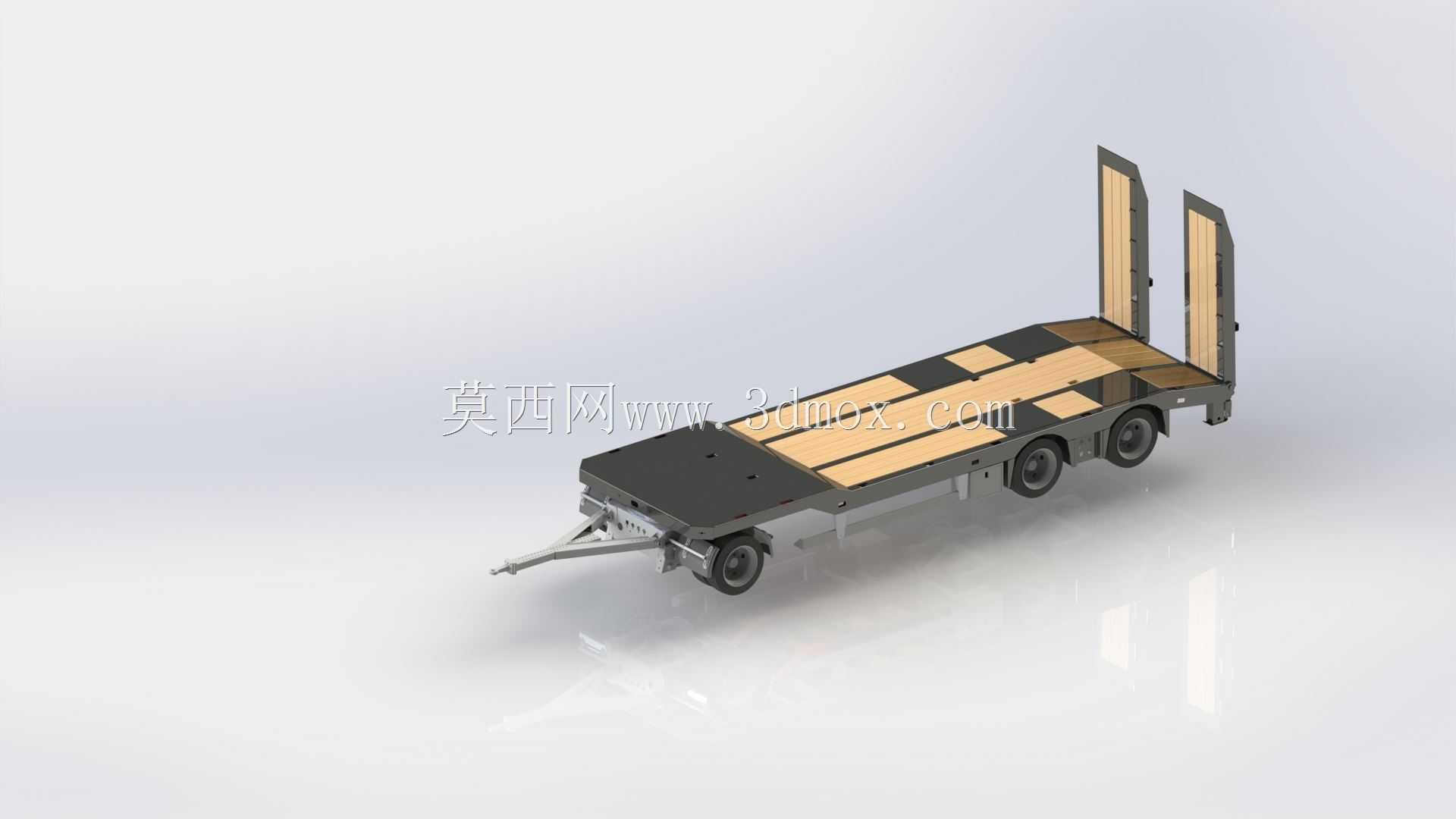

三轴鹅颈式低平板运输拖车结构

　　该结构面向工程设备转运、厂区重载倒运和道路救援等场景，主要承担挖掘机、装载机、叉车、小型工程机械及重型托盘货物的装载任务。低平板承载面能够降低整机重心，使高轮廓设备在通过限高路段、厂区门洞和桥涵时具备更好的通过性；前端鹅颈区域将牵引连接高度与主承载平台进行过渡，既保留牵引机构所需的离地间隙，也避免普通平板挂车在满载状态下前端受力集中。

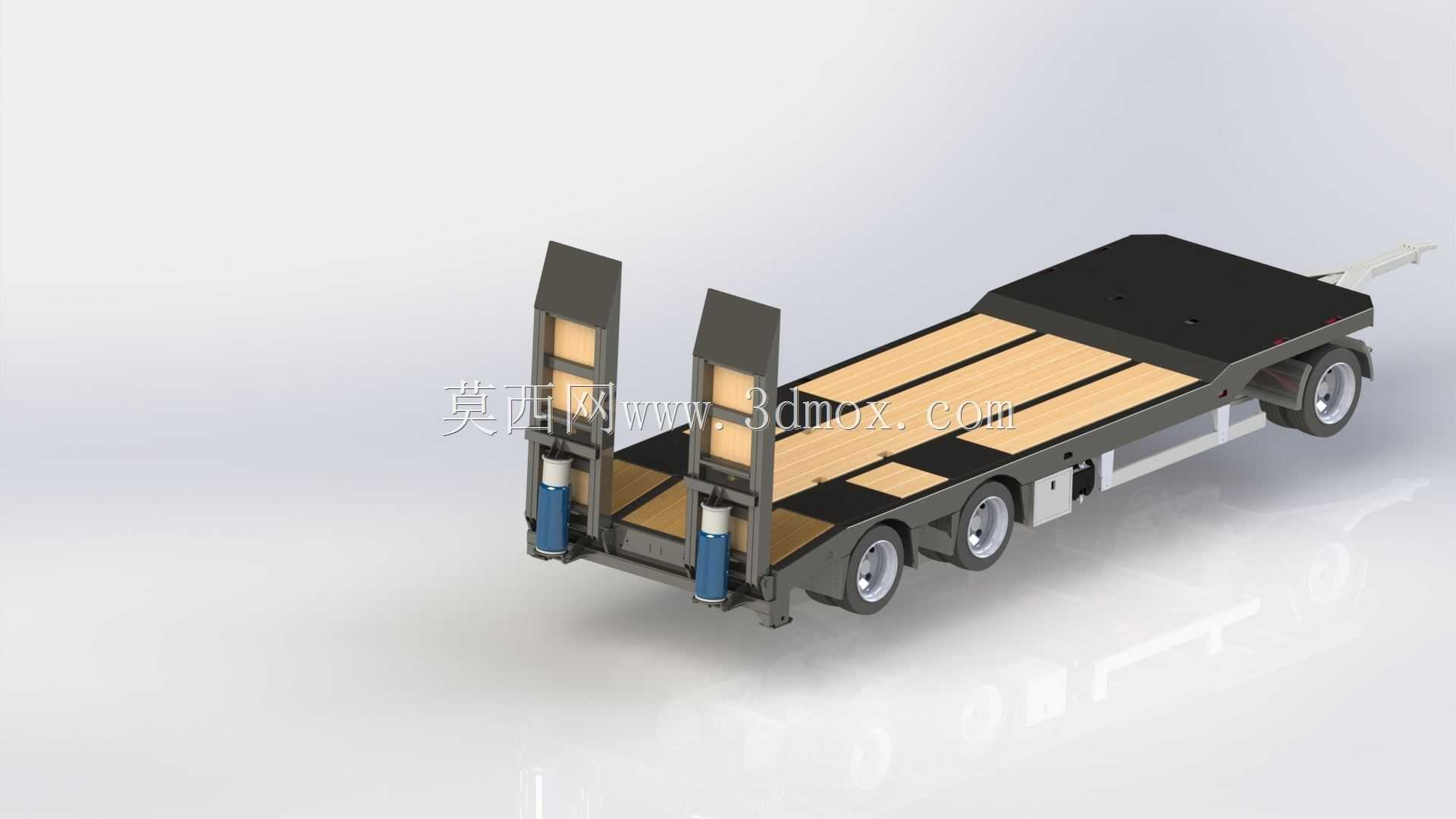

　　建模时将车架主梁、侧梁、铺板区域、轮轴安装位、尾部爬梯和牵引连接部分分开表达，便于后续进行板厚校核、焊接件拆分和装配干涉检查。主平台采用平直宽面布局，承载面上预留防滑铺装和绑扎边界，轮迹区域可根据载荷分布加强。尾部双爬梯为设备自上自下提供通道，爬梯竖起后兼作后端挡护，放倒时形成连续坡道；其铰接位置、支撑角度和末端接地状态需要与轮胎半径、平台高度及被装载设备的接近角匹配。

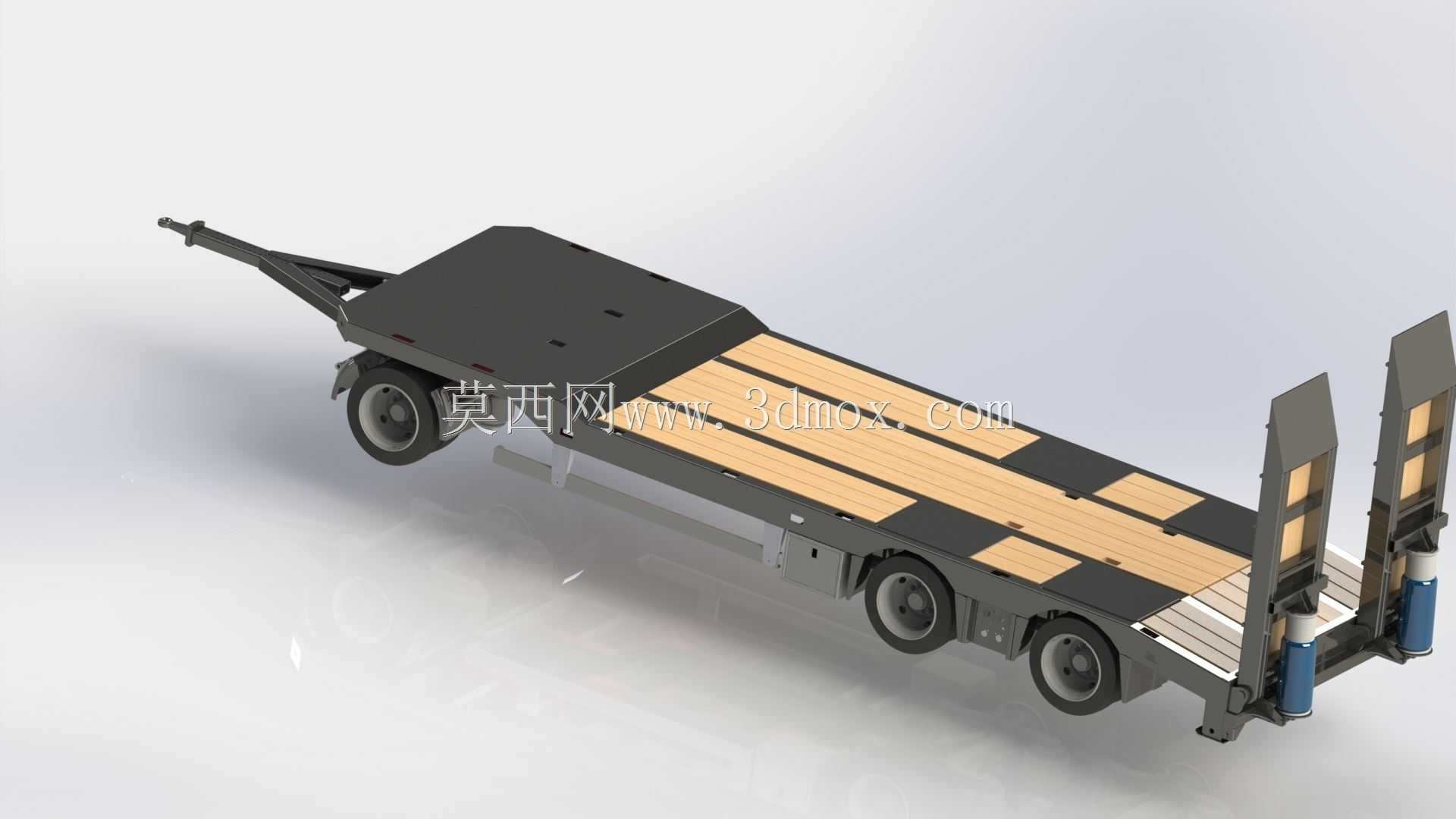

　　三轴布置用于分散轴荷，适合在总重较大、轴距受限的拖车上使用。悬架与车轴安装区域应重点关注制动管路、轮胎跳动空间、板簧或空气悬架行程以及挡泥板边界。牵引端设置转盘式连接结构，转向时牵引架相对车架产生角度变化，可减小转弯半径并改善倒车与低速 maneuver 时的跟随性。设计中需核对牵引环高度、销孔位置、转向极限角和周边安全间隙，防止大角度转向时牵引架与鹅颈底板发生碰撞。

　　外形边界方面，平台宽度需满足常见工程机械履带或轮胎跨距，长度方向应覆盖主设备停放区、爬梯收放区和前端牵引过渡区；离地高度受轮胎规格、悬架形式和承载梁深度共同约束。安装校核时，应把轮胎245/70R17.5的外径、宽度及转向跳动包络纳入总装，同时检查爬梯翻转、灯具安装、支腿收放和侧面防护件是否占用通行空间。整体结构强调载荷传递路径清晰：货物载荷经铺板传至纵横梁，再由悬架和车轴分配到地面，牵引端则承担转向、制动和起步时的纵向力。
