车载爆炸反应装甲接触-1防护模块

　　该三维结构对应苏系主战坦克广泛使用的第一代爆炸反应装甲单元，也就是常说的Kontakt-1防护盒，主要挂载在T-72、T-64、T-80等车型的车体首上、炮塔正面与侧裙外侧，用于在被破甲弹、反坦克火箭弹或早期反坦克导弹命中时，通过盒内装药被引信触发后的快速抛板动作，横向切割、扰动金属射流，大幅降低射流对主装甲的侵彻深度。

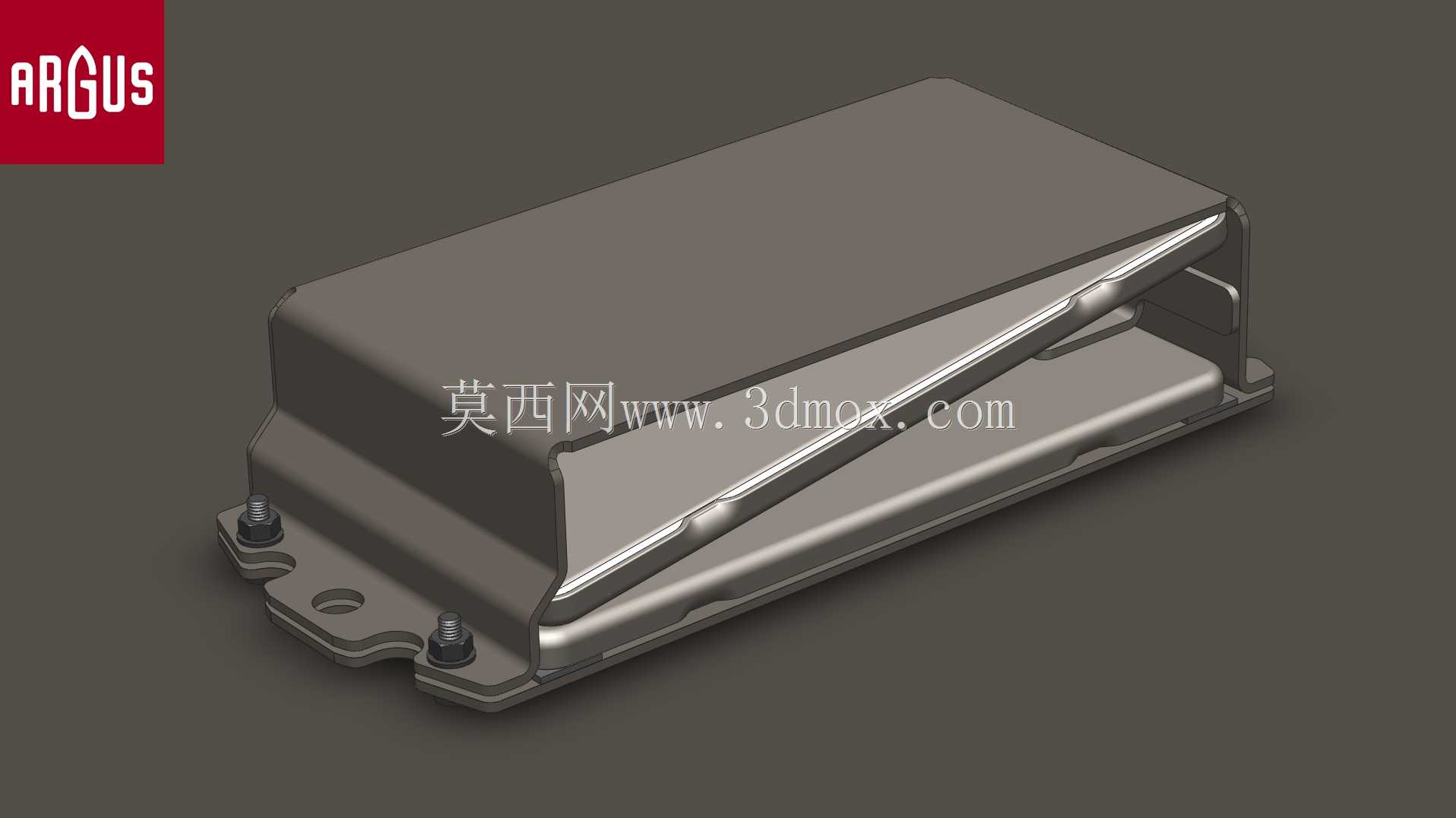

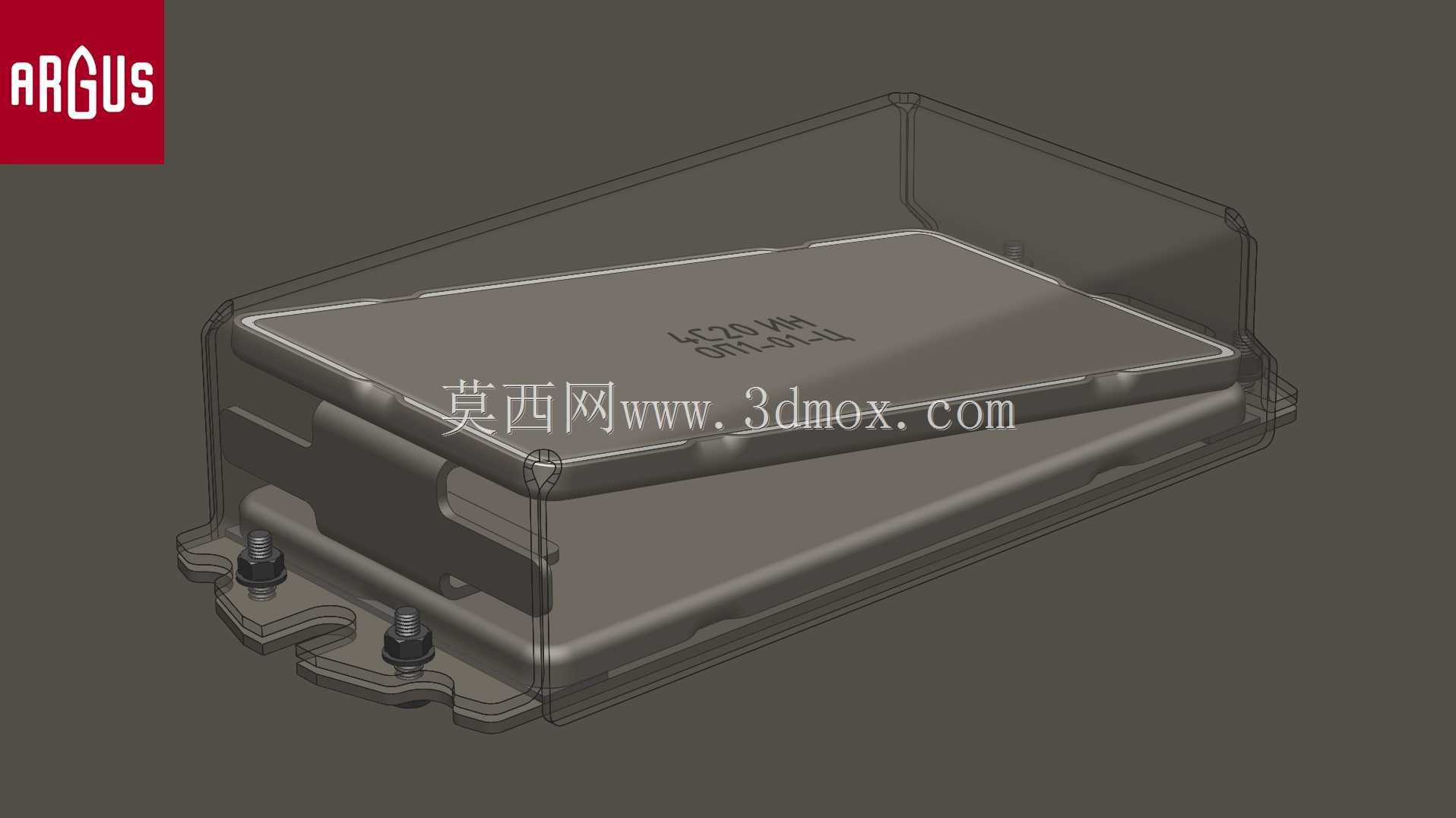

　　从外观看，单个模块采用扁长的封闭式金属盒体，上盖为略带折边和冲压加强轮廓的薄钢板，盒体内部容纳两层倾斜布置的金属抛板与炸药夹层；底部不是完整平板，而是伸出带安装孔的折弯支耳，支耳通过螺栓直接固定在坦克基体装甲表面的挂点上。建模时需要特别注意盒体与车体之间并非完全贴合：模块下方保留有间隙，既便于安装对位，也能在反应盒作用时留出抛板运动空间，避免能量直接冲击基体。

　　外形边界方面，防护盒整体呈低矮长方体，长度明显大于宽度和高度，边缘做了折弯和包边处理，适合在装甲表面成排、成列密集铺设。底部支耳的孔位、螺栓头高度以及盒体四角的圆角，是装配建模中容易被忽略的细节；这些特征决定了模块能否在实车挂架上顺利排布，以及相邻模块之间是否会发生干涉。

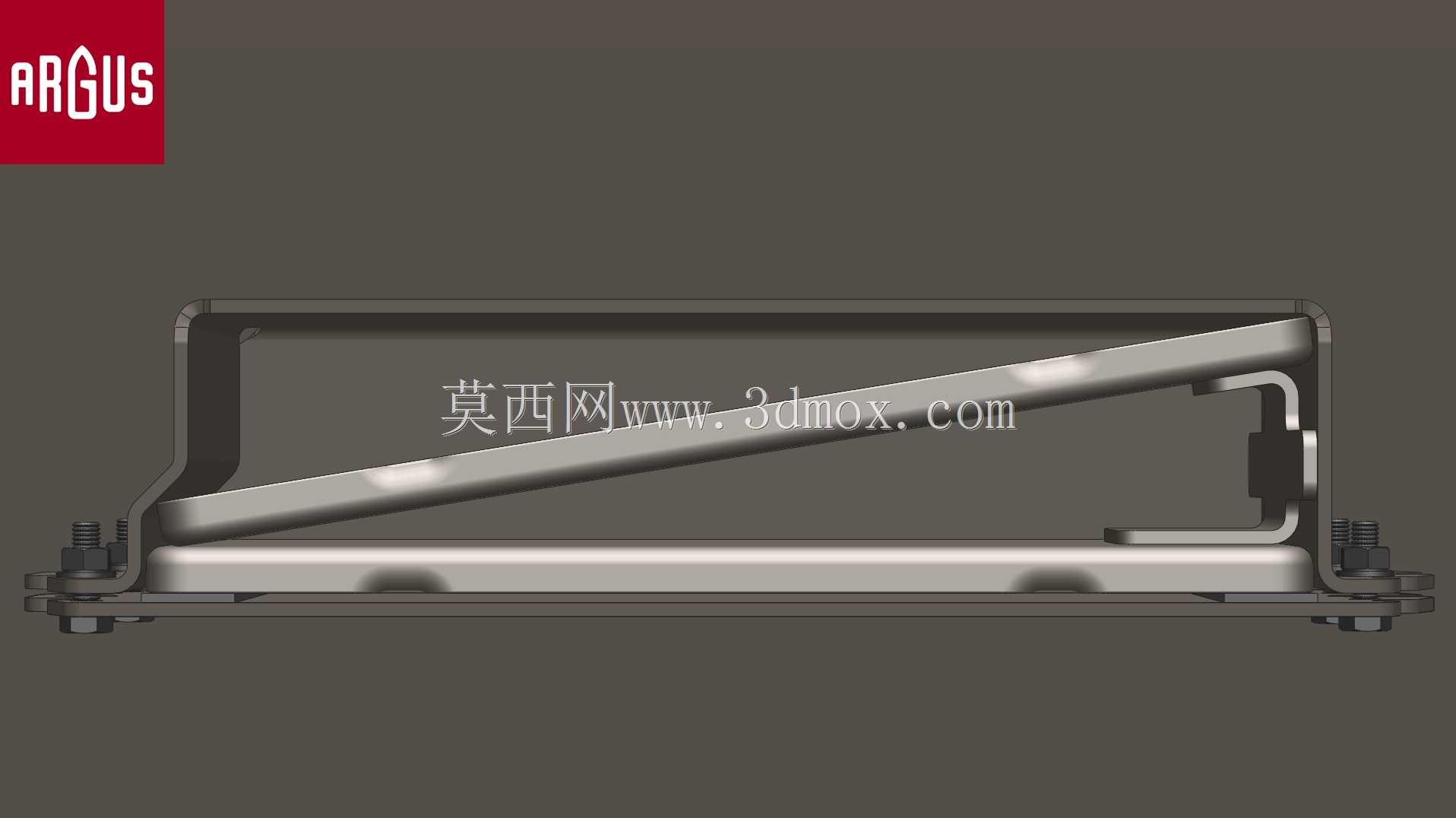

　　结构设计思路上，这类反应装甲并不依靠自身厚度硬抗弹药，而是利用“薄壳+装药+斜置抛板”的组合，在命中瞬间形成动态干扰。盒盖与底板承担密封、约束和定位作用，防止雨水、泥沙进入内部，同时保证平时运输、训练和车辆振动条件下的安全。倾斜的内部板件使射流穿过时先后遭遇多层运动金属，从而被拉长、偏转和断裂。

　　在工程应用中，这类模型可用于装甲车辆总体布置、外挂防护方案校核、维修拆装演示以及战场损伤评估。布置时需要结合炮塔曲面和车体倾角，规划每块反应装甲的朝向与间距，既要覆盖高威胁弹着区，也要留出乘员登车、观瞄仪器、机枪射界和牵引挂点所需空间。安装支耳与螺栓的位置还要便于野战条件下快速更换受损模块，使遭命中后的防护盒能够整盒拆除并补装，而不必改动车体主装甲。

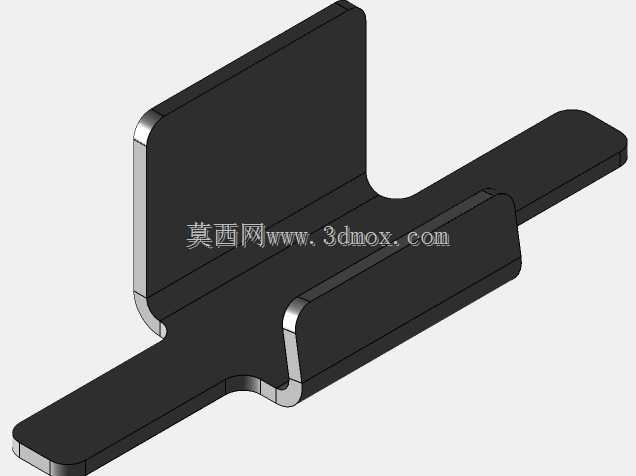

　　建模过程中，盒体外壳、底部支架、紧固螺栓和内部抛板可分别建立独立零件，再按实际装配关系组成层级。外壳适合采用钣金折弯思路还原，支耳与加强边通过凸缘、圆角和开孔体现工艺特征；内部板件则需保持规定倾角，并与外壳保留合理间隙。这样完成的结构既能用于外观展示，也能支撑挂载干涉检查、防护布局分析和教学演示。
