立式双缸往复蒸汽动力机组结构

　　这套立式双缸蒸汽动力结构面向小型蒸汽发生系统、教学演示装置、复古动力设备以及船用辅助动力场景，核心作用是把锅炉输出的高压蒸汽热能转换为曲轴旋转机械能。整机采用双缸并列布置，两个汽缸在曲柄相位上错开，使进汽、膨胀、排汽过程交替衔接，相比单缸结构能够明显降低曲轴死点附近的扭矩跌落，启动时也不容易停留在无法自启的角度。

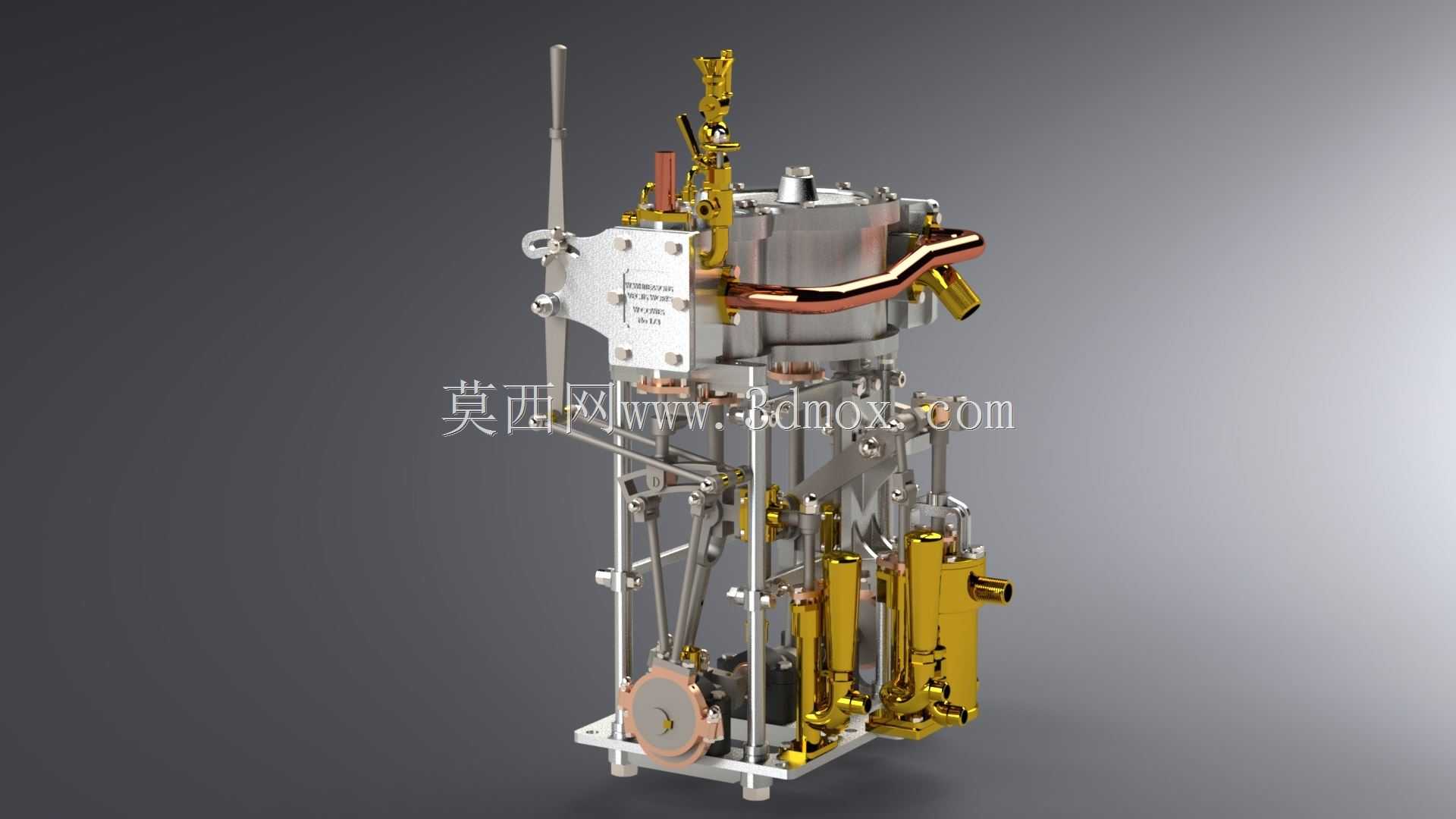

　　从现场布置看，机组下部为曲轴、连杆、飞轮和支承框架，中部布置汽缸、活塞杆、十字头与导向立柱，上部集成蒸汽分配阀、进排汽管路、操纵杆和附属阀件。铜质管路沿汽缸外侧绕行，既承担蒸汽输送，也通过弯曲段补偿热膨胀；金色阀组集中在机体侧方，便于检修时拆检阀芯、密封面和调节连杆。立式框架由多根细长立柱与底部安装板组成，占用平面面积较小，适合安装在空间紧凑的实验台、船舱或展示设备中。

　　设计思路上，模型没有把动力部件孤立成简单缸体，而是完整表达了蒸汽从进入阀室、推动活塞、经连杆转换、再由飞轮稳定输出的整条链路。活塞杆与十字头之间保留直线导向约束，可减小活塞受到的侧向力；连杆两端铰接位置、曲轴偏心距和汽缸中心线之间形成明确的运动几何关系，飞轮则利用转动惯量抑制转速波动。操纵杆通过连杆机构改变阀件开度或换向状态，能够服务于启动、停机、转速调节和正反向控制等实际操作需求。

　　外形边界方面，机组高度明显大于底面宽度，顶部阀杆和操纵手柄构成最高轮廓，侧向铜管与黄色附属泵阀构成最宽轮廓；底部安装板需要预留曲轴回转、飞轮避让和管路拆装空间。落地安装时应校核安装板平面度，固定螺栓位置不能与连杆运动包络干涉，周边还要留出蒸汽管、排汽管和润滑维护的操作距离。若用于教学或展示，可在透明护罩外观察活塞往复、阀杆摆动和飞轮旋转；若用于实际动力配套，则需进一步结合蒸汽压力、缸径、行程、转速和负载扭矩核算配汽相位与管路通径。
