1000Nm轴孔45mm鼓形齿式联轴器

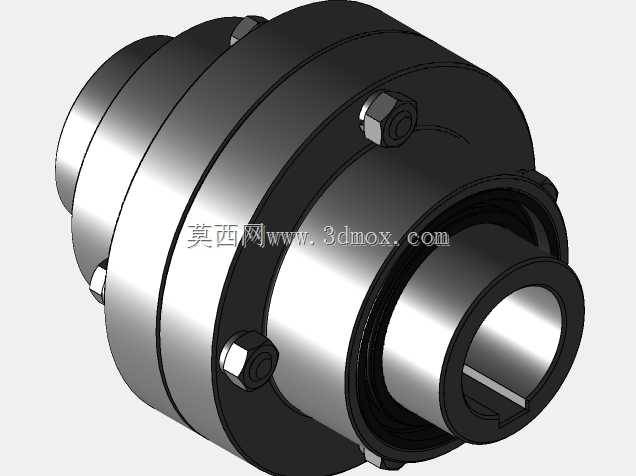

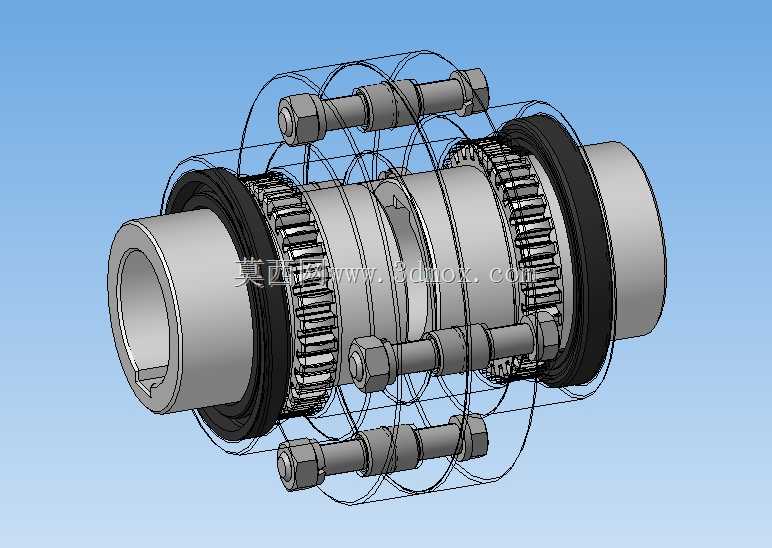

　　鼓形齿式联轴器属于刚性可移式联轴器中的典型结构，在重载、冲击载荷工况下应用极为广泛。这套三维结构呈现的是轴扭矩等级1000Nm、轴孔直径45mm规格的双外齿套鼓形齿联轴器，整体由两个带内齿圈的半联轴器外壳、两个带鼓形外齿的轴套、中间连接螺栓组以及两端密封端盖组成，齿面采用鼓形修形，能够补偿两轴之间的径向偏移、角向偏斜以及轴向窜动。

　　从实际装机场景看，这类联轴器常见于冶金轧线辅传动、矿山给料设备、起重提升机构以及机床主传动链中。当电机与减速机之间、减速机与工作机之间存在安装对中误差，或者设备运行中因基础沉降、轴承磨损、热膨胀导致轴系相对位移时，鼓形齿的齿面接触区可以随偏角自动调整，避免直齿联轴器在偏载下出现齿端棱边接触、局部应力集中甚至断齿的问题。相比弹性套柱销联轴器，它承载能力大、转动惯量适中，适合中高速、正反转频繁的传动场合；相比膜片联轴器，它对恶劣环境的耐受度更高，在粉尘、润滑脂污染环境下仍能稳定工作。

　　结构设计上，外齿轴套与被连接轴通过键联接实现扭矩传递，轴孔45mm对应常用的平键截面约14×9，配合长度需结合轮毂宽度校核挤压应力。内齿圈与外齿套之间采用脂润滑或油润滑，端盖处设置密封圈防止润滑剂泄漏并阻挡外部杂质进入啮合区。两侧内齿圈法兰通过一组高强度螺栓沿圆周均布拉紧，螺栓预紧后依靠法兰面摩擦力与螺栓受拉共同承担两半联轴器之间的作用力，建模时螺栓孔分布圆直径、螺纹规格以及扳手空间都需要预留足够，避免现场装配时工具无法就位。

　　外形与安装边界方面，该规格联轴器最大外径处于齿圈外缘，轴向总长由两个轮毂长度加中间法兰对接尺寸决定，选型时除校核额定扭矩1000Nm外，还需验算瞬时最大冲击扭矩不超过许用峰值，转速需低于齿面线速度允许值。安装时先将外齿轴套分别热装或压装到两根轴端，扣合内齿圈后盘动检查齿面接触斑点，再按对角线顺序分次拧紧连接螺栓，最后注入润滑脂并压紧端盖。三维建模中齿部按渐开线齿形并叠加鼓向圆弧修形，装配体保留了螺栓、密封圈等全部细节，可直接用于干涉检查、运动校核与二维工程图出图。
