创意筒装电池外壳结构外观设计

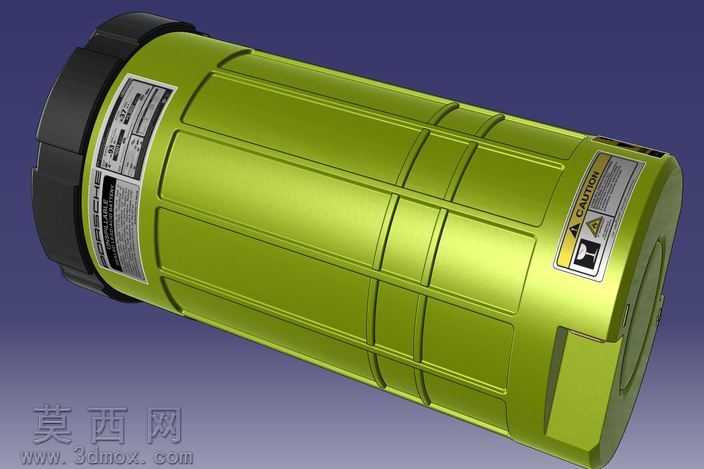

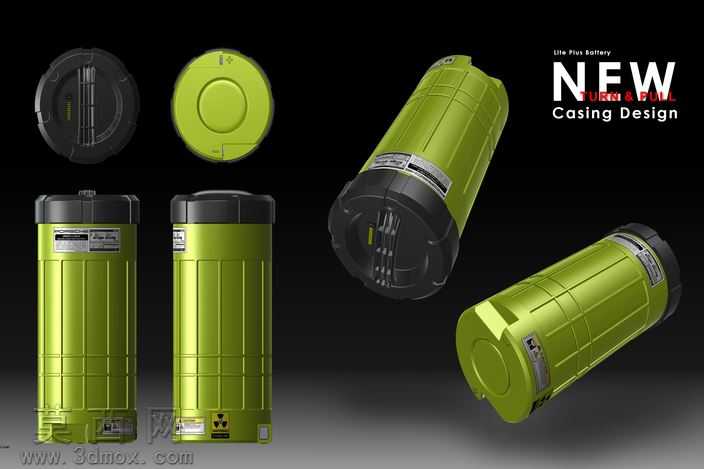

本作品为筒装电池外壳的三维设计方案，建模阶段采用参数化建模逻辑搭建整体结构，首先以圆柱曲面为基础轮廓，通过拉伸、切除、阵列等基础特征构建外壳的主体筒身，筒身表面设计竖向加强筋结构，既提升外壳整体抗形变能力，也通过规整的竖向线条强化产品的硬朗视觉质感。建模过程中对上下端盖的配合结构做了精细化处理，上端盖设计内嵌式按压开合结构，匹配内置电池的取放逻辑，下端盖设置定位卡槽与导电触点预留位，保证内部电芯安装后的结构稳定性与电气连接可靠性，所有配合面均预留合理的装配公差，避免实际生产装配中出现干涉问题。材质与渲染阶段，筒身主体采用哑光军绿色硬质塑胶材质，调整材质的粗糙度与反射参数模拟工程塑胶的细腻磨砂质感，上下端盖采用黑色耐磨损塑胶材质，通过材质色彩的深浅对比强化产品的层次区分，表面的标识区域采用金属贴花材质，模拟真实产品的参数铭牌效果，渲染时采用三点布光方案，主光突出产品的主体轮廓与结构线条，辅光弱化暗部死黑区域，轮廓光勾勒产品边缘提升立体感，背景采用深灰色渐变背景突出产品主体，多角度渲染图完整展示产品的正视图、端盖细节、斜视角外观与侧部结构。设计思路上打破传统电池外壳的单调圆柱造型，通过类工业存储筒的造型语言赋予产品更强的辨识度，竖向筋条结构同时兼顾防滑功能，提升用户手持取用的摩擦力，端盖的密封结构设计兼顾防尘与基础防水能力，适配多场景下的使用需求，整体结构在保证内部电池容纳空间的前提下，通过合理的壁厚设计控制外壳整体重量，兼顾结构强度与轻量化需求，所有结构特征均适配常规注塑生产工艺，避免出现倒扣、壁厚不均等不利于量产的结构问题，可直接作为产品外观手板制作与开模生产的结构参考。
