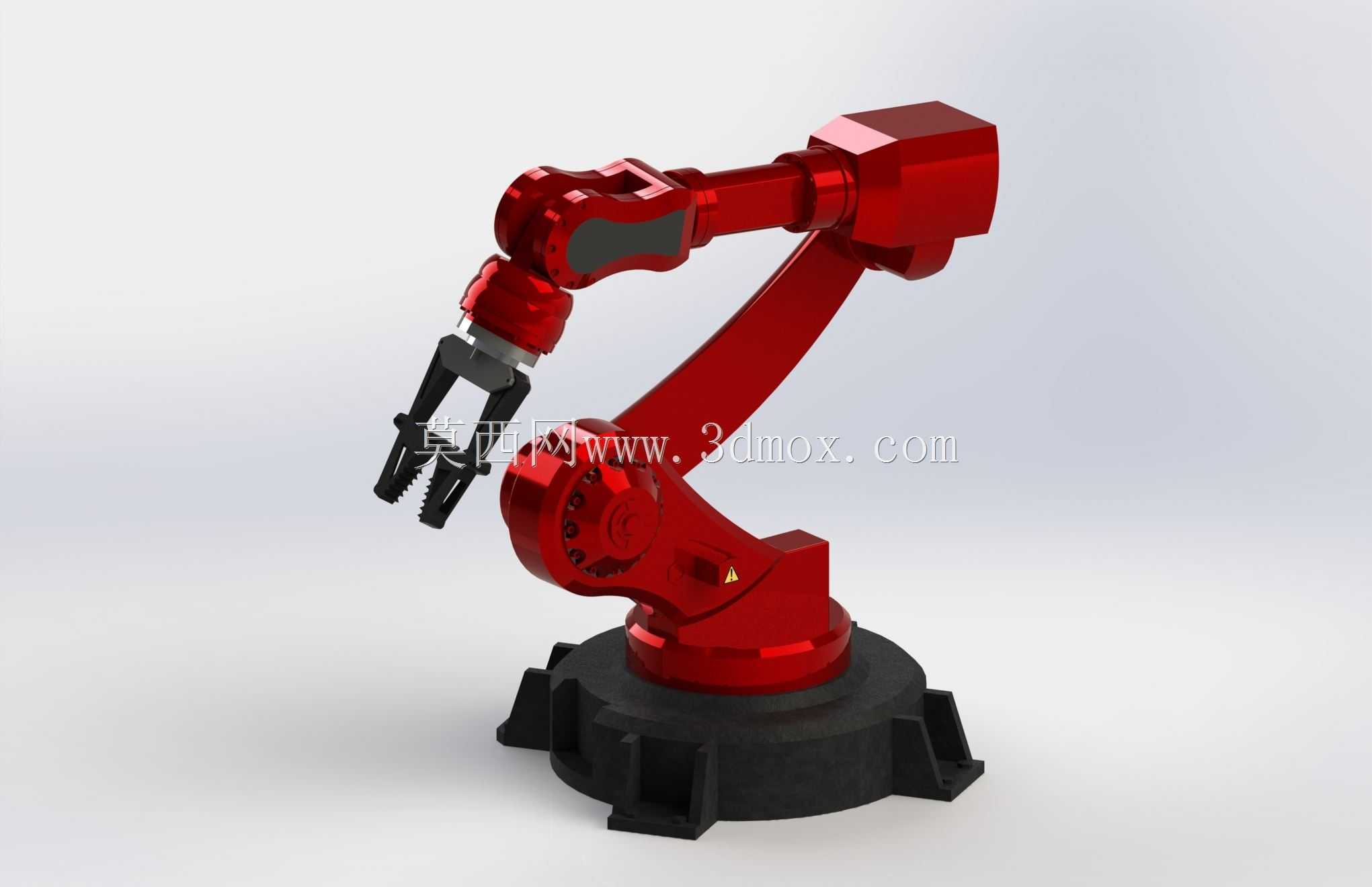

六轴关节式工业搬运机械臂结构

　　该结构围绕车间上下料、工位转运、轻型工件抓取等场景展开，底座采用大直径法兰式安装面，底部均布加强筋与地脚避让位，可直接固定在钢制工作台、流水线侧架或混凝土设备基础上；安装时需保证底座平面度，避免回转支承受附加弯矩，周边预留检修空间以容纳线缆拖链与驱动元件。大臂、小臂采用箱型截面轮廓，外侧曲面过渡既减少应力集中，也为内部走线、减速器安装留出封闭空间；关节处依次布置腰座回转、肩关节俯仰、肘关节摆动以及腕部多自由度动作，末端配置平行夹爪，可完成毛坯取放、机加工件转运、装配位辅助定位等任务。

　　从选型角度看，这类关节式臂架的优势在于工作空间覆盖灵活，腰座可绕竖直轴线大范围回转，大小臂协同动作能绕过简易工装障碍，腕部再调整夹爪姿态，适合多品种小批量产线的工位复用。设计过程中需先校核末端负载与臂展的匹配关系，在最大伸展位置控制悬臂挠度，关节驱动扭矩要兼顾加速惯性与夹持偏心；夹爪部分采用双指开合形式，指面预留防滑齿纹，针对轴类、盒类工件可更换指块，末端法兰保留标准连接接口，便于切换吸盘、焊枪或检测探头。

　　外形建模按实际装配关系拆分，底座、回转座、大臂、小臂、腕部、夹爪均独立成体，关节配合面保留同轴约束，转动副处的壳体台阶对应减速器与伺服元件的安装边界。布线思路采用内腔隐藏式走向，从底座进入腰座后沿臂体内部到达腕部，外部仅在关节转角处预留弯曲余量，可降低车间粉尘、切削液对管线的磨损。底座下方的多边形支脚增强了抗倾覆能力，夹爪两侧指体同步开合，适合在数控机床上下料、仓储分拣、实验室自动化搬运等环节使用；结构评审时还需关注极限姿态下的自身干涉、末端速度与定位重复精度，以及周边护栏、输送带和机床开门空间的安全距离。
