多自由度液压机械臂夹取作业装置

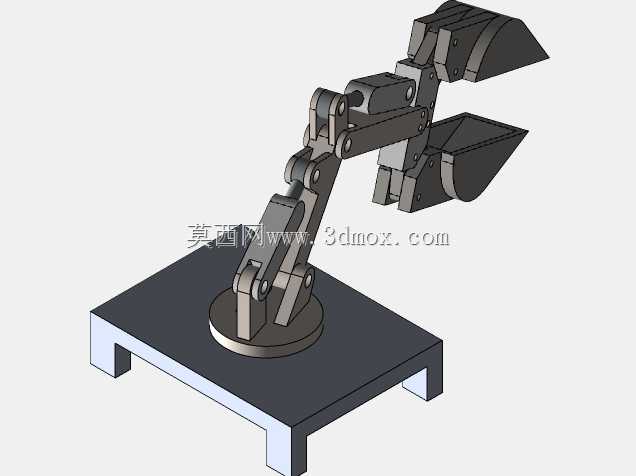

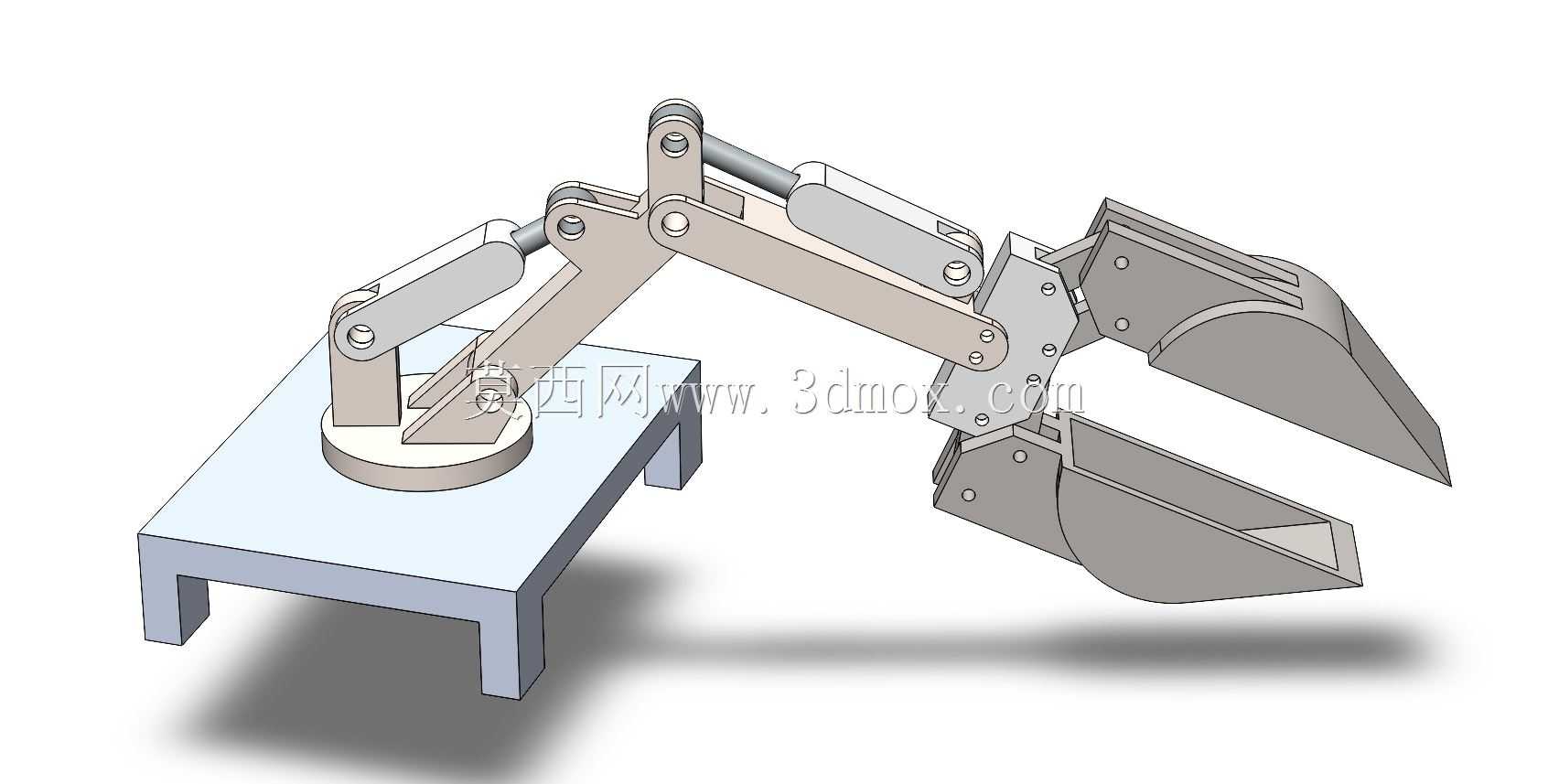

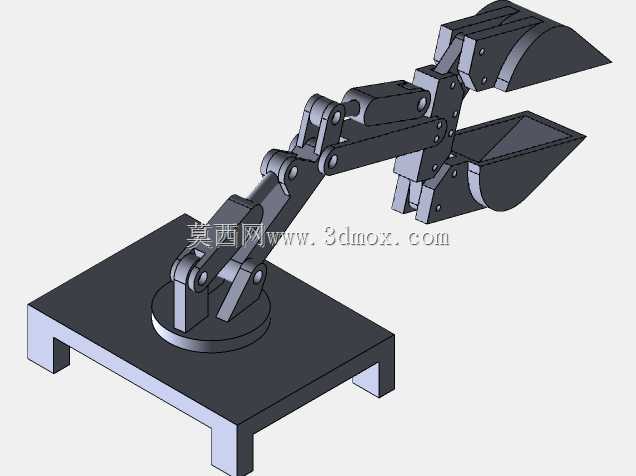

　　这套多关节液压机械臂夹取装置，主要面向小型工位的重载物料转运、异形件夹持、模拟采掘作业等场景，可集成在固定工作台、移动作业平台或者实训教学工位上，替代人工完成大负载、重复频次高的搬运动作，在轻工生产线上下料、小型工程机械实训、工装夹具验证环节都能适配。整套装置的执行端采用双瓣开合式夹爪，夹爪刃口做了斜向收边造型，既可以兜取散状、块状物料，也能通过两侧贴合面夹持规则箱体件，夹爪与臂体末端通过多组螺栓铰接，后期可根据作业对象更换平夹、尖爪或者铲斗类属具，不用改动臂身主体结构。臂体采用三段式铰接布局，根部回转座安装在带四条支腿的矩形工作台面上，底座与台面之间设置回转支撑，可实现水平方向大范围角度转动，大臂、小臂之间全部采用销轴铰接，

　　每段关节处配套液压油缸作为动力元件，油缸两端通过鱼眼接头分别和相邻臂段连接，油缸伸缩时直接带动关节绕销轴转动，动作输出扭矩大，面对几十公斤级的负载也不会出现臂体抖动、掉载的问题。设计阶段优先校核了各铰接点的受力边界，臂身板材采用折弯拼焊的等强度结构，在关节连接位置局部加厚补强，既控制整体自重，又避免臂体在极限伸距工况下出现挠曲变形。安装边界上，底部工作台支腿预留了地脚固定孔，可直接锁装在车间预埋钢板或者型材框架上，整机收拢状态下占地尺寸紧凑，臂体完全展开后作业覆盖半径可覆盖工作台前方及侧方的作业区间，液压管线沿臂身侧面排布，走线位置避开关节转动夹角，防止臂体俯仰过程中管线被挤压磨损。回转座的中心高度和工作台面厚度做了匹配设计，

　　保证臂体下俯到最低位时夹爪不会和台面发生干涉，各关节的转动行程都预留了机械限位块，限制油缸伸到极限行程后的硬碰撞，日常调试时可通过调整限位块位置来缩小作业范围，适配不同安全等级的工位。夹爪的开合动作由独立油缸驱动，两瓣爪体通过同步连杆保证开合角度一致，夹持对中性好，抓取不同尺寸物料时不会出现偏载滑脱。整套结构没有复杂的专用定制件，大部分连接部位采用标准螺栓、销轴，维护时拆解关节、更换密封件都很便捷，三维建模过程中所有铰接副的配合间隙、油缸安装距都按实际装配公差设定，可直接用于运动仿真验证、作业路径推演，也能作为小型液压机械手的结构设计参考蓝本，帮助设计人员快速理清多关节臂的点位布局、动力件选型思路。
