小型直流驱动电枢结构三维建模

项目分类:电机 发布时间:2025-02-16 ID:933850
  • 小型直流驱动电枢结构三维建模
  • 小型直流驱动电枢结构三维建模
  • 小型直流驱动电枢结构三维建模

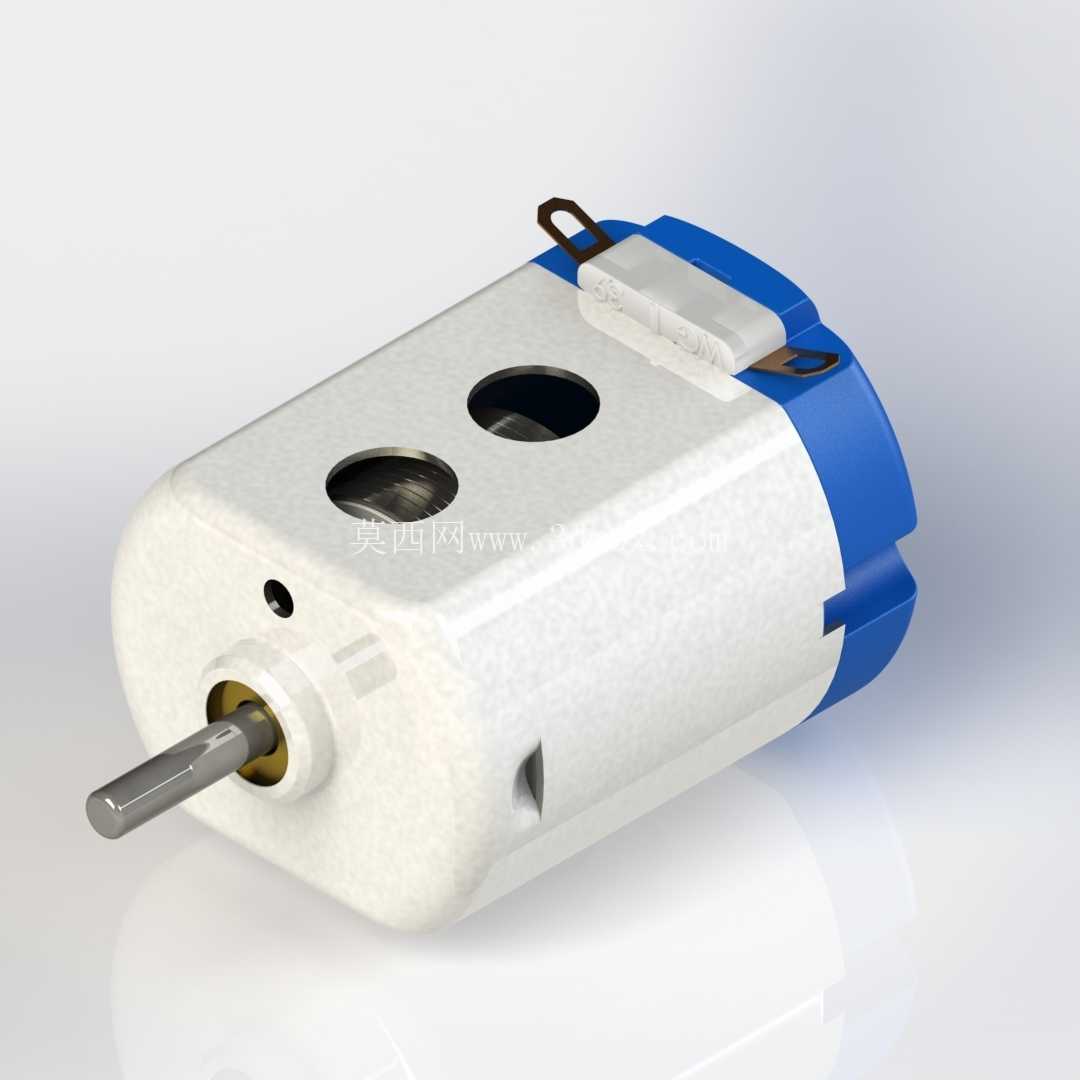

  在小型低压驱动场景里,这类电枢是直流有刷电机的核心能量转换部件,日常接触的消费电子驱动、小型玩具动力输出、便携设备传动模块里都能见到它的身影,区别于工业级大功率电枢的厚重结构,这类小尺寸电枢更侧重紧凑空间内的动力输出效率,适配低电压供电场景下的扭矩输出需求。从结构设计逻辑来看,电枢本体的外壳采用绝缘阻燃工程塑料注塑成型,外壳上预留的两个圆形开孔是电刷组件的安装位,日常运行中电刷通过这两个位置与内部换向器持续接触,完成电流方向的实时切换,保证转子能够持续定向旋转;外壳端部的蓝色端盖采用卡扣式结构与主体壳体配合,不需要额外螺丝固定,既简化了装配流程,也能在后期维护时快速拆开检查内部碳刷磨损情况,端盖边缘预留的两个金属挂耳是整机安装时的卡扣固定位,适配卡槽式快速安装场景,不需要额外打孔锁付,能大幅提升产线装配效率。

  输出轴采用渗碳硬化处理的金属材质,轴径匹配常规小型传动齿轮的安装孔径,轴根部的黄铜衬套是耐磨支撑结构,能减少轴转动时与塑料壳体的摩擦损耗,延长连续运行寿命,避免长期运转后轴孔磨损导致的轴跳动问题。设计这类电枢结构时,首先要匹配安装边界的尺寸约束,整体壳体的圆柱外径要适配对应电机仓的内径公差,输出轴的伸出长度要刚好匹配外接传动件的安装深度,既不能过长导致传动件与端盖摩擦,也不能过短导致齿轮啮合不到位出现跳齿问题;外壳上的两个电刷安装孔的中心距要严格匹配碳刷架的安装尺寸,保证碳刷能够以合适的压力压在换向器表面,压力过大会加速碳刷磨损,压力过小则会出现接触不良打火的问题。从实际应用场景出发,这类小尺寸电枢常被用在小型电动玩具、便携美容仪器、家用小电器的驱动模块里,这类场景对电机的体积限制比较严格,同时要求运行噪音低、空载电流小,所以在结构建模时要特别注意各部件的同轴度约束:输出轴与转子铁芯、换向器的同轴度公差要控制在极小范围内,否则高速转动时会出现明显的震动和噪音,影响终端产品的使用体验。外壳侧面预留的小通气孔是为了平衡电机内外的气压差,避免长时间运行时内部升温导致空气膨胀,出现端盖脱开或者润滑脂溢出的问题;壳体上的小定位凸台是装配时的防呆结构,能保证工人组装时不会把端盖装反,提升装配良率。

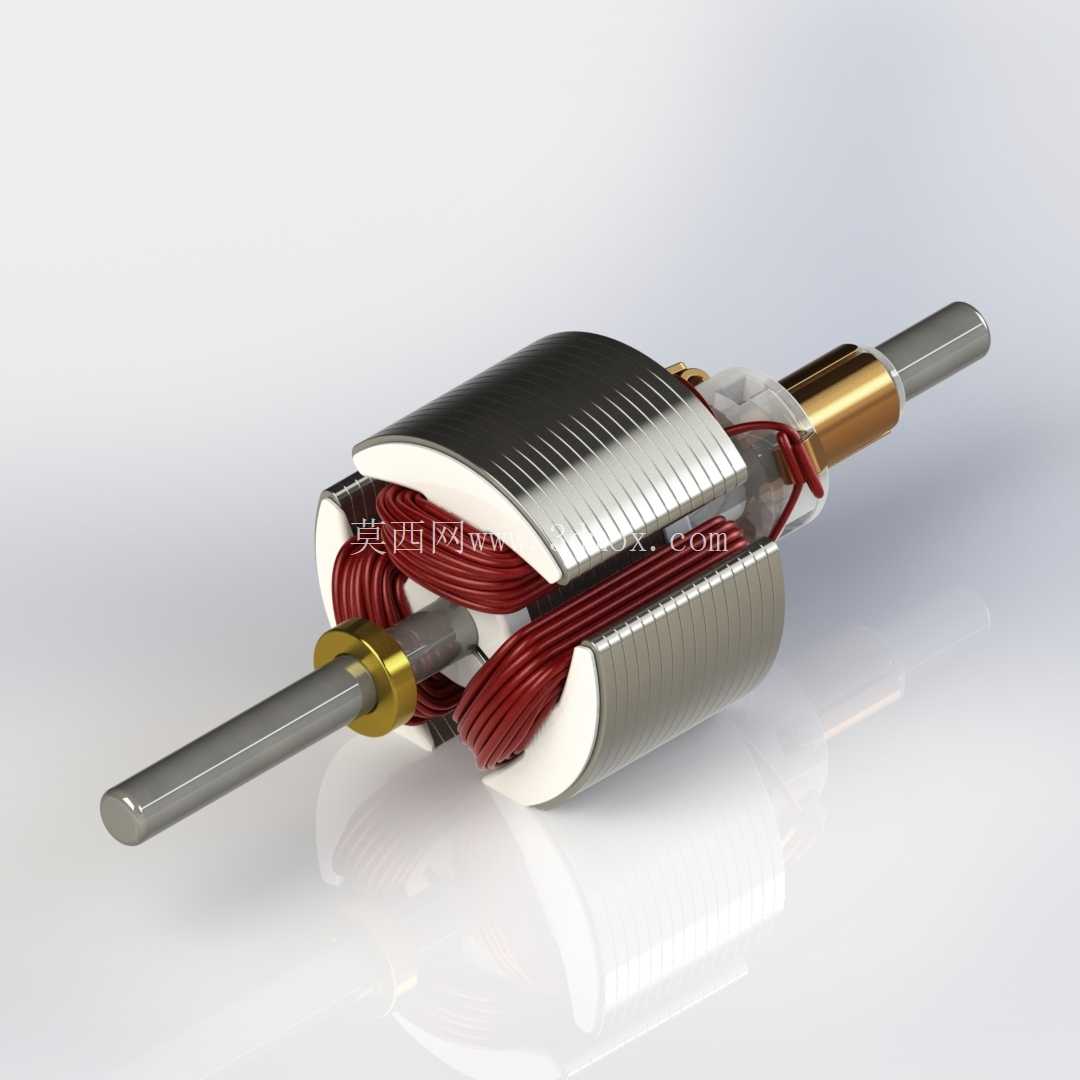

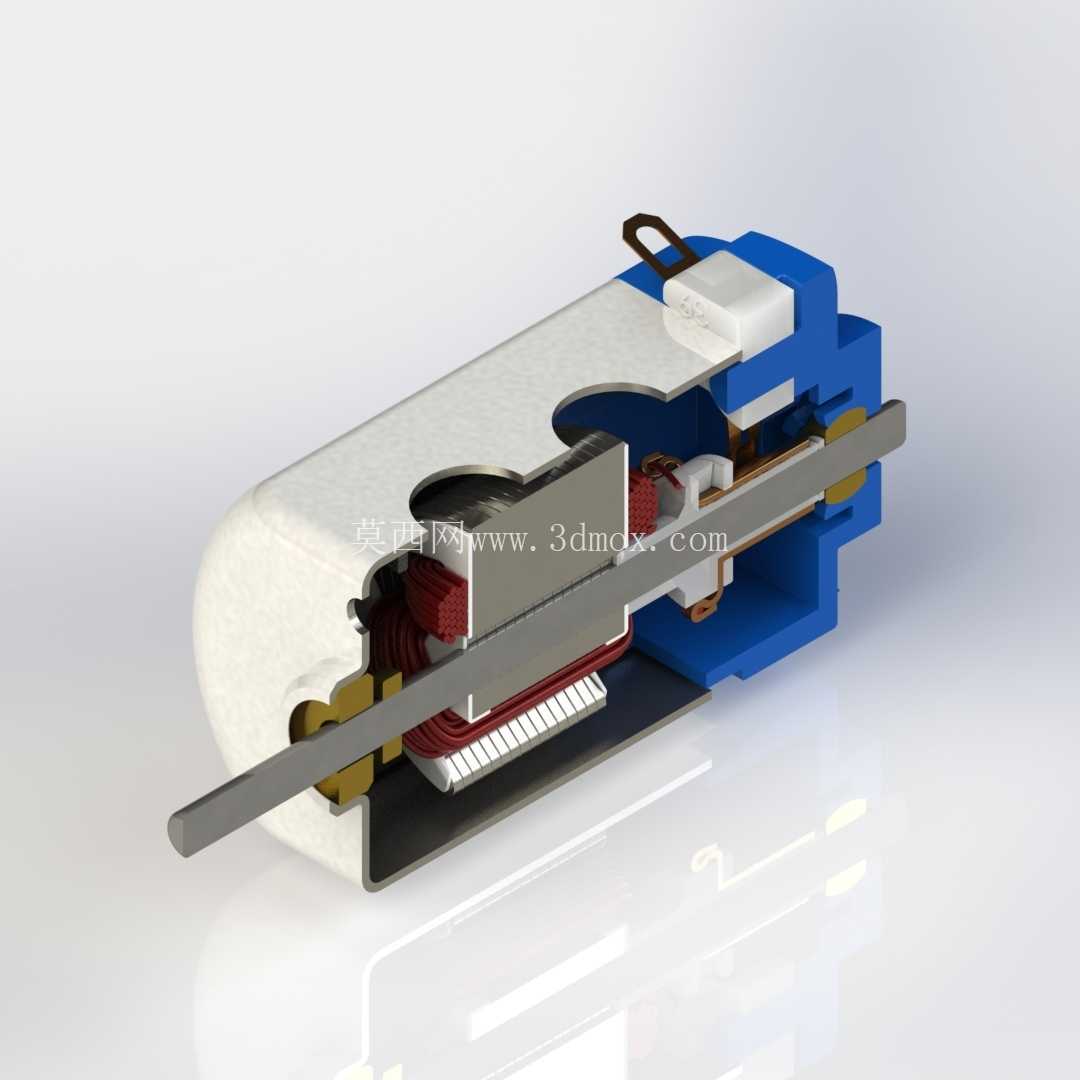

  在建模过程中,要特别注意各配合部位的公差预留:塑料壳体与金属端盖的配合要预留合适的过盈量,考虑塑料件成型后的收缩率,避免组装时出现开裂或者配合过松容易脱落的问题;输出轴与衬套的配合要采用间隙配合,保证轴转动时没有卡滞,同时间隙不能过大导致轴径向窜动。这类电枢的换向器部分藏在壳体内部,与碳刷接触的表面粗糙度要达到相应要求,过于粗糙会加速碳刷磨损,过于光滑则容易出现接触不良的问题,建模时不需要把换向器的每一片铜片都做过度简化的处理,要还原其叠片结构的实际尺寸,方便后续做装配干涉检查时,验证碳刷的行程是否能够覆盖换向器的整个接触区域。

  另外,外壳顶部的白色绝缘压块是用来固定内部绕组引线的,避免转子转动时引线被甩出剐蹭定子磁钢,建模时要还原压块的卡扣结构,验证其与壳体的配合是否牢固,不会在转子高速转动时因为离心力脱落。从安装边界来看,这类电枢的整体长度要控制在对应设备电机仓的深度范围内,两个安装挂耳的间距要匹配设备仓内的卡槽尺寸,保证电机装入后不会出现轴向窜动,输出轴的中心高要匹配传动齿轮的中心距,保证齿轮啮合的侧隙在合理范围内,既不会因为侧隙过小出现卡滞,也不会因为侧隙过大出现传动噪音和回程误差。在实际选型替换时,只需要核对安装孔位、输出轴尺寸、额定电压参数,就能直接替换同规格的电枢部件,不需要改动原有设备的其他结构,这类标准化的小尺寸电枢结构,已经在小型低压驱动领域形成了比较统一的安装尺寸规范,能够适配多数通用小型驱动场景的需求。建模时还要注意壳体的拔模角度,因为是注塑件,所有沿开模方向的面都要预留合理的拔模斜度,避免注塑生产时出现脱模困难、塑件表面拉伤的问题,加强筋的厚度要控制在壳体壁厚的0.6倍左右,避免出现缩痕影响外观和结构强度。
