大尺寸框架式熔融沉积3D打印设备

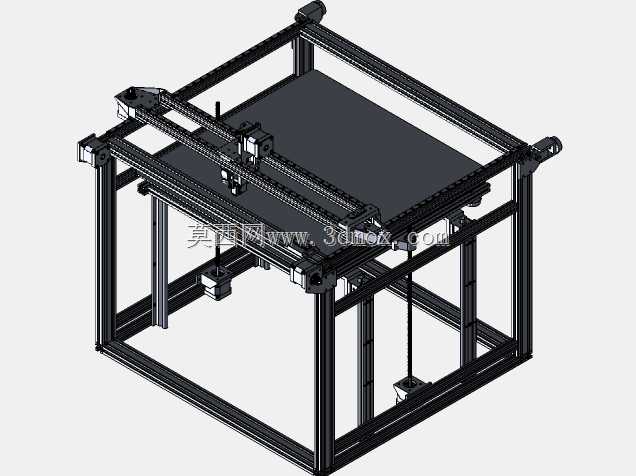

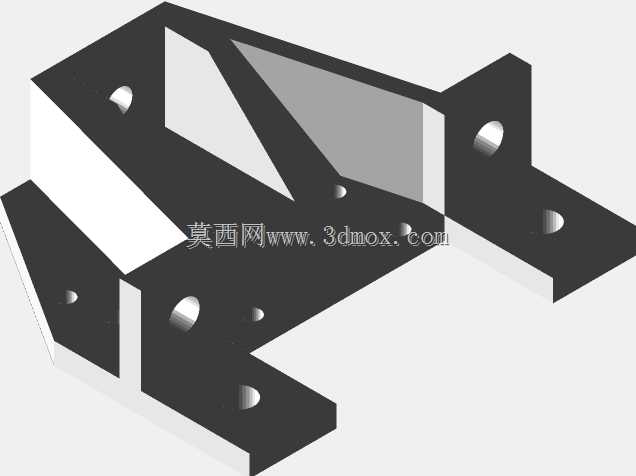

　　这套大尺寸熔融沉积成型设备采用铝型材搭建开放式框架，有效打印空间达到450mm×450mm×340mm，面向手板打样、工装夹具制作、大尺寸文创模型与教学实训场景，解决普通桌面机型成型幅面不足、大件需要拆分拼接的痛点。框架选型上以标准工业铝型材作为主承力构件，型材槽道直接兼容T型螺母与内置滑块，整机装配不需要大量定制焊接件，后期调整轴系平行度、扩展外围附件或者更换长尺寸型材都十分便利。底部型材围成矩形基座，四角通过角件与螺栓锁紧，竖向立柱承担横梁与运动模组的载荷，框架内部留出充足走线与拖链空间，电控板、电源与限位元件可以沿型材槽道分层布置，避免线缆悬垂干涉运动部件。运动布局采用经典龙门笛卡尔结构，XY轴负责喷头平面轨迹，

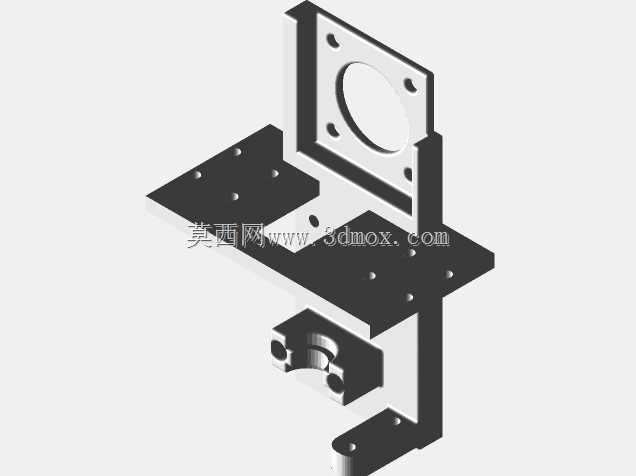

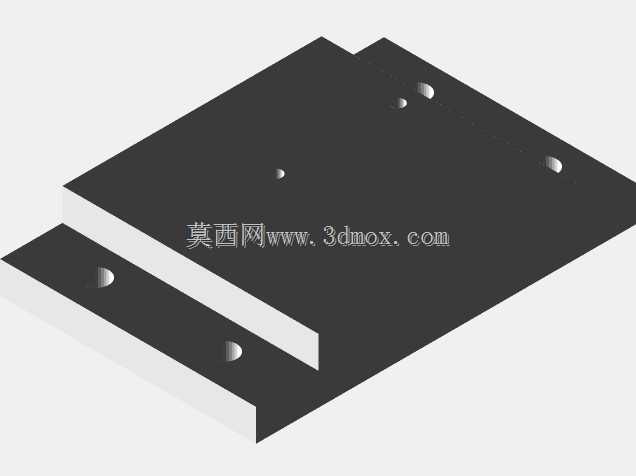

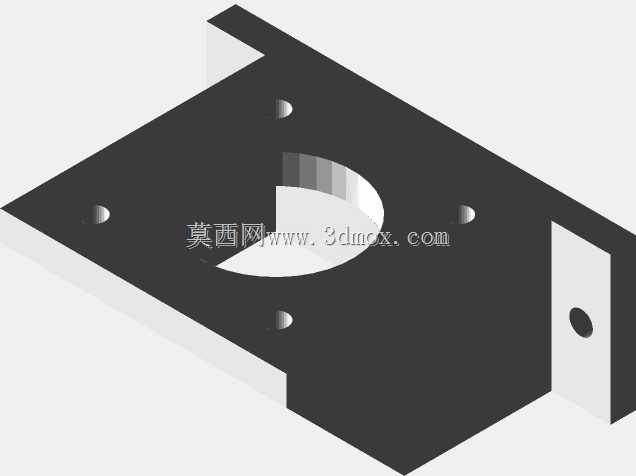

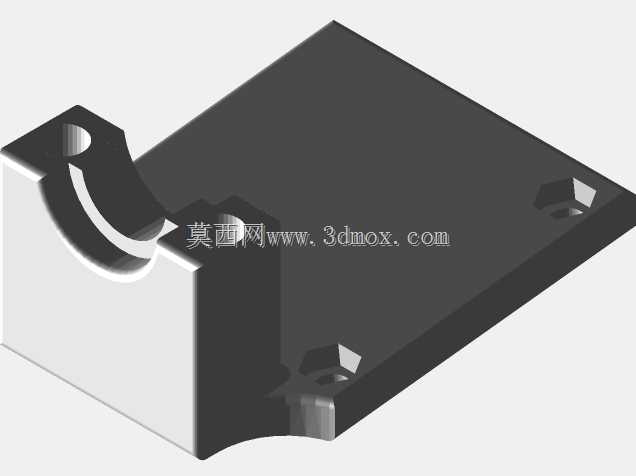

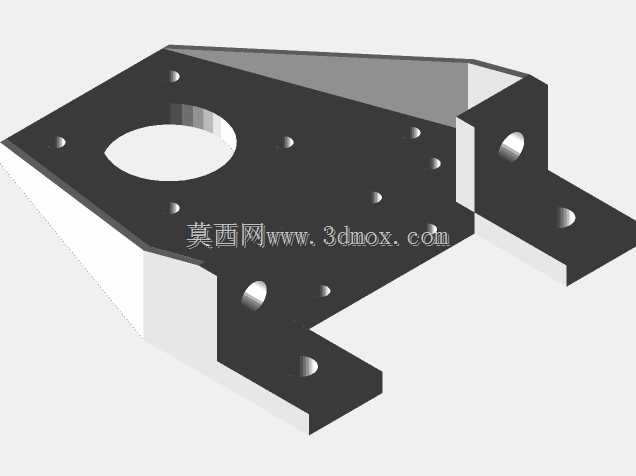

　　Z轴驱动热床完成层厚方向进给。X向横梁搭载挤出喷头与冷却风道，两端通过滑块挂载在Y向平行导轨上，Y轴两端由同步带轮联动，保证两侧传动同步，减少横梁偏摆；皮带张紧结构在带轮座处预留调节余量，装配时可以通过张紧螺钉调整皮带预紧力，抑制高速启停带来的回程间隙。Z向使用丝杠传递动力，热床四角配合导向件约束升降姿态，丝杠螺母与床体支撑座刚性连接，层间定位更稳，长时间打印大件时床面不易下沉偏移。整机传动元件围绕步进电机布置，电机通过同步轮或联轴器把扭矩传递到各轴，控制端按照脉冲当量匹配细分参数，兼顾运动扭矩与定位分辨率。热床平台采用平板支撑结构，台面面积覆盖整个成型幅面，下方预留加热膜与保温层安装位，平台调平结构在支撑点处设置调节螺母，

　　可逐点校准床面与喷嘴的平行度。喷头部分包含挤出机构、加热块、喉管与散热风道，冷却风嘴朝向刚挤出的耗材路径，保证悬垂特征快速固化；挤出端的走丝路径短，换丝与疏通维护时不需要拆解大量护罩。从安装边界看，设备外形为立式开放框架，四周需要预留操作与维护空间：正面用于取件、平台调平和耗材更换，背面布置电源与主控走线，左右两侧要留出皮带张紧及电机维护位置，顶部避免遮挡横梁全行程运动。框架杆件之间的连接全部靠标准角件和紧固件，建模时需要核对型材截面、槽宽、角件包络以及螺栓头部沉头空间，防止装配干涉。导轨安装面要保证直线度，两根Y向导轨的平行度、X向横梁与Y轴的垂直度直接影响打印件表面纹路和尺寸精度；同步带路径需避开拖链弯曲半径，

　　丝杠两端要设置支撑或限位，避免热床超程。整机没有封闭钣金外壳，散热条件好，也方便观察成型过程，适合车间、实验室和创客空间对ABS、PLA等耗材进行大件连续成型；结构模块化程度高，设计人员可以在此基础上加封罩、增加双喷头、扩展自动调平或料路检测，三维建模时按型材骨架、运动模组、床体组件、喷头组件分层装配，即可清晰校验各轴行程与干涉边界。
