小型丝杠传动台式数控雕刻机结构

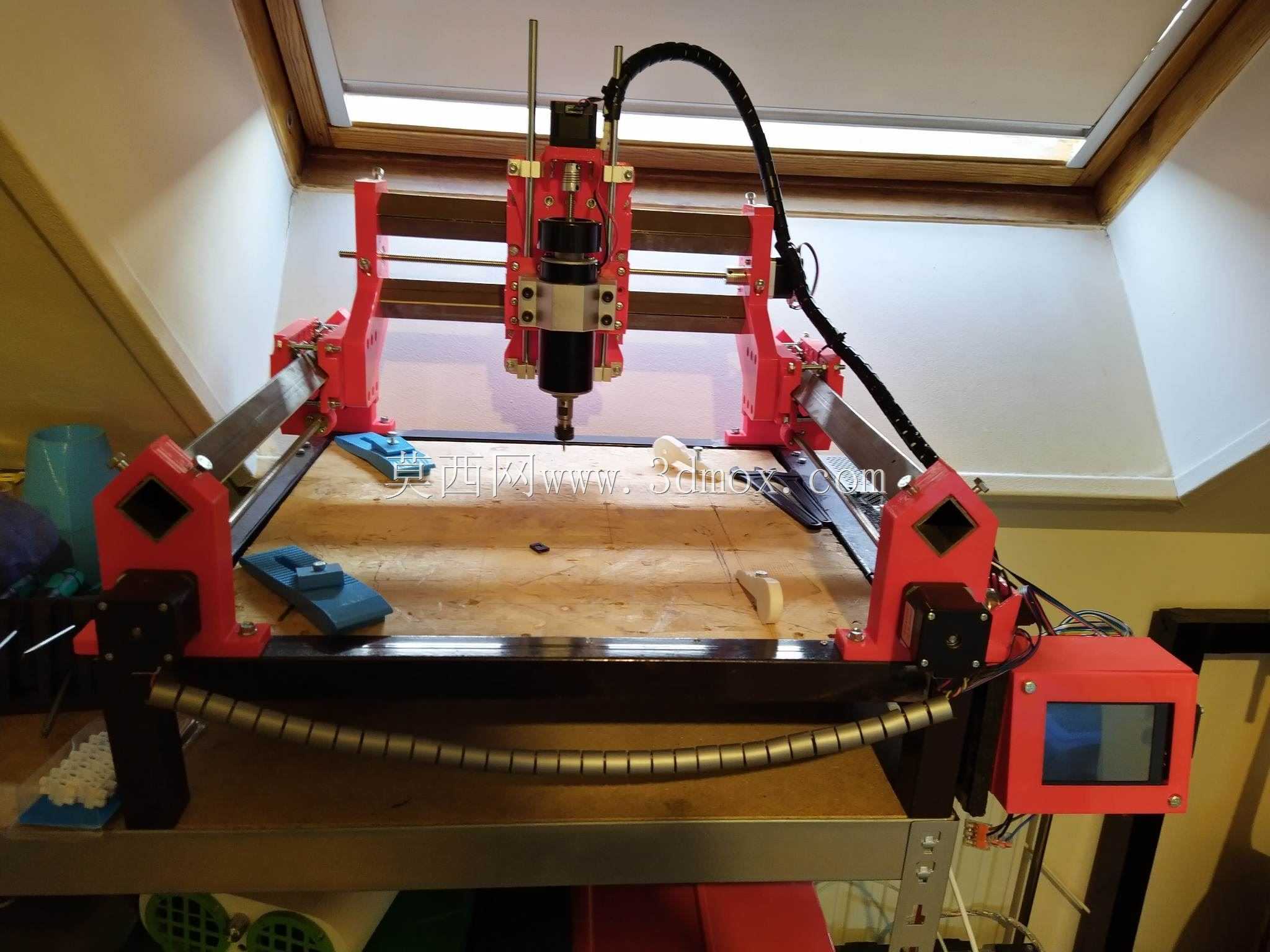

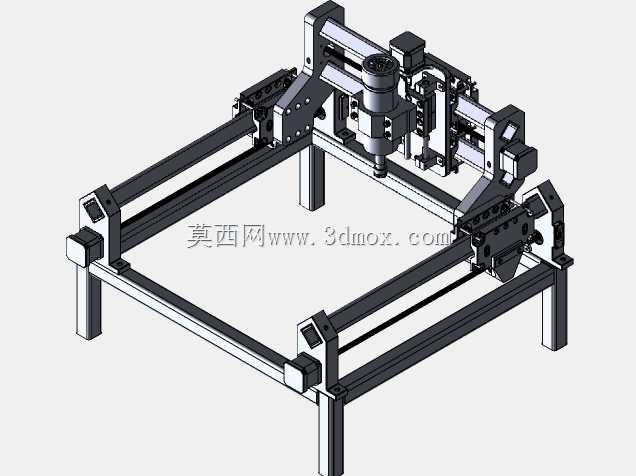

　　该结构面向小型木工、软金属、塑料板、亚克力及发泡材料的平面铣削、开槽、轮廓切割和浅浮雕加工场景，适合放在工作室、教学实验室、样板间或小批量加工工位中使用。设备采用台式龙门布局，底部由方管焊接或型材拼装形成矩形框架，四条支腿将加工台面抬离地面，框架上平面承担纵向导轨安装基准，两侧梁体平行布置，保证横梁在Y向运动时不产生明显偏摆。

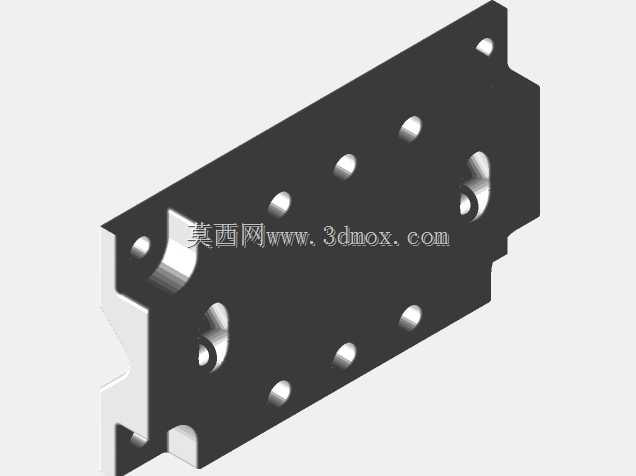

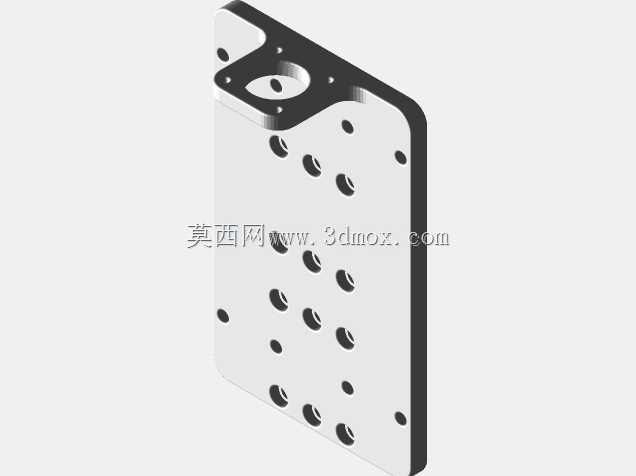

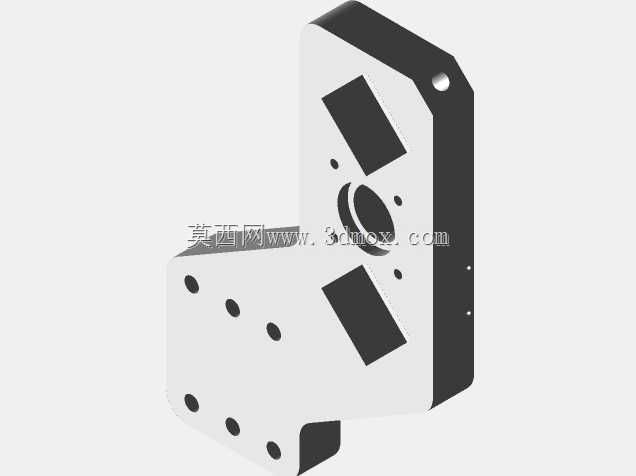

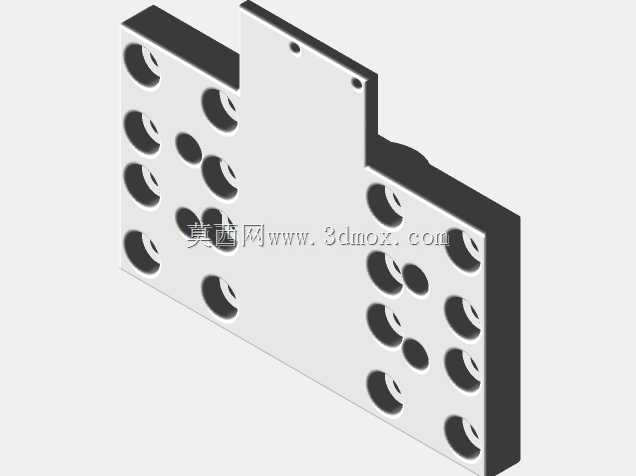

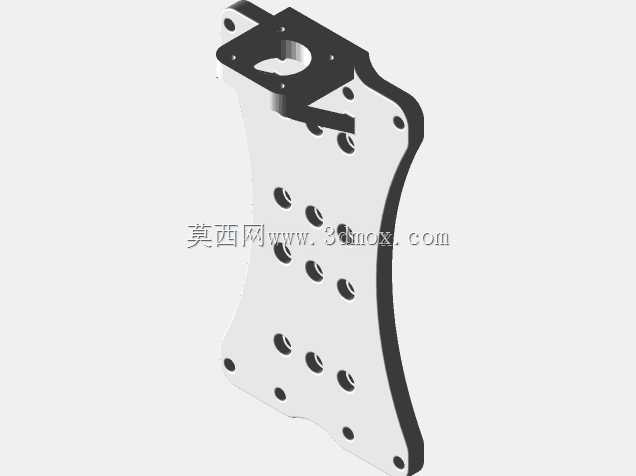

　　运动部分以横梁作为X向承载构件，主轴滑座沿横梁前后移动，横梁两端通过滑块与纵向导轨连接，形成典型的三轴龙门坐标结构。与带传动方案相比，该设计在各运动轴上采用丝杠传递动力，丝杠沿导轨方向布置，端部配置轴承支撑和联轴器，能够降低间隙和弹性滑动对轮廓精度的影响，尤其适合轻载但需要稳定进给的雕刻任务。主轴单元竖直安装在Z向滑台上，滑台通过直线导轨与拖板连接，刀具沿Z向完成下刀、抬刀和分层切削。

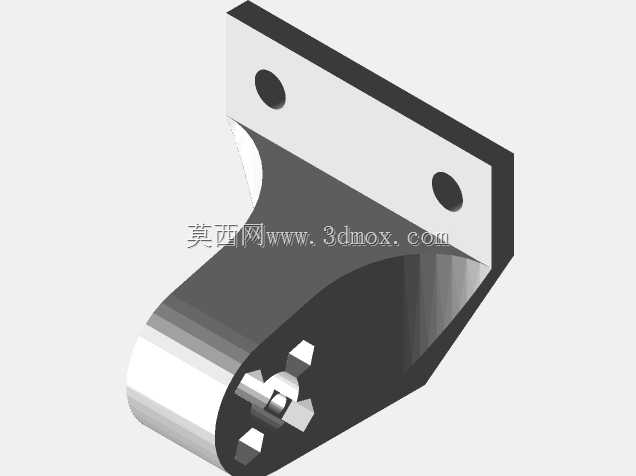

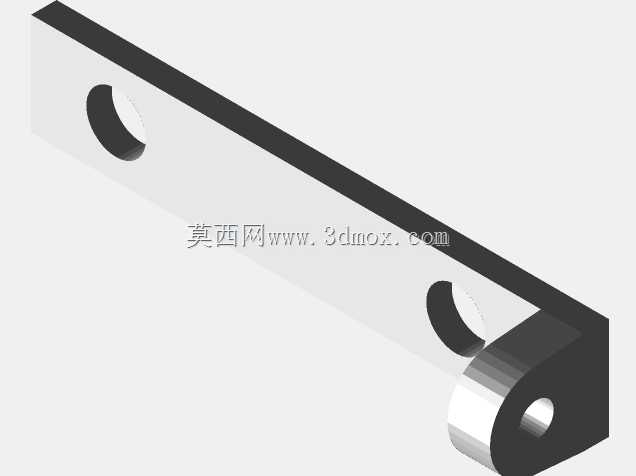

　　从结构设计思路看，机架重点解决的是小尺寸设备的刚性与成本平衡。底部矩形框架不仅承担工作台和工件重量，也为两侧导轨提供统一安装面；支腿与框架连接处设置加强节点，可减少整机受切削振动时的扭转变形。横梁采用截面较高的梁式结构，电机、丝杠螺母、滑块和主轴安装座集中布置在运动组件上，设计时需要控制悬伸长度，使主轴切削力尽量靠近导轨和螺母承载中心，从而降低附加弯矩。

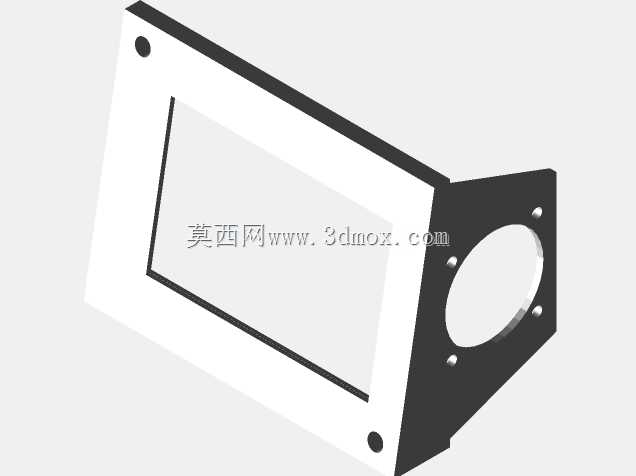

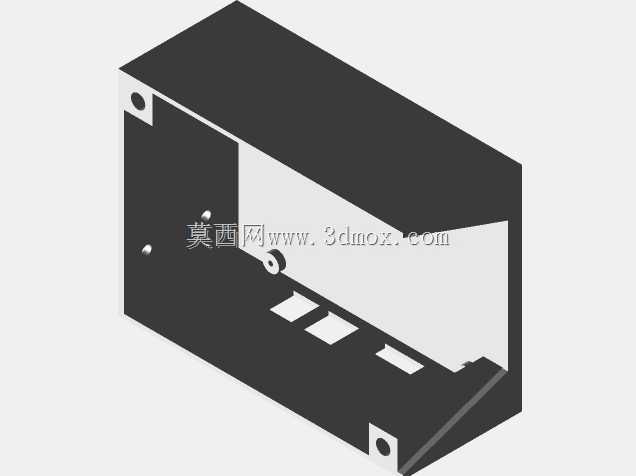

　　安装边界方面，设备占地由底部框架长度、宽度和支腿高度共同决定，四周应预留电机、联轴器、拖链及手工具操作空间；台面上方需要保证工件装夹、刀具更换和主轴维护高度。电控元件可布置在机架侧部或独立柜内，限位开关应安装在各轴行程末端，避免回零和误操作时滑块冲撞支撑座。实际建模时需重点检查导轨平行度、丝杠与导轨同轴关系、横梁两端同步约束、主轴中心线相对台面垂直度，以及电缆拖链在全行程中的弯曲半径。

　　该结构适用于轻切削数控加工验证，也可作为非标雕刻设备改型参考。若加工材料硬度或进给抗力提高，应进一步加强横梁截面、加宽滑块跨距、提高支撑腿连接刚度，并复核丝杠直径、驱动扭矩和主轴功率。
