这款立式结构的磨削加工设备,主要面向小型加工场景下的金属零件平面、沟槽及小型成型面的精密磨削作业,可适配个体维修工坊、小型五金加工户的小批量零件加工需求,也可作为机械爱好者自制加工设备的参考结构方案。设备采用立式主轴布局,磨削主轴竖直布置在立柱滑座上,配合下方十字布置的进给滑台实现工件的多方向进给,这种布局能有效节省安装占地面积,同时保证磨削加工时的受力稳定性,避免卧式布局带来的悬臂挠度影响加工精度。

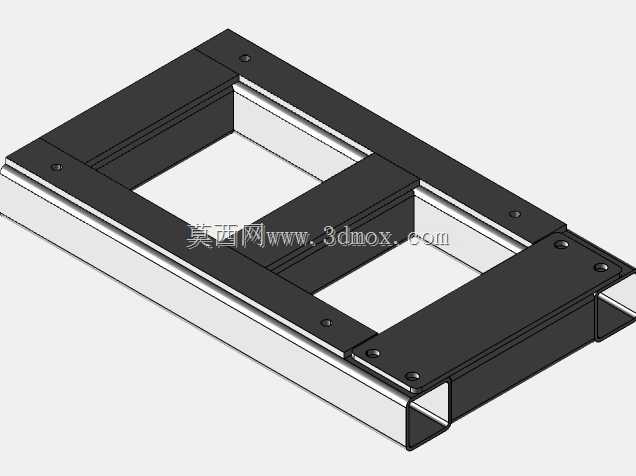

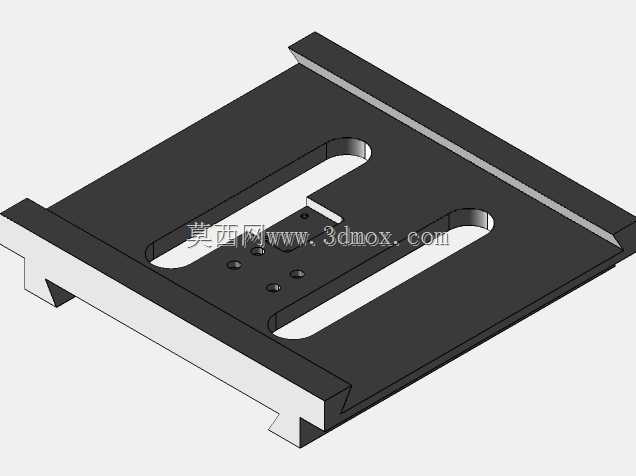

从结构设计逻辑来看,整机采用框架式焊接床身作为基础承载构件,底部床身预留了地脚安装孔位,可直接固定在混凝土地面或钢制工作台上,安装时需保证床身上平面的水平度误差控制在0.02mm每米范围内,避免后续滑台运行出现卡滞或加工面平面度超差。十字滑台部分采用矩形导轨搭配滚珠丝杆的传动组合,X、Y两个方向的丝杆均配置了端部锁紧螺母,可根据实际使用磨损情况调整丝杆轴向间隙,保证进给运动的反向精度;滑台的行程设计覆盖了小型零件加工的常用范围,X向有效行程可满足长度300mm以内工件的走刀需求,Y向行程适配宽度200mm以内的工件装夹,Z向主轴滑座的行程可覆盖150mm的高度调节范围,满足不同厚度工件的磨削加工需求。

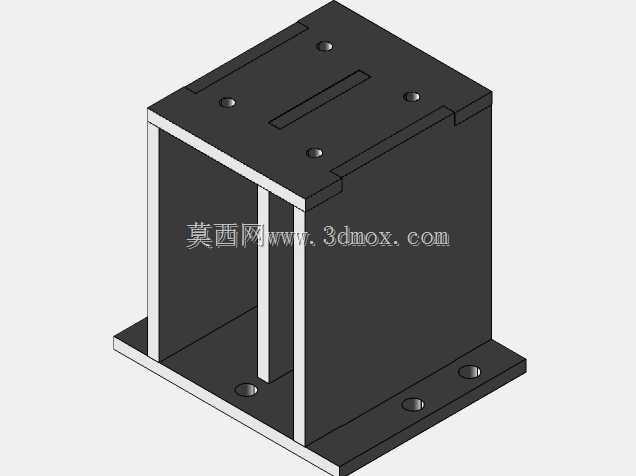

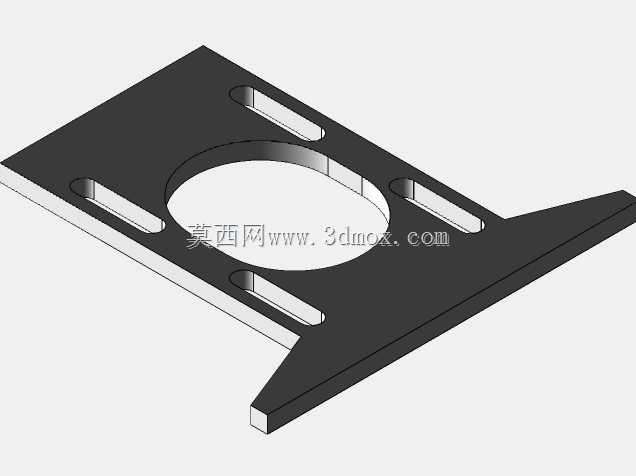

主轴单元采用电机直连磨头的结构,省去了中间皮带传动的环节,既减少了传动损耗,也降低了高速运转时的振动传递,磨头端部可适配不同规格的砂轮接杆,根据加工需求更换平面砂轮、成型砂轮或小型磨头,实现不同工序的加工。设备的立柱采用加厚钢板焊接而成,内部布置了加强筋结构,提升立柱的抗弯刚度,避免主轴进给时出现立柱后仰变形,影响磨削深度的一致性。十字滑台的工作台面加工有标准T型槽,可直接搭配通用压板装夹工件,也可加装简易平口钳实现小型零件的快速装夹定位。
在安装边界方面,整机的占地尺寸控制在长700mm、宽500mm、高900mm的范围内,不需要过大的车间空间即可布置,设备总重量控制在合理范围,既保证了运行时的稳定性,也方便小型工坊的移位调整。电气控制部分可根据使用需求搭配简易数控系统或手动进给手轮,手动模式下适合单件修配类作业,数控模式下可实现简单的自动走刀磨削,降低操作人员的劳动强度。设计时充分考虑了自制加工的工艺可行性,大部分结构件可采用常规钢板切割、焊接、铣削加工完成,不需要特殊的加工设备,零部件的通用化程度较高,丝杆、导轨、主轴电机等标准件均可直接采购市售常规型号,降低了整体的制作成本。
