猎户座载人飞船FDM可打印缩比结构

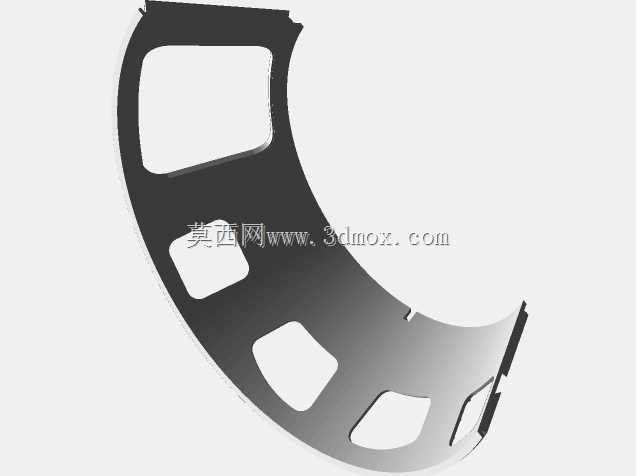

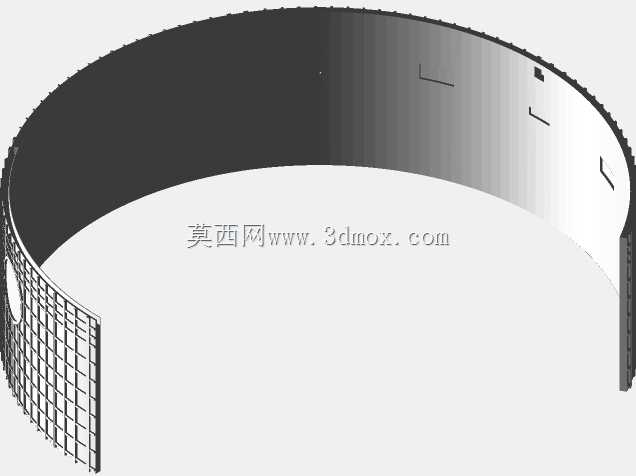

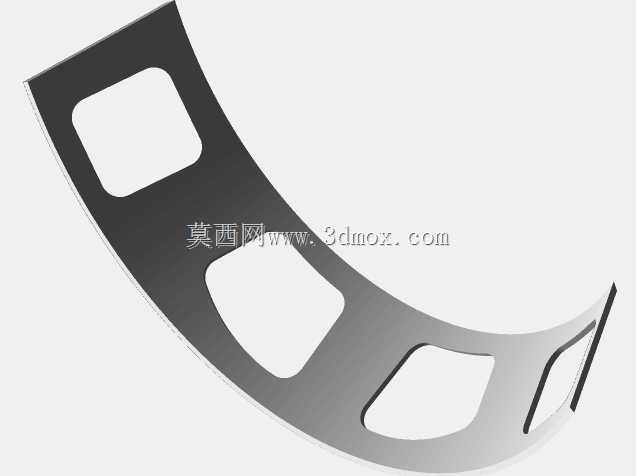

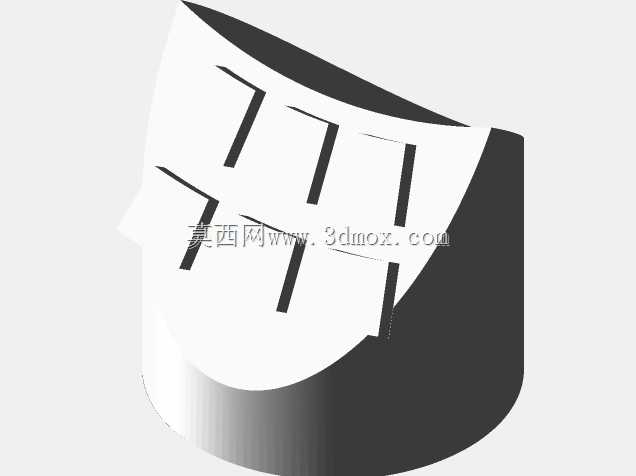

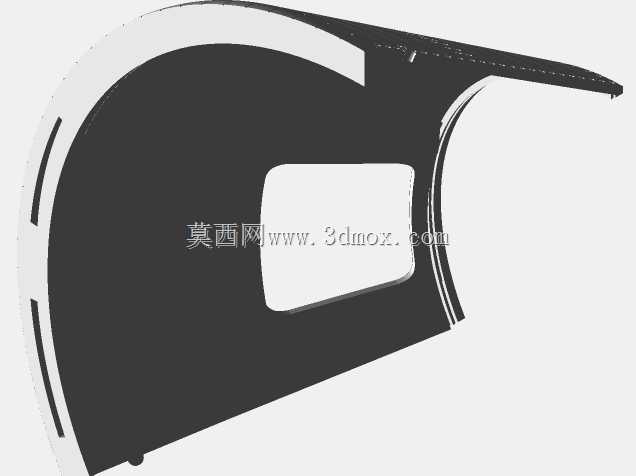

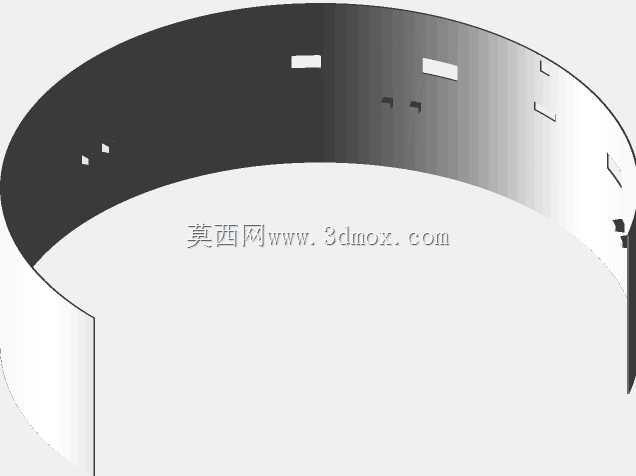

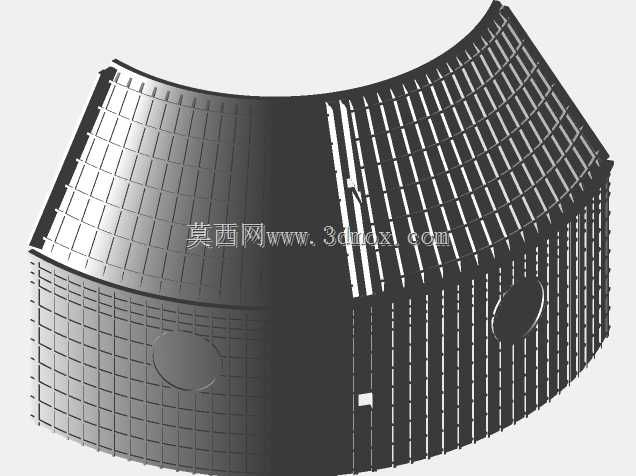

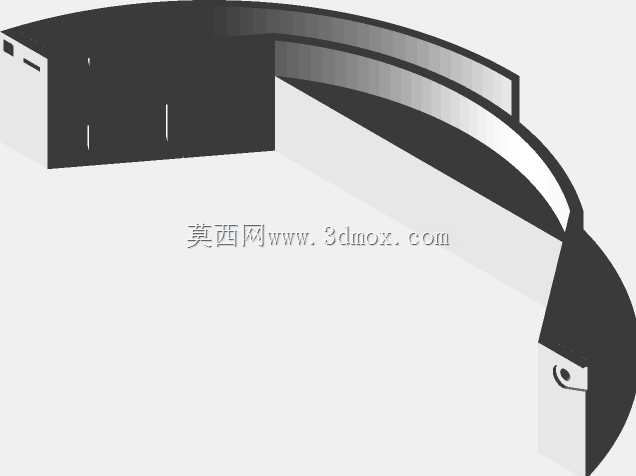

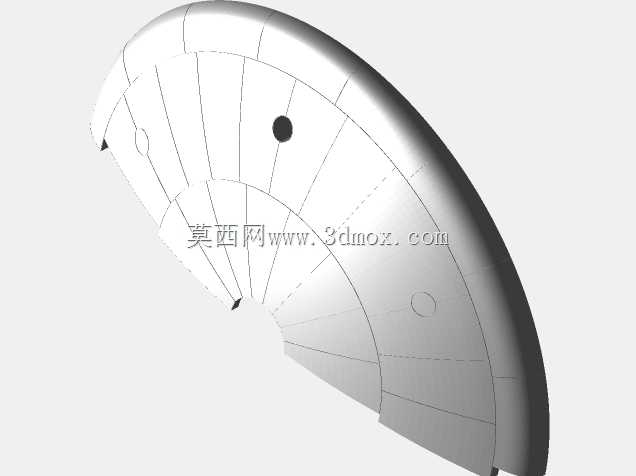

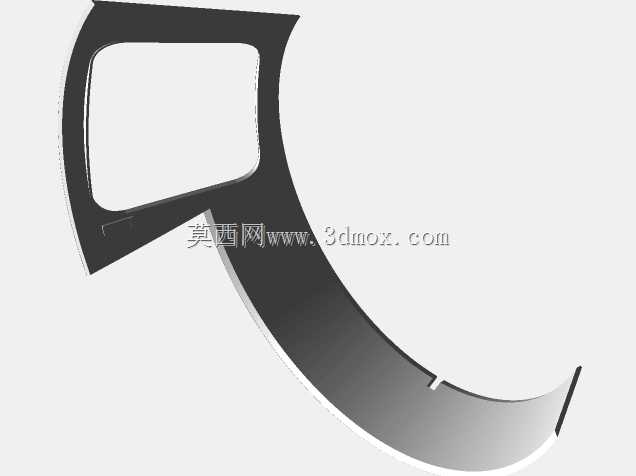

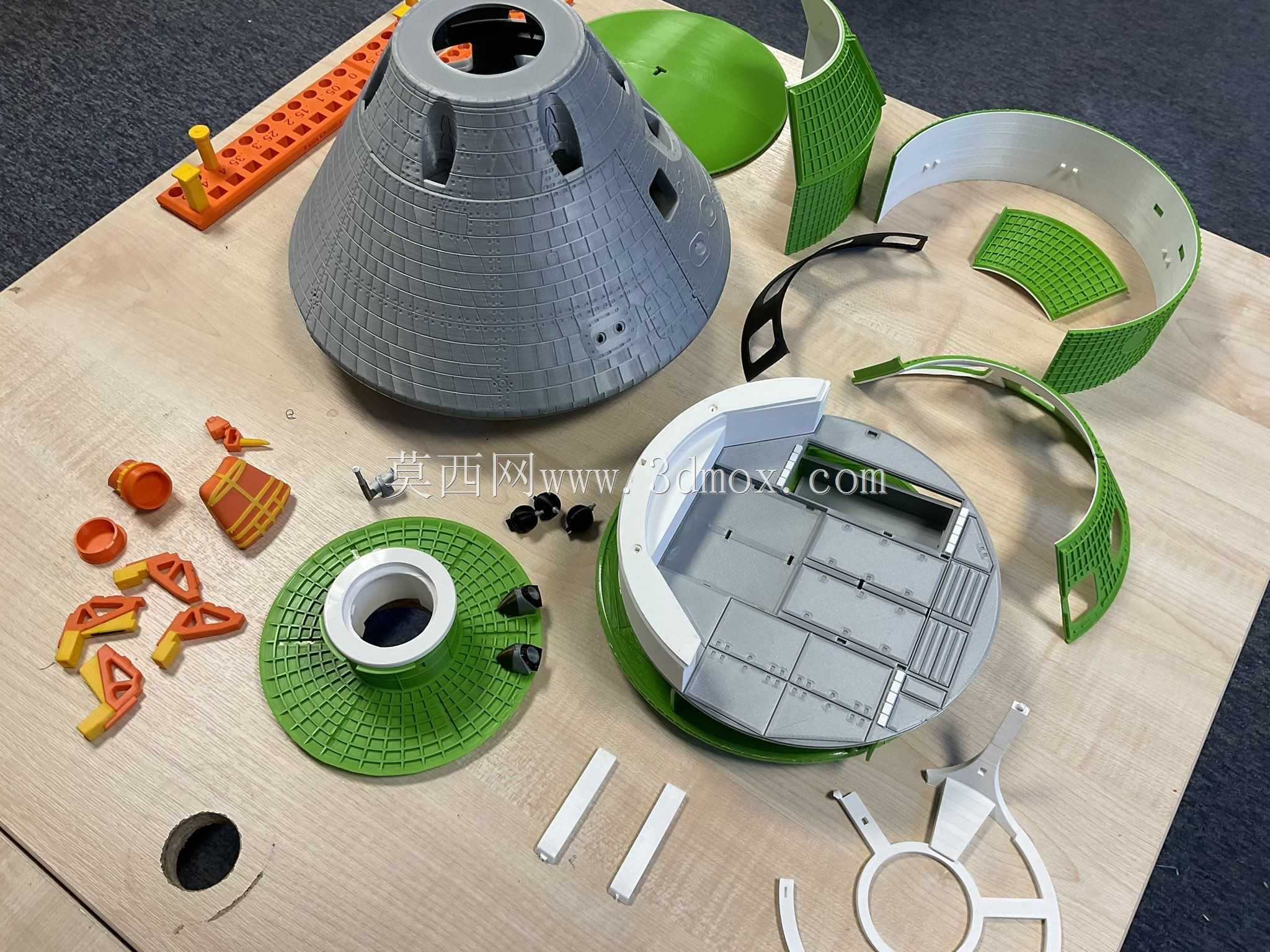

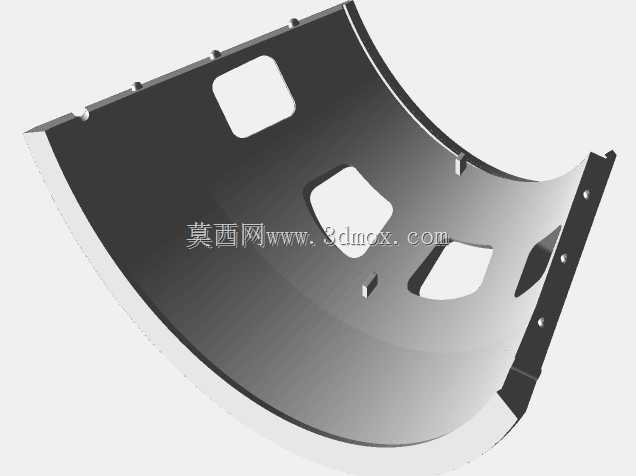

　　这套缩比航天器结构面向桌面级熔融沉积成型设备的实际制作场景，围绕猎户座载人飞船的舱体外形、服务舱桁架、防热大底与回收基座展开分件设计，解决大尺寸曲面在普通打印幅面内无法一次成型的问题。结构拆分时优先保留舱段之间的装配关系，环形服务舱被切分为多段弧形壳体，侧壁的格栅开口、设备舱轮廓和周向加强筋均随分件保留；打印后可沿周向拼合，接缝布置在曲面转折与筋条遮挡位置，减少后期填补对外观面的影响。

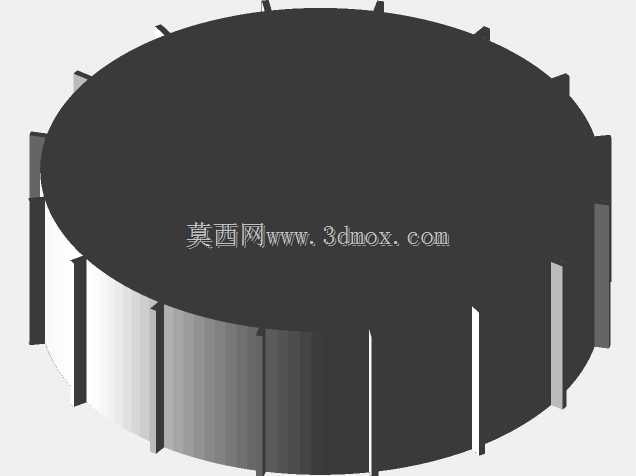

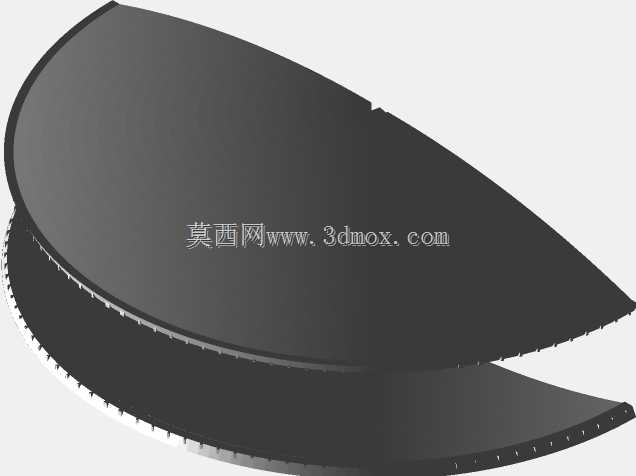

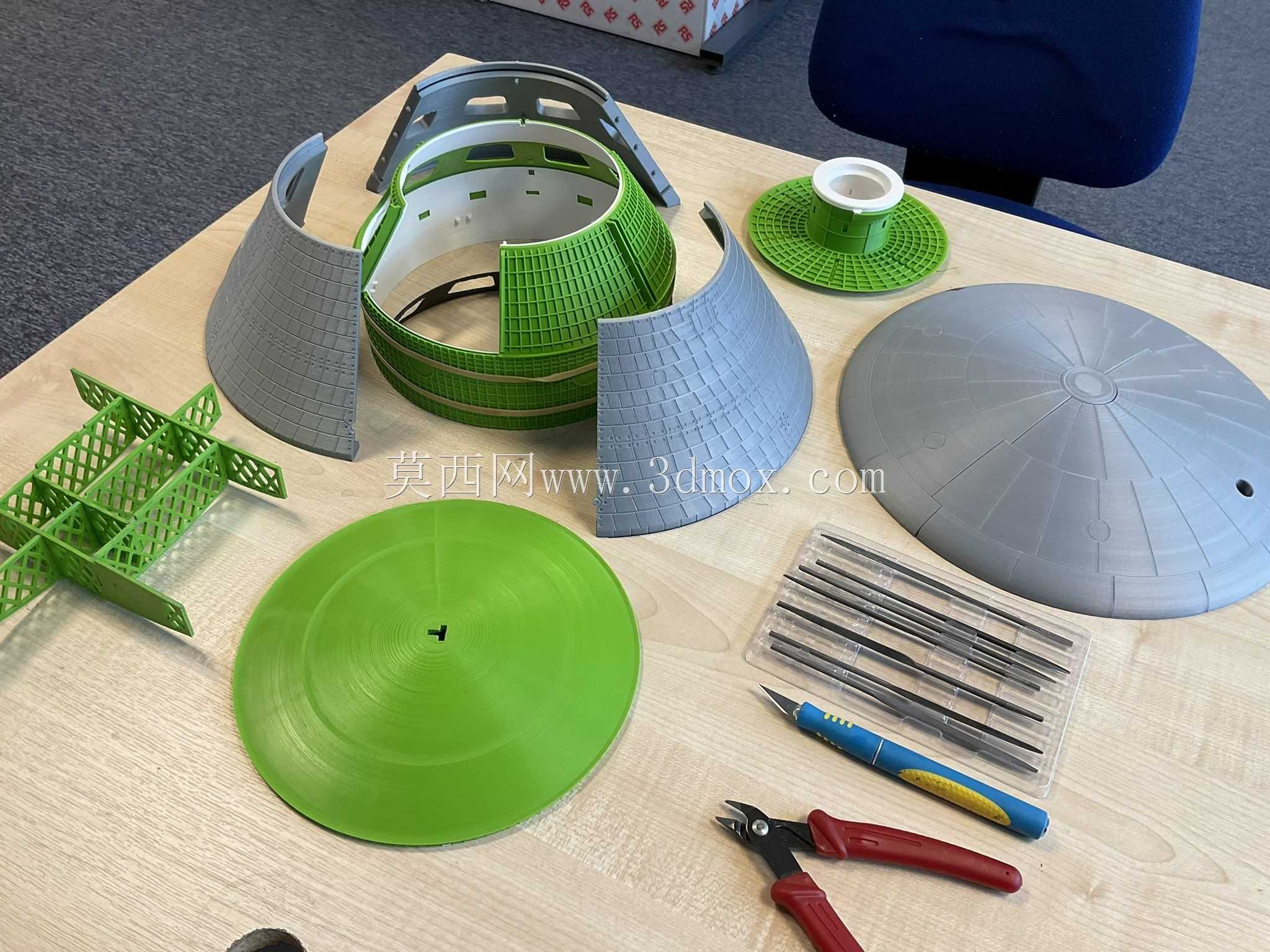

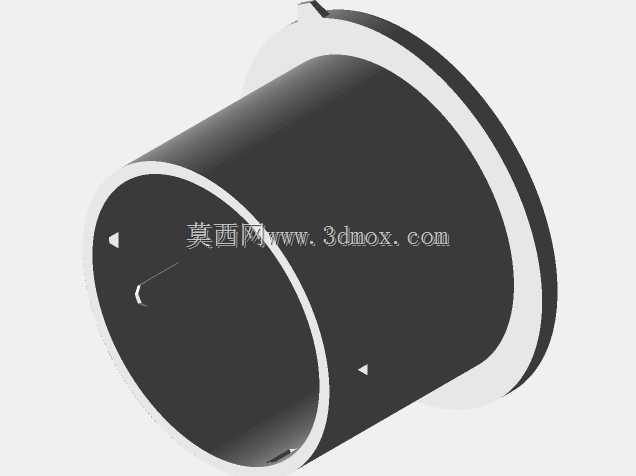

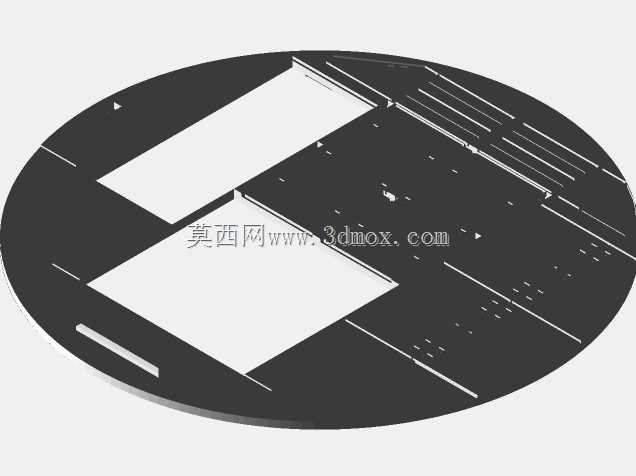

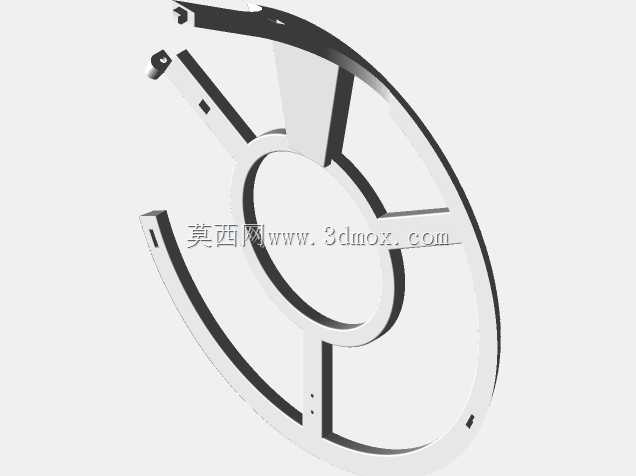

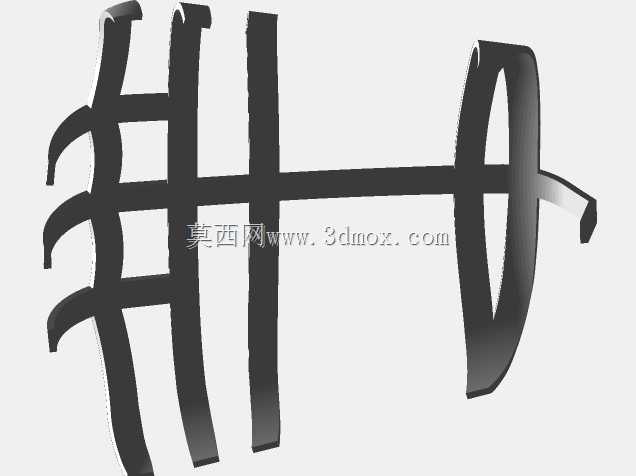

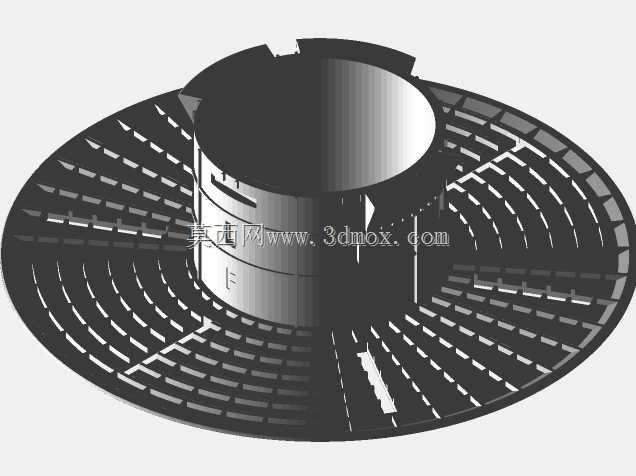

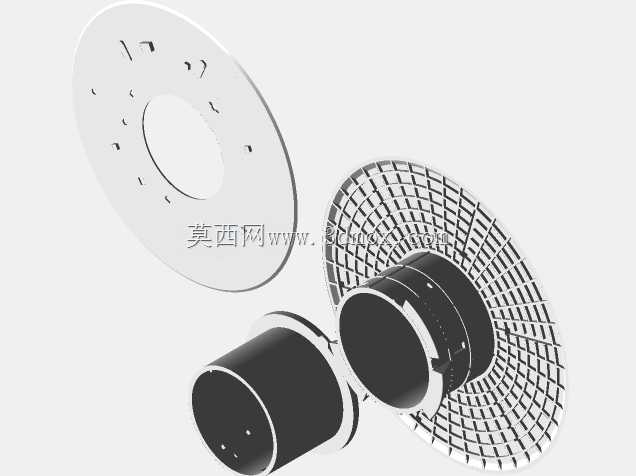

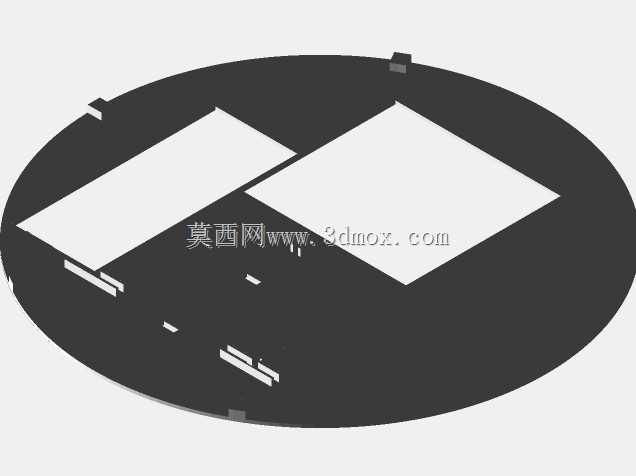

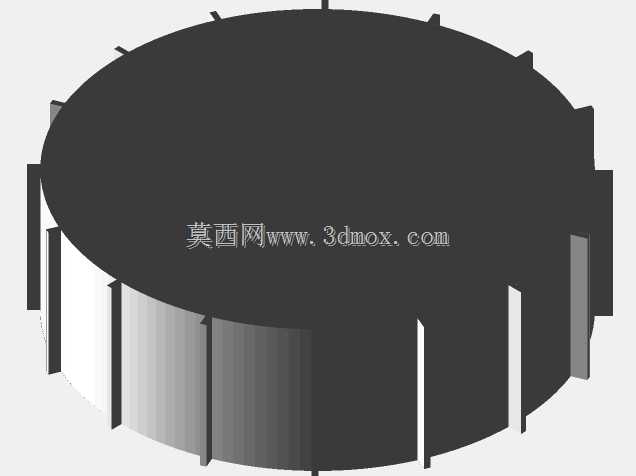

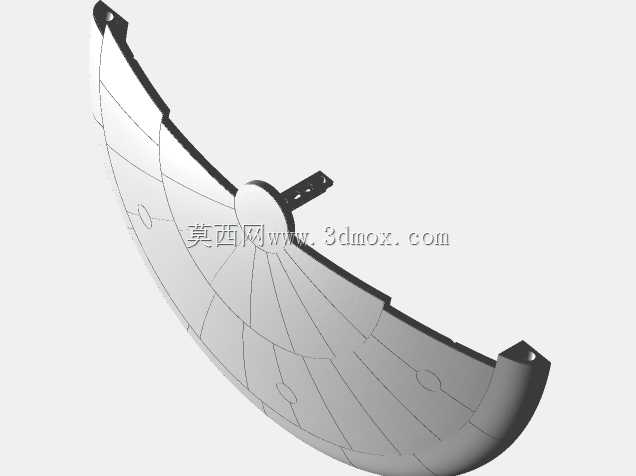

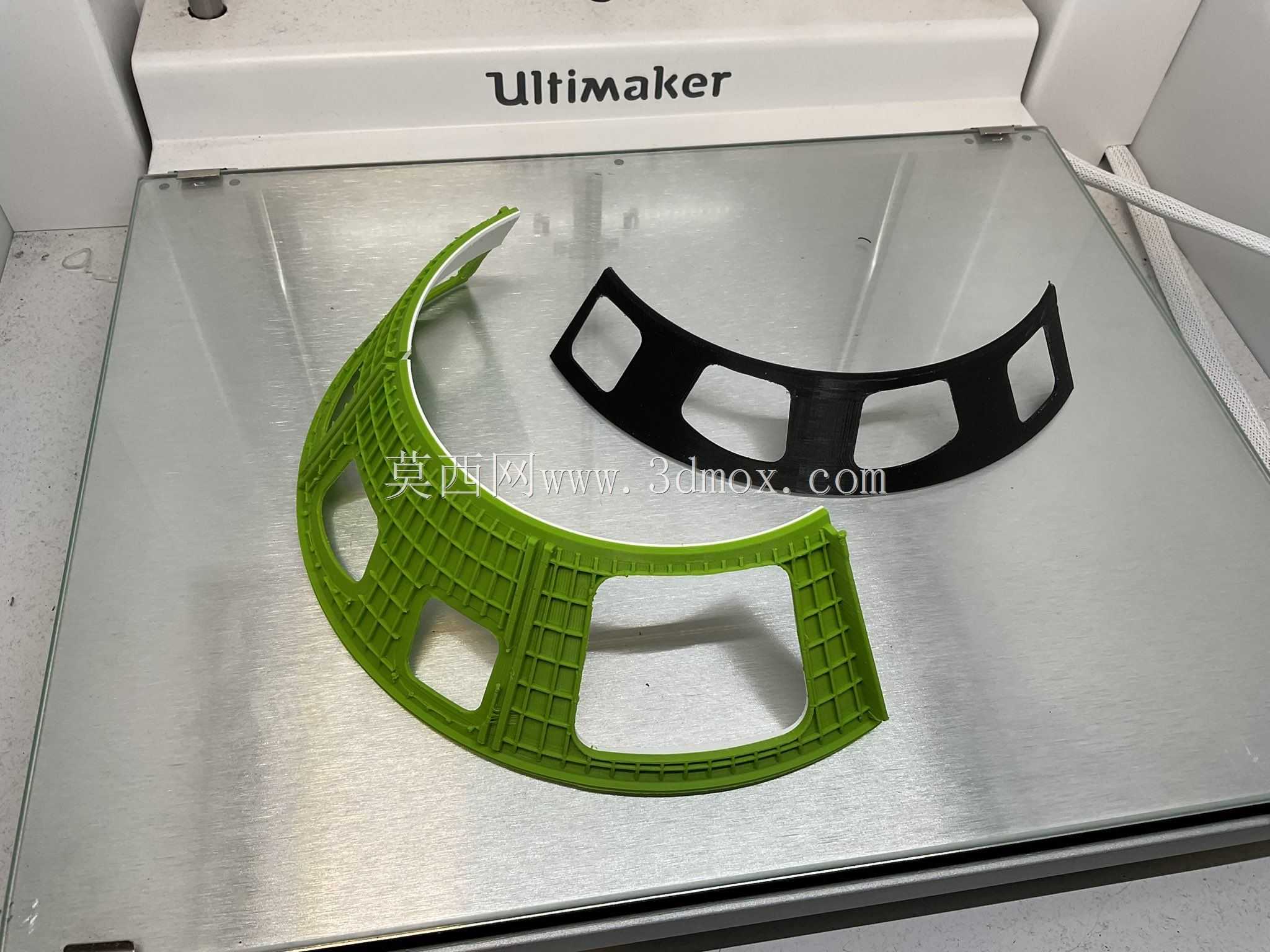

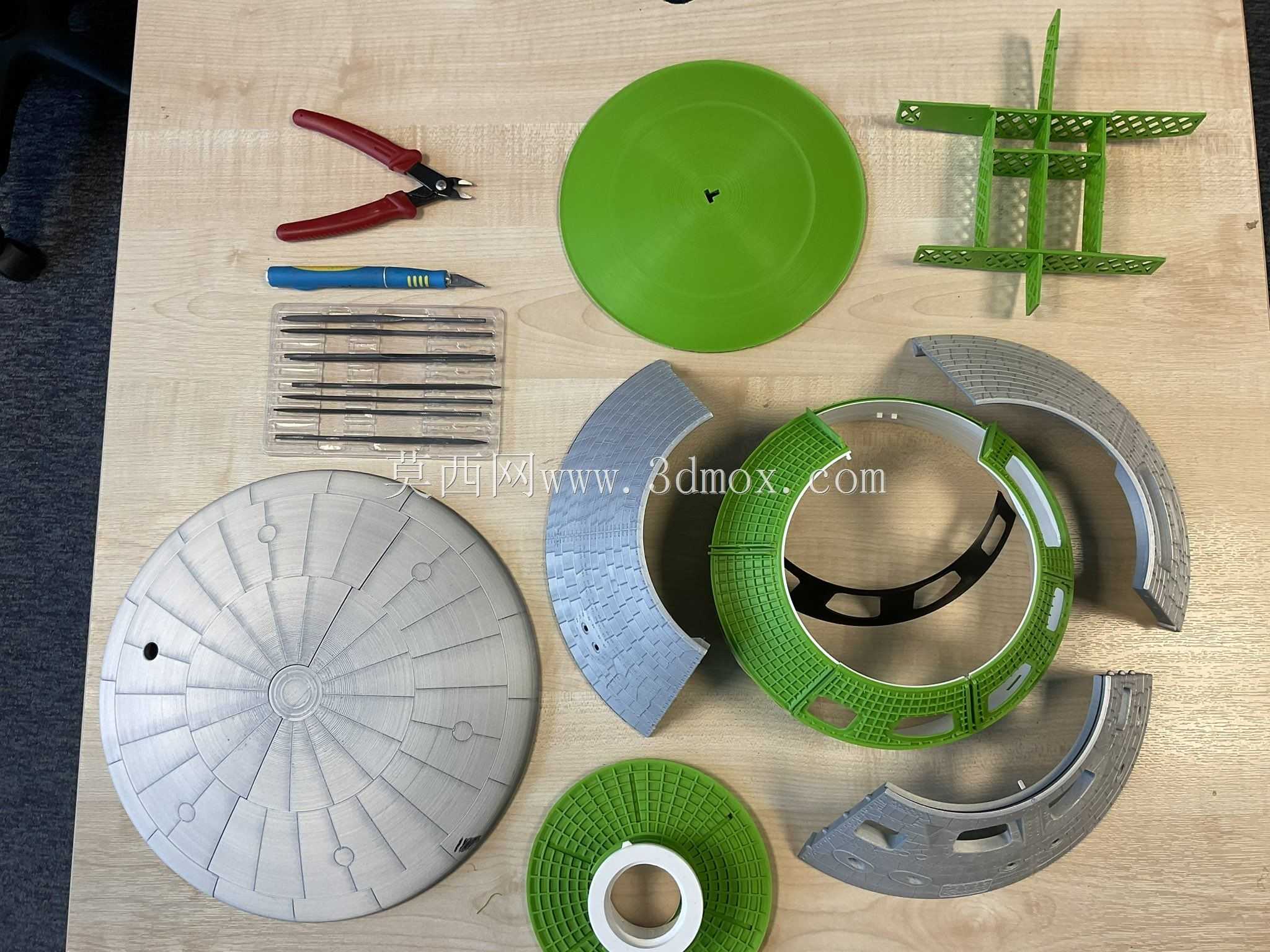

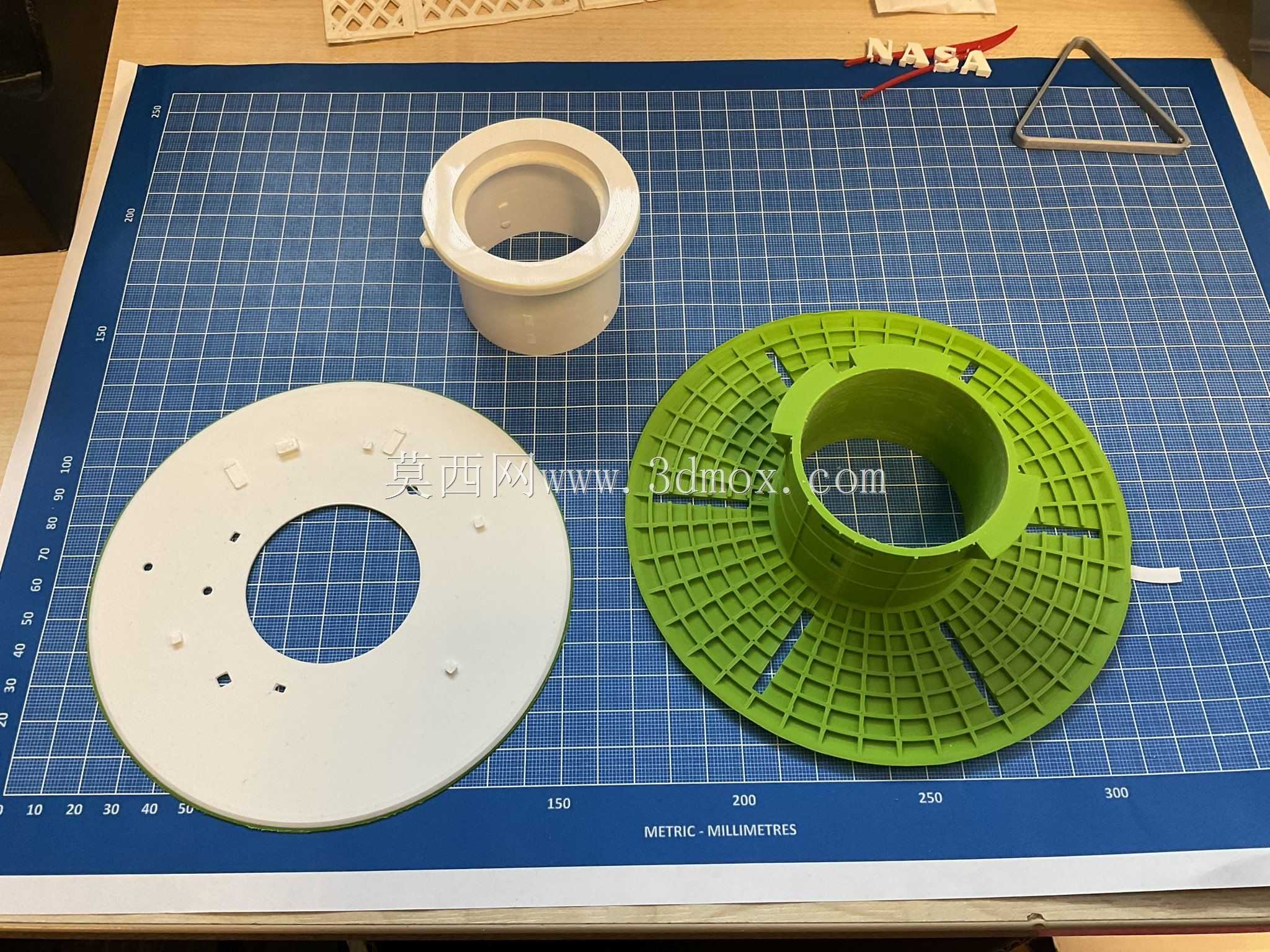

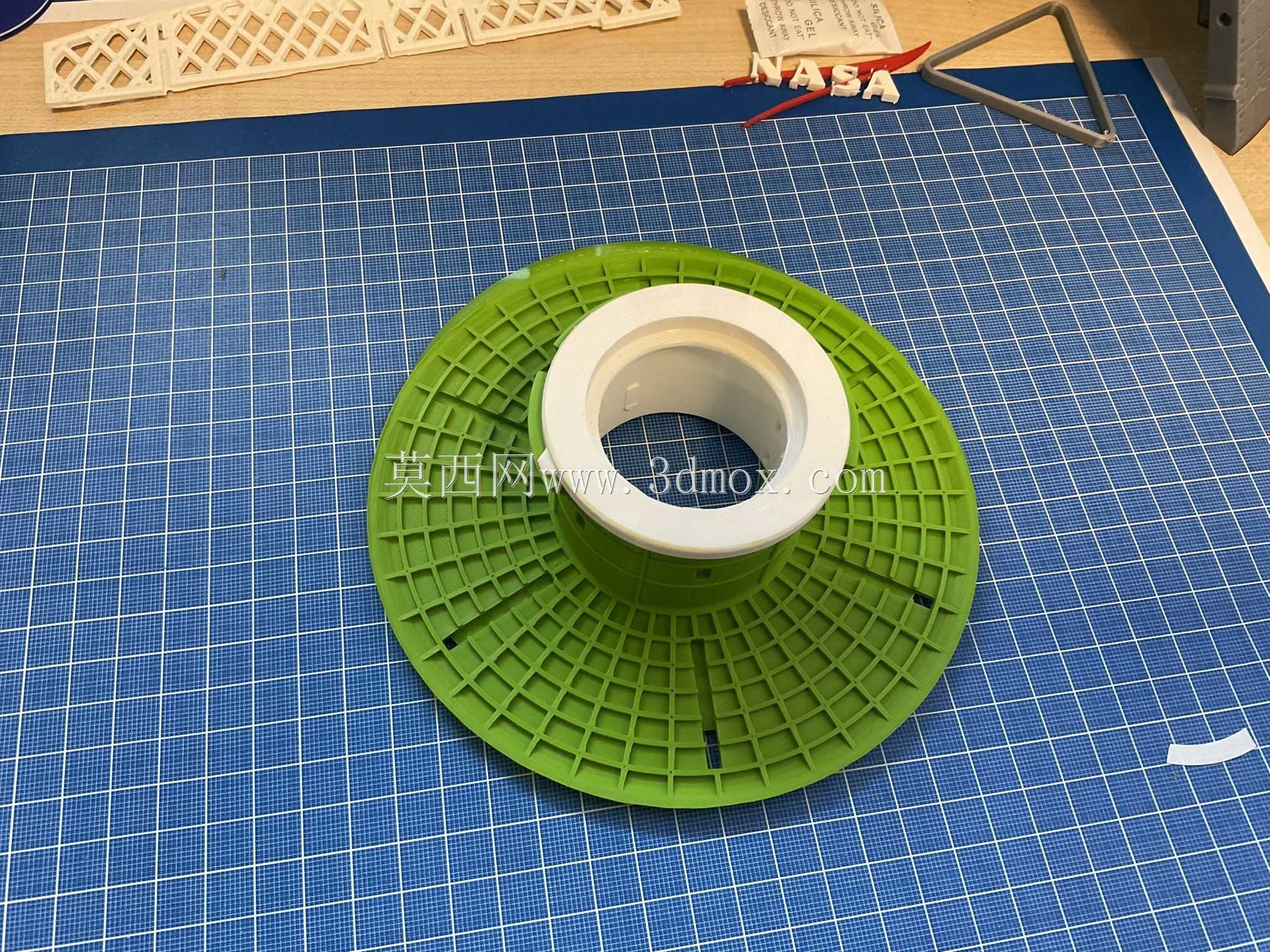

　　舱体端面采用大直径圆盘类零件表达，盘面放射状筋线、中心定位环和周向小孔均按缩比关系还原。圆盘背面预留环形止口，与服务舱壳体形成径向定位，拼装时不需要额外复杂夹具即可控制同轴度。绿色格栅件对应服务舱外侧支撑与太阳能阵列相关结构，杆件交叉处保留实体节点，细长筋条在切片时可通过增加接触面和桥接方向降低翘曲风险。

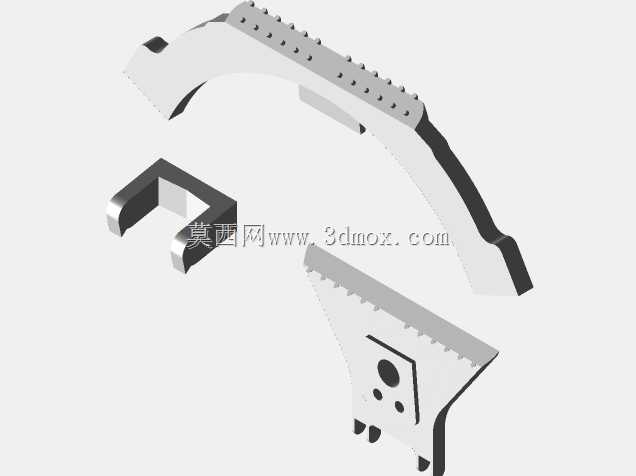

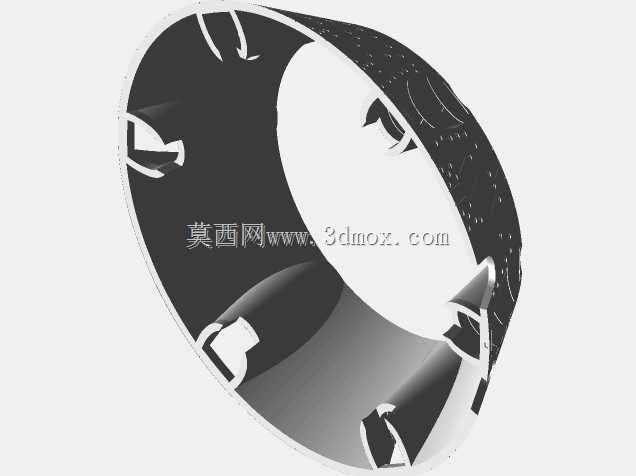

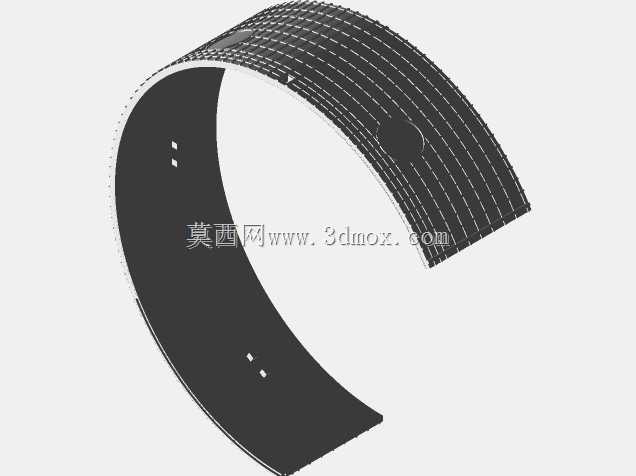

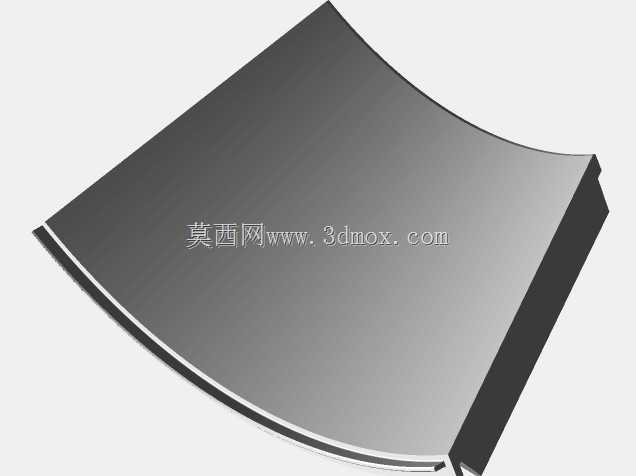

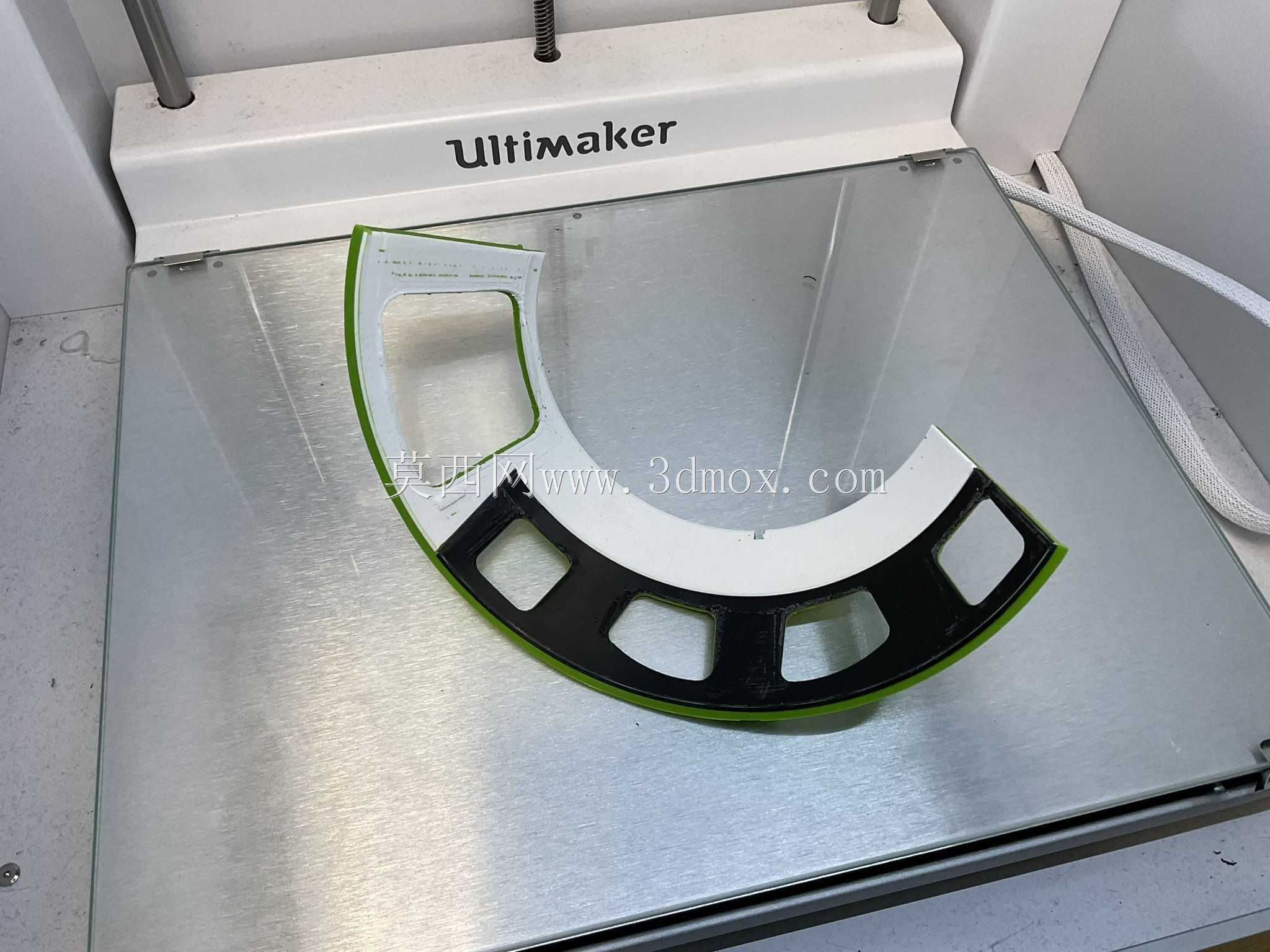

　　设计思路兼顾单色与多色设备：分件不仅按几何区域切开，也把不同外观色区独立成壳，喷头数量有限的设备可通过分批打印不同颜色耗材完成配色；多色设备则可直接利用颜色分区输出。弧形舱段在壁厚上保留均匀壳层，边缘增设拼接凸台与定位缺口，使相邻段在粘接前能够预定位，避免环形件累积误差导致最后一段无法闭合。

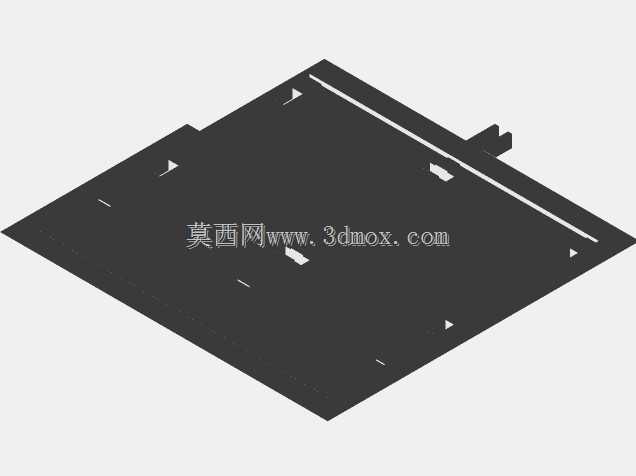

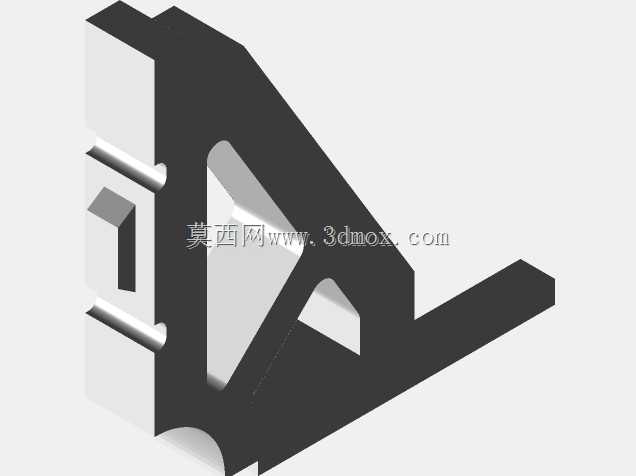

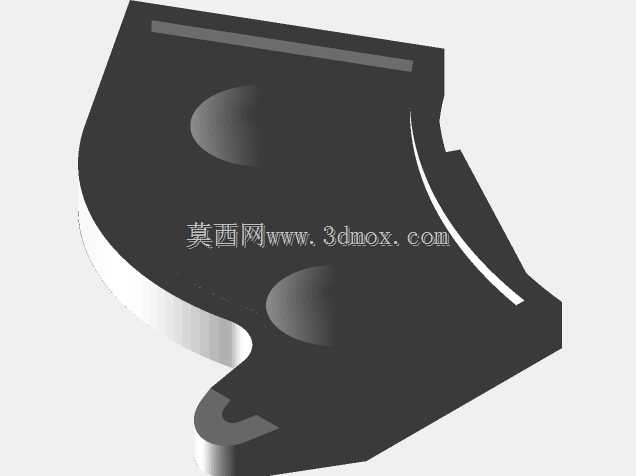

　　回收基座部分单独成组，包含底部支撑、定位面和舱体接触边界，用于展示飞船着陆或回收状态。基座与舱体之间的接触面避开细节密集区，保证支撑稳定，同时不破坏防热底外形。整体比例控制在桌面展示与教学演示适用范围，各零件外轮廓按常见成型尺寸切分，安装边界以止口、凸台和粘接面为主，不需要金属紧固件。

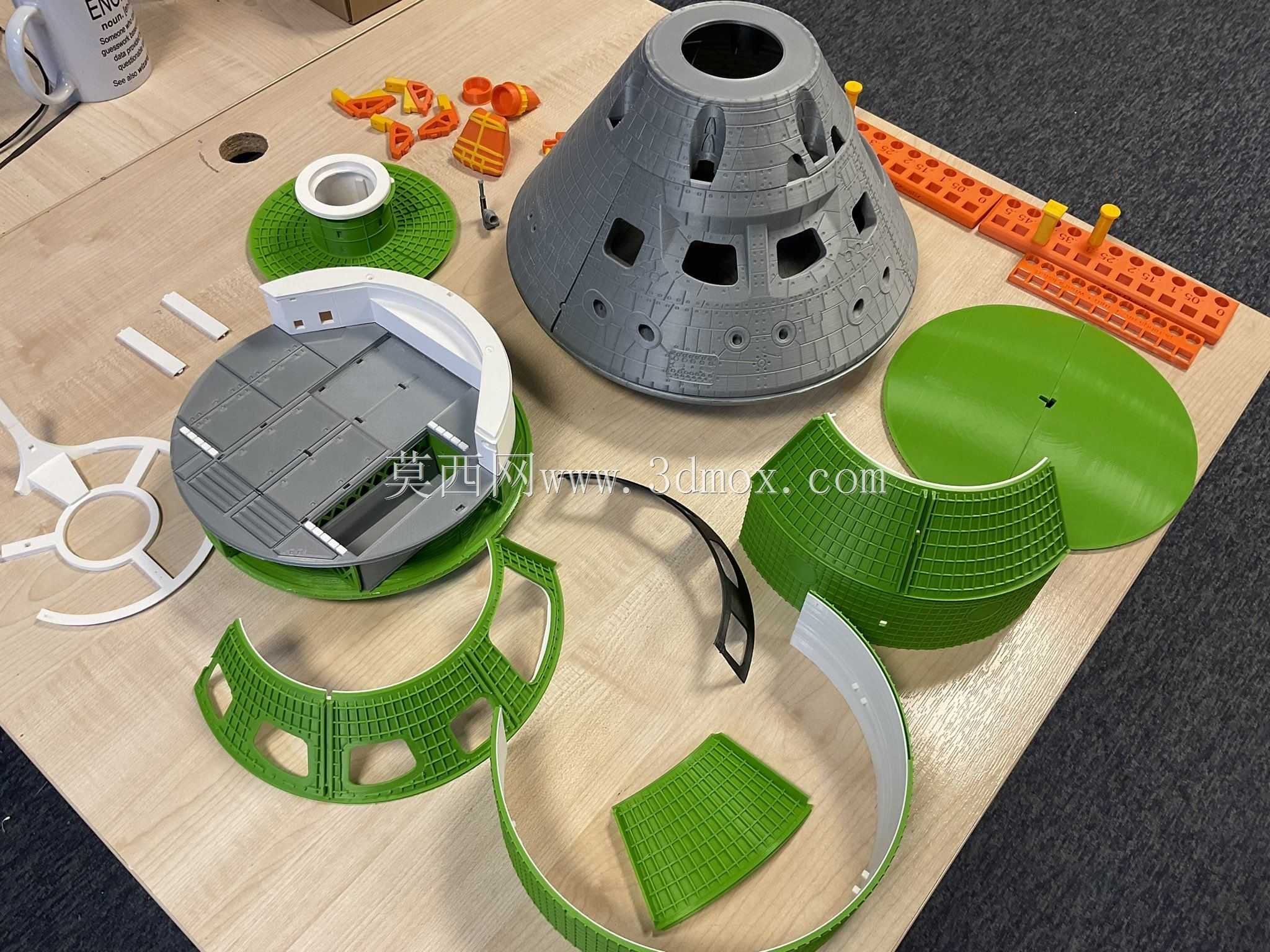

　　从工程验证角度看，该结构可用于航天器外观教学、展陈道具制作和增材制造分件练习。曲面分片、环形拼合、薄壁格栅和大平面防翘曲是制作中的关键点：大圆盘需注意底面附着，弧形件需控制冷却收缩，格栅件需优化支撑角度。各舱段拼合后能够呈现载人飞船从防热底到服务舱桁架的完整层次，既保留识别度，也让FDM工艺在大尺寸模型制作中具备可落地的装配路径。
