聚氨酯半套管浇注成型工装模具

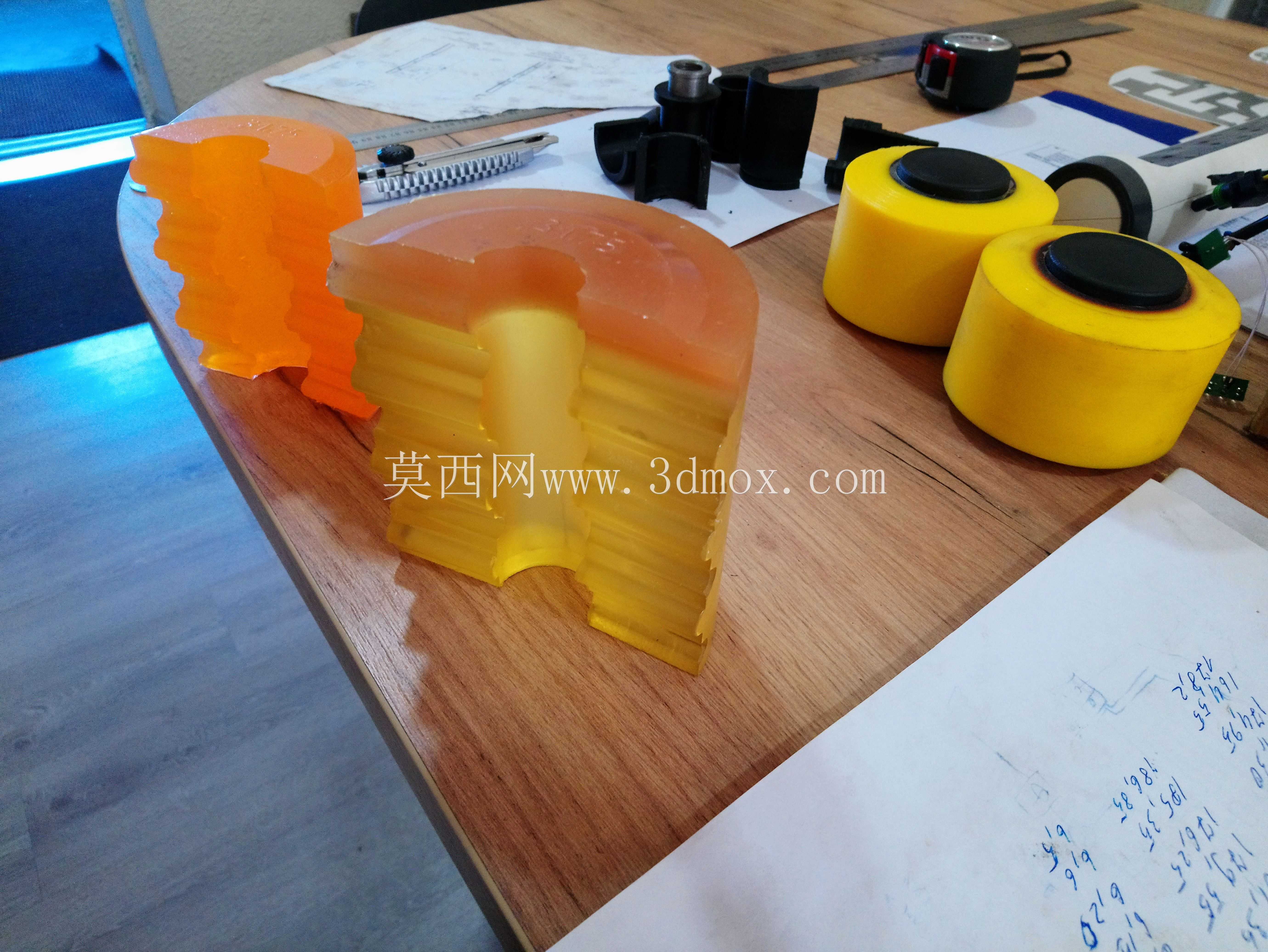

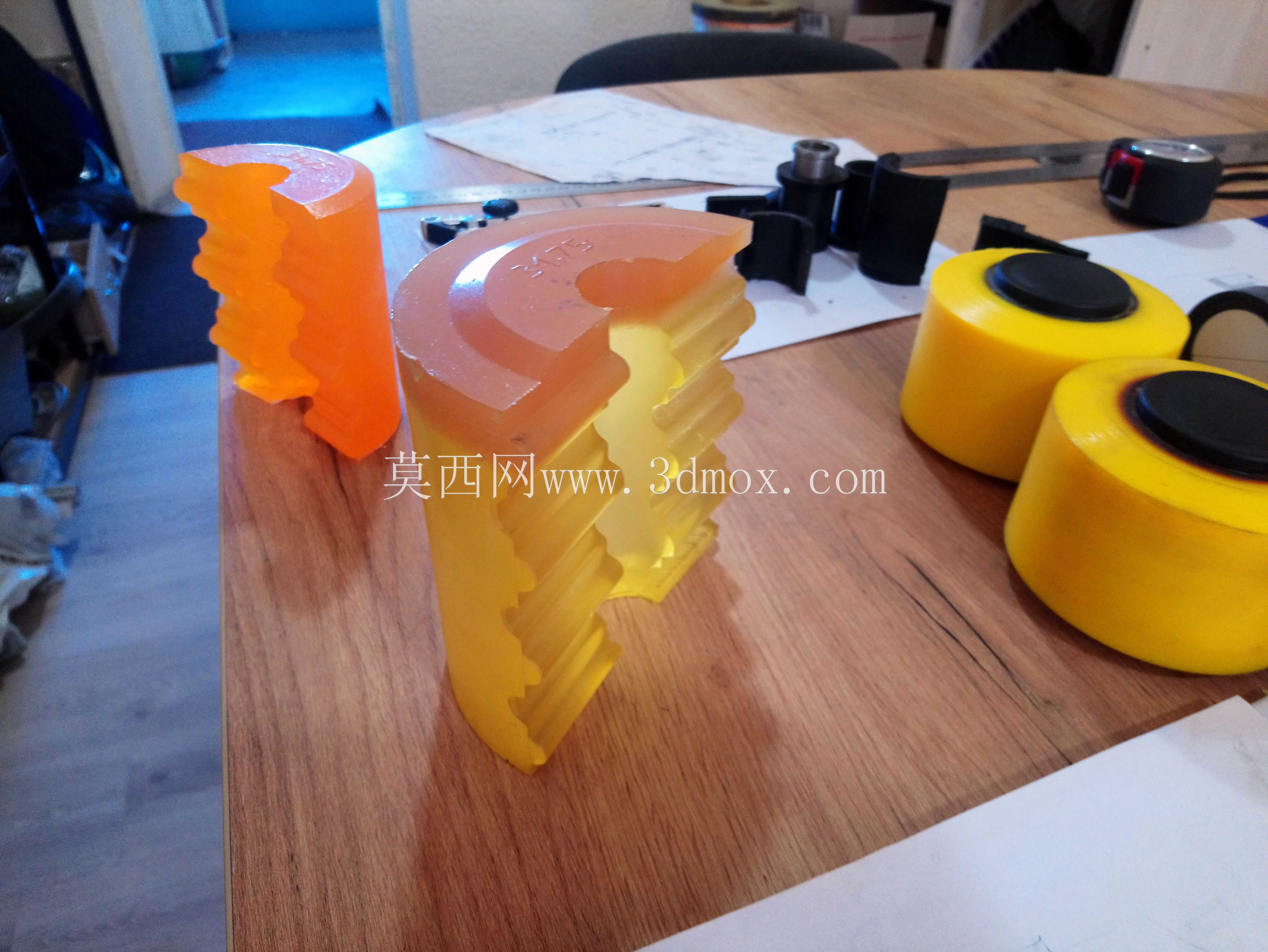

　　这套浇注工装面向聚氨酯弹性体半套管类零件的小批量成型场景，常见于油田修井、管线防护、耐磨衬套配套车间。半套管属于剖开式防护件，成型后要包覆在管体外侧，承担耐磨、缓冲、隔振和防磕碰作用，因此模具不能只追求型腔形状，还要兼顾聚氨酯物料浇注时的排气、开合取件以及后期修边便利性。

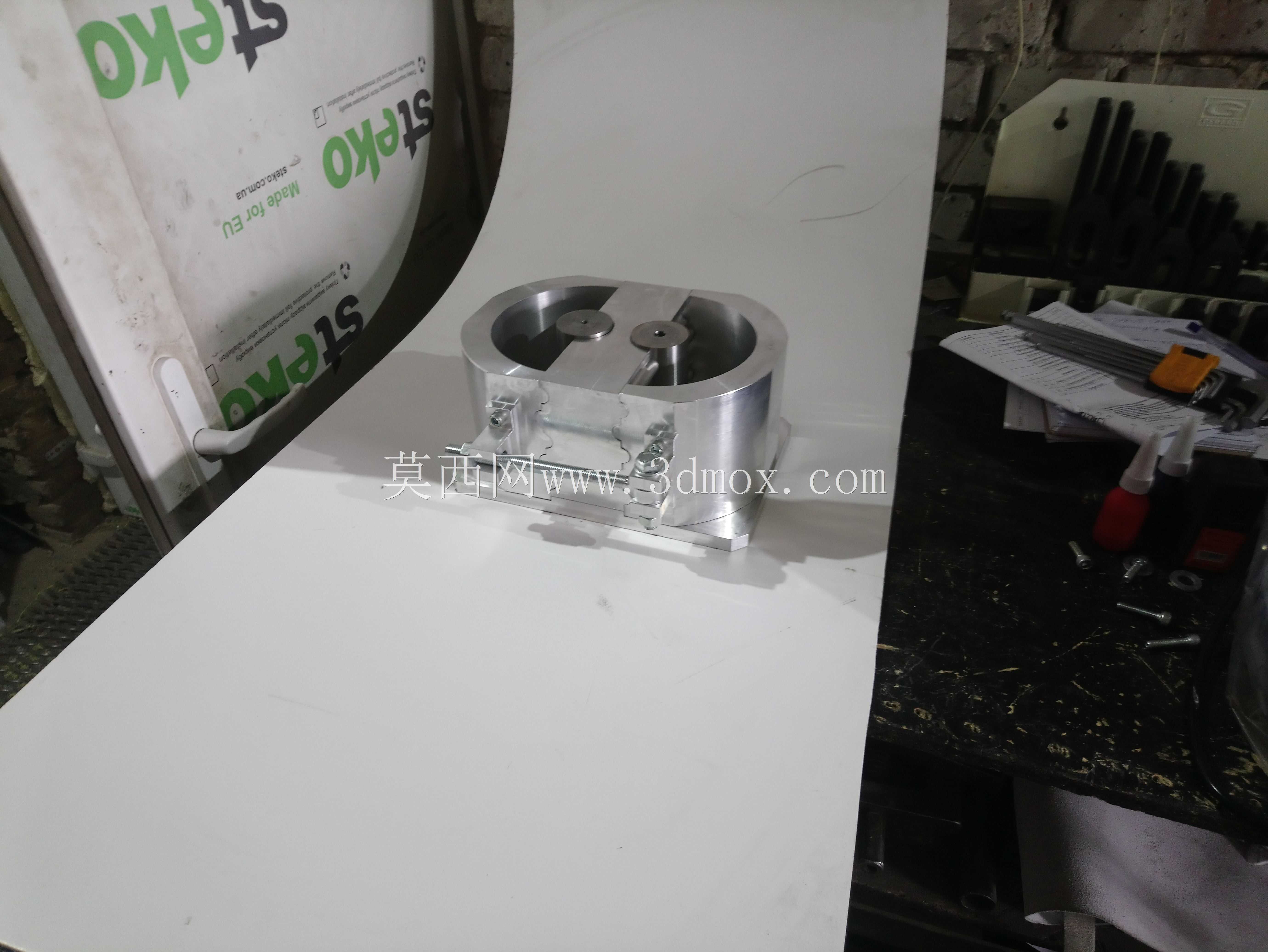

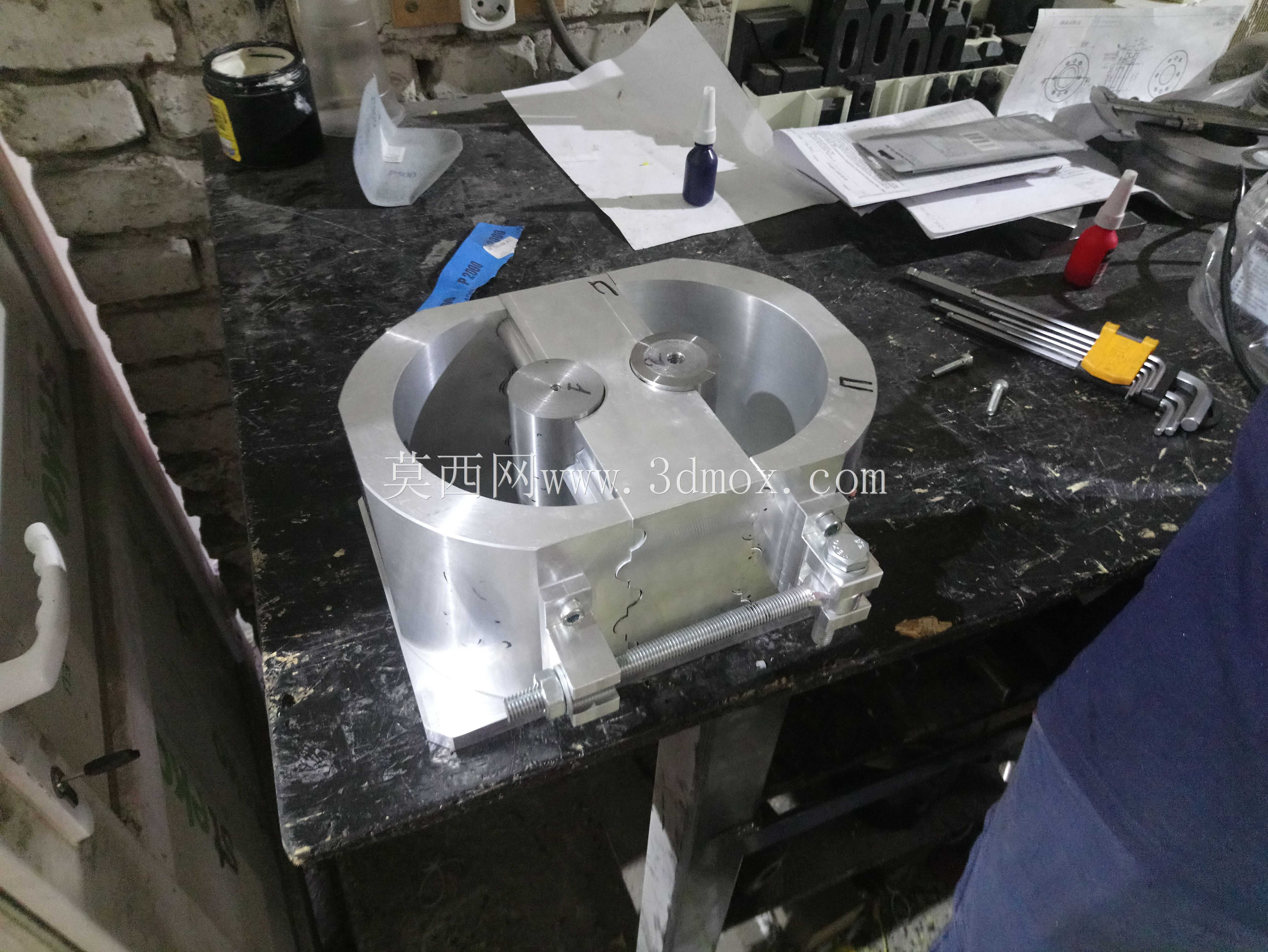

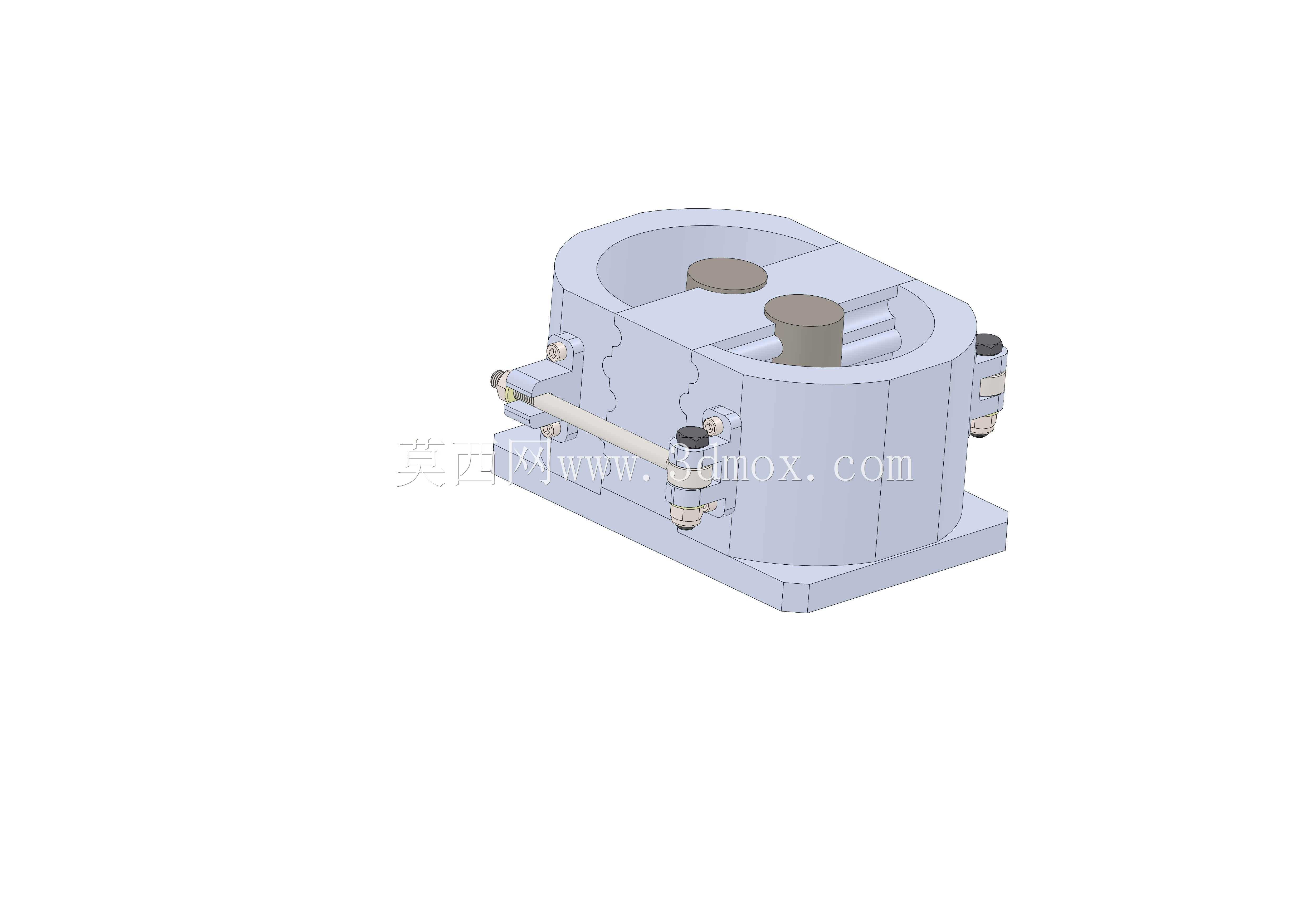

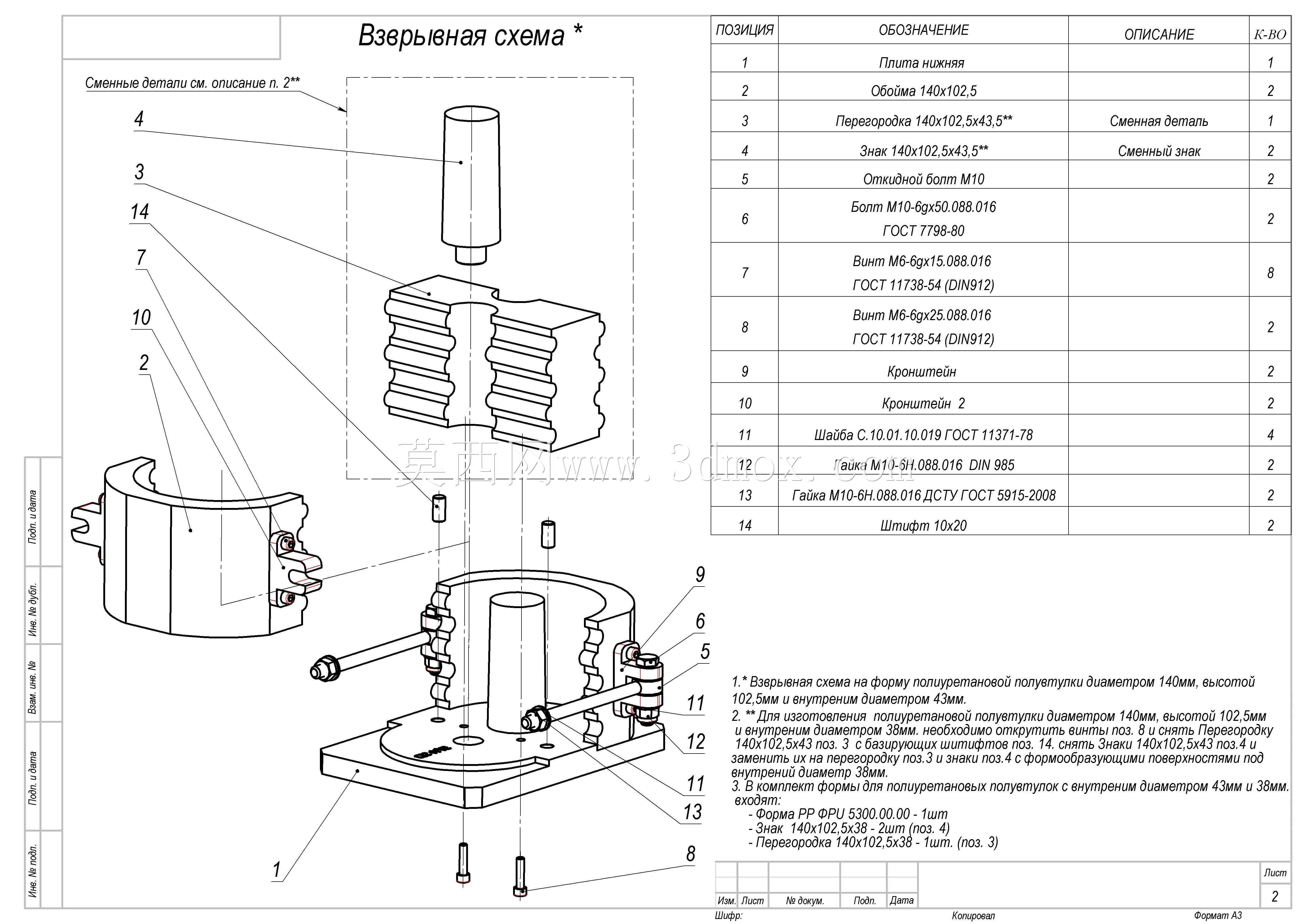

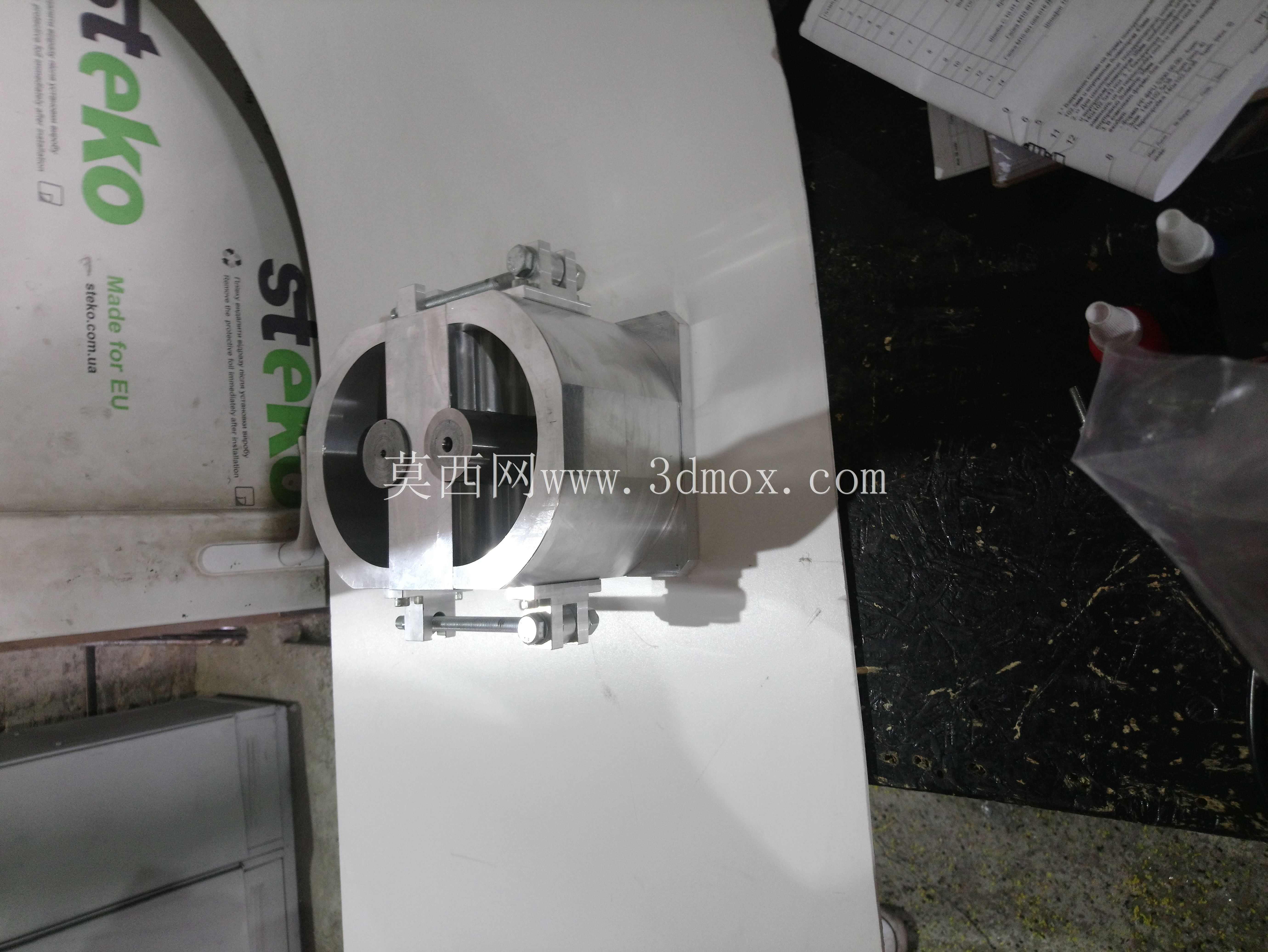

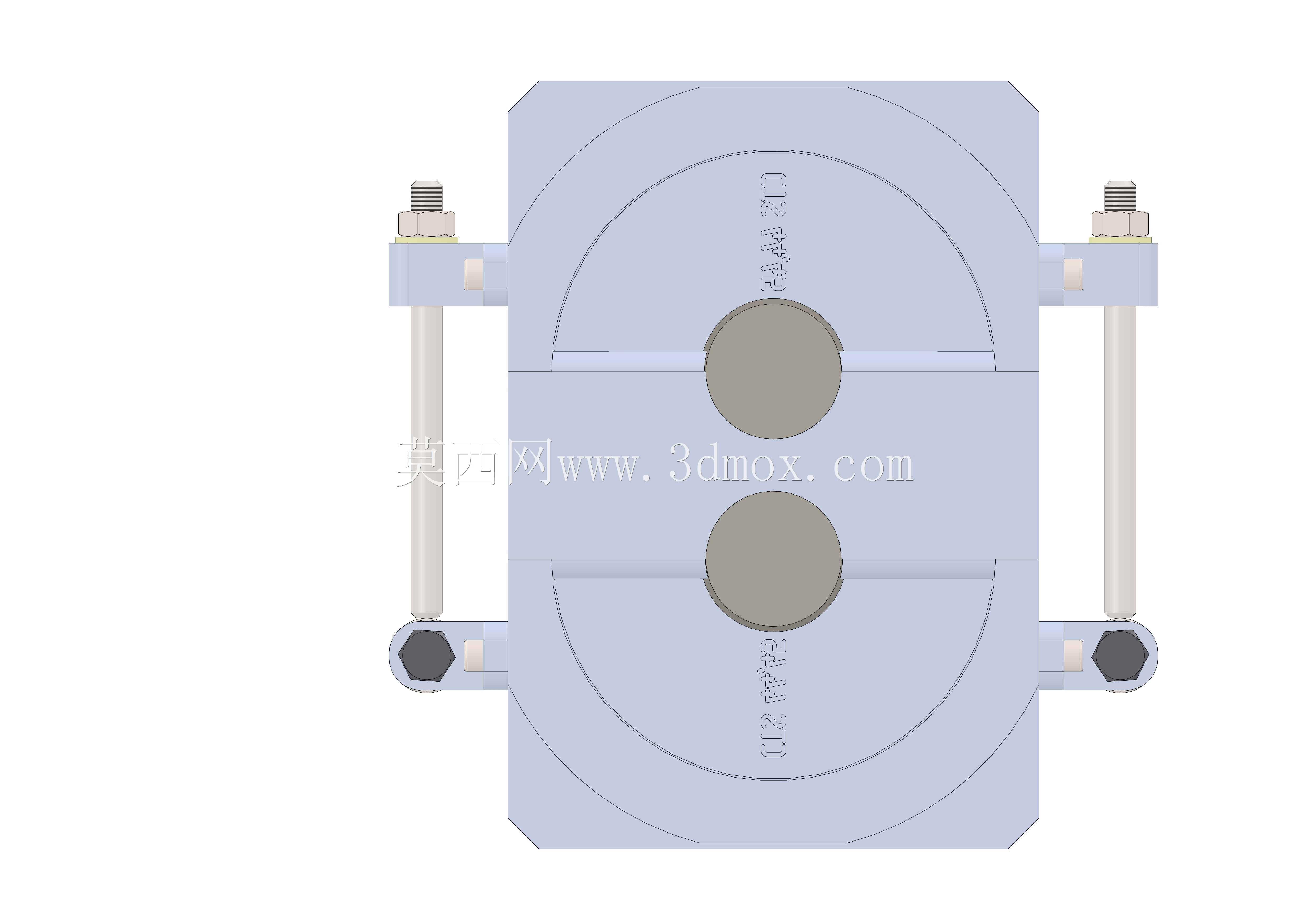

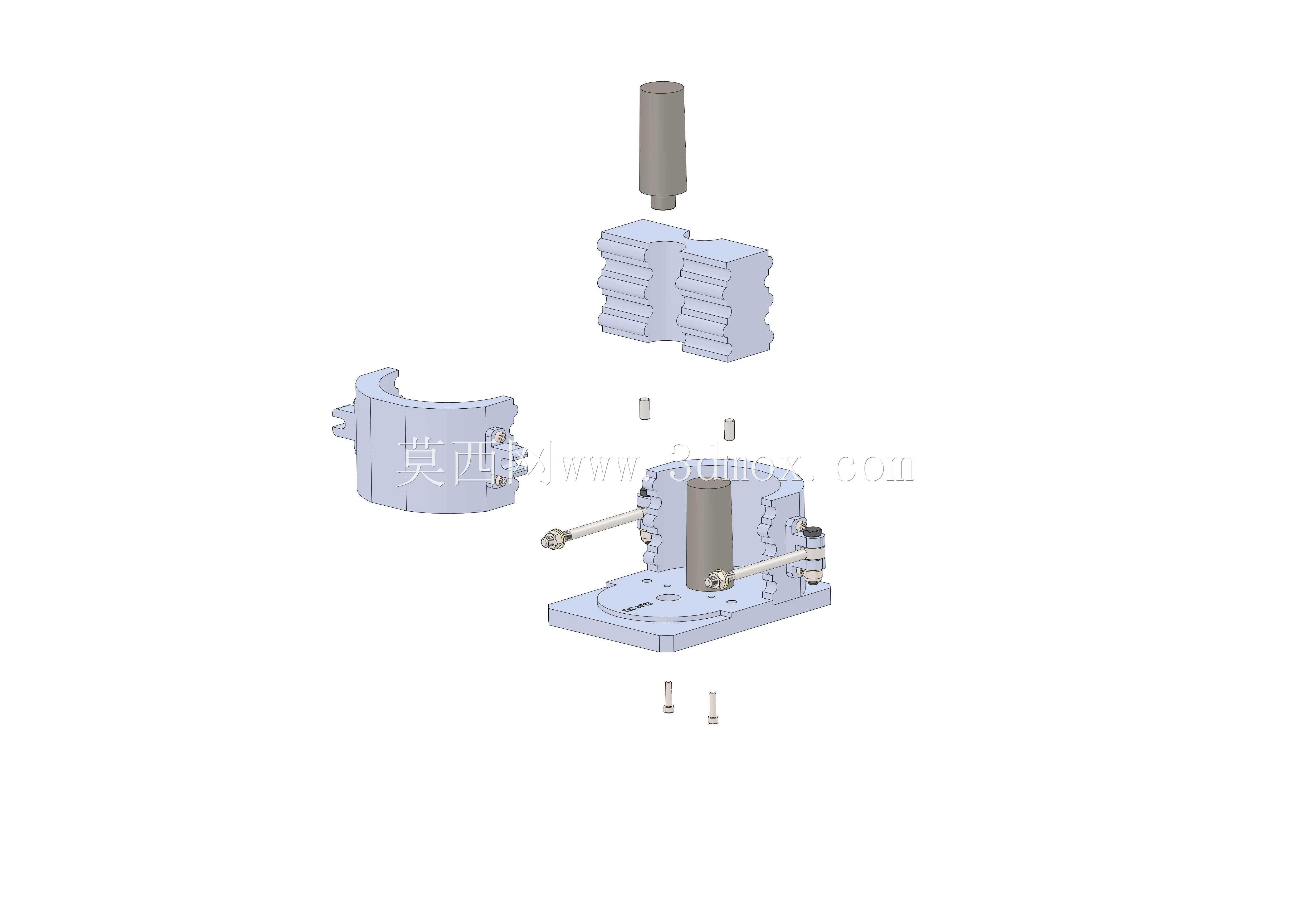

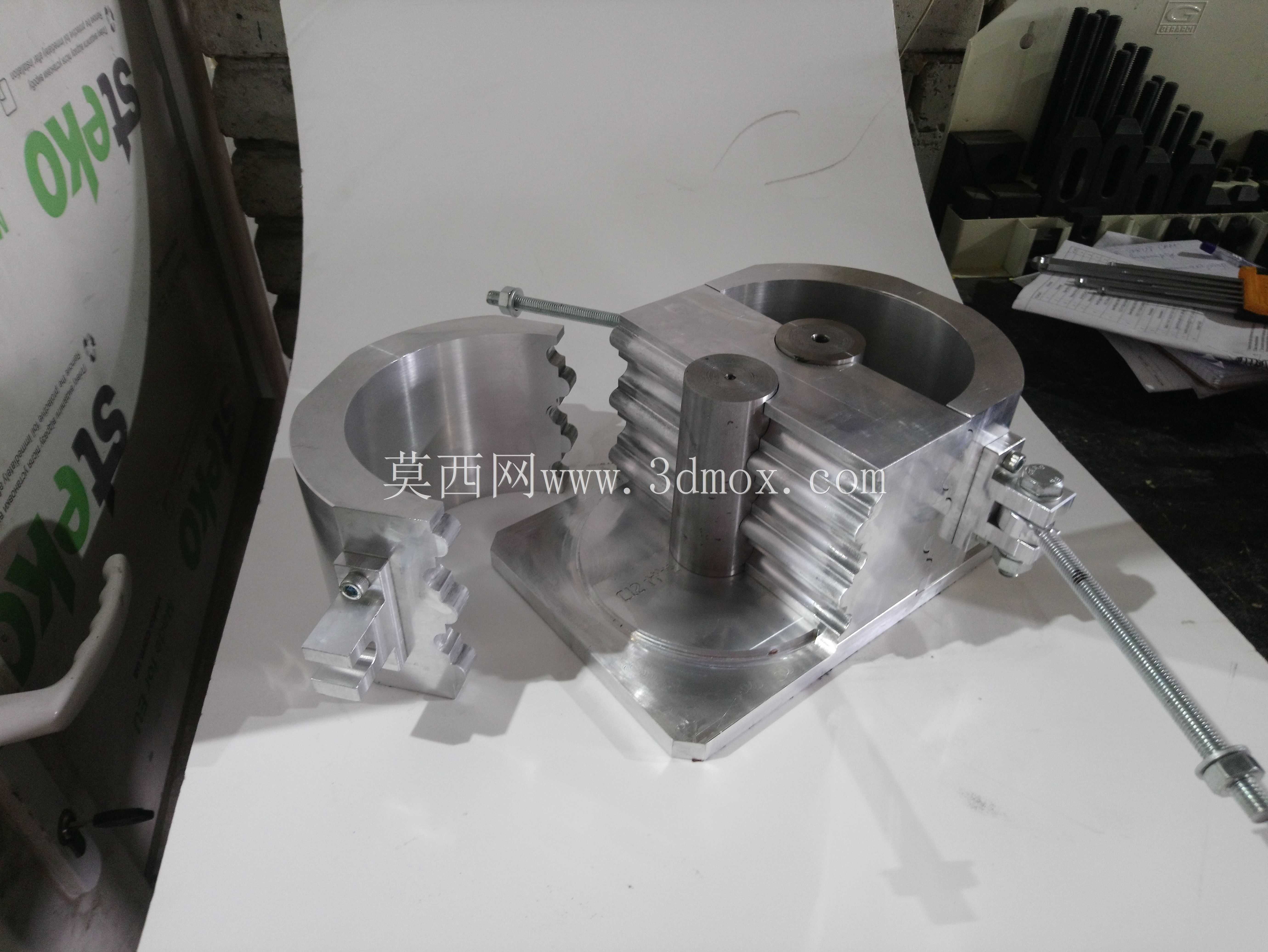

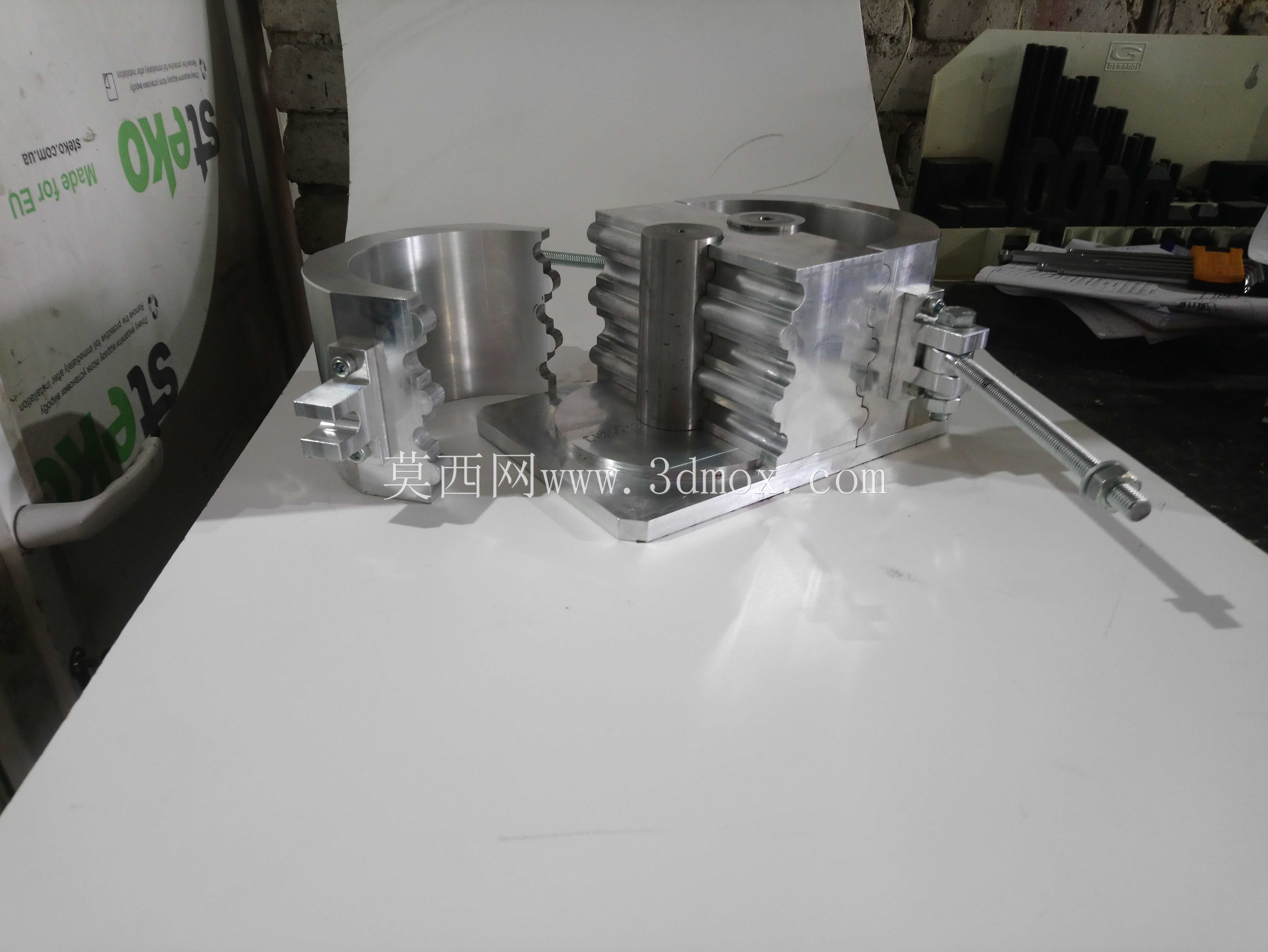

　　模体采用上下对合的框架式结构，主体型腔围绕两个半圆弧包覆空间展开，成型区域对应半套管的外壁与端部过渡面。上模布置浇注入口和排气位置，下模承担零件定位与承托，合模后通过侧面锁紧机构把分型面压紧，避免聚氨酯在发泡或浇注压力下出现飞边。现场结构中可以看到横向螺杆与快压件配合，锁紧力沿分型面均匀分布，操作时不需要复杂吊装，单人即可完成开合。

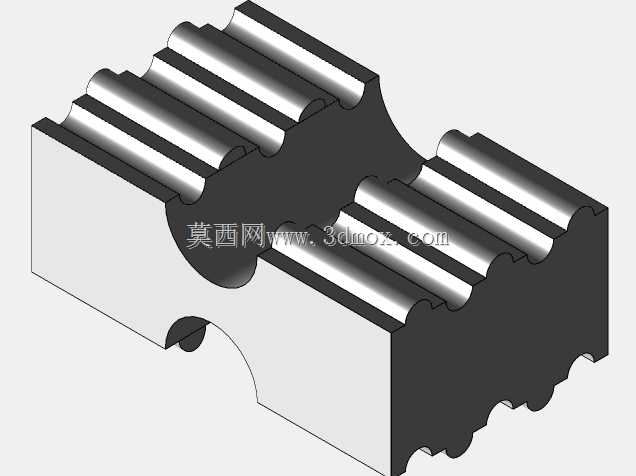

　　设计这类模具时，首先要确认半套管的包覆直径、壁厚和剖开方式。聚氨酯件成型后存在一定收缩，型腔尺寸不能直接按成品名义尺寸制作，需要沿圆弧面、长度方向和端部台阶预留收缩量。半套管内侧通常要贴合金属管或已有基材，若内侧尺寸偏紧，装配时会出现强行敲入；偏松则会在使用中窜动。模型在圆弧过渡、端口倒角和分型线位置都做了工程化处理，减少尖锐拐角造成的应力集中，也便于脱模。

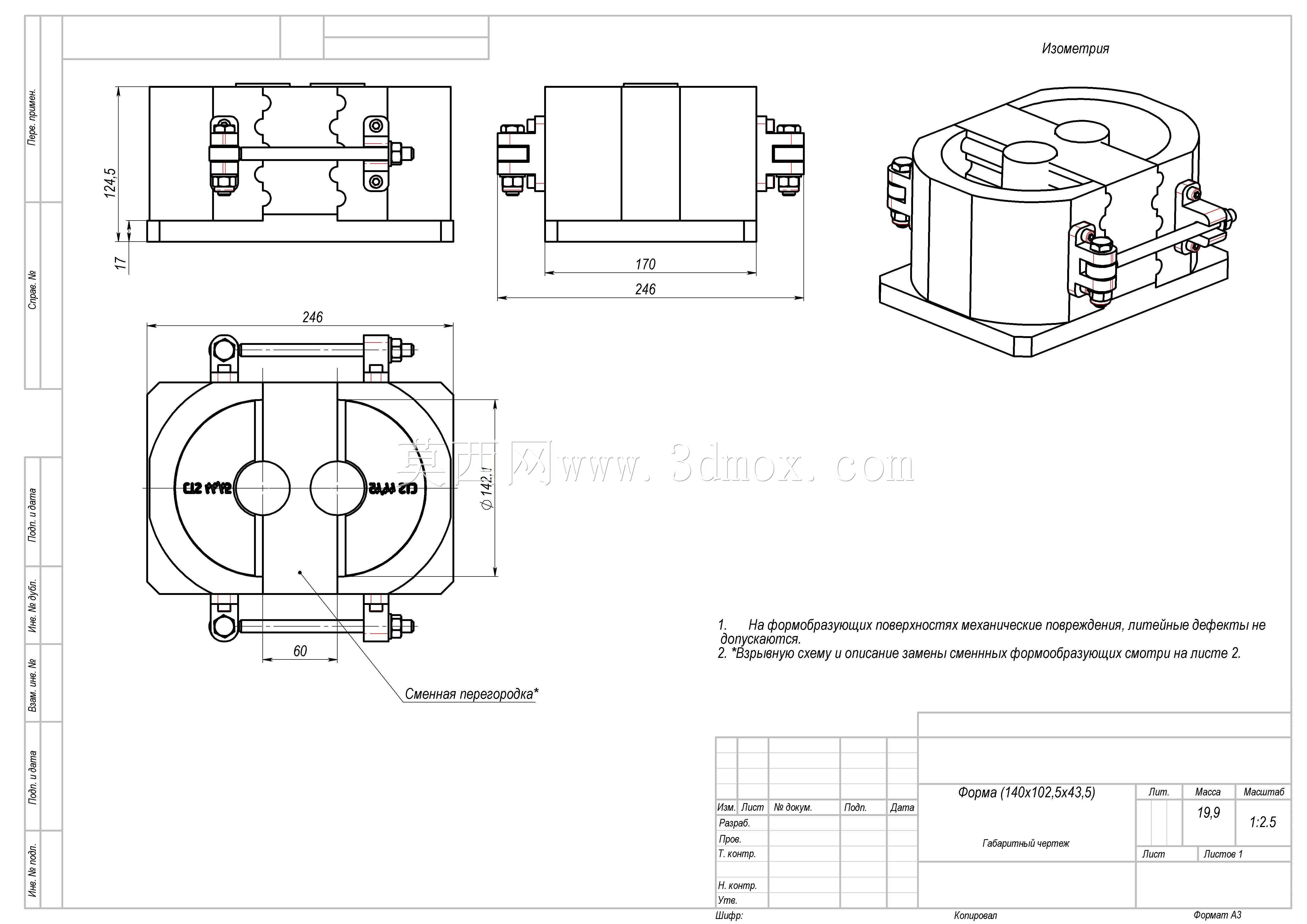

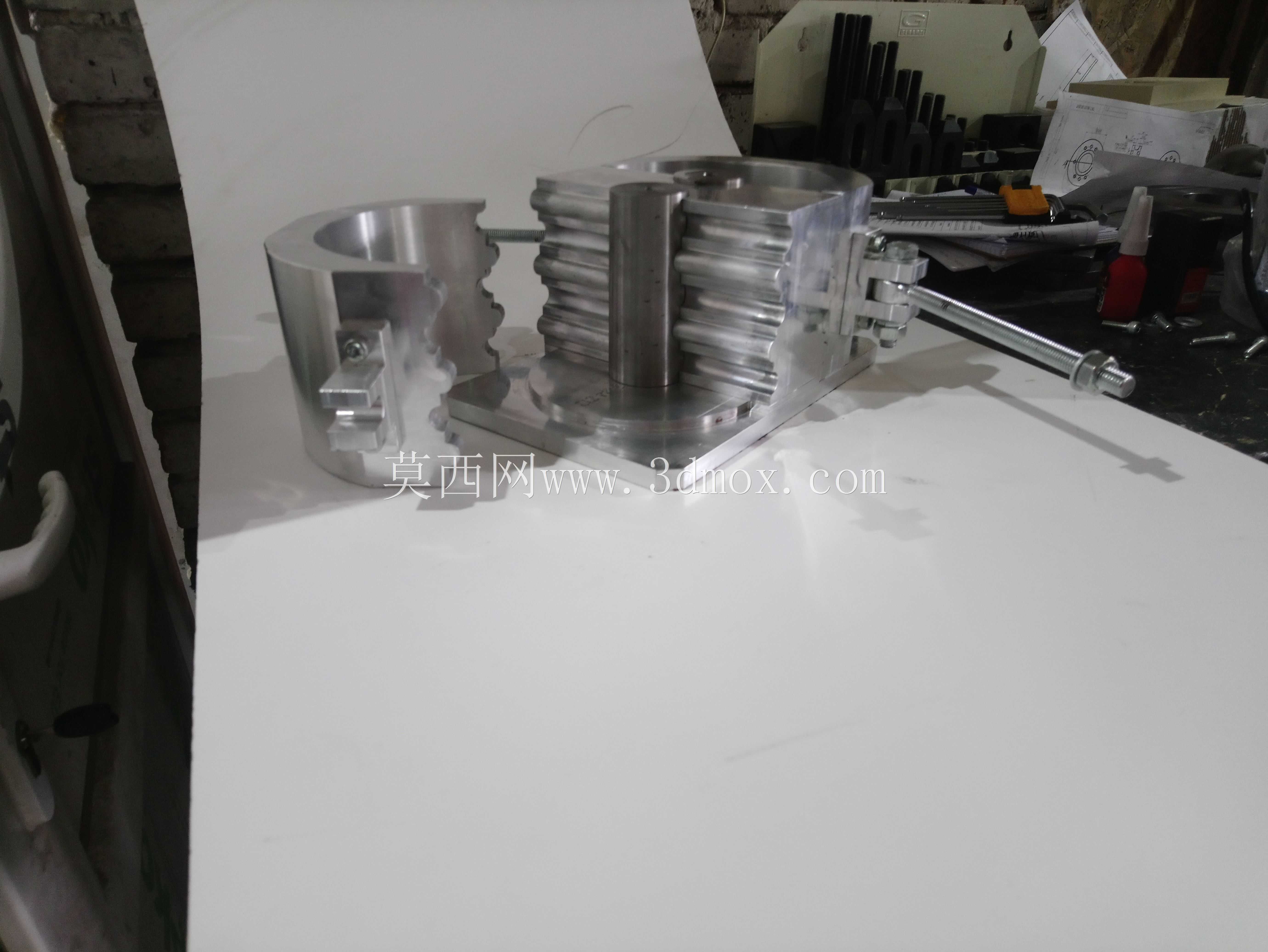

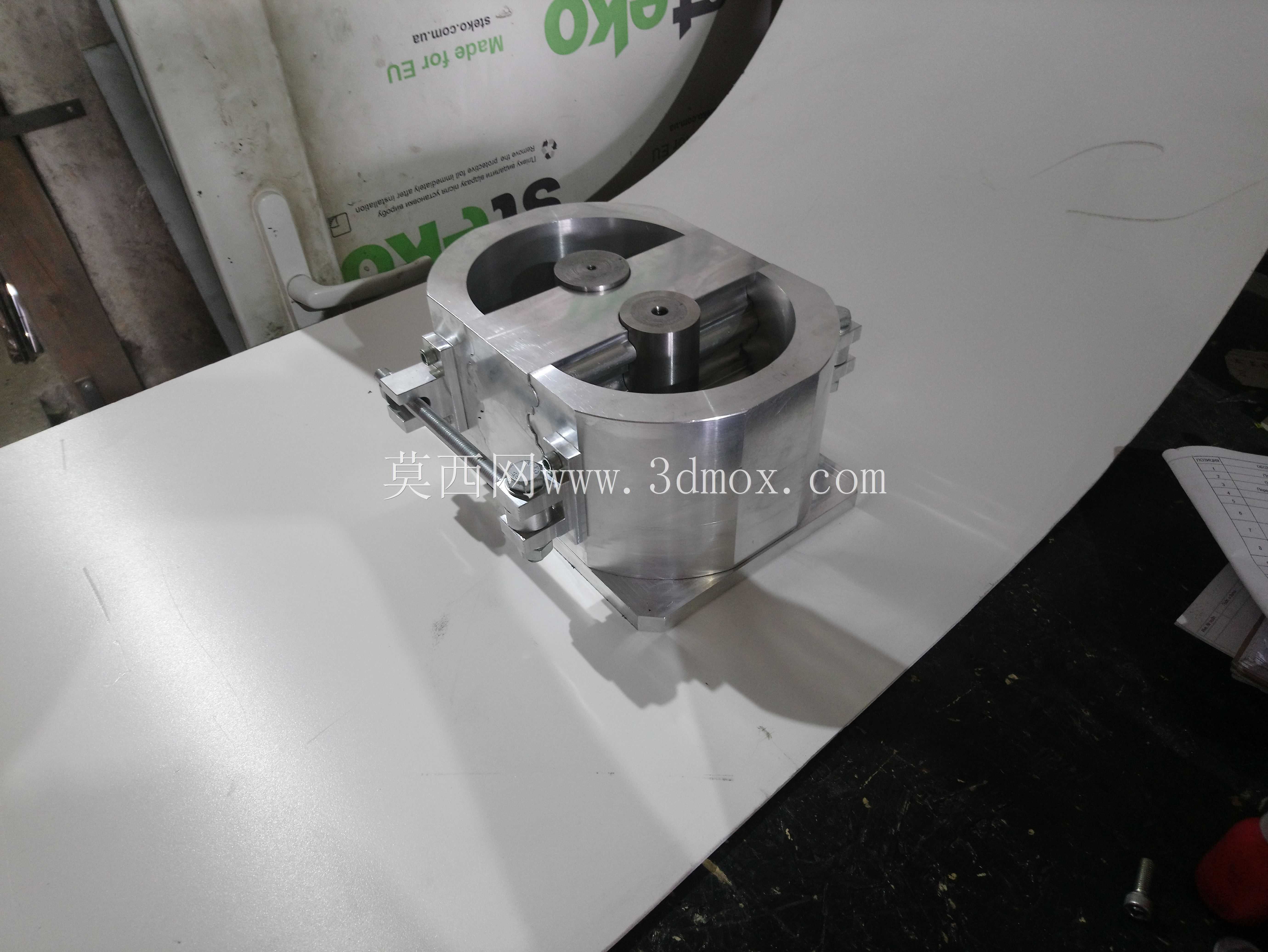

　　模具外形以矩形模架为安装边界，底部设置平直支撑面，可直接放置在浇注工作台或固化架上。侧面锁紧螺杆伸出模体，布置时需要预留扳手空间；上方浇注口附近要保留料杯或注料枪操作距离。若接入车间固定工位，模架底部可增加定位键或压板槽，使模具在反复开合、清模和涂脱模剂过程中保持稳定。

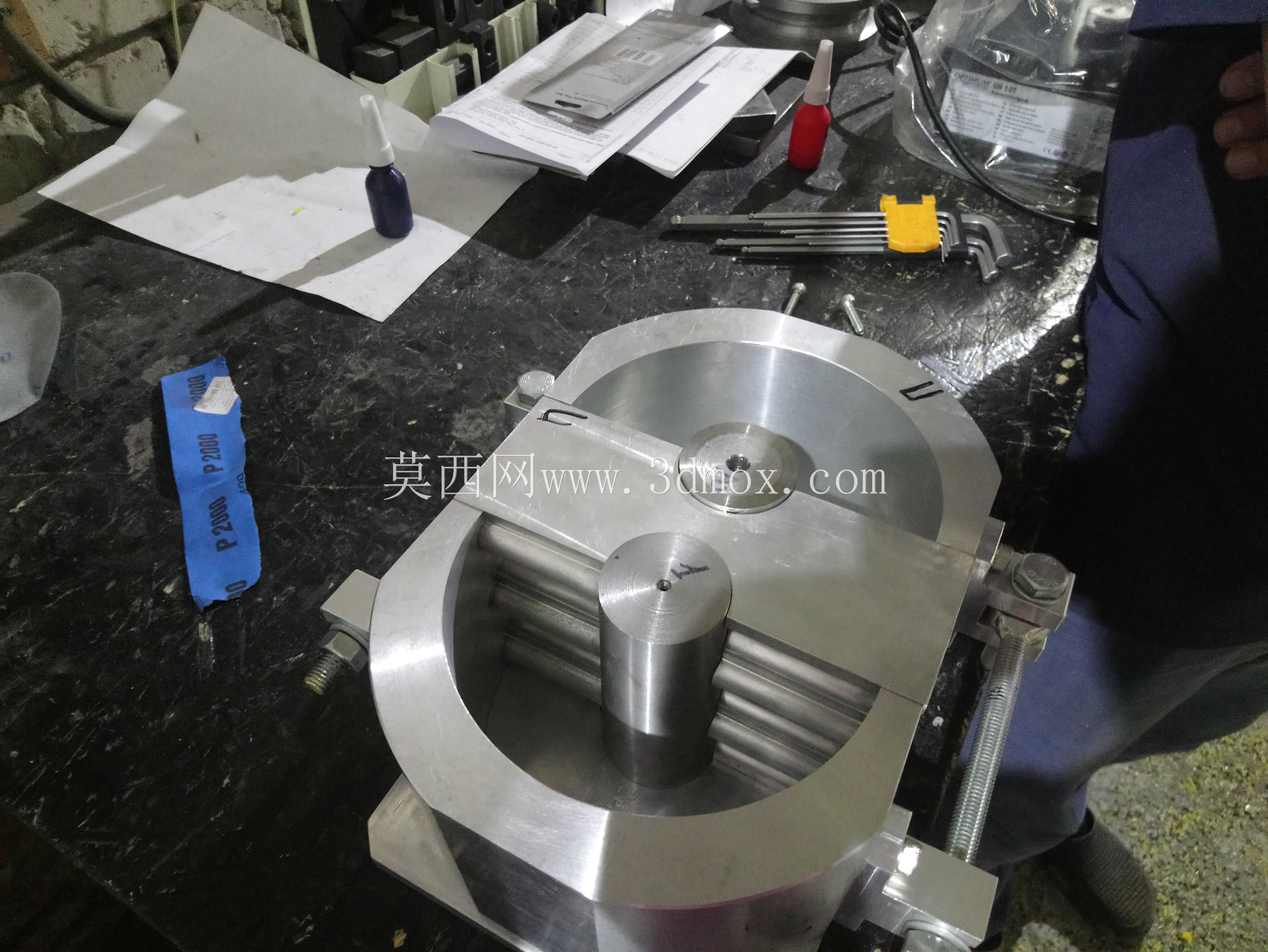

　　浇注流程上，物料经浇注口进入型腔后，气体从分型面及端部排气通道排出。半套管壁厚较均匀时，充模阻力小，但端部封闭区域容易困气，因此型腔最高处和圆弧末端需要保留排气缝隙。固化完成后，先松开侧向锁紧件，再沿分型面开启上模，零件可随圆弧方向取出。由于聚氨酯衬件表面容易划伤，取件边界不宜设置倒扣，端口处应保留圆滑过渡。

　　从维护角度看，模腔表面需要承受反复清模和脱模剂附着，分型面、螺钉孔、锁紧杆接触面都应便于清理。模具导向部位承担重复合模定位作用，若偏移过大，半套管分型线会错位，直接影响后续拼合使用。整体结构没有冗余动作，强调的是在常规浇注车间内稳定完成半套管成型，降低取件难度，并保证批次零件壁厚、圆弧轮廓和端口尺寸一致。
