拖拉机车轮铸造用模具段结构设计

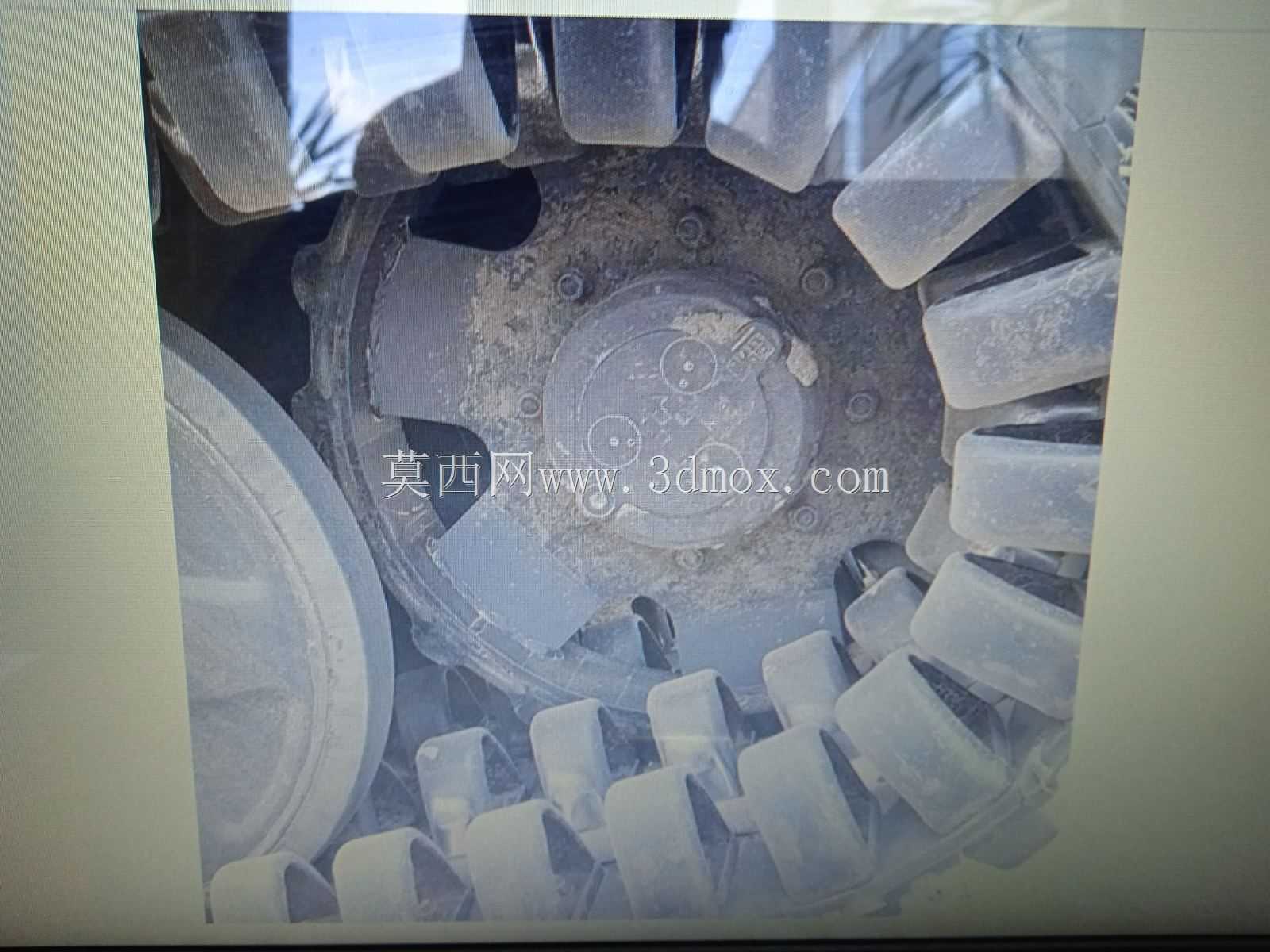

　　这套模具段面向拖拉机行走轮的铸造成形环节，核心作用是在轮体浇注工序中限定车轮外缘、轮辐安装面以及中心轴孔周边的成形边界，适配Ratrak类拖拉机行走轮的小批量修配与替换件生产场景。田间作业的拖拉机车轮长期承受秸秆刮擦、泥水环境腐蚀与交变载荷冲击，常规外购轮件供货周期长，配套这类分段模具可在属地修造车间直接完成轮坯浇注，无需等待原厂配件调拨，尤其适合农忙时节的设备抢修工况。

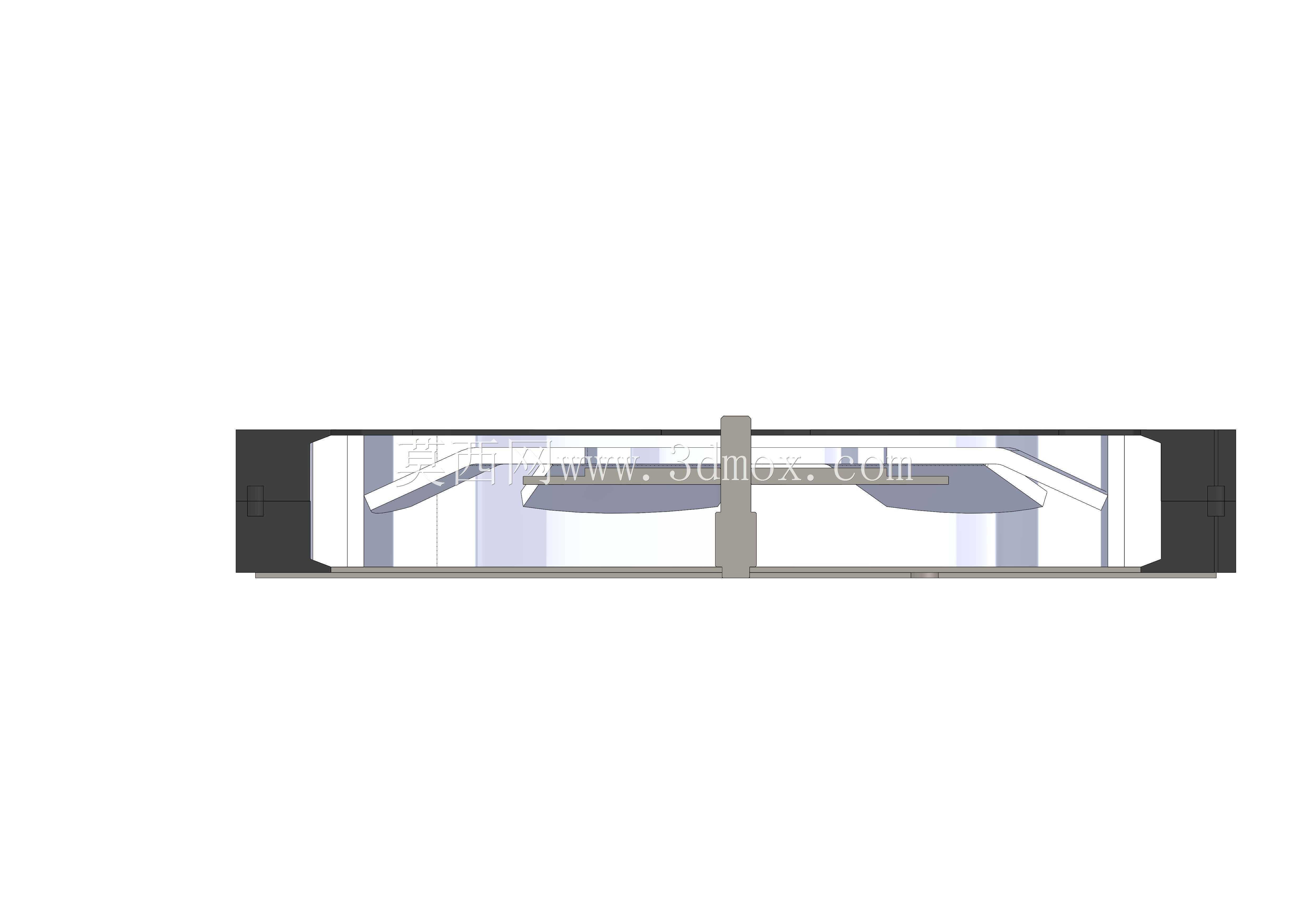

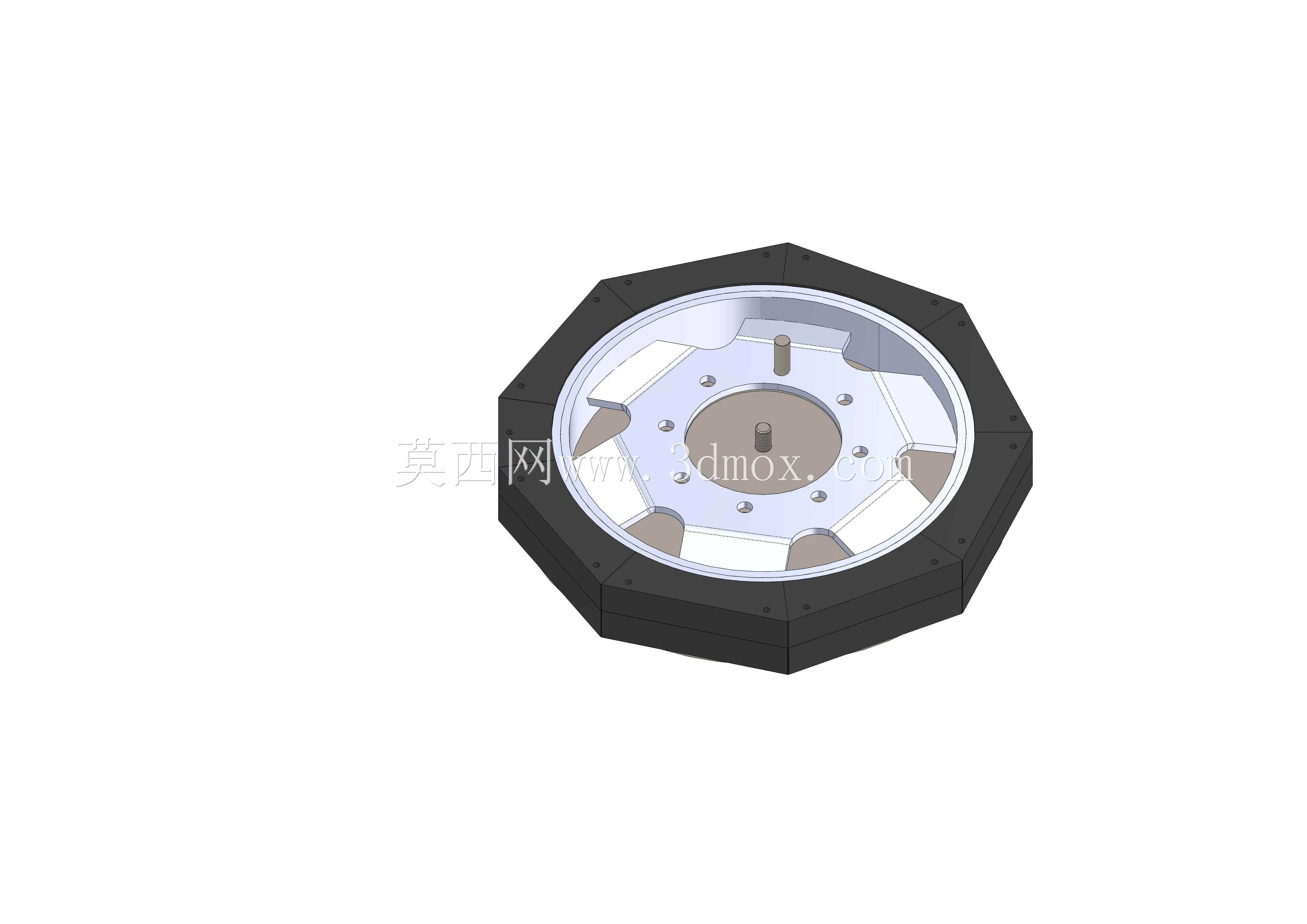

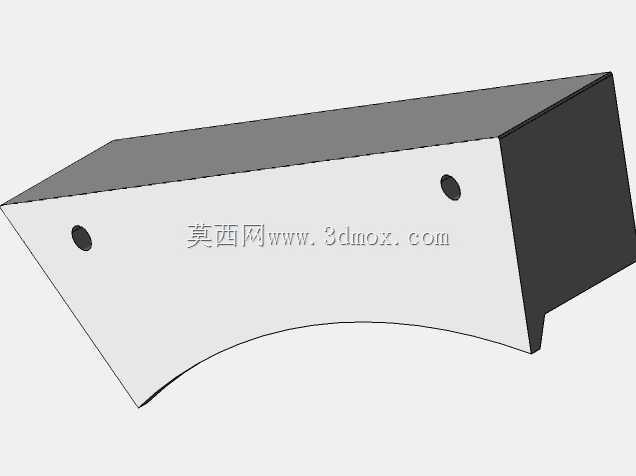

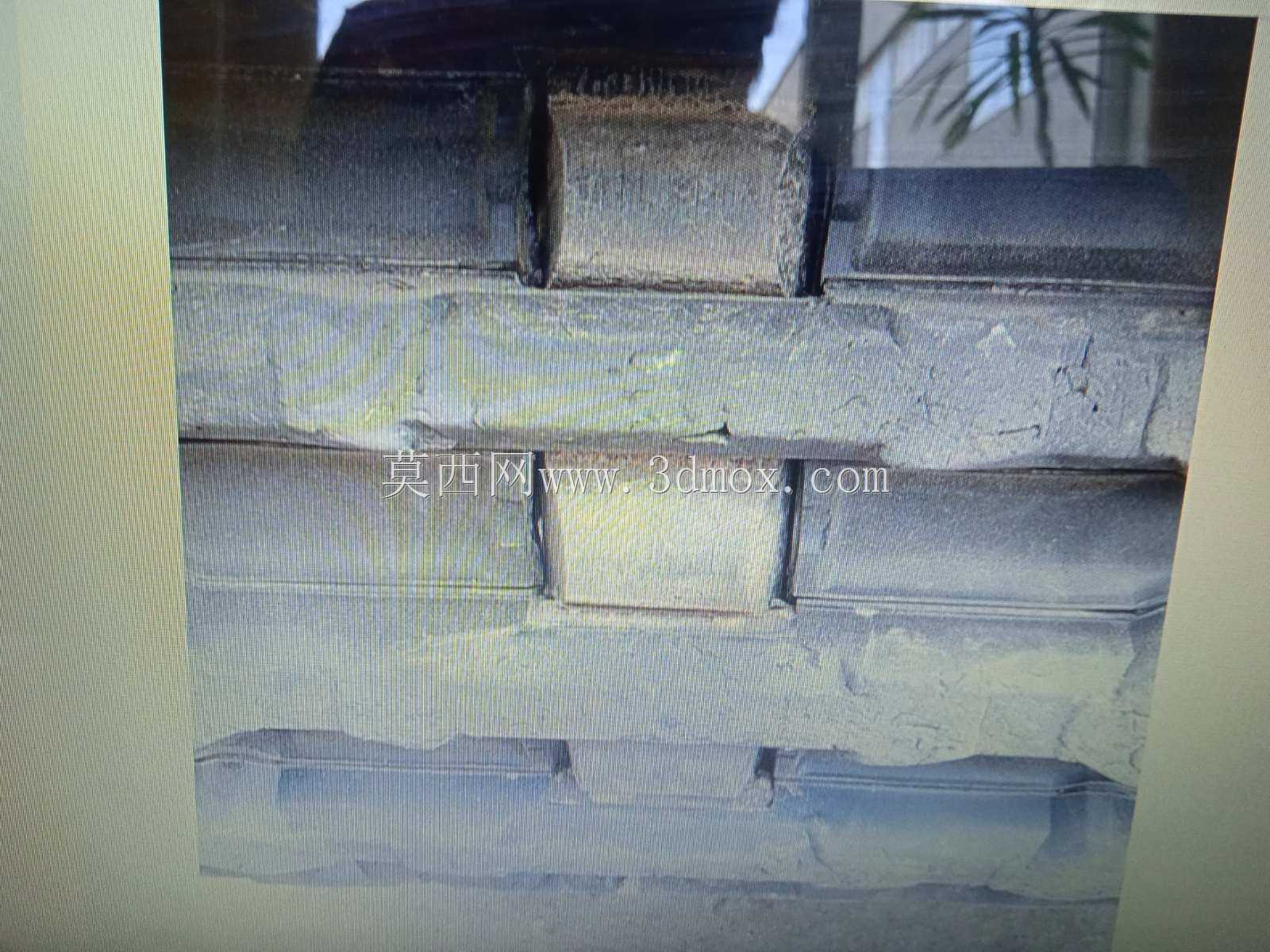

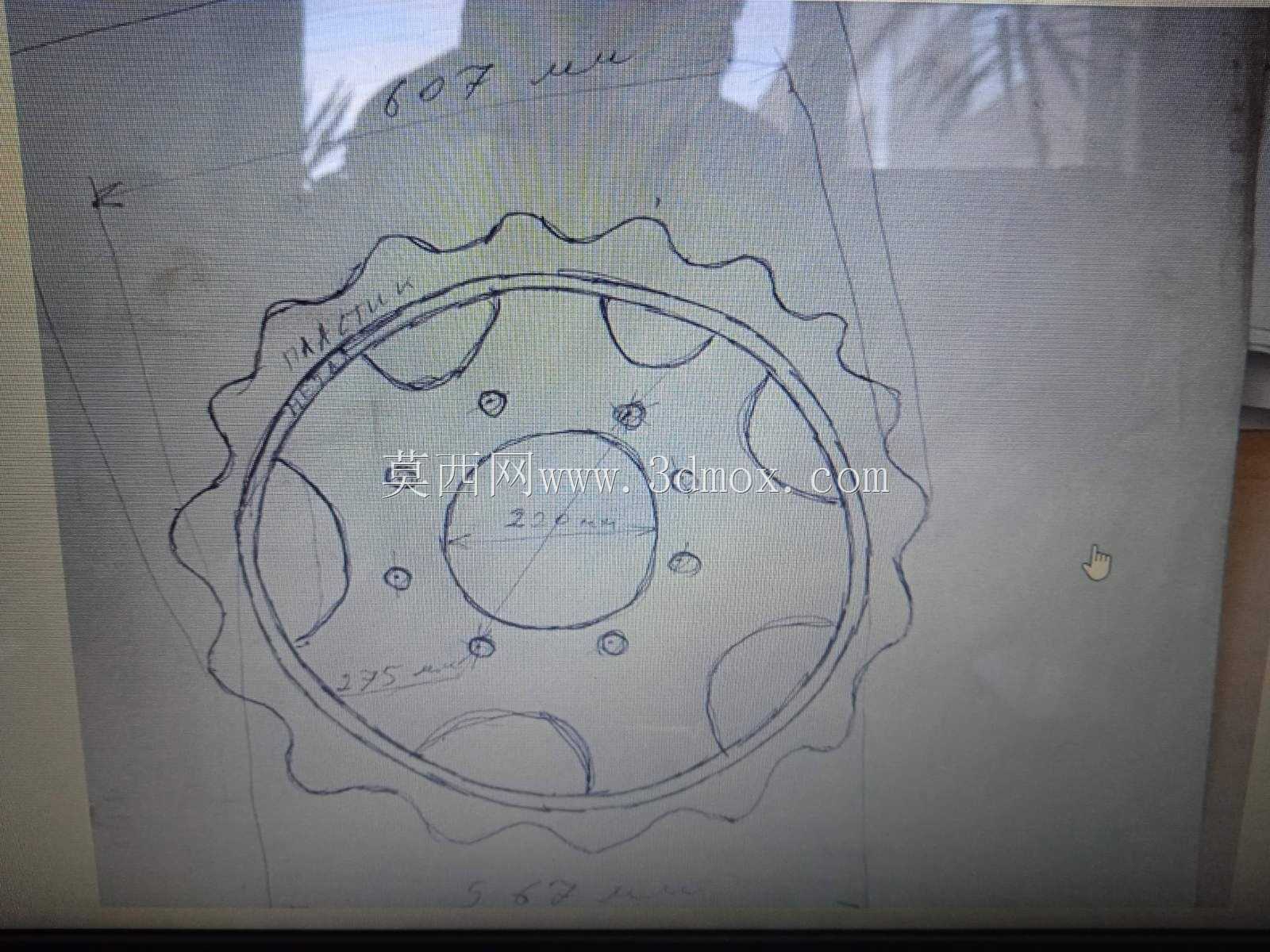

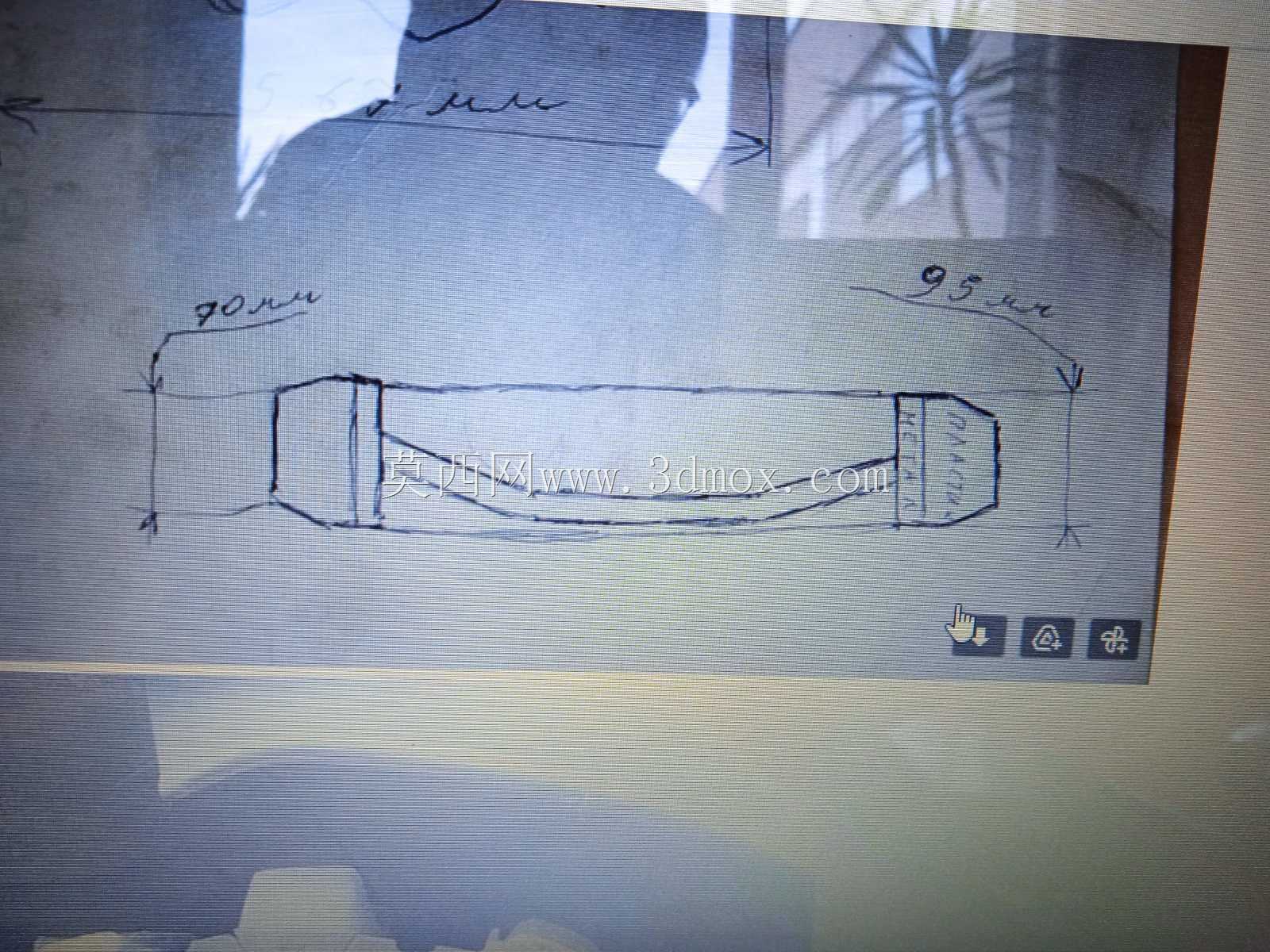

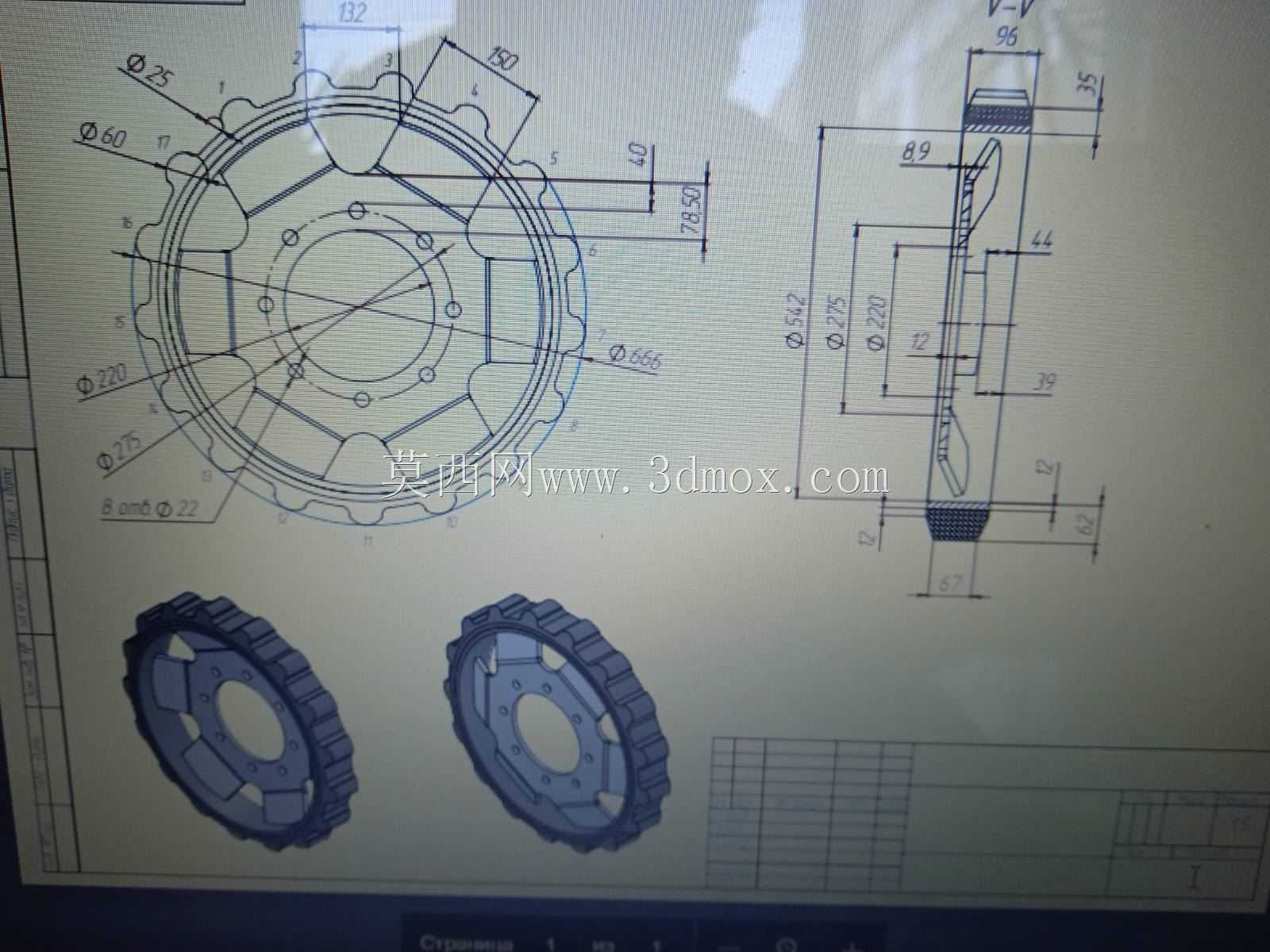

　　从结构布局来看，模具采用八边形外框的分段式设计，外圈八面平直的定位边可直接卡合在铸造工作台的限位槽内，合模时无需额外打表找正，段与段之间的对接面预留0.2mm的合模间隙，既避免高温金属液渗入接缝产生飞边，也能保证浇注完成后开模取件时各段可顺利向外脱模，不会刮伤轮坯的外缘表面。模具内部型腔完全复刻拖拉机车轮的成品轮廓：轮辐位置的六处镂空凸模对应成品轮的减重孔，浇注后直接形成轮辐镂空结构，省去后续铣削加工的工序；中心位置的定位芯轴凸起用于成型车轮的中心安装孔，芯轴外径与拖拉机轮轴的配合公差按H8精度设计，铸造成形后仅需少量铰孔加工即可满足装配要求；型腔表面均匀分布的八个小定位柱，对应轮辐上的螺栓安装孔位，浇注后孔位位置度误差可控制在0.3mm以内，后续钻孔时无需重新划线定位。

　　设计阶段优先考虑了浇注过程的排气与补缩需求：八边形外框的每个棱边位置都预留了隐形排气槽，槽深控制在0.15mm，金属液不会流入槽内，但型腔内的空气可在浇注时快速排出，避免轮坯内部产生气孔缺陷；模具下段对应轮缘厚壁的位置预留了补缩冒口安装位，浇注时可配套放置保温冒口，对厚壁部位持续补充金属液，防止轮缘位置出现缩松。针对拖拉机车轮常用的聚氨酯复合轮面工艺，模具型腔的轮缘位置做了可拆卸衬层设计，浇注金属轮坯时使用金属衬层，后续在轮坯外浇注聚氨酯耐磨层时，可更换为对应厚度的非金属衬层，同一套模段可兼顾金属轮坯成形与聚氨酯覆层两道工序，减少车间模具存放数量。

　　安装边界方面，整套模段的外接八边形对边尺寸适配车间常用的1米×1米铸造砂箱，模段总高度与车轮轮体的轴向宽度匹配，下方可直接铺设型砂，上方放置浇口杯后总高度不超过砂箱上沿，无需额外加高砂箱。模具各段的对接位置采用锥面定位结构，拼接时锥面自动导向锁紧，即使长期受高温烘烤出现轻微形变，也不会出现段间错位的问题。日常使用中，浇注完成后待轮坯冷却至300℃以下即可松开段间锁紧件，依次拆分各模段取出轮坯，模段清理后喷涂脱模剂即可再次合模使用，单组模段的日浇注轮坯数量可满足三台拖拉机的车轮替换需求，适配县域农机修造厂的常规生产节拍。
