大田作业液态肥变量施用轮式执行机构

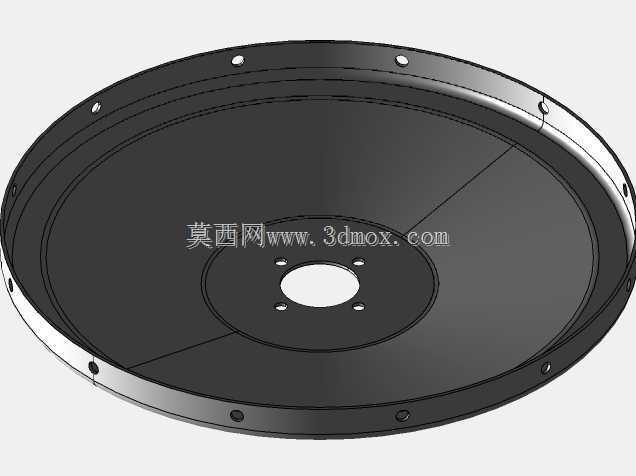

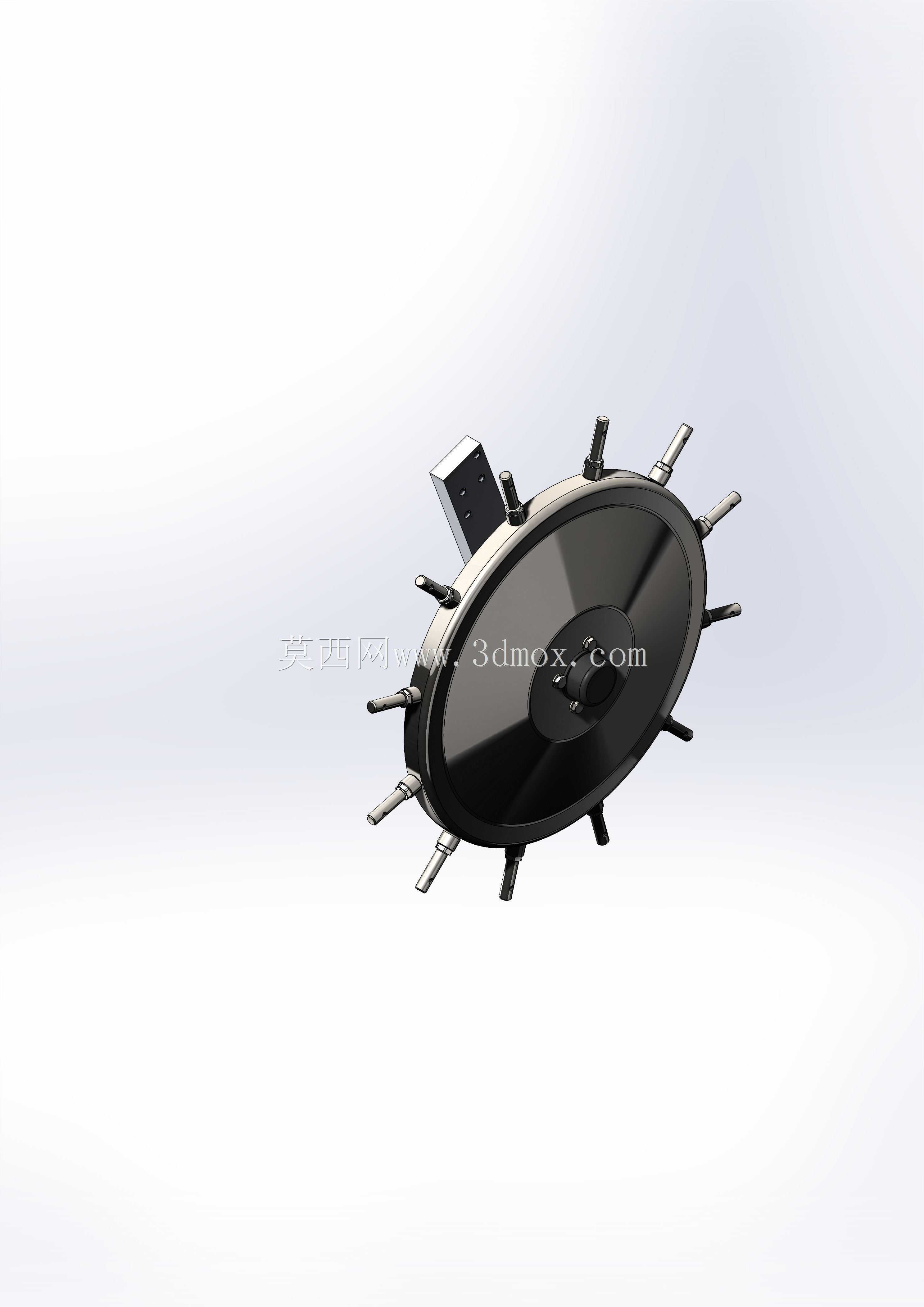

　　在旱作大田的液态肥追施作业场景里，传统喷施、沟施设备普遍存在肥量分布不均、作业幅宽内漏施重施、机具通过性差压苗的问题，这款轮式液态肥施用执行部件，就是针对现有追肥设备的痛点做的结构优化设计。从结构逻辑上看，整个部件采用薄圆盘作为主体承载基体，圆盘周向均匀排布多组伸缩式出液接头，作业时圆盘随机具行进沿垄面滚动，每一组出液接头随圆盘转动到垂直向下贴近垄面的位置时，内部流道自动导通，将加压后的液态肥精准注入作物根区附近的土层，当接头随圆盘转动离开作业位置后，流道自动截断，避免肥液在非作业位置滴漏造成浪费与肥害。

　　设计阶段首先考虑的是田间作业的通过性，圆盘主体采用大直径薄幅板结构，作业时圆盘的滚动轨迹刚好卡在作物行间，幅板厚度控制在8mm以内，滚动过程中不会刮碰两侧作物茎叶，相比传统的靴式开沟施肥部件，滚动接触的行进阻力降低40%以上，即使在土壤含水率25%左右的黏重地块作业，也不会出现黏土拖堆的问题。周向排布的出液接头采用等夹角均匀布置，相邻接头的中心夹角为30度，配合机具3-6km/h的常规作业行进速度，可实现垄向15cm间距的定点注肥，完全符合大田作物追肥的株距适配要求，用户也可根据不同作物的种植株距，调整接头的排布密度，适配玉米、棉花、露地蔬菜等不同作物的追肥农艺要求。

　　从安装边界来看，圆盘中心设置标准六方安装孔，可直接适配多数中耕追肥机的通用安装轴，安装位到圆盘外缘的径向尺寸为220mm，整机安装后作业最低点距离机架横梁的垂直间隙不小于180mm，可避免作业过程中杂草、土块缠绕卡滞。出液接头的伸出长度可根据施肥深度要求做10-30mm范围的调整，当需要深施覆土时，可将接头伸出长度调至最大值，接头端部可插入表层土下完成注肥，注肥后圆盘的幅板会顺势将注肥孔周边的浮土刮平覆盖肥液，减少氨态氮的挥发损失；如果是苗期叶面根区追肥，可将接头伸出长度调至最小值，肥液直接喷施在作物根区表层土壤，不会损伤作物根系。

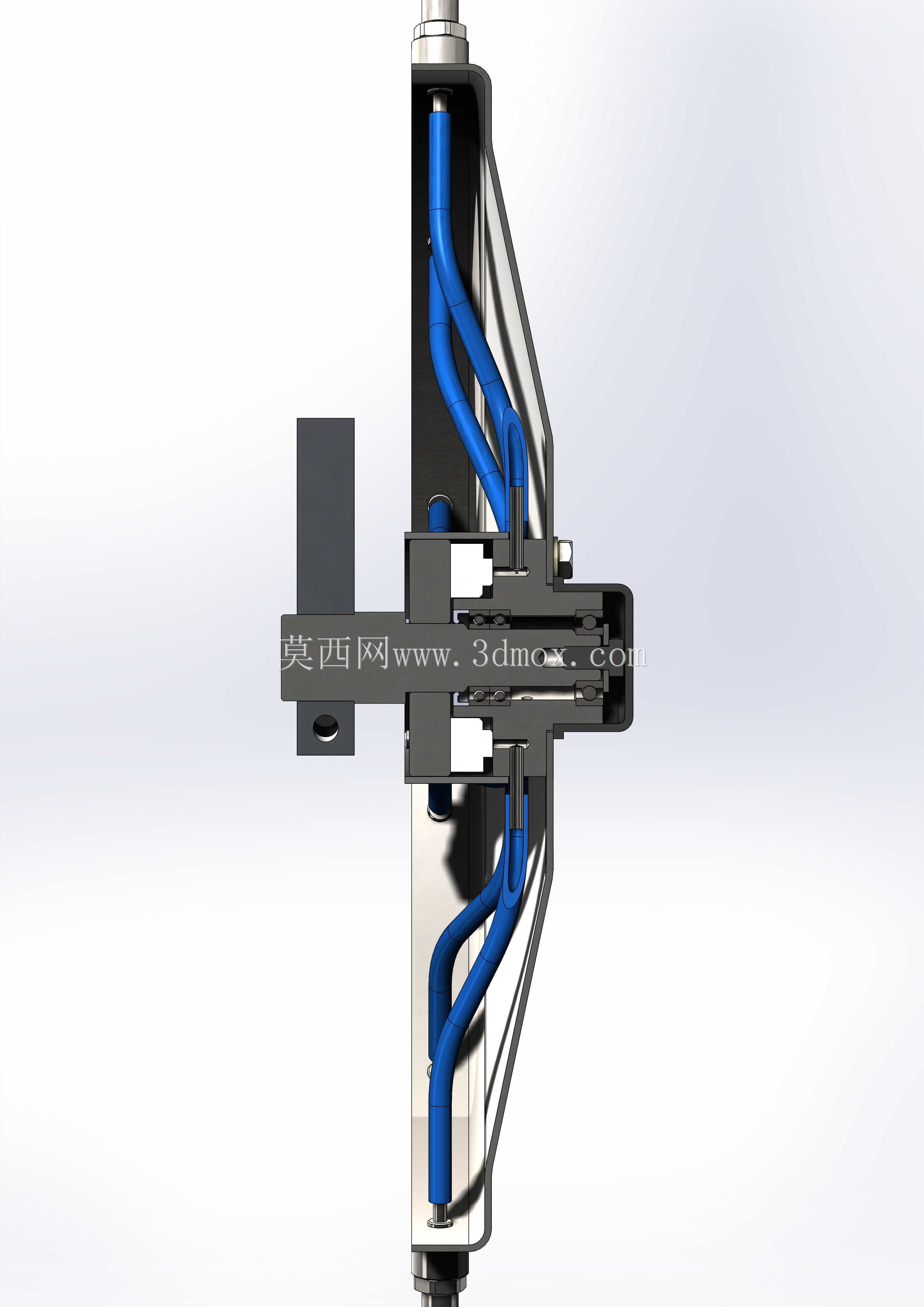

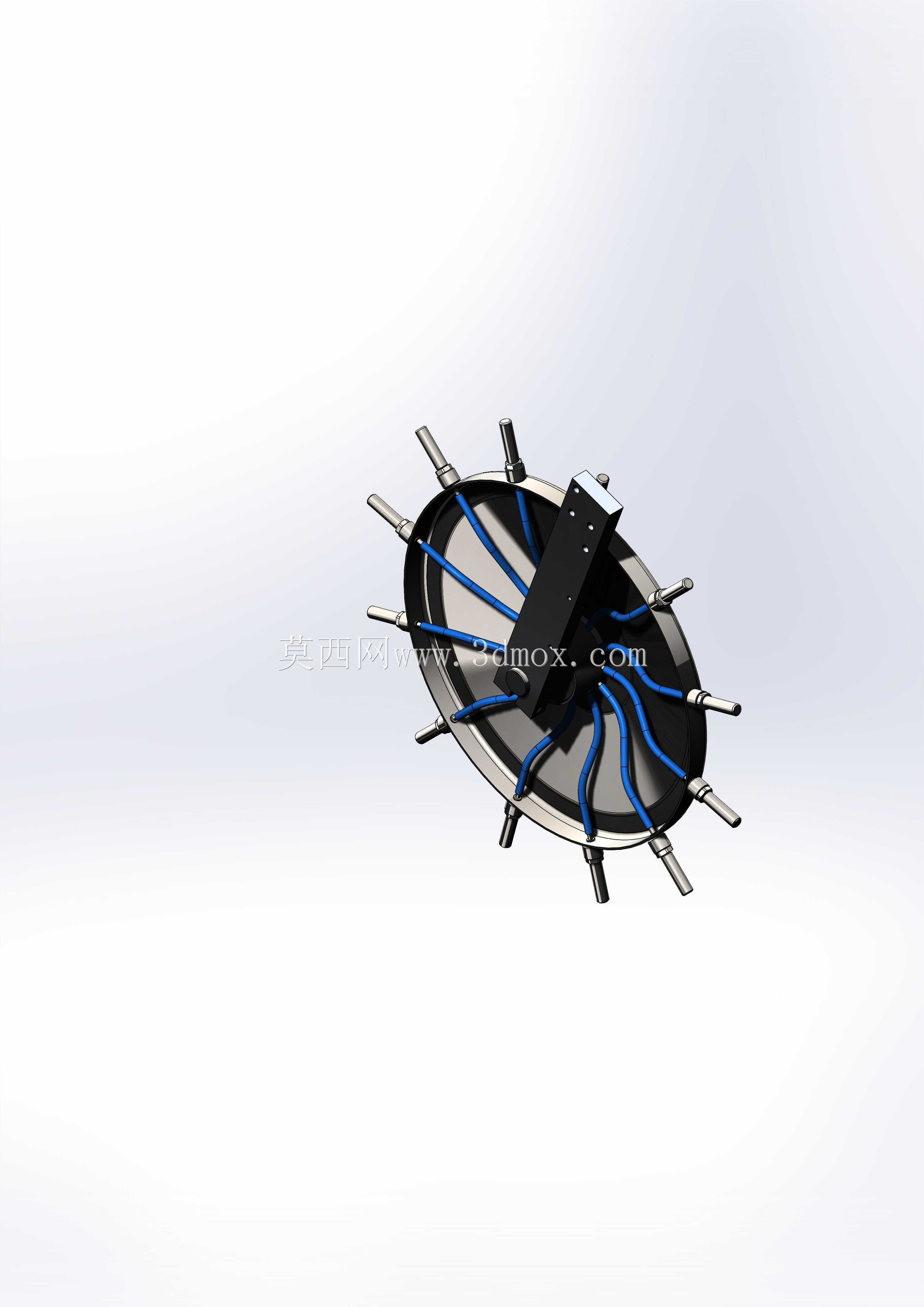

　　内部流道的设计采用中心回转配流结构，圆盘中心的固定配流套与机架上的肥液输送管路连接，配流套与转动的圆盘基体之间采用耐磨密封件做动密封，可承受0.3MPa以内的肥液输送压力，不会出现转动过程中的漏液问题。每一组出液接头内部都设置了单向止回阀，当流道压力低于0.05MPa时自动关闭，避免停机状态下管路内残留的肥液从接头处滴漏，也能防止作业过程中泥块、杂草碎屑倒灌堵塞出液孔。接头端部的出液孔采用2mm直径的阻尼孔设计，可保证每个出液点的肥液流量均匀一致，同一圆盘上各出液点的流量偏差控制在5%以内，避免出现局部施肥量过大烧苗、局部施肥量不足供肥不够的问题。

　　在材质选型上，圆盘基体采用高强度工程塑料一体注塑成型，重量仅为同尺寸钢制圆盘的1/6，可降低作业时机具的悬挂负载，同时工程塑料材质耐肥液腐蚀，长期接触尿素溶液、腐殖酸液态肥等介质也不会出现锈蚀剥落的问题，使用寿命比普通钢制部件提升2倍以上。周向布置的出液接头采用快拆结构，接头与圆盘基体之间采用O型圈密封加卡扣固定，当某个接头出现堵塞或者磨损时，不需要拆卸整个圆盘，直接拔出损坏的接头更换备件即可，田间维修的效率大幅提升，不需要复杂的专用工具，普通机手在田间地头就能完成故障排除。

　　实际作业适配性方面，该执行部件可根据作业幅宽要求，在机架横梁上按等间距布置多组，相邻圆盘的中心距可根据作物行距调整，适配40cm、50cm、60cm等多种常规作物行距，安装时只需要保证圆盘的滚动平面与机具行进方向平行，偏差角度不超过2度，就可以保证作业过程中圆盘为纯滚动状态，不会出现滑移搓土伤苗的问题。相比传统的固定式施肥开沟器，这款轮式执行部件对地块的平整度适应性更强，当地面起伏高度在±50mm范围内时，都能保证出液接头与地面的距离稳定，施肥深度的一致性可控制在±10mm以内，完全满足规模化大田种植的追肥作业精度要求。
