光电管精密注塑成型模架结构

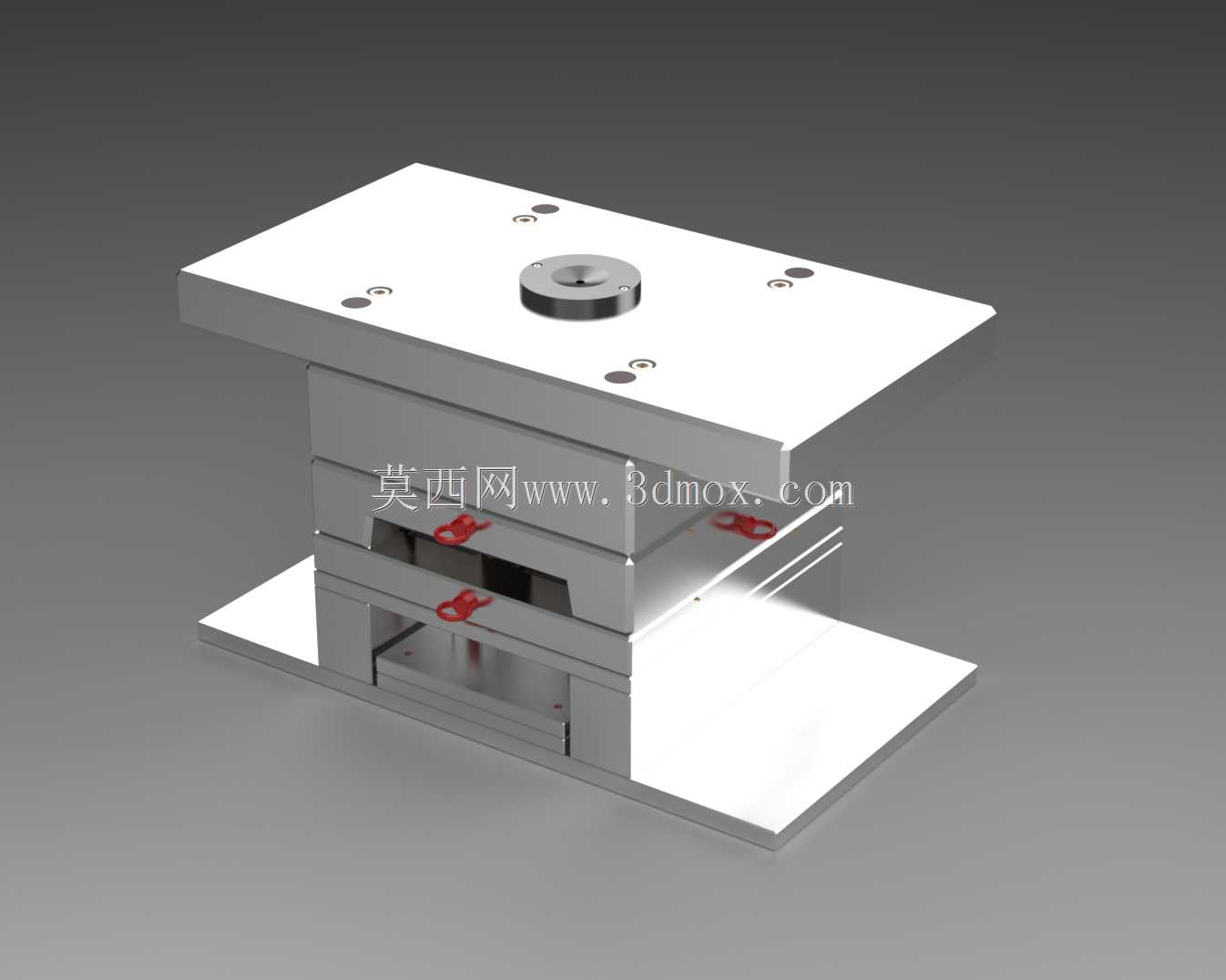

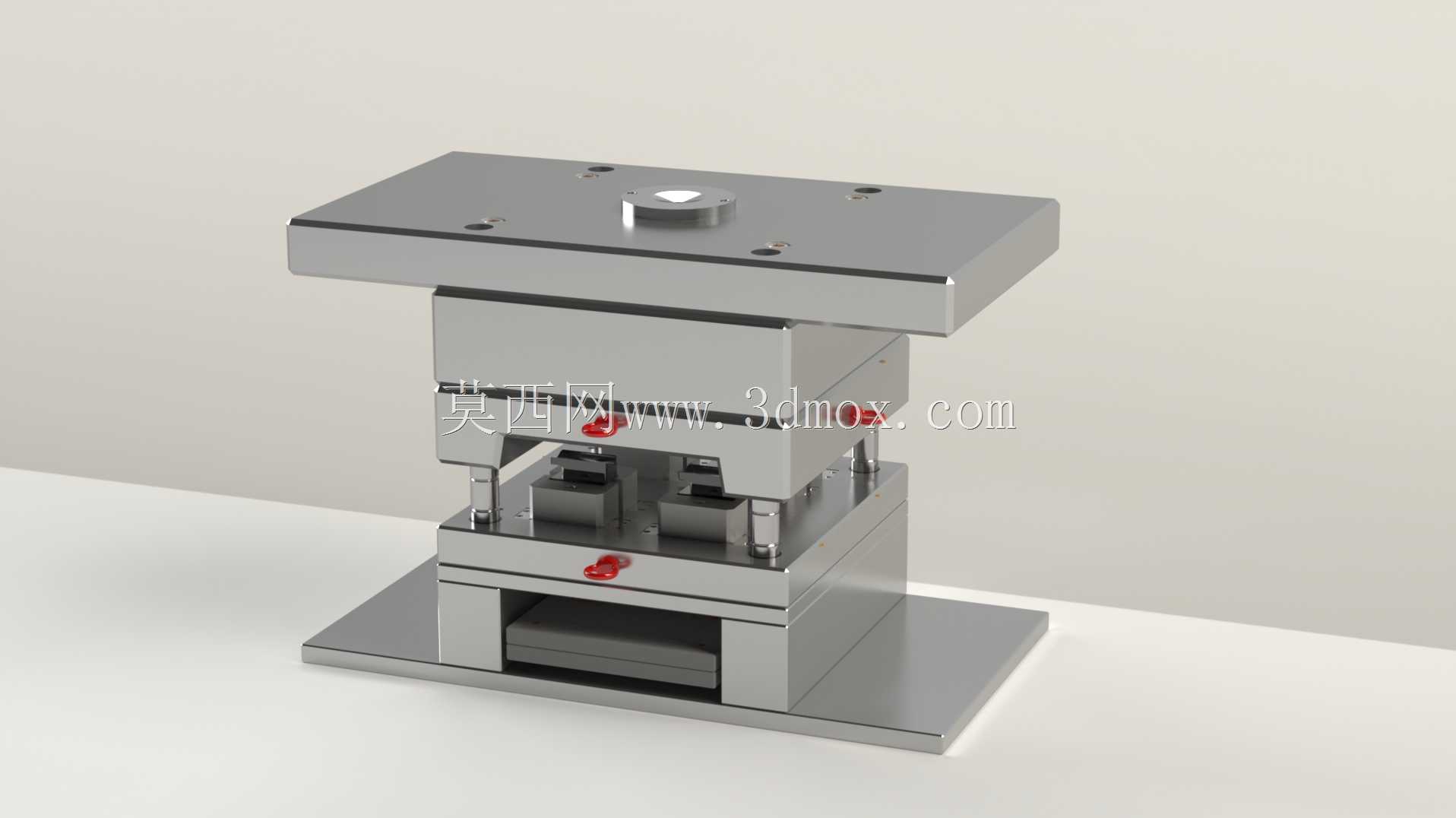

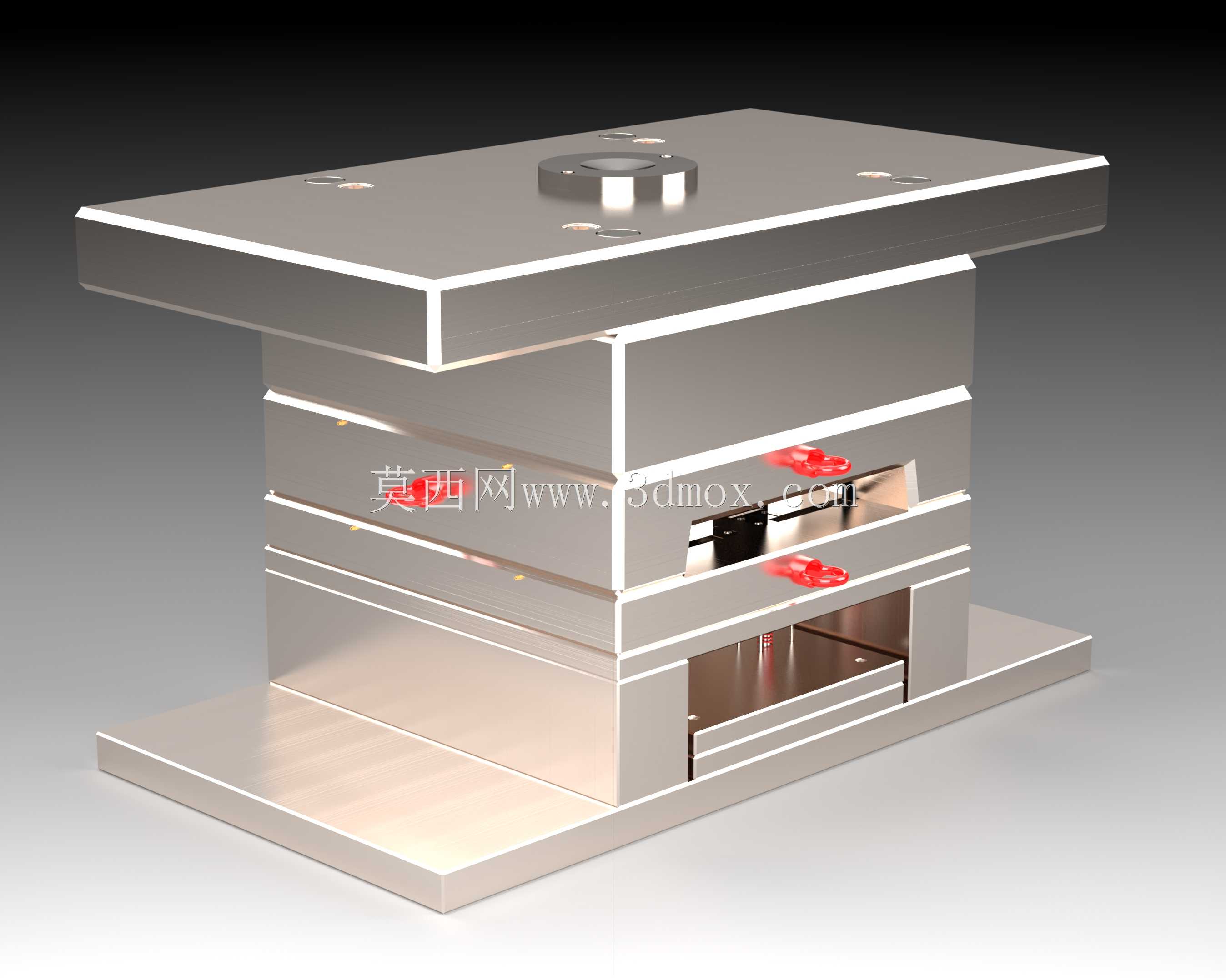

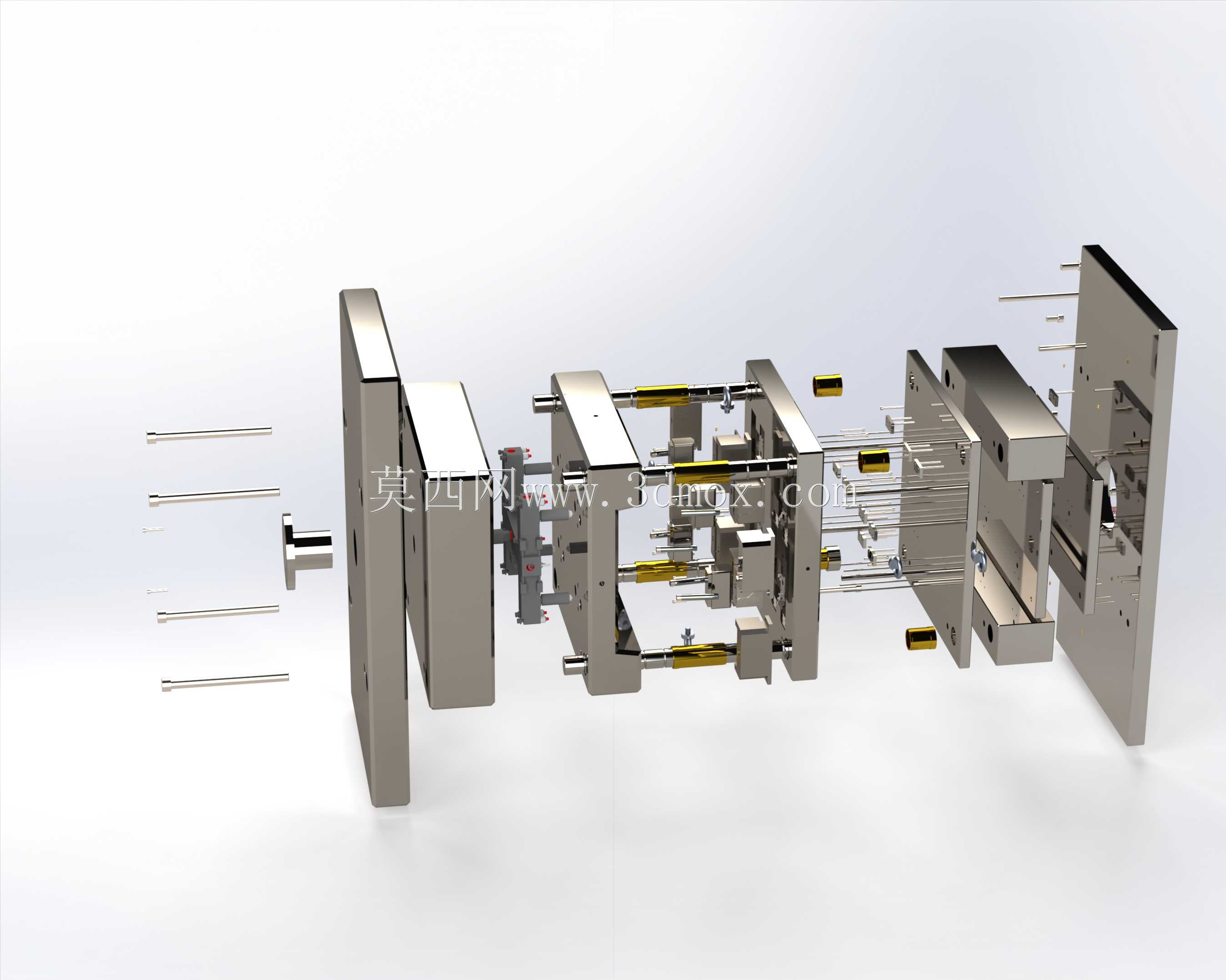

　　这套模具面向小型光电类塑胶零件的批量注塑生产，核心成型对象为光电管配套壳体类制件，这类制件普遍应用在光电传感、信号检测、小型光电器件装配场景中，对塑件的尺寸一致性、外观光洁度、配合面公差都有较严格要求，模具整体采用标准两板模衍生的分层叠装结构，从上到下依次排布定模座板、定模板、动模板、支承垫铁、动模座板，各层板件通过导柱导套完成合模导向，保证开合模过程中型腔对位精度控制在塑件公差允许范围内。

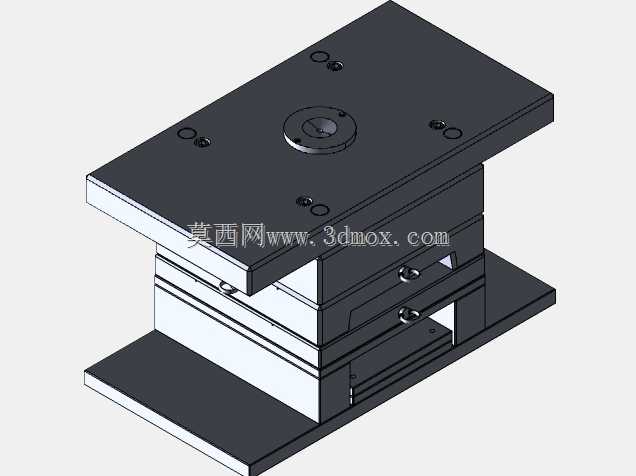

　　从实际注塑生产的工况出发，模具顶部预留了注塑机喷嘴对接的定位环与主流道衬套安装位，安装时可直接适配对应吨位卧式注塑机的定模固定板接口，座板上的U型压脚槽与吊装螺孔完全按照常规注塑机装夹规范布置，上下座板的外形轮廓预留了足够的压板压紧空间，周边和注塑机拉杆之间留有安全避让间隙，不需要额外加装转接垫板即可完成上机固定。浇注系统采用侧浇口进料布局，熔体从主流道分流后经分流道均匀送入型腔，进料口位置选在塑件非外观装配面，去除浇口后不会影响光电管后续的感光面装配与外观质量。

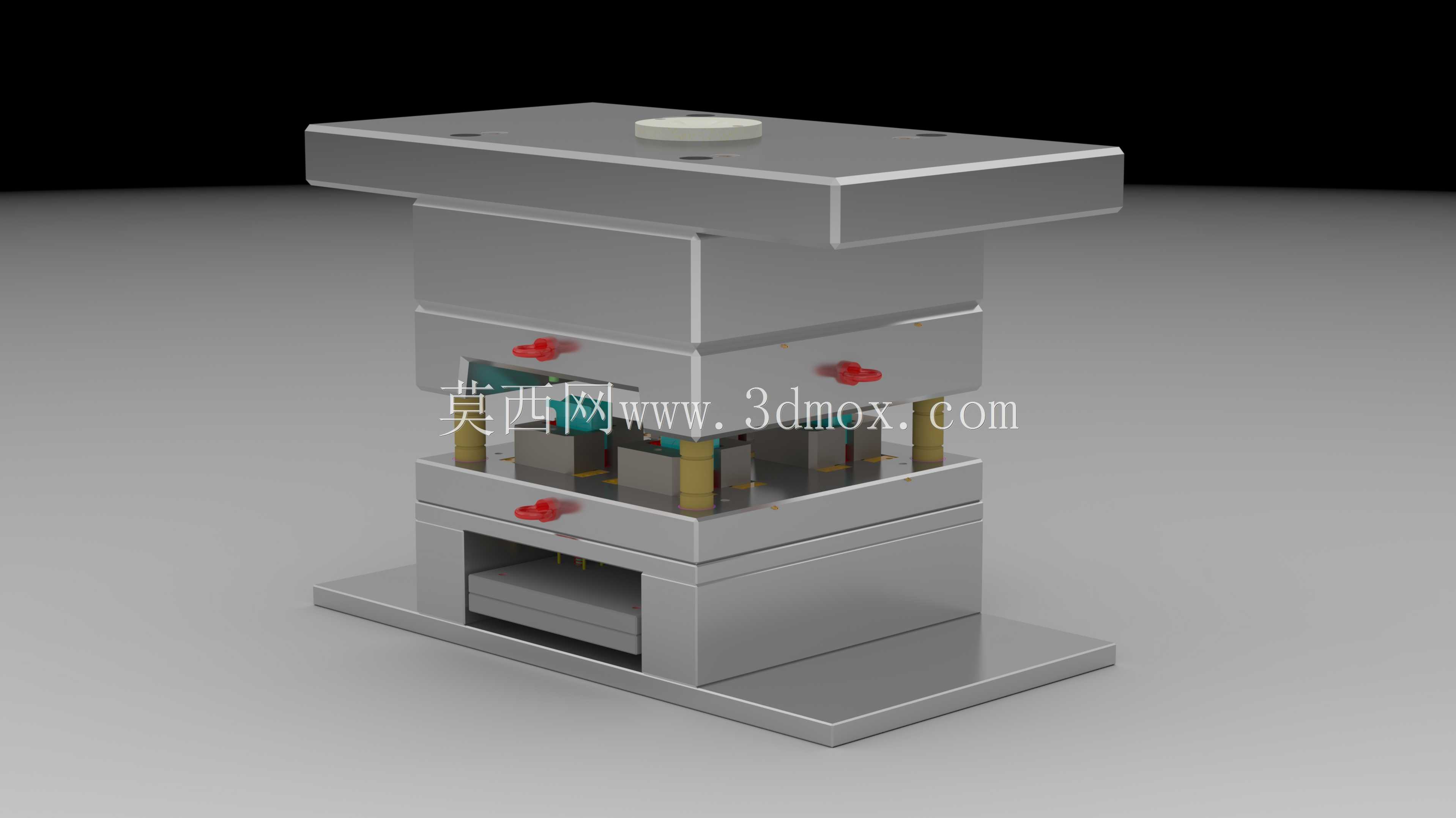

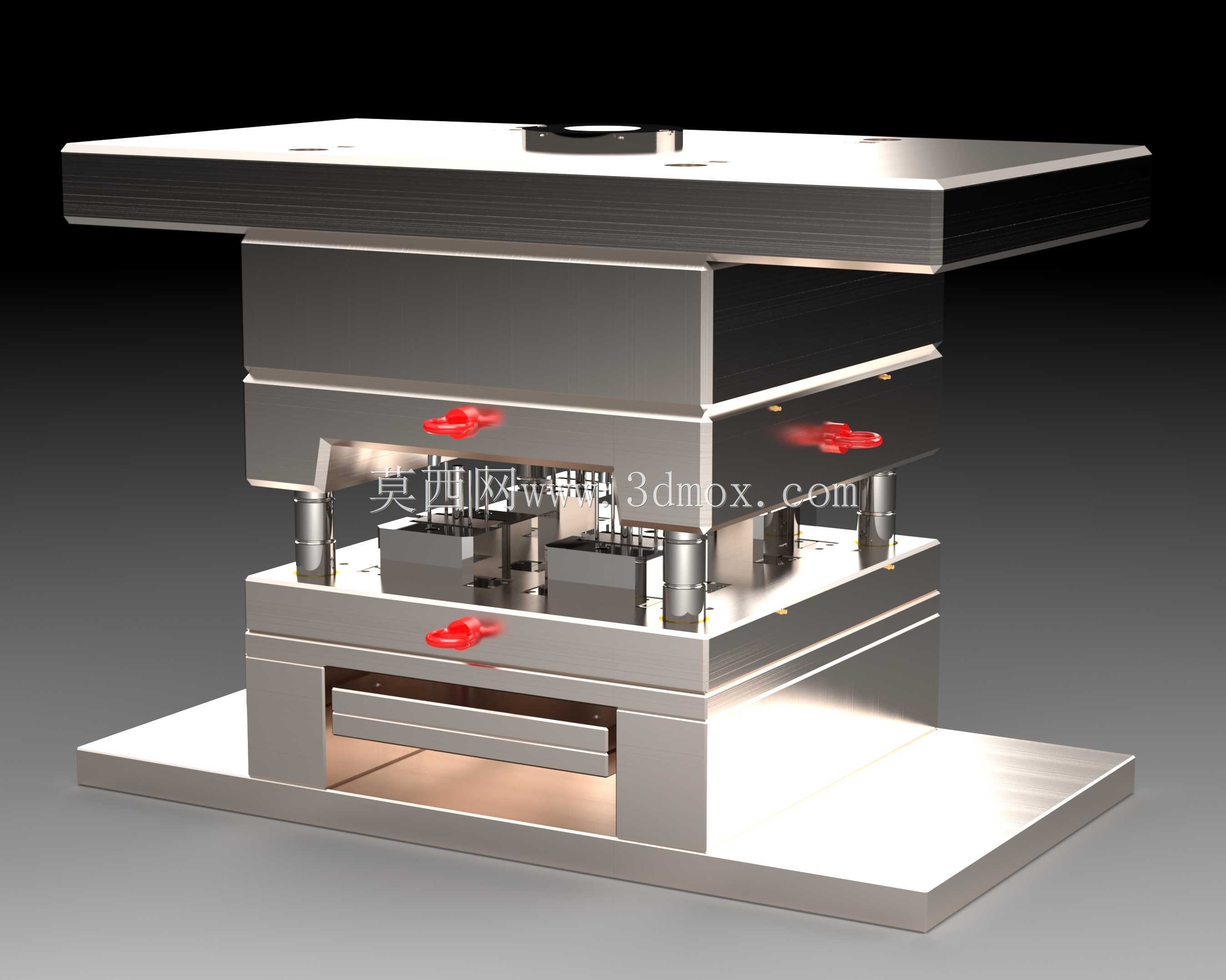

　　冷却回路在定动模两侧分层布置，水路走向贴近型腔成型区域，注塑过程中可快速带走熔体固化释放的热量，缩短成型周期，同时避免塑件因冷却不均出现翘曲变形。动模侧设置了顶出脱模机构，顶杆排布位置避开塑件的关键配合面与薄壁区域，开模后顶出动作平稳，不会顶穿或顶白薄壁塑胶件，模具侧面预留的红色锁模扣组件在合模状态下锁紧定动模分型面，避免注塑充模时型腔内压涨开分型面产生飞边。

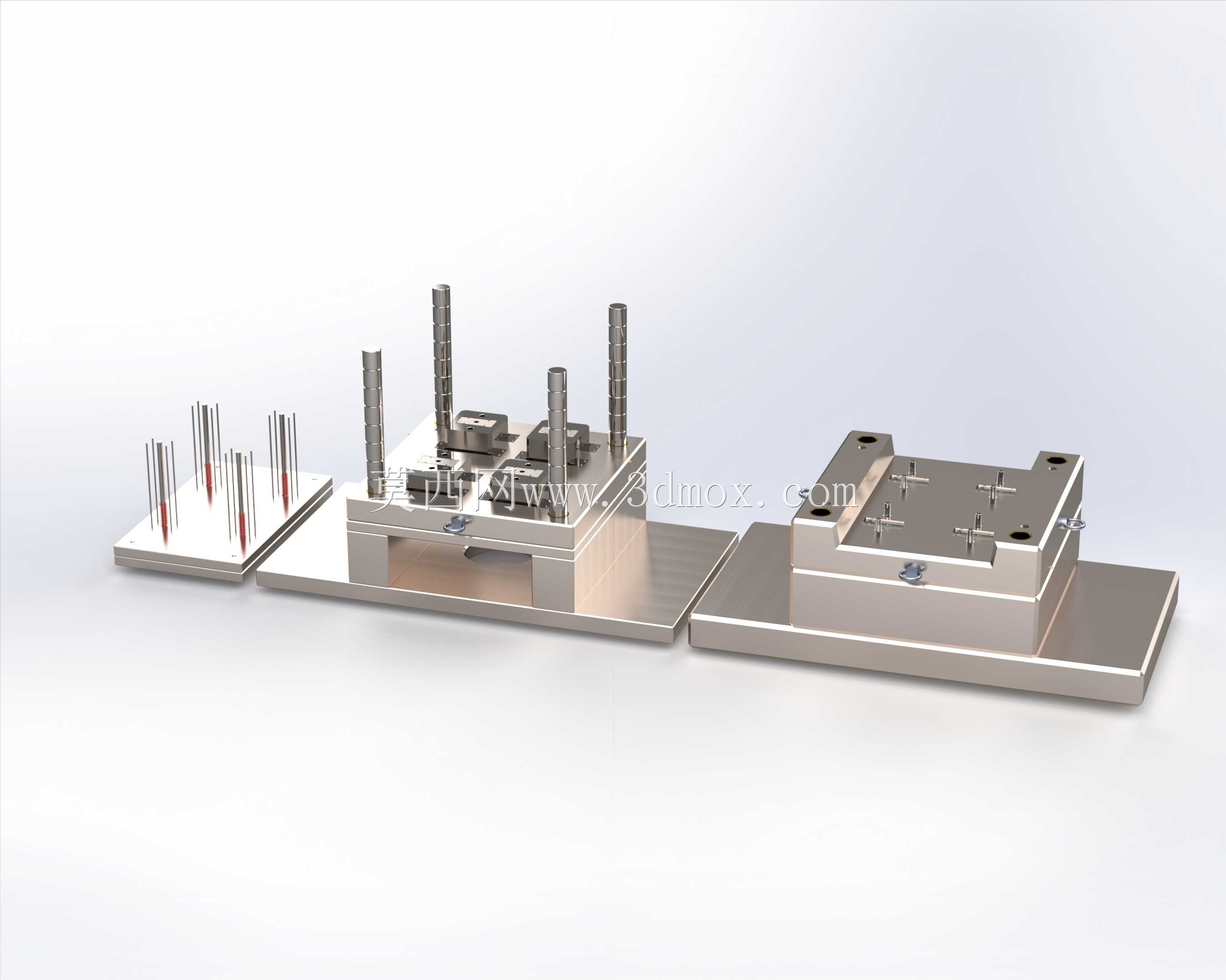

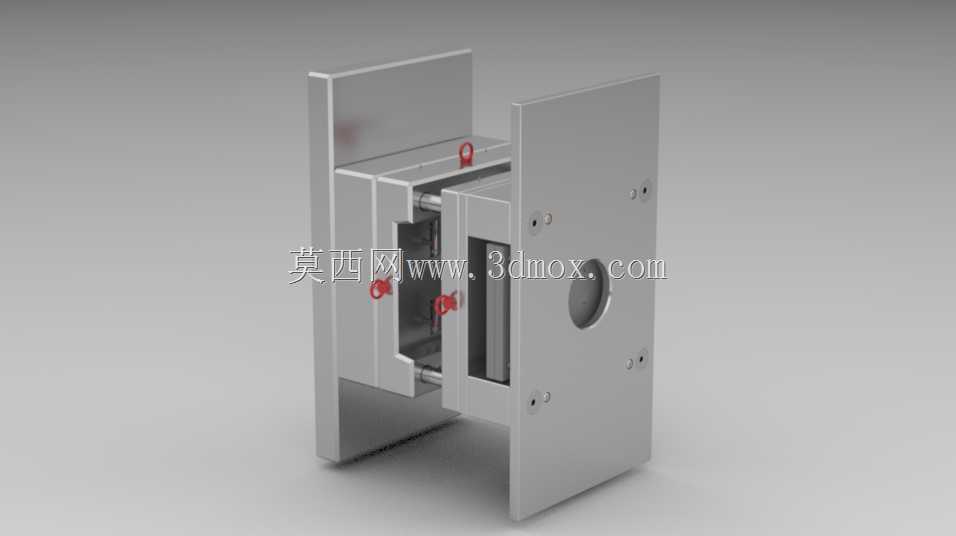

　　整套模架的分层结构在设计时充分考虑了机加工与后期维护便利性，各板件的分型面、导柱孔、螺钉孔、顶杆孔的位置都做了对称布局，装配时无需额外配做即可完成基准对齐，型腔部分采用嵌件式安装方式，后期如果更换同规格不同细节的光电管塑件，仅需更换模仁嵌件，不需要整体重做模架，大幅降低了多品种小批量光电塑件的开模成本。模具开合模行程匹配对应注塑机的开模距离，塑件顶出后有足够的取件空间，不会出现制件卡在动定模之间的情况，整体结构紧凑，各运动部件之间无干涉，完全满足小型精密光电塑胶件的连续量产注塑需求。
