光电管精密注塑成型模架结构

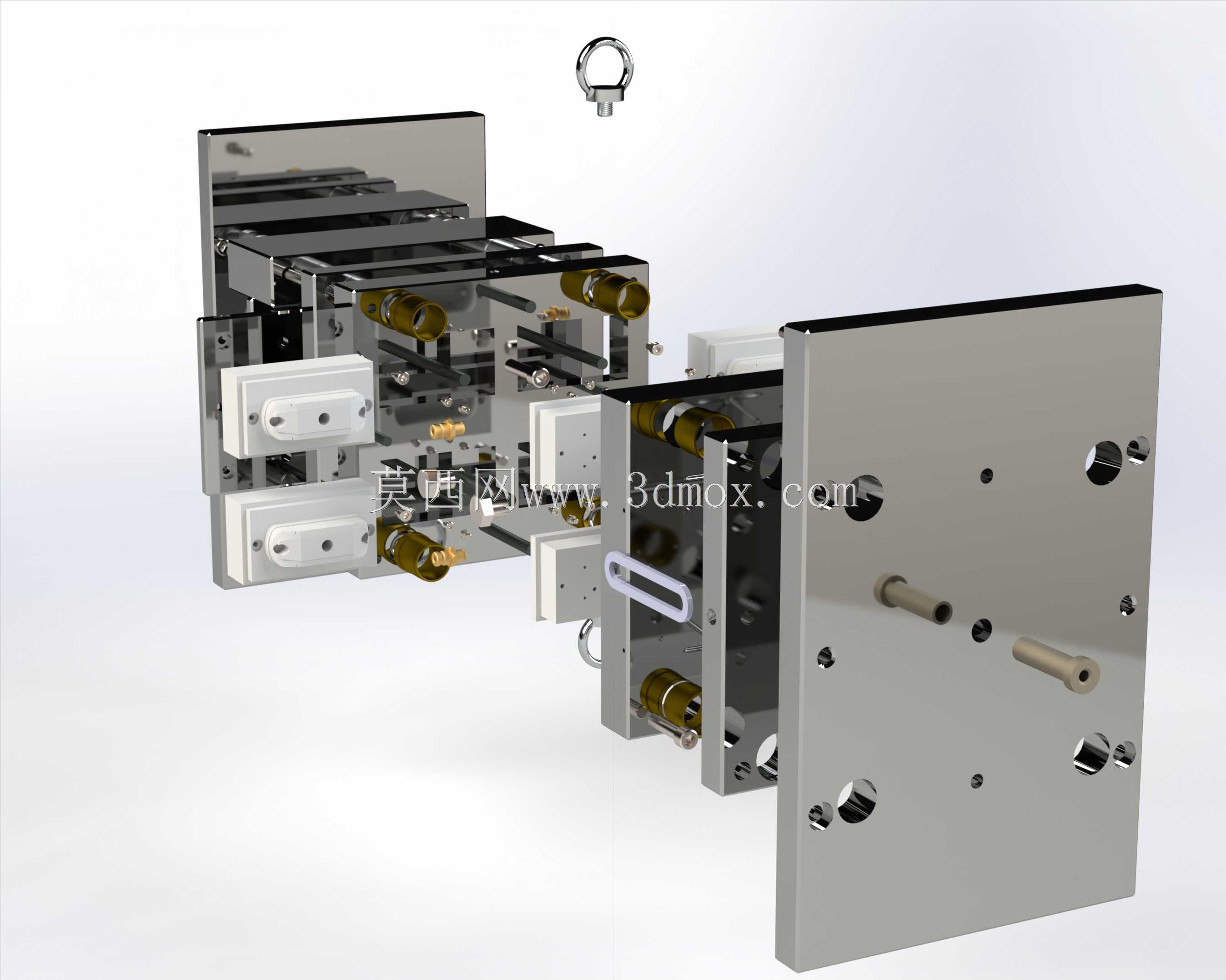

　　这套模架针对光电管类薄壁小型塑件的批量注射成型而搭建，整体采用三板式分层叠装结构，从下到上依次布置动模底座、顶出机构安装区、动模型腔固定板、定模型腔板、流道推板与定模安装面板，各层板件通过四角等高导柱完成合模导向，导套与导柱的配合段预留了足够的支承长度，合模过程中可避免型腔错位，保证光电管塑件的同轴度与壁厚均匀性。

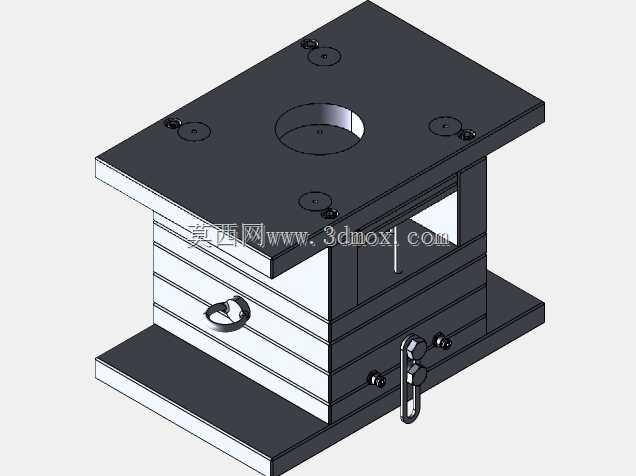

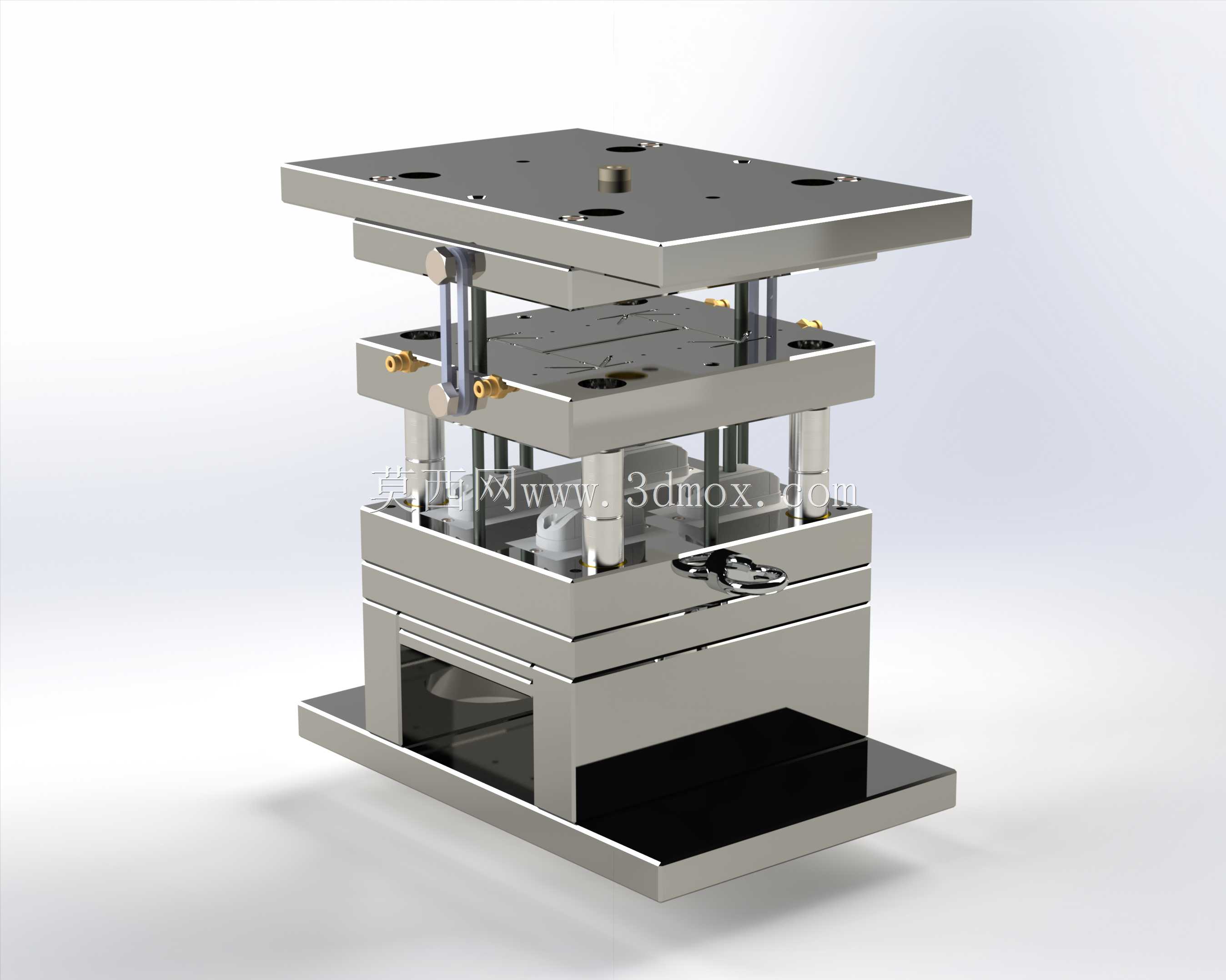

　　从实际产线适配角度出发，模具整体外轮廓方正，底部动模座板预留了注塑机工作台的压板装夹槽位，顶部定模面板加工有对应注射机喷嘴的定位环安装孔与主流道衬套配合孔，安装时可直接匹配常规卧式注塑机的拉杆间距，不需要额外加装转接垫板。侧向布置的锁模扣与开闭器控制三板模的开模顺序，第一次分型先拉开流道推板，将凝料从主流道与点浇口处自动拉断脱落，第二次分型再打开型腔分型面，随后动模侧的顶针板带动复位杆与顶出元件，将包裹在动模芯上的光电管塑件平稳顶出，不需要人工进机取件，可适配自动化流水线的塑件取出工位。

　　光电管产品本身属于光学配套小件，外形带有薄壁管身与端部安装卡位，型腔部分采用镶拼式结构，将细小的成型芯轴单独加工为镶件后装入模框，既方便后续镜面抛光与排气槽加工，也在芯轴磨损后可单独更换镶件，不需要整体报废模仁。冷却回路围绕型腔分布，在动定模两侧分别开设直通式冷却水孔，孔位避开顶针、导柱与螺丝孔，成型时可快速带走熔融塑料带入的热量，缩短注射保压后的冷却周期。整套结构的导向、分型、顶出、冷却各功能模块边界清晰，板件厚度按照注塑模标准模架系列选取，受力较大的动模座板与定模面板厚度加大，避免长期高速合模下出现板件挠曲变形，模具侧面预留的吊环孔也方便整体吊装与上机调试。
