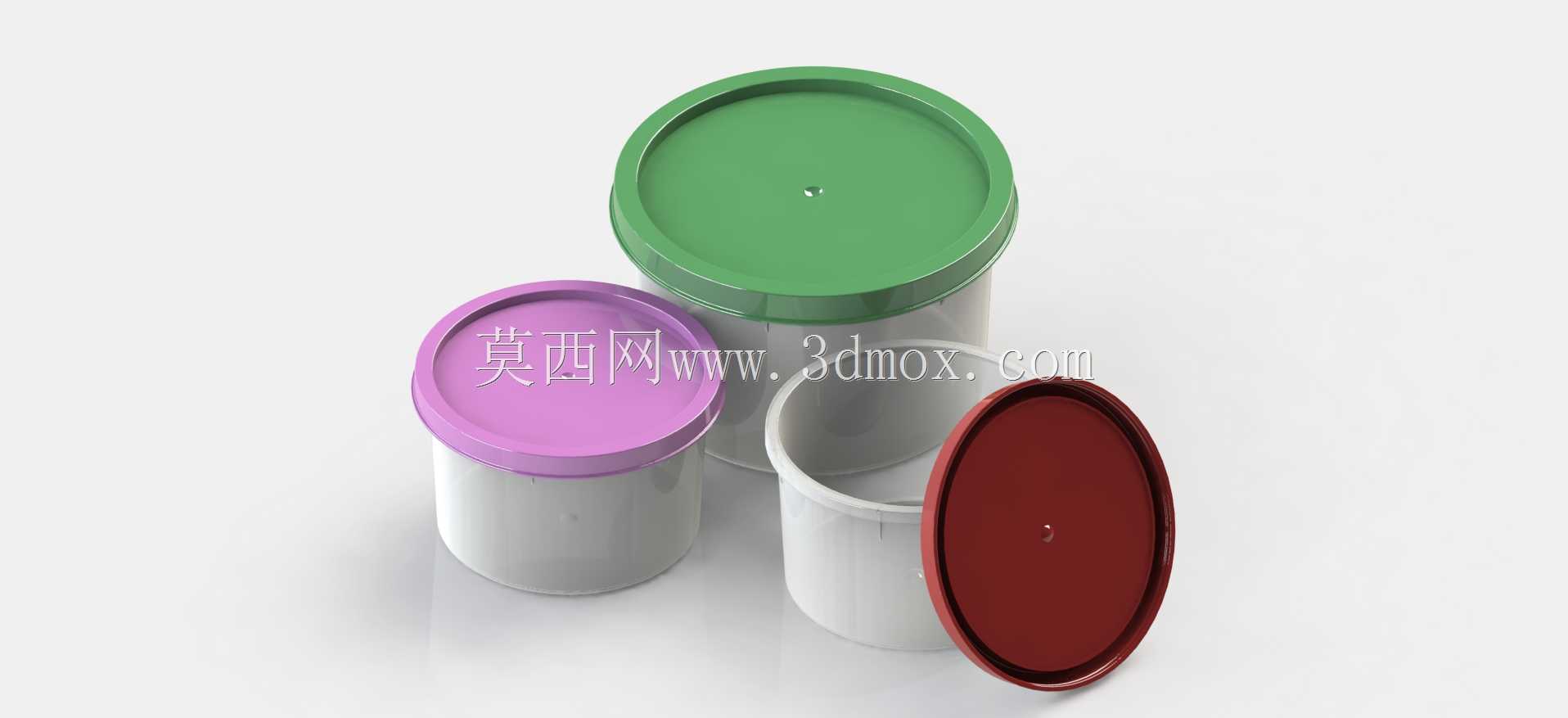

食品容器三板式双腔注塑模具结构

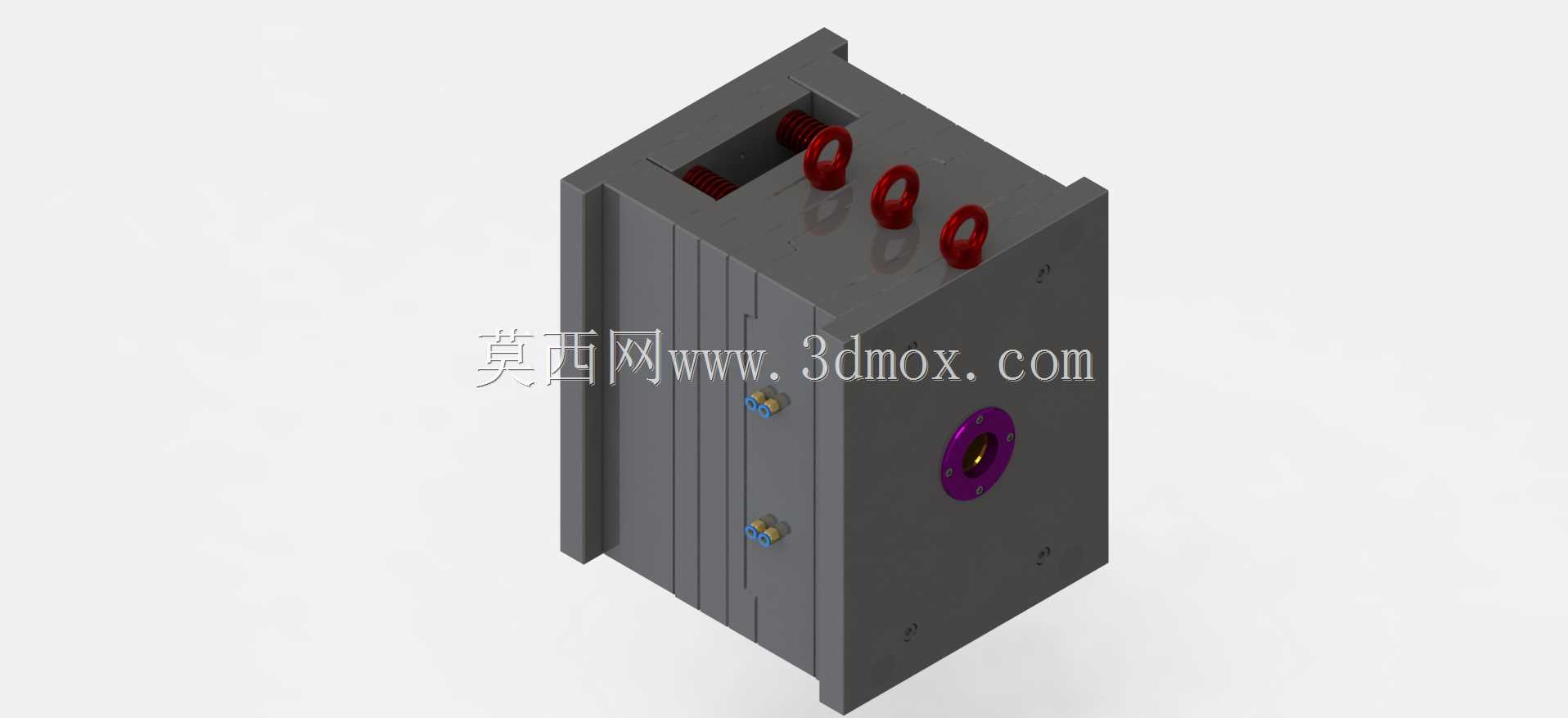

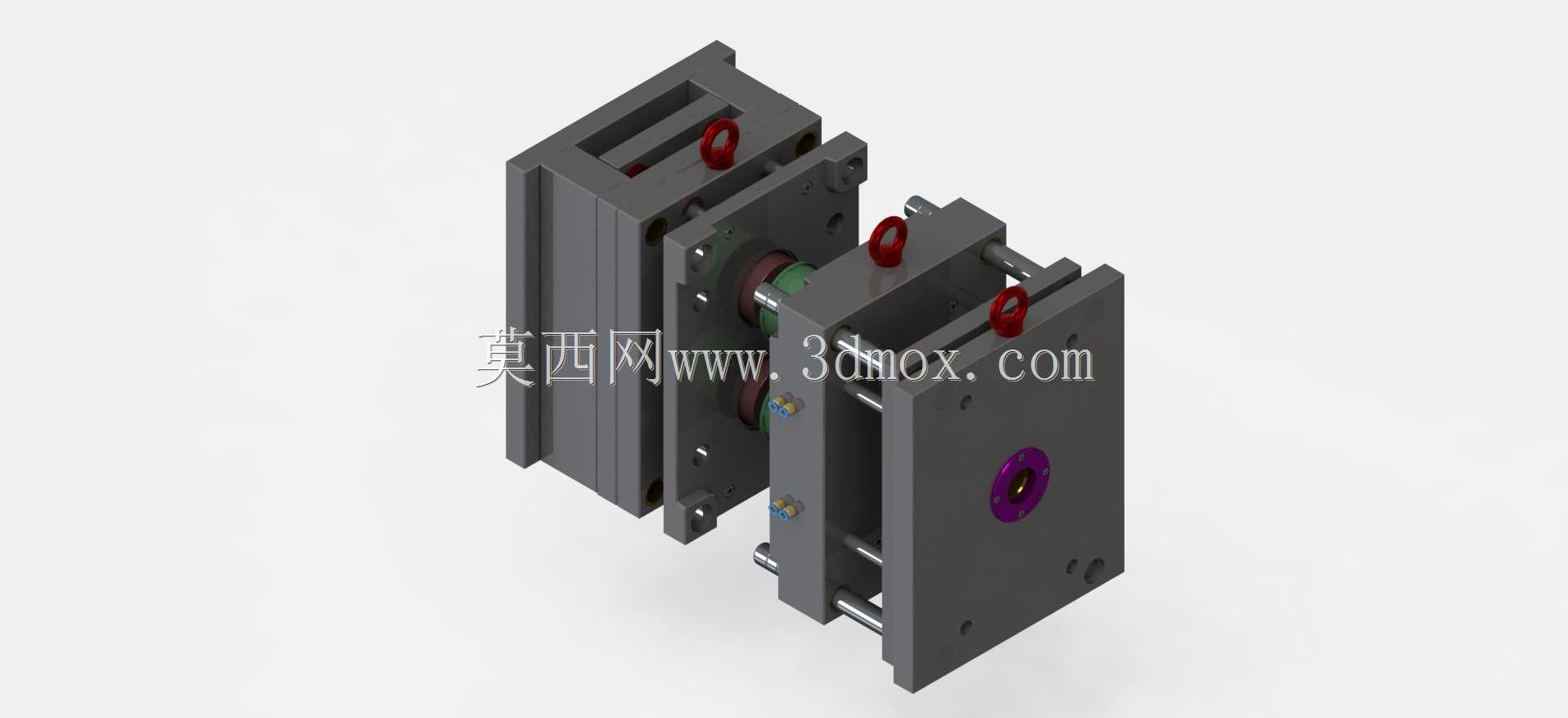

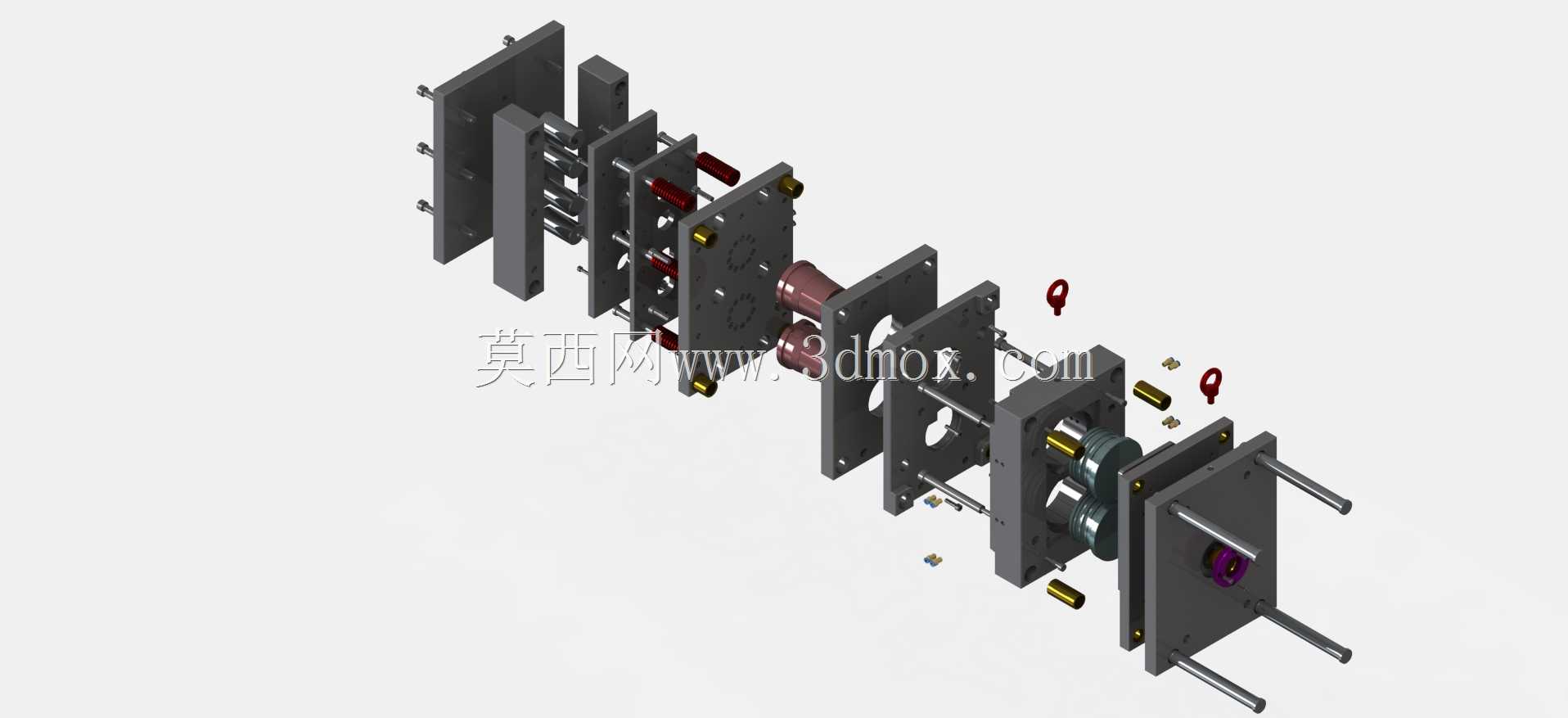

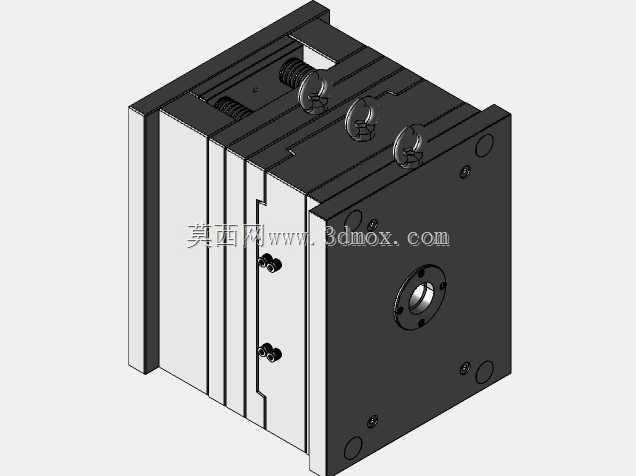

　　这套三板式注塑模具围绕食品包装容器的批量成型需求展开，采用双型腔布局，单次开合模循环可同时产出两件薄壁容器制品，在食品包装、餐饮耗材、日用塑料制品生产线中适配中小吨位卧式注塑机，用于聚丙烯、食品级聚乙烯等热塑性材料的注射成型。从整机装配结构来看，模具沿开模方向依次布置面板、流道凝料推板、动模固定板、型腔板、动模支承板与顶出安装板，各板件通过导柱、导套完成同轴导向，三板结构的核心作用在于实现点浇口进料与流道凝料的自动脱落，开模过程中先后在面板与流道板、流道板与型腔板之间形成两次分型，先将主浇道凝料从衬套中拉出，再切断点浇口使凝料与制品自动分离，无需人工剪除浇口，适配高速自动化量产场景。双型腔采用对称排布方式，

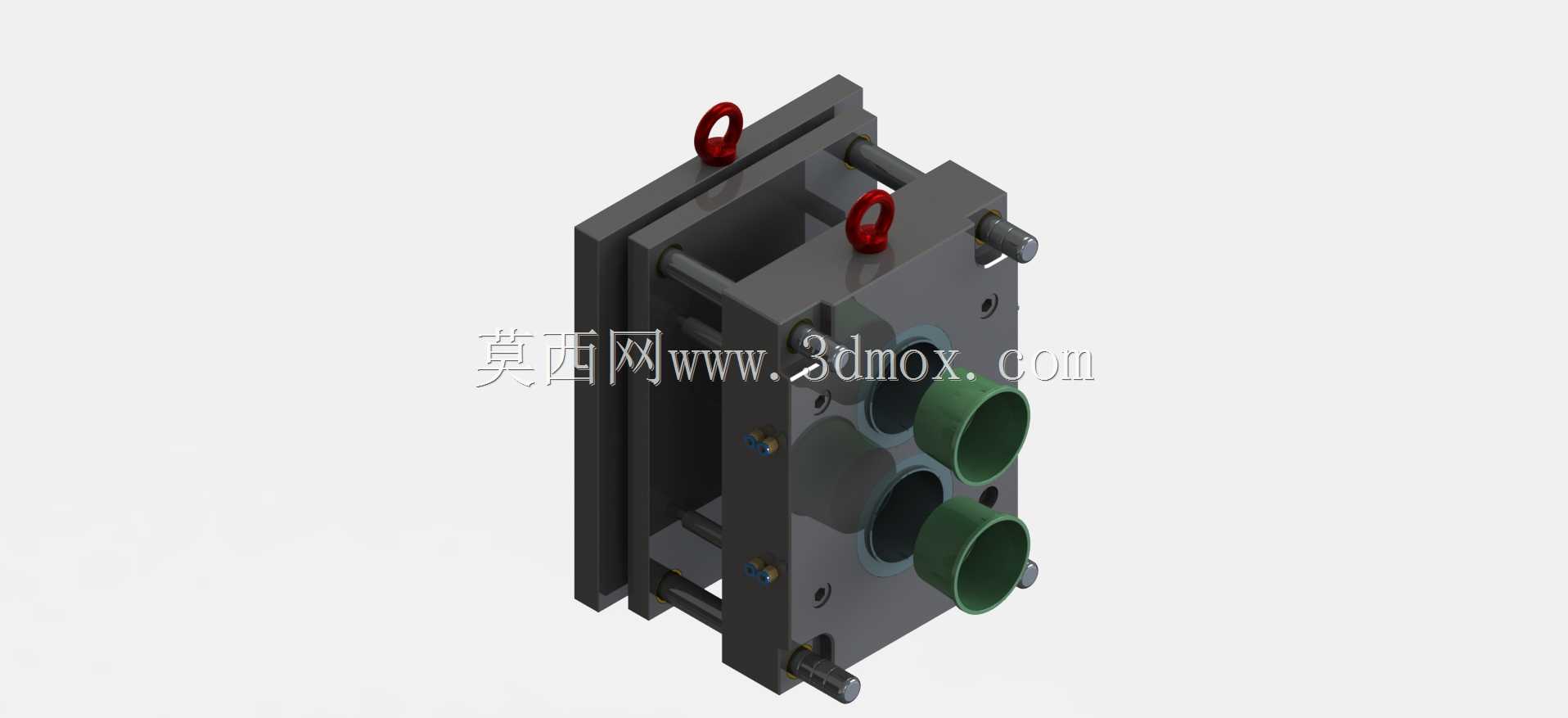

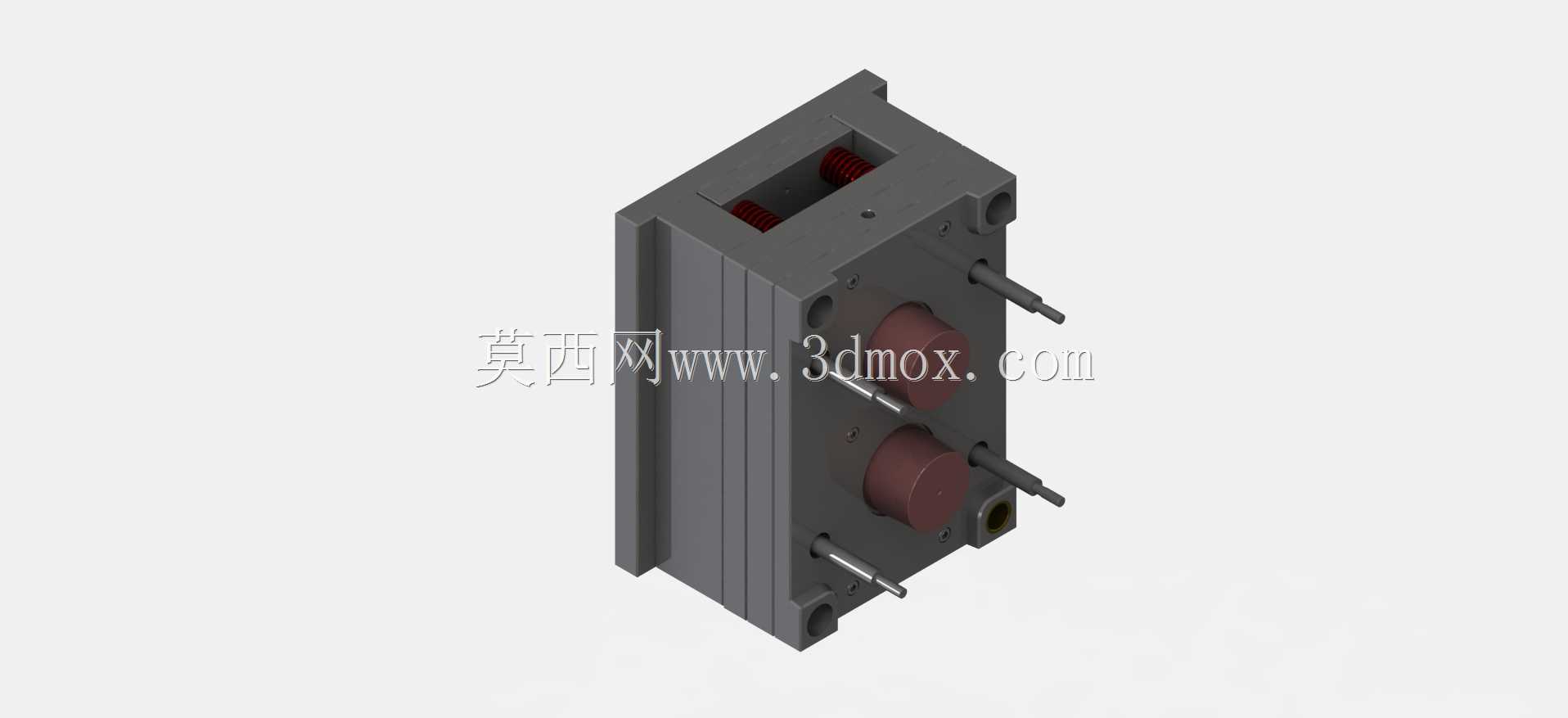

　　两个型腔围绕模具中心轴线均衡布置，熔融塑料从注塑机喷嘴进入主浇道后，经分流道均匀分配至两个型腔的点浇口，进料路径长度一致，可保证两个型腔的充模压力、填充时间同步，避免出现单腔缺胶、飞边或内应力不均的缺陷。模具的顶出系统采用复位杆配合弹簧复位结构，顶出板组件内置多根顶针，对应容器侧壁、底部的受力承载位置，开模后顶针将制品从型芯上平稳推出，顶出行程预留足够余量，避免薄壁容器顶出时出现变形、顶白问题。冷却回路围绕型腔与型芯分别布置，沿容器轮廓走向开设循环水道，通入恒温冷却水后可快速带走成型热量，缩短制品冷却固化周期，同时均衡模温分布，减少容器侧壁因冷却不均产生的翘曲变形。导向部件采用四组导柱导套对称分布在模具四角，

　　承载开合模过程中的侧向剪切力，保证型腔与型芯的合模同轴度，避免长期量产出现分型面错位。模具的安装边界完全适配标准注塑机装夹尺寸，外侧定位环与注塑机定模板定位孔匹配，主浇道衬套对接喷嘴球面，动定模压板尺寸、顶出孔位置均符合通用注塑机安装规范，上机时无需额外改造转接板。针对食品容器的薄壁特性，型腔表面做抛光处理，降低塑料充模流动阻力，同时保证成型后容器外壁光滑无毛刺，符合食品接触制品的外观要求。整套结构完整呈现了三板模双腔成型的典型设计逻辑，各部件的装配关系、运动行程、配合公差都在三维装配中清晰体现，可直接用于模具结构教学、同类型容器模具开发的参考校核，帮助设计人员梳理三板模分型顺序、浇口选型、顶出冷却系统的布局思路。
