三星贴片机精密喷嘴支架组件结构

　　这套喷嘴支架组件主要服务于SMT表面贴装生产线的三星CP40贴装工位，在高速取放料循环里承担吸嘴安装定位、气路连通与喷嘴快换支撑的作用。产线运行时，贴装头沿X、Y轴快速移位，Z轴带动吸嘴下行接触元器件，真空回路通过支架内部通道形成负压拾取芯片、电阻电容或小型连接器，移位到PCB焊盘上方后破真空放料，整套动作节拍往往控制在数百毫秒内，支架的同轴度、密封面质量与连接刚性直接影响取料良率，一旦配合间隙偏大或气道泄漏，就会出现立件、偏移、抛料率上升等现场常见故障。

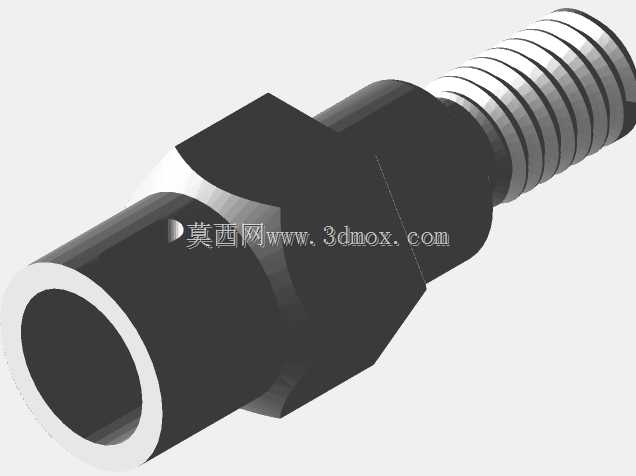

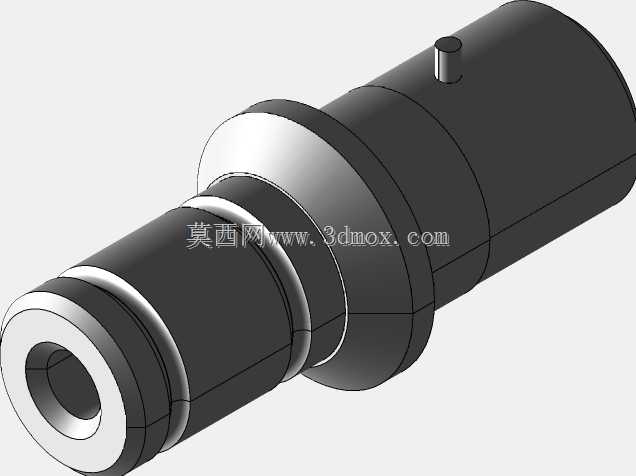

　　从结构拆分来看，组件上部设置外螺纹段，用于接入贴装头的安装接口并调节旋入深度；中部加工六角受力面，方便装配时用扳手施加锁紧扭矩，避免圆柱面夹持打滑；六角下方的小定位凸点可与安装座的防转槽配合，保证周向角度固定，防止高速往复动作中连接件松动。下部金色主体带有环形槽与密封配合段，用来布置密封圈、限定轴向装配位置，最下端锥形导向头则在吸嘴插接时起到自动对中作用，即便快换过程中存在少量径向偏差，锥面也能把吸嘴引导到同轴位置，减少更换对位时间。

　　建模时需要重点还原几处工程边界：螺纹段的公称直径、螺距与有效旋合长度要和贴装头接口一致，六角对边尺寸需预留扳手空间，周边与相邻夹爪、传感器之间保留足够避让距离；锥头端部直径、锥角与吸嘴内孔匹配，过松会造成真空泄漏，过紧则快换阻力增大、磨损加快。环形槽的槽宽、槽底直径要参照所选密封圈线径设定，压缩量通常控制在合理区间，既保证负压状态下不漏气，又避免密封圈长期过度压缩产生永久变形。

　　外形上组件呈细长轴类布局，轴向总长受贴装头Z向行程限制，最大径向轮廓由六角面对边尺寸决定，安装时上端螺纹旋入固定、下端悬出连接吸嘴，因此同轴度公差需要严格控制，否则吸嘴尖端会出现摆弧，拾取小尺寸元器件时命中率明显下降。材料表面的金色处理层对应耐磨、防锈的工艺取向，锥头与密封段应具备较高表面光洁度，减少密封圈摩擦损伤与微泄漏风险。

　　结构设计思路围绕高频快换与稳定真空输送展开：用螺纹实现可靠固定，用六角面提供装配扭矩承载，用定位凸点防止周向转动，用锥面完成吸嘴导向，用环形槽容纳密封件，各段功能分区清晰。对于从事贴装设备维护、非标吸嘴改造或备件国产化的工程师来说，还原这套组件时不能只画外形轮廓，还要把气道连通关系、密封压缩位置、装配避让空间和快换插拔行程一并表达清楚，才能在实际投用后兼顾取料稳定性与维护便利性。
