双轴立式气动压力机装配结构

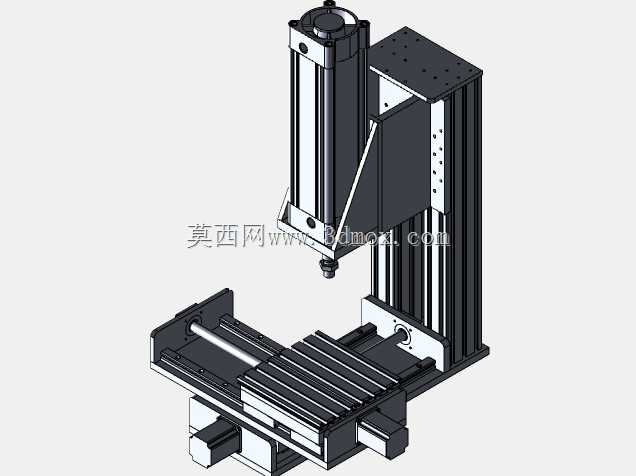

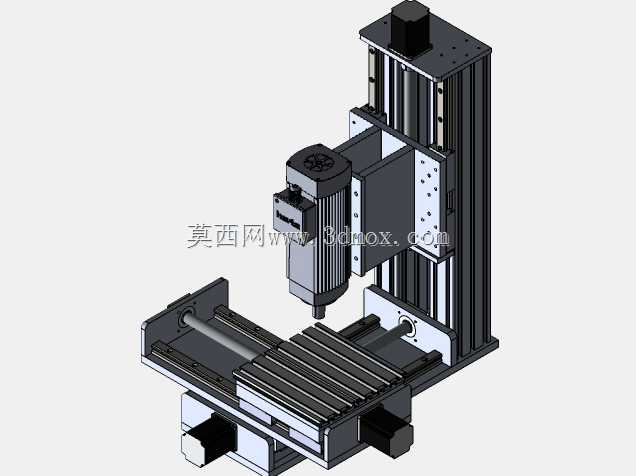

　　这套双轴立式气动压力机结构面向小型零件压装、铆接、冲切、校直及简易成型工位，常见于电子元件装配、五金小件加工、塑胶件压合、轴承或销钉压入等场景。整机采用立柱加高、工作台前置的布置方式，执行气缸位于上部中心区域，压头沿竖直方向输出直线动作；下方工作台承担工件定位与夹具安装，水平方向的滑动轴系用于调整工件位置，使操作人员能够在一次装夹后完成不同点位的压合作业。

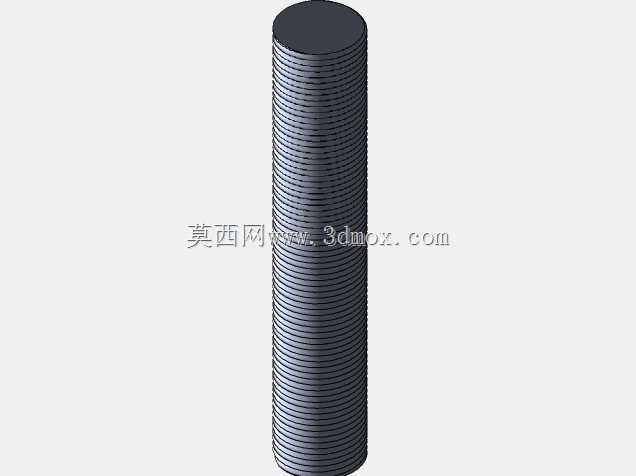

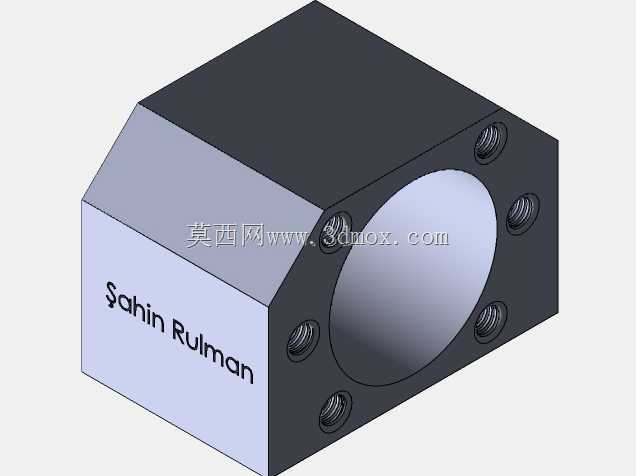

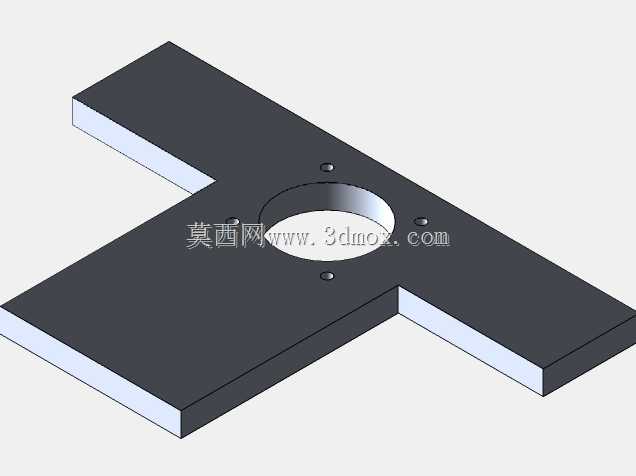

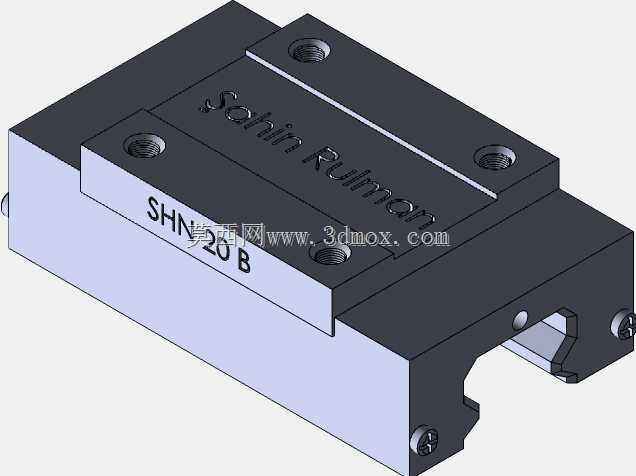

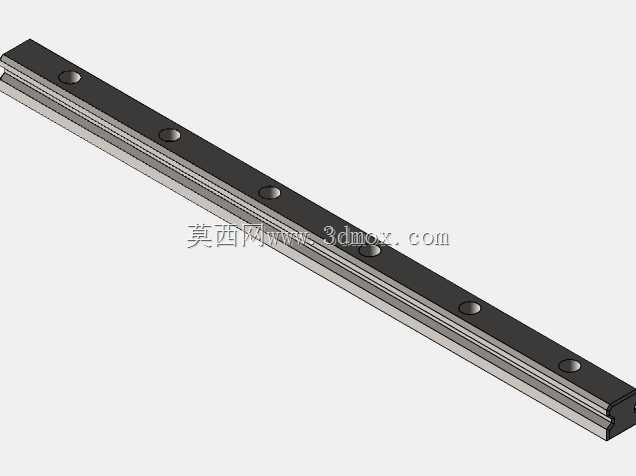

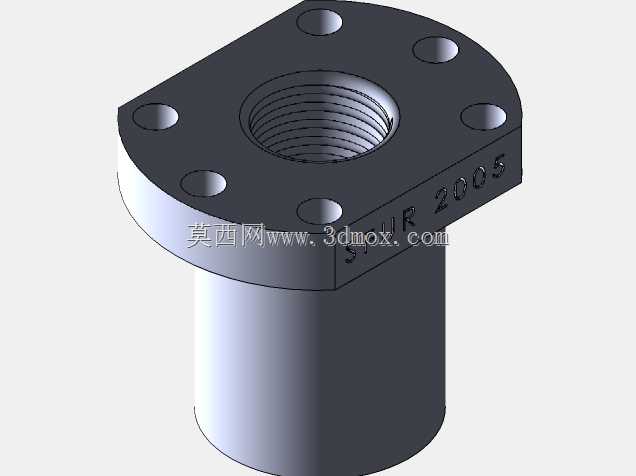

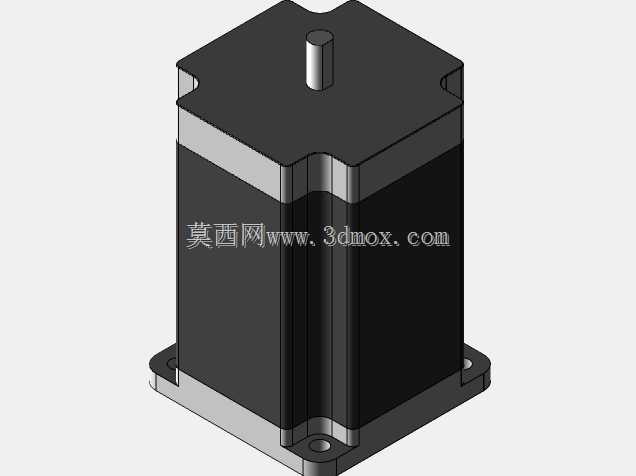

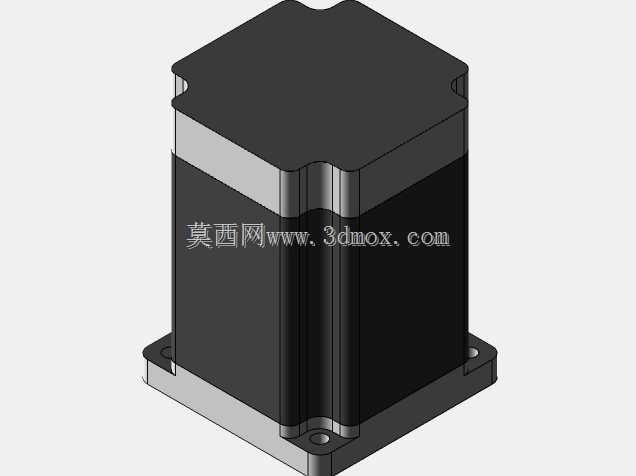

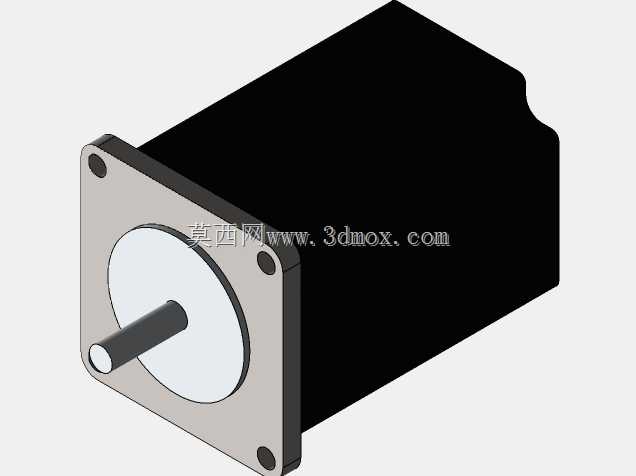

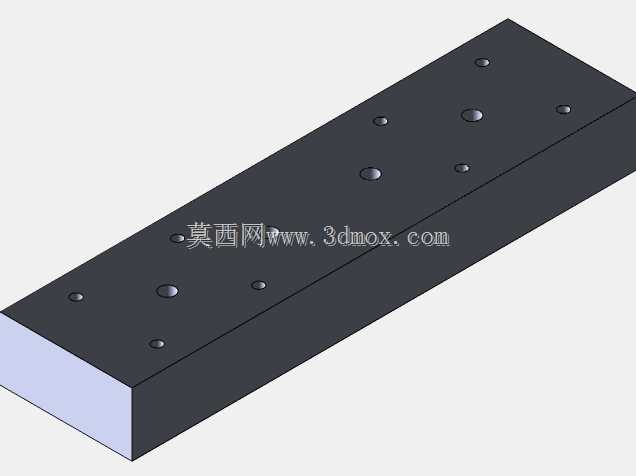

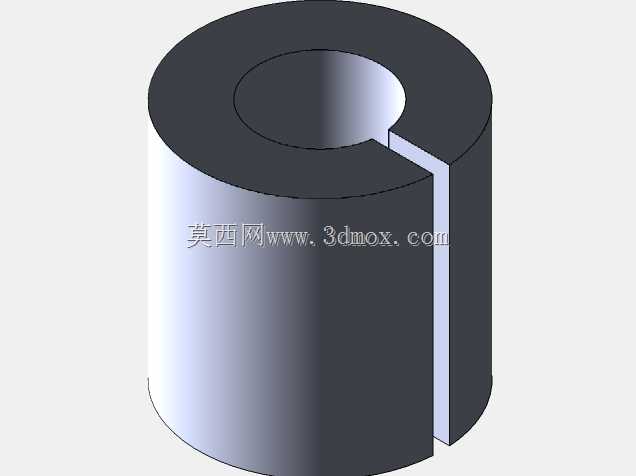

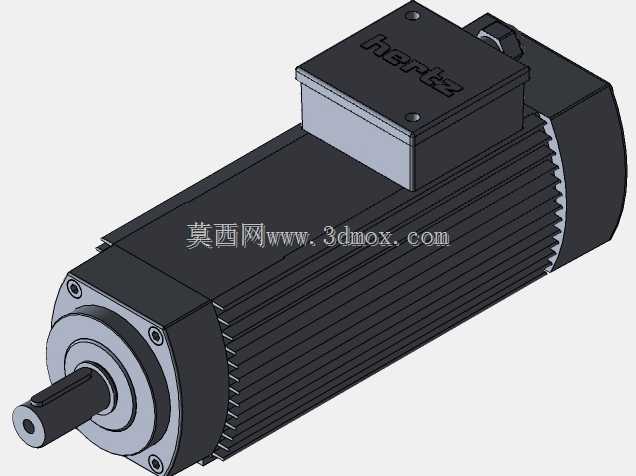

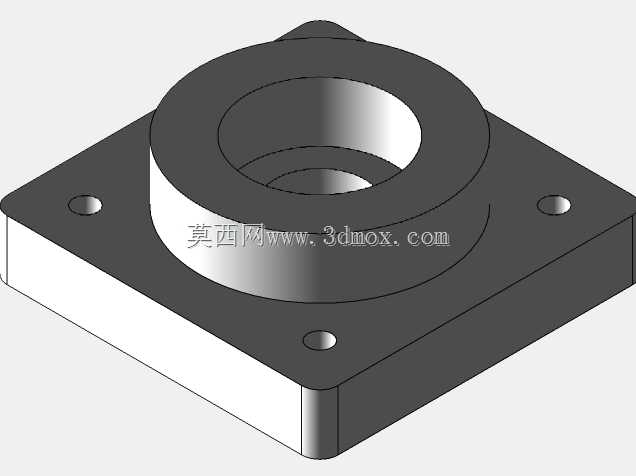

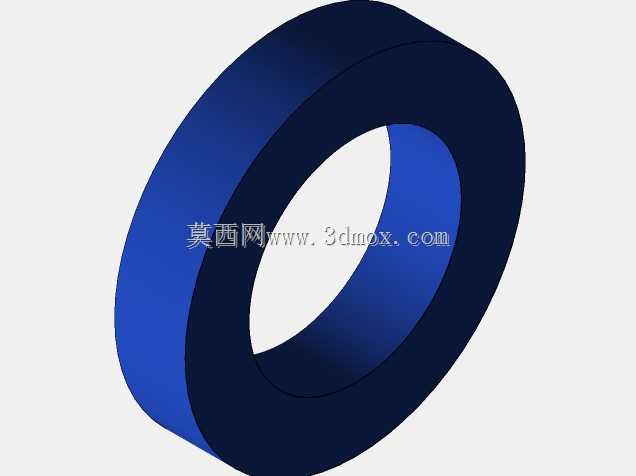

　　从结构思路看，上部机架以立式立柱和顶部安装板构成承力框架，气缸通过法兰固定在横梁区域，压头与活塞杆同轴连接，保证载荷沿导向方向传递。立柱侧面预留阵列安装孔，便于根据模具高度、压装行程和防护需求调整限位开关、导向件或附属检测元件。下部滑台采用导轨与丝杆组合的形式，手轮驱动丝杆带动工作台横向移动，导轨承担侧向力矩和支撑载荷，适合小范围内的位置切换与对位。

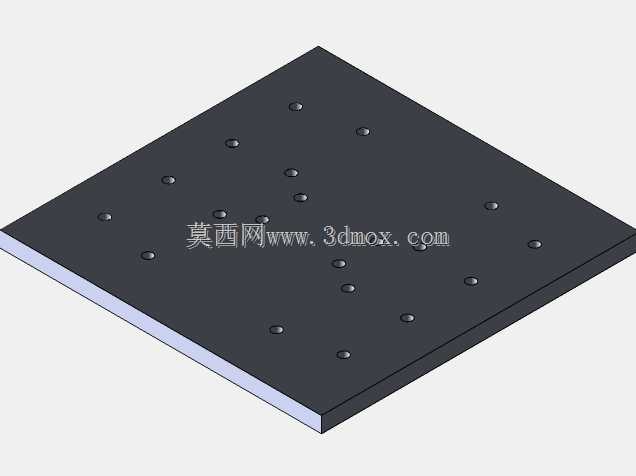

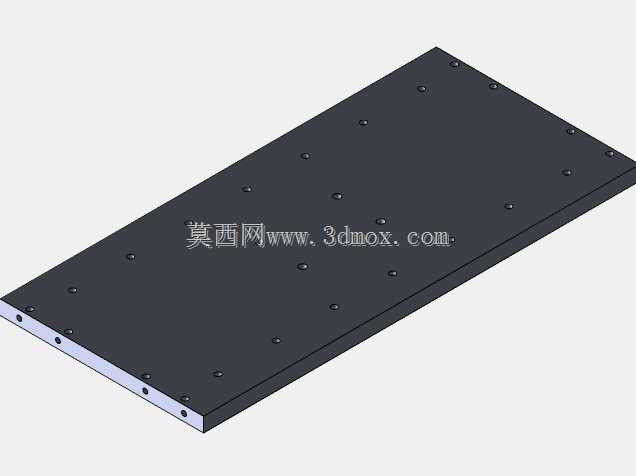

　　工作台面设计有T型槽或平行槽结构，可直接安装定位块、仿形夹具、压装底座及防误治具。压装区域下方保留足够的支撑厚度，避免薄板台面在反复冲击载荷下产生挠曲。设备后侧的高立柱不仅提供竖直刚性，也使气动管路、行程限位和传感元件有明确的安装依托；三角加强筋布置在受力转折处，用于改善框架在偏载压装时的刚度表现。

　　外形边界上，整机高度主要由气缸长度、压头行程、夹具开放高度和立柱尺寸共同决定，适合放置在普通车间工作台或独立机架旁。占地面积集中在底部滑台与底座范围，前方需预留手轮操作和工件取放空间，后侧应留出气管接入及维护距离。安装时需保证工作台面与压头轴线垂直，导轨方向与压装点位调整方向一致，地脚或台面对应位置应具备足够承载能力。

　　该结构的实用性在于将气动快速下压与双轴位置调整结合起来：竖直轴负责提供重复压装动作，水平轴负责改变工件相对压头的位置，框架、滑台、夹具和执行元件之间分工清晰。建模时可重点检查气缸安装面同轴度、压头与工作台避让关系、滑台全行程边界、螺栓孔位可达性以及维护拆装空间，从而为后续工程出图、外购件选型和工位布局提供可靠依据。
