车间CNC刀具分类收纳工装刀架

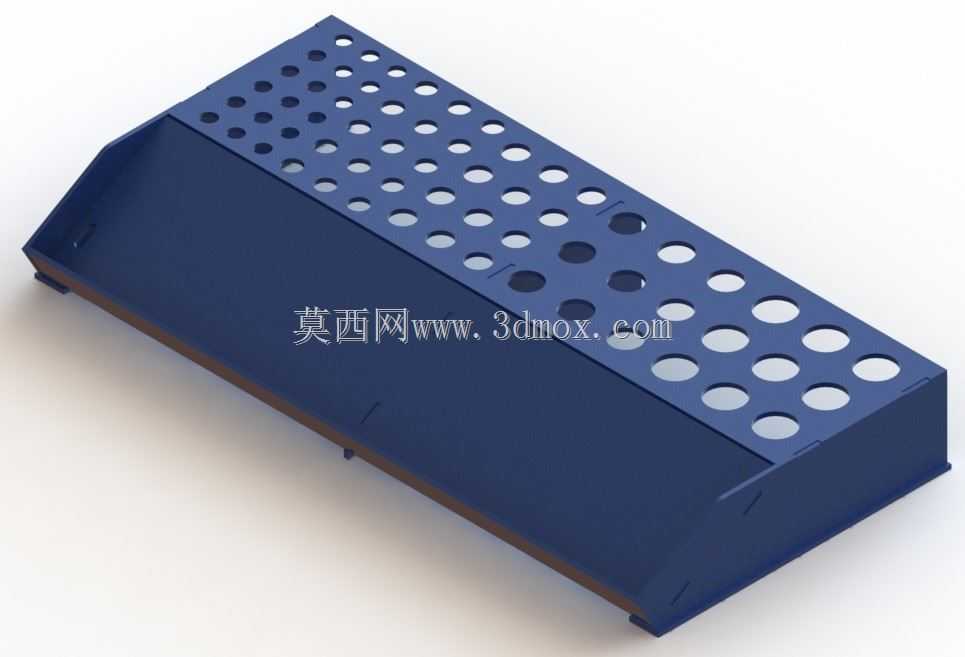

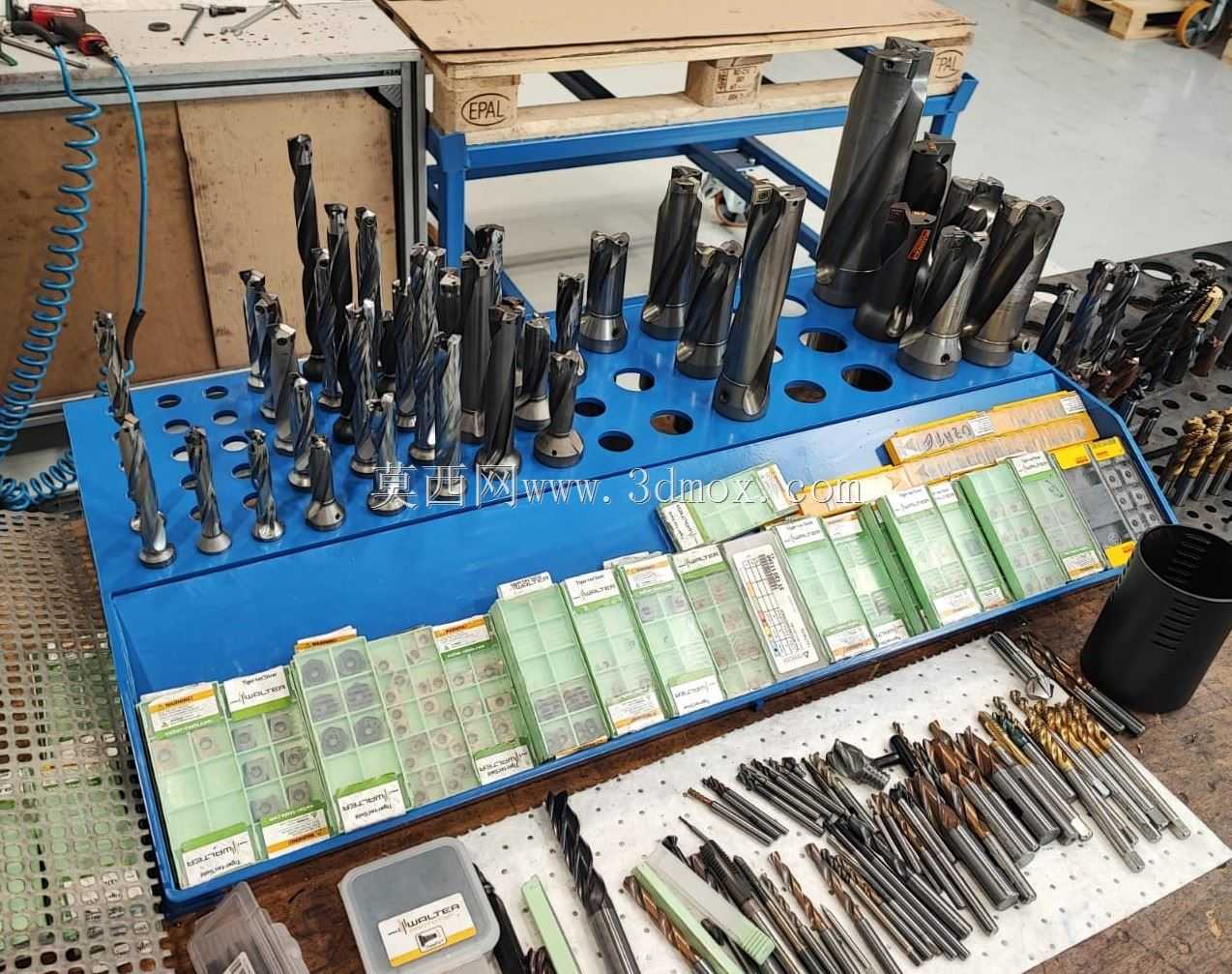

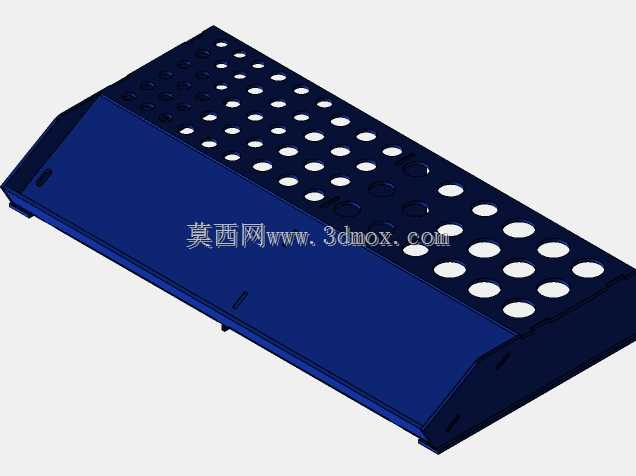

　　这套工位收纳结构面向数控加工车间的日常刀具管控场景，解决加工中心旁刀具零散堆放、刀柄磕碰损伤、找刀换刀耗时的实际痛点。日常批量加工中，操机人员往往会同时用到不同锥度的刀柄、不同刃径的铣刀、钻头、铰刀、丝锥，零散摆放在工作台面上不仅容易混料，硬质合金刃口互相磕碰还会直接造成刀具报废，高精度刀柄的锥面沾屑、碰伤后还会影响主轴装夹的跳动精度。这套刀架在布局时首先按刀具的取用频率和外形尺寸做分区：上层带密集定位孔的蓝色台架区域，专门竖直插放BT系列锥柄刀具，孔位间距预留了手指抓取的操作空间，相邻刀柄装入后不会发生互相干涉，大直径面铣刀、加长刃铣刀放置在台架后侧的大孔径工位，避免长刀具重心偏斜倾倒；台架前侧的阶梯槽位用来整齐码放盒装刀片、

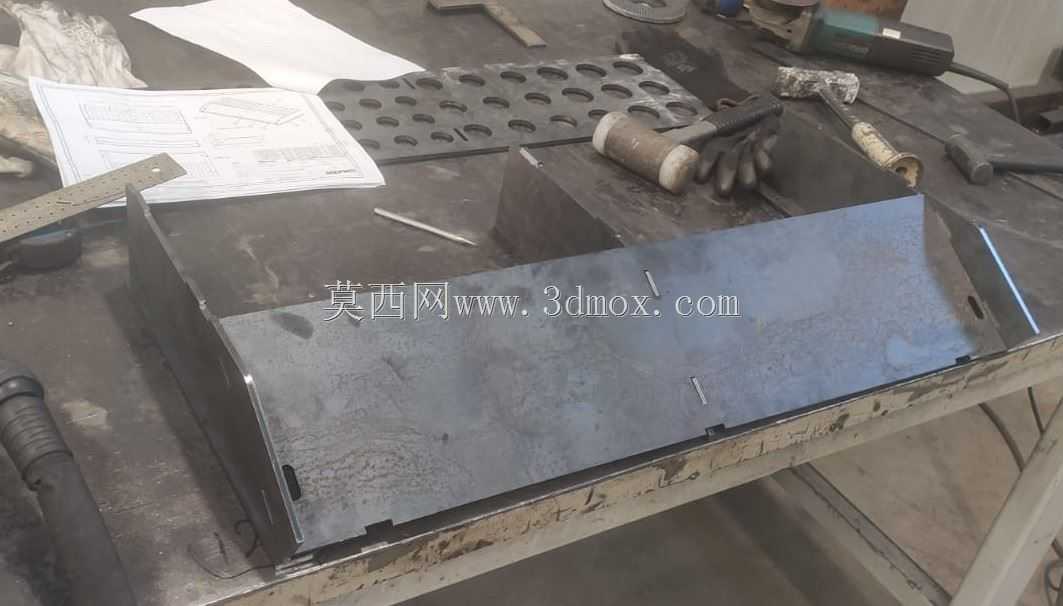

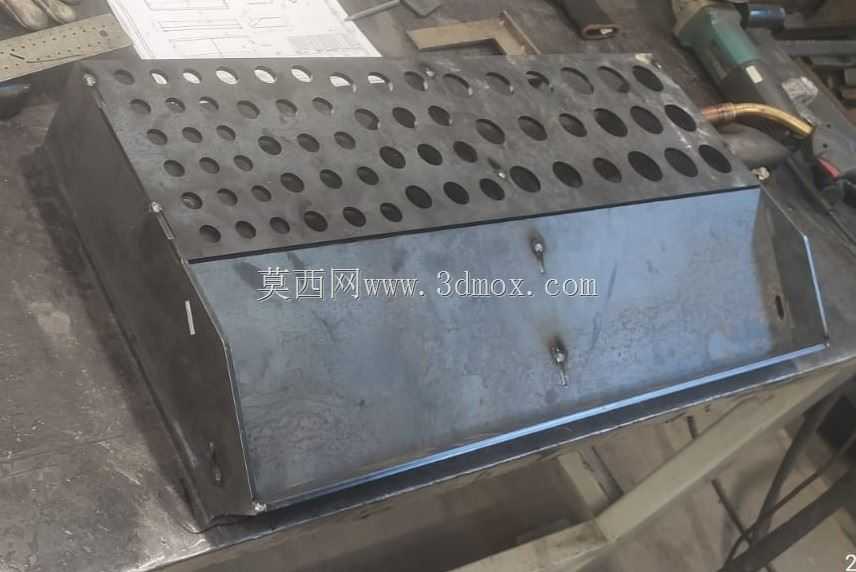

　　整体硬质合金小径刀具，透明包装盒可以竖直排列，标签朝外，不用翻找就能快速识别刀具规格。台架下方延伸出的多孔挂板区域，用来平铺插放直柄钻头、丝锥、立铣刀这类长杆刀具，不同刃长的刀具按长短分区排布，刃口悬空不接触台面，既保护切削刃，也能让刀具上残留的切削液自然滴落，避免积液锈蚀刀体。整套架体采用折弯钢板焊接成型，底部轮廓贴合车间工具车或者机床旁的工作台台面，安装边界不需要在地面打膨胀螺栓，直接放置即可使用，整体宽度适配常见的车间木质托盘空位，也可以固定在物料周转车上随加工单元移动。设计时特意把高频取用的短刀具放在操作人员伸手可及的前侧区域，重型大刀柄放置在靠近架体支撑的后侧位置，降低整架的重心，避免满载放置时架体前倾。

　　架体的定位孔孔径按照常用刀柄的法兰外径做避让，插取时没有卡滞，孔边做倒角处理，刀柄装入时不会刮伤锥柄表面。这类收纳工装投入使用后，机台旁的6S整理难度大幅降低，刀具盘点、领用归位的路径清晰，新操机人员也能快速对应刀具工位，减少错拿错放导致的加工撞刀风险，同时避免精密刀具随意堆放造成的精度损失，适配单件小批量加工、模具车间、产品零件量产线的不同工位刀具管理需求。
