CA6140车床操作手柄防滑握持护套

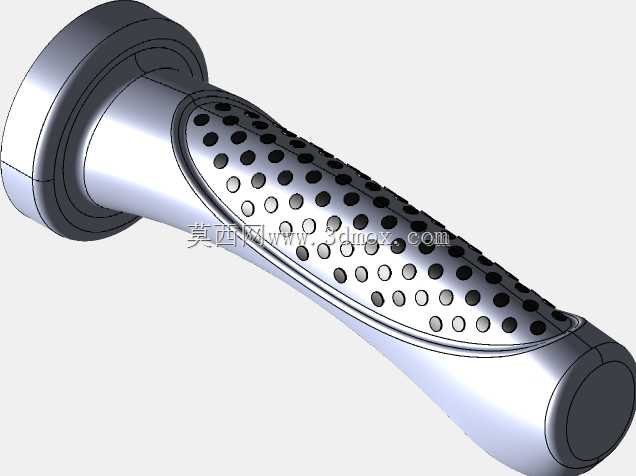

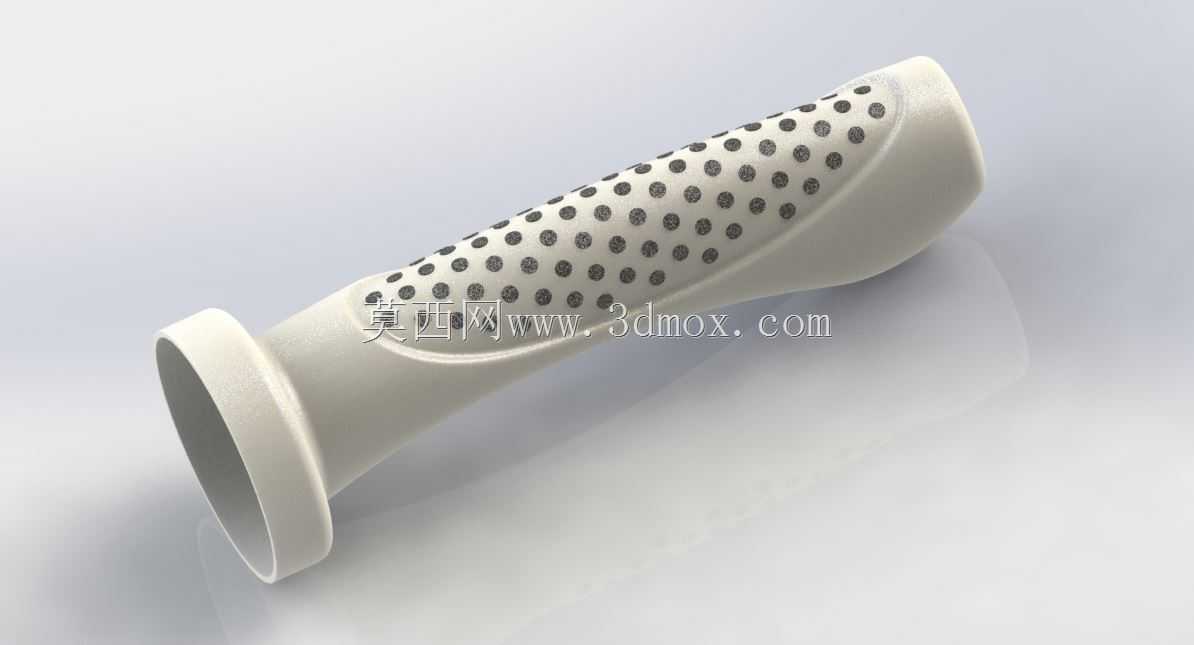

　　普通卧式车床的进给操作手柄是操作工日常扳动频次最高的操控部件，CA6140系列普车的溜板箱、主轴箱操作位原配的金属杆手柄长期握持容易打滑，冬季冰手，表面沾了切削液、机油之后摩擦力骤降，急停换向时很容易脱手，这款带密集防滑孔的握持护套就是套在金属手柄杆外部的配套包覆件，直接替换原车老化开裂的旧塑料手柄套。从结构来看，护套整体采用变径锥筒形态，靠近安装法兰的一端做了外翻挡边，套入手柄杆之后挡边贴靠在手柄座端面，轴向定位不会顺着杆身窜动，另一端收窄做圆弧过渡封口，没有尖锐棱边，操作工手掌搭上去不会硌掌缘。筒身中段大面积排布规则的圆形透孔，这些孔不是单纯装饰：第一是排汗透气，夏天车间温度高，操作工长时间扶着手柄，

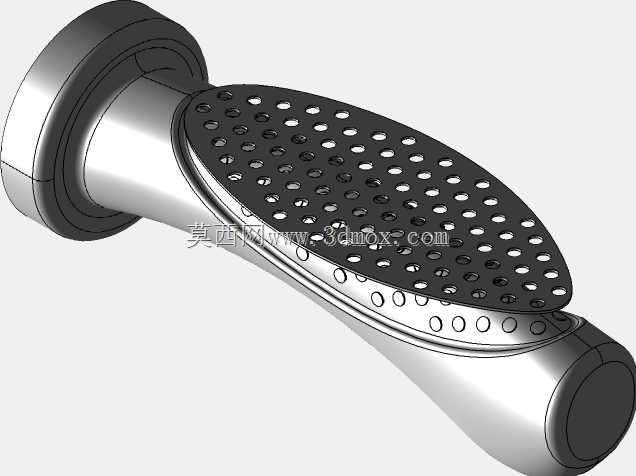

　　手心出汗之后密闭的塑料套会积汗打滑，透孔可以让空气流通，汗渍直接从孔位散出；第二是增加摩擦，手指指腹搭在孔位边缘会形成多点嵌合，哪怕手套表面沾了乳化液、机油，扳动手柄切换进给方向、调整主轴转速的时候也不会滑手；第三是减轻护套自身重量，整套护套套在操作杆上不会额外增加手柄的扳动阻尼，操作手感和原金属杆几乎一致。建模的时候先沿着手柄杆的安装轴线做旋转曲面，拉出锥度筒身，两端分别做出外翻挡边和圆弧收头，再在筒身展开面上按阵列排布圆孔投影到曲面上，切除出所有透孔，最后把所有孔边、筒身边缘做小圆角加厚，保证护套壁厚均匀，注塑成型的时候不会出现缩痕、应力集中开裂的问题。安装边界上，护套内孔和车床操作手柄的金属杆采用小过盈配合，

　　套入之后不需要额外紧固件，靠塑料自身的弹性抱紧杆身，长时间使用不会松转；外轮廓的最大直径控制在手掌握持的舒适区间，成年男性操作工戴劳保手套也能完全握住，扳动行程范围内护套和周边的手柄座、铭牌、锁紧旋钮都留有足够间隙，换向、变速全程不会刮蹭周边部件。这类护套除了CA6140普车之外，同规格的铣床、钻床操作手柄只要杆径匹配都可以通用，属于机床操作件里的易损替换件，长期使用后塑料老化、孔边磨损打滑就可以直接更换，成本低，更换过程不需要拆卸手柄内部的连杆机构，直接把旧护套拔下、新护套对准杆身推到位即可，维护非常方便。
