挤压铝电线生产用挤出机三维结构设计

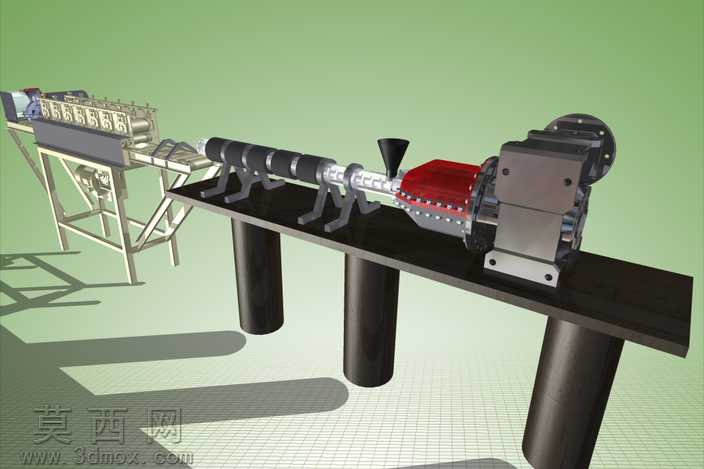

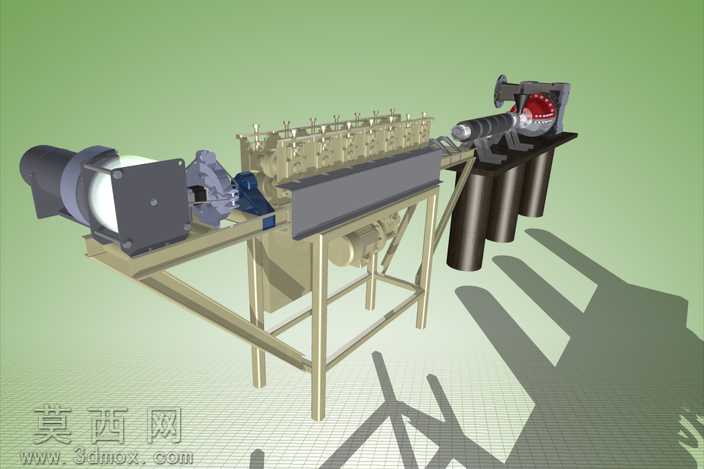

本作品为电线挤出机的三维建模设计成果，主要用于挤压铝电线的生产加工环节，建模过程严格遵循工业挤出设备的实际设计逻辑，完整还原了设备从动力输入到线缆挤出成型的全流程结构。建模阶段首先梳理挤出机的核心功能模块，将整体结构划分为动力驱动单元、减速传动单元、挤压料筒单元、进料料斗单元、成型出料单元以及配套支撑机架六大模块，各模块的尺寸比例完全参照工业量产挤出设备的参数进行1:1还原，确保结构的合理性与可参考性。材质渲染环节针对不同部件的实际材质属性进行参数调试，驱动与减速箱体采用哑光灰铸铁材质，还原金属铸件的厚重磨砂质感；挤压料筒与内部螺杆采用抛光合金钢材质，表现金属加工后的亮面金属光泽；进料料斗采用黑色工程塑料材质，还原非金属部件的哑光质感；支撑工作台采用黑色碳素结构钢材质，桌腿部分做了金属圆柱的光影过渡处理，背景配套的后续输送架采用浅米色金属方管焊接结构，搭配网格状承托面，还原生产线配套设备的真实外观。结构设计上重点还原了挤出机的核心工作逻辑，动力端通过联轴器连接减速箱，将电机的高转速低扭矩转化为挤压螺杆所需的低转速高扭矩，螺杆贯穿分段式加热料筒，料筒上方设置锥形进料斗用于投入铝线包覆或线芯加工的原料，料筒端部设置成型模头，原料经过螺杆推送、加热塑化后从模头挤出成型为铝电线产品，后方配套的输送架用于承接挤出后的线缆完成后续冷却、收卷工序。建模过程中对各部件的装配关系做了精准约束，螺栓连接、法兰对接、轴承支撑等细节结构均做了还原，没有出现结构干涉或装配逻辑错误，渲染阶段采用柔和的顶侧光源，投射出清晰的设备阴影，搭配浅绿渐变背景与网格地面，突出设备的整体轮廓与结构层次，能够直观展现电线挤出机的整体布局与工作原理，可作为线缆生产设备设计、教学演示的参考三维模型。
