摩托车发动机外壳三维结构设计

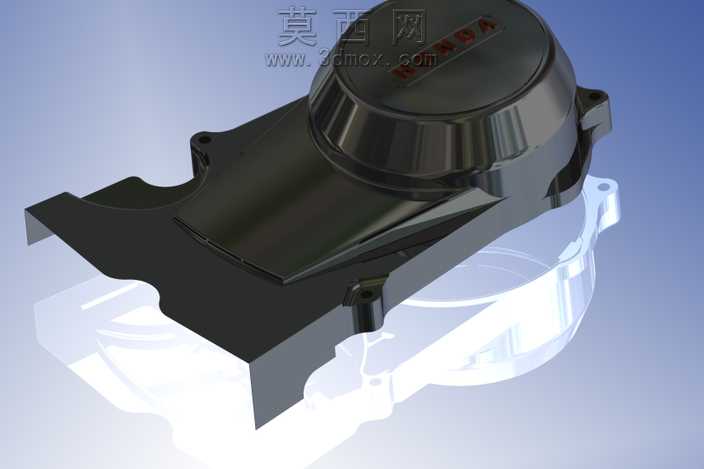

本作品为摩托车发动机外壳的三维数字化设计成果，建模过程依托三维设计软件完成全参数化构建，全程以卡尺、R量规的实测尺寸作为建模基准，确保每一处结构尺寸都符合实物测绘的精度要求。建模阶段首先梳理发动机外壳的装配逻辑，明确外壳作为发动机核心防护与承载构件的功能定位，先绘制主体轮廓的二维草绘，通过拉伸、切除等基础特征构建外壳的基础腔体结构，再针对安装凸台、定位孔位、加强筋结构逐一进行细节特征创建，所有安装孔的位置度、凸台的高度公差都严格匹配实测数据，保证后续装配环节能够与发动机内部构件完美契合。材质与渲染环节，针对发动机外壳常用的压铸铝合金材质进行参数调试，还原金属材质的哑光磨砂质感与边缘的轻微金属反光效果，渲染时采用渐变蓝白背景突出主体结构，同时搭配半透明线框效果展示外壳的内部轮廓与装配边界，清晰呈现外壳与内部发动机组件的位置关系。设计过程中充分考虑发动机外壳的实际使用需求，在结构受力区域增设了隐性加强筋结构，在不增加整体壁厚的前提下提升外壳的结构强度，同时对外壳的边角位置做了圆滑过渡处理，既避免应力集中问题，也优化了外壳的外观流线型效果。整个模型的结构拆分逻辑清晰，所有特征都保留完整的参数化建模历史，可根据不同排量摩托车发动机的适配需求进行尺寸调整，外壳表面的预留标识位、安装卡扣结构都做了精细化还原，能够直接用于后续的结构验证、装配模拟以及加工工艺参考，完整还原了摩托车发动机外壳从实物测绘到三维模型落地的全流程设计逻辑，兼顾了结构实用性与外观还原度。
