0402焊盘间距RGB全彩LED灯珠

　　做消费类电子结构堆叠时，贴片灯珠的占位往往是最容易被忽略、却又最容易在后期打样时出问题的环节。这颗0402焊盘间距的RGB全彩LED，本体尺寸控制在毫米级，长宽高三个方向的边界都卡得很紧，适合手机周边、可穿戴设备、小型指示面板这类对厚度和板面占用极度敏感的场景。

　　从实际用途看，这类三合一全彩灯珠把红、绿、蓝三个发光芯片封装在同一颗贴片本体里，通过分别控制三路电流的占空比，就能混出从冷白到暖白、再到各种彩色提示光的效果。设备上常见的状态指示灯、充电进度提示、蓝牙配对闪烁、故障告警配色，基本都靠它完成。相比单色灯珠，它在同一块PCB上只占一个封装位，却能承担多色信号输出，板面布局更紧凑。

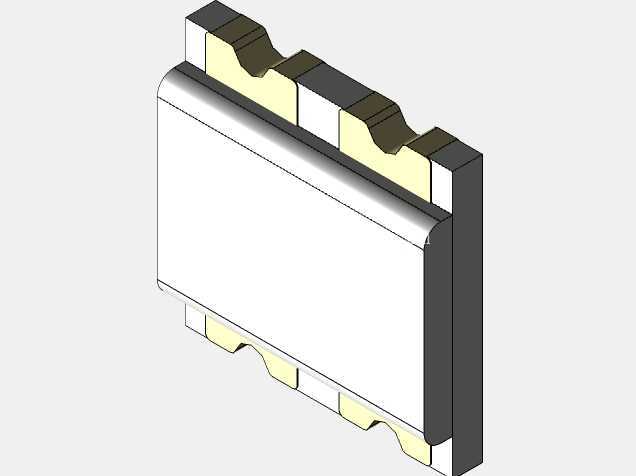

　　建模时最先要理清的是焊盘与本体的相对关系。0402这个规格对应的焊盘间距和焊盘宽度有明确的贴片工艺约束，两个焊盘（RGB灯珠实际为多引脚）的中心距、外延长度、阻焊开窗都要和SMT钢网匹配。模型里把金属端子的厚度、端子从本体侧面伸出的搭接量都做了出来，这部分直接决定回流焊时锡膏的爬升和焊点形态。如果三维布局时只画一个方块代表灯珠，不把端子和焊盘间隙留准，贴片机吸嘴取料坐标和焊盘对位就会出现偏差，轻则立碑、虚焊，重则端子连锡短路。

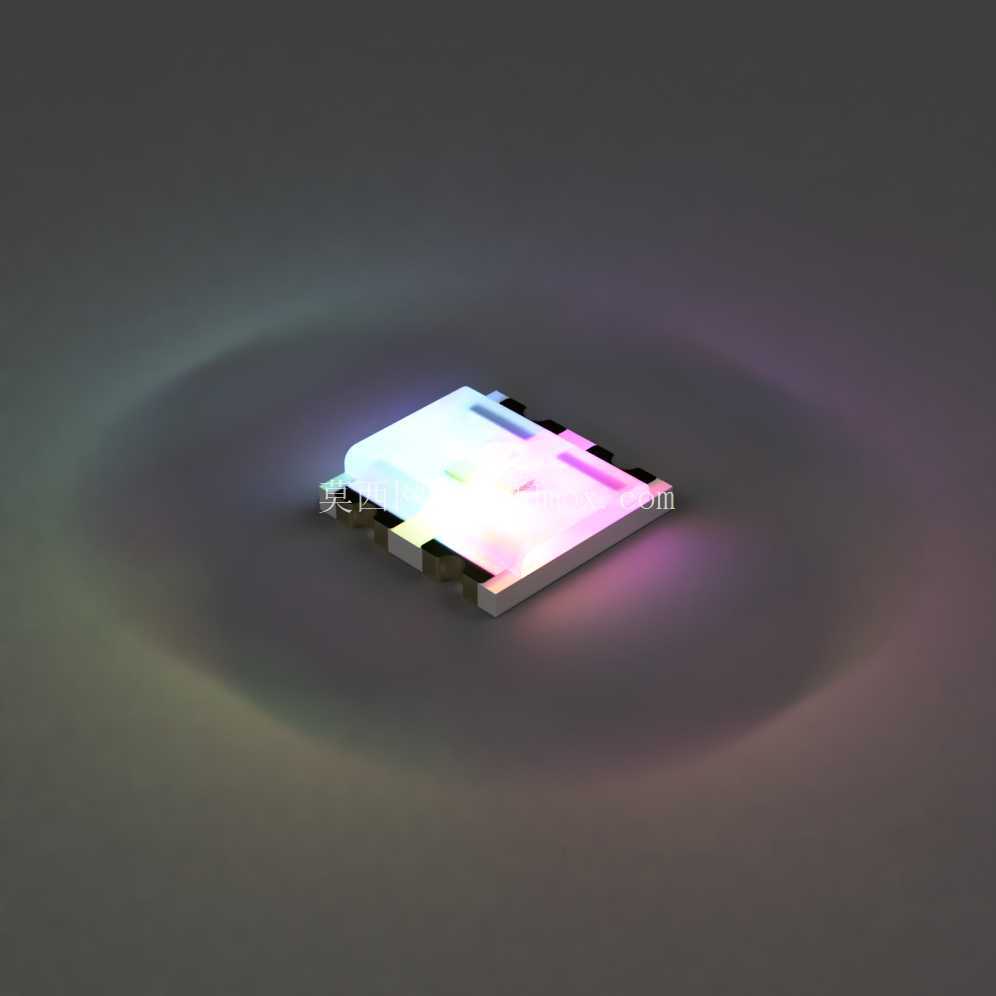

　　发光面的处理是这类光学元件建模的另一个重点。灯珠顶部是半透明的封装胶体，内部三颗芯片按固定方位排布，出光角度、胶体顶面的弧度都会影响最终光斑。结构设计时要特别注意灯珠正上方的遮光件、导光柱或者面罩开孔的位置：开孔偏了，混光就会偏色；导光柱端面离灯珠过高，亮度衰减明显；贴得太近，又可能在装配时压到胶体导致芯片受力。模型把胶体顶面高度和本体总高区分开，正是为了在堆叠时给导光结构留出准确的安全间隙。

　　安装边界上，这颗灯珠属于表贴器件，焊接面在PCB一侧，顶部出光，周围需要预留一定的禁布区。一方面是贴片时吸嘴要下行取件，灯珠四周不能有过高的元件干涉；另一方面回流焊过程中邻近的高大元件会影响局部温度曲线，造成焊点受热不均。布局时通常会把它放在板边或者面板开窗正对的位置，背面避免布置重型元件，以防过炉时板弯拉扯焊点。

　　从散热角度看，小尺寸全彩灯珠在三路同时满电流点亮时，芯片结温上升并不慢，焊盘本身承担了主要散热路径，因此PCB上对应焊盘的铜箔面积、过孔分布都要适当加大。三维模型里端子与PCB接触的面被如实建出，方便在热仿真或者结构评审时直接核对铜皮覆盖范围。

　　对于做设备外观和指示灯设计的工程师，这种精细的灯珠模型还有一个用处：可以直接导入整机装配，模拟点亮后光线穿过面罩的效果，提前判断指示灯是否会漏光、串光，相邻几颗灯珠之间是否需要加遮光墙。比起后期靠手板反复修面罩，在建模阶段就把灯珠高度、出光面位置、与面罩的配合间隙确定下来，能省掉不少返工。整体而言，这颗RGB灯珠虽然体量小，但在贴片工艺、光学配合、板面布局三个维度都有明确的工程约束，把这些细节在三维阶段还原到位，后续量产的良率和指示灯观感才有保障。
