CA6140车床配套夹持工装夹具结构

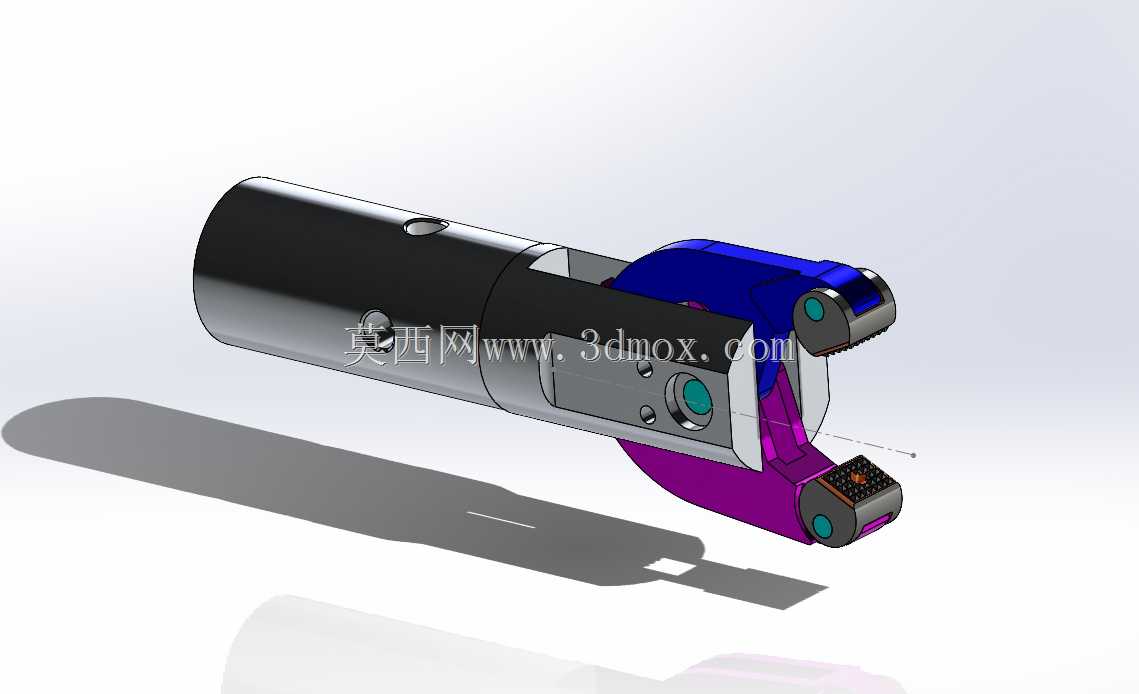

　　这款夹持工装是为CA6140普通卧式车床配套设计的机加工辅件，整体采用柄部直连主轴端的布局思路，柄段为完整圆柱结构，可直接适配车床主轴锥孔过渡套或者刀架侧的夹持工位，外圆柱面预留径向锁紧定位孔，装入工位后可通过紧定螺钉完成周向与轴向锁止，避免切削载荷下出现回转松动。从实际加工场景来看，这类夹持机构主要承担两类工况需求：一类是在车床完成轴套类、异形小零件的二次装夹，替代通用三爪卡盘处理外形不规则、夹持面跨度小的工件，减少卡盘换装的辅助工时；另一类是作为机外预装工装，在批量加工工序里提前完成工件定位锁紧，再整体装入车床工位，压缩设备停机等待时间。夹头端采用双侧开合爪指布局，两个爪体分别通过铰接销轴与主体基座连接，

　　爪指接触面做了适配圆弧与防滑纹理处理，夹持不同直径的棒料、异形件时，爪面可以随工件外轮廓自适应贴合，避免单点接触造成的工件夹伤、夹持偏心问题。铰接位置配置了耐磨衬套，长期反复开合动作下销轴与孔位的磨损量可控，维护时仅需更换衬套即可恢复装配精度，不需要整体更换夹具体。结构配色区分了不同功能模块：深色段为主柄承载区，承担切削扭矩传递；银灰色段为基座安装区，所有铰接孔、锁紧孔、定位面都集成在该段，加工时一次装夹完成各孔位铣镗，保证孔位同轴度与位置度；蓝紫双色段为活动爪臂，直观区分活动件与固定件，装配调试时可以快速判断运动件行程边界，避免组装时出现运动干涉。质心位置相对柄部轴线的偏移量极小，高速回转工况下动平衡余量充足，

　　不需要额外加装配重块即可满足常规车削转速下的平稳运行要求。安装边界方面，圆柱柄的外径尺寸匹配CA6140车床标准辅具接口，整体轴向长度控制在刀架与主轴端面的安全行程范围内，爪体完全张开时的最大回转半径不会触碰车床护罩与中拖板，进给全程无运动干涉。设计阶段优先考虑了受力传递路径：切削时的径向抗力直接从爪体经铰接销轴传递到基座，再沿圆柱柄传导至主轴刚性端，所有受力截面都做了加厚处理，夹持状态下的机构变形量控制在微米级，保证工件加工的形位公差。日常使用中，操作人员仅需在铰接点定期加注润滑脂，清理爪面附着的切屑，即可长期维持夹持精度，适配中小批量零件的车削、镗孔、端面修形等多道工序，是普通车床拓展装夹适配范围的实用工装结构。
