双轴步进驱动直线滑台模块化结构

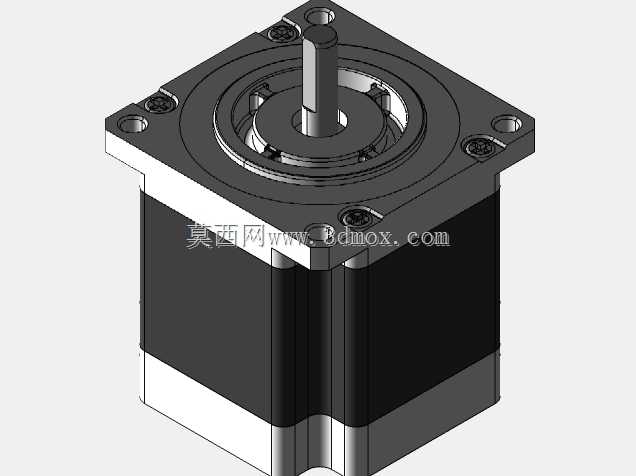

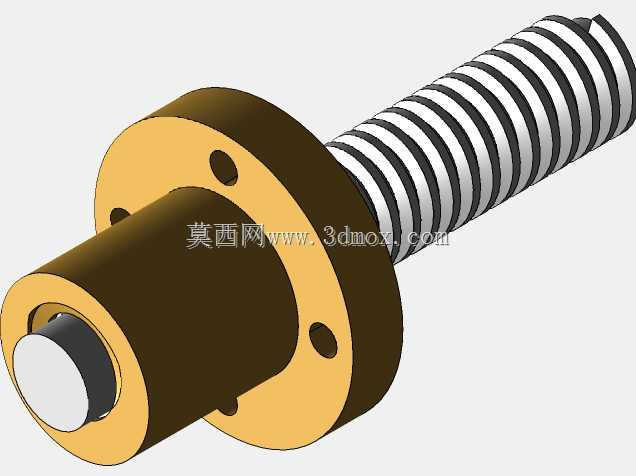

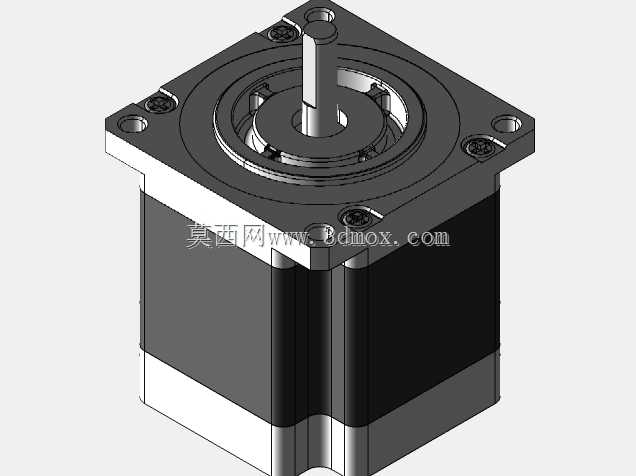

　　这套双轴直线运动模组主要面向小型自动化工位的进给与定位需求，常见于桌面式检测台、轻载点胶工位、教学实验平台以及小行程搬运机构中。结构采用两根正交布置的丝杆滑台叠合搭建，水平轴负责横向工位切换，竖直轴承担升降进给，两个方向均以Nema23规格步进电机作为动力源，通过联轴器将旋转运动传递至丝杆，再由丝杆螺母带动滑块沿光轴导向完成直线位移。

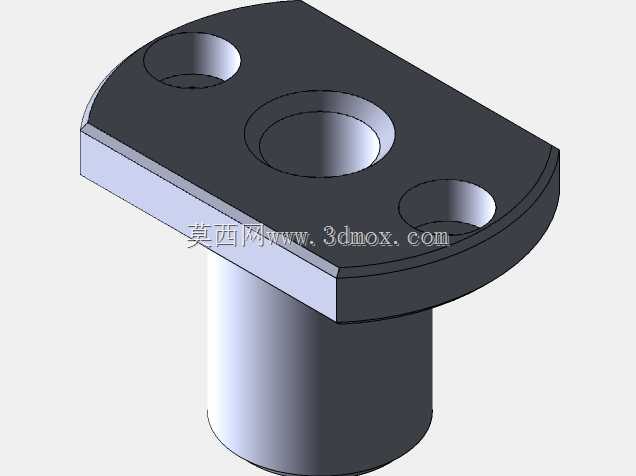

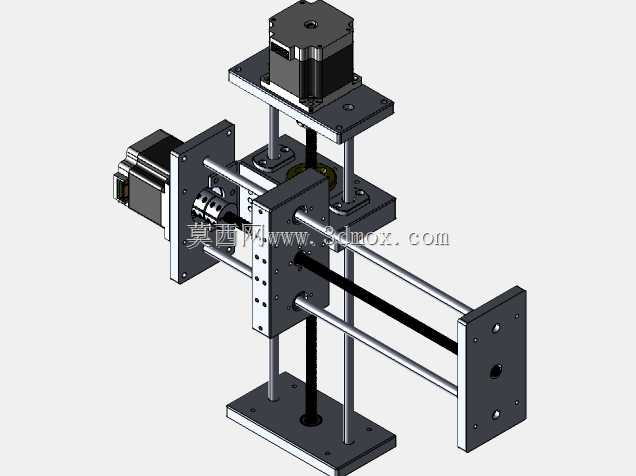

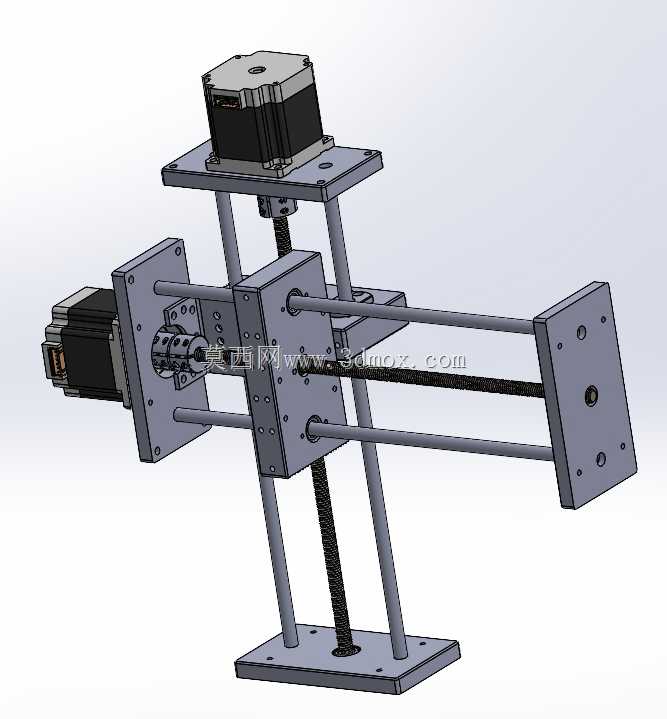

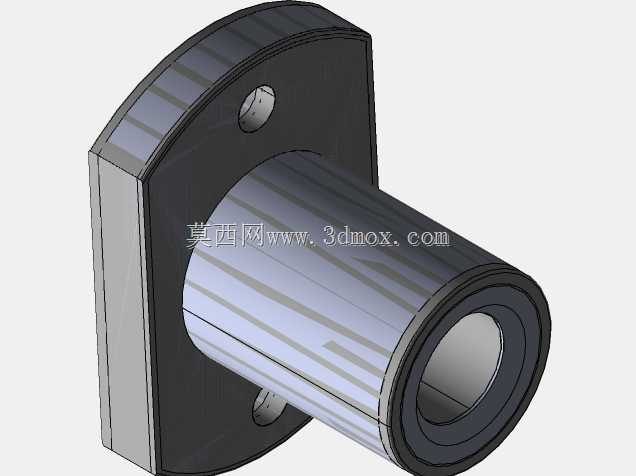

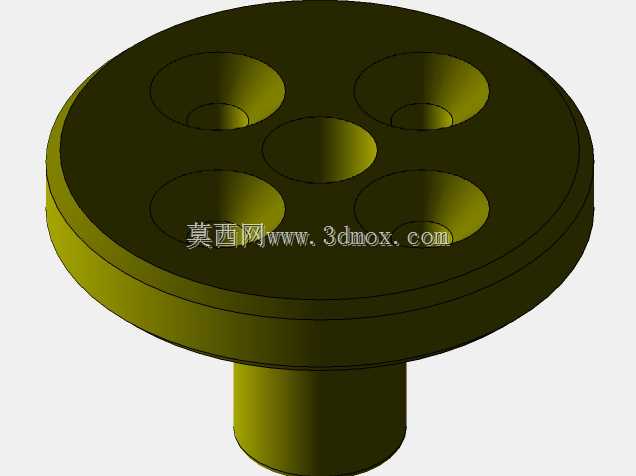

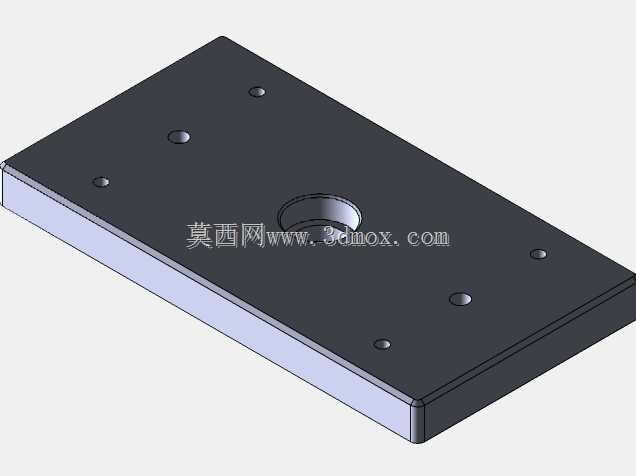

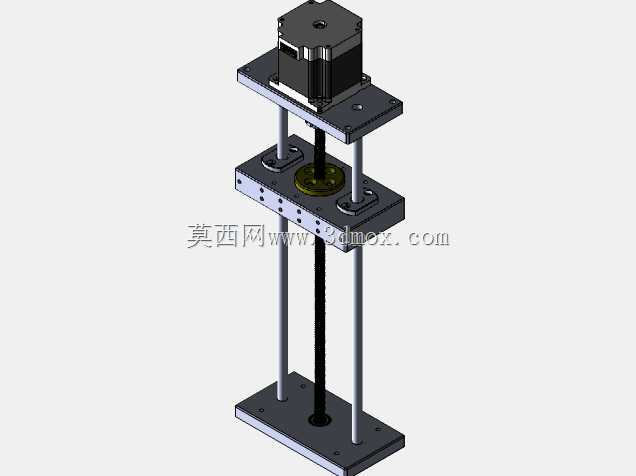

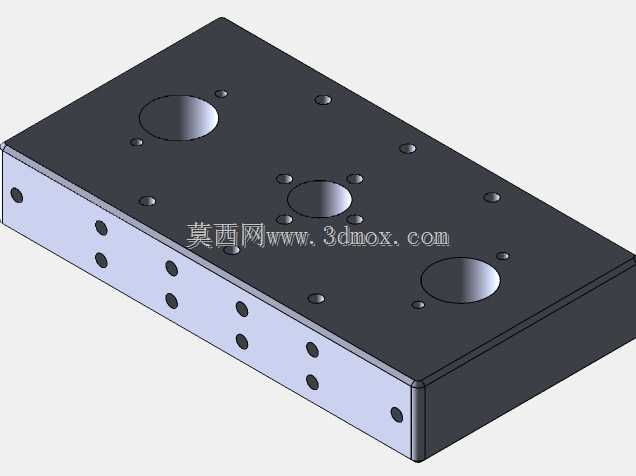

　　从实际装配边界看，水平模组以两根平行光轴作为导向支撑，两端通过立式安装板固定，电机侧端板预留电机法兰孔与联轴器避让空间，从动侧端板设置丝杆末端支承位；滑块本体跨接在两根光轴上，中部嵌入丝杆螺母座，板面预留阵列螺纹孔，可直接挂载执行末端或转接工装板。竖直模组沿用相同的滑块与导向逻辑，底部以平板作为整机安装基准，两根立柱光轴贯穿升降滑块后固定在底部基板与顶部电机安装板之间，顶部电机板承载竖直驱动电机，丝杆沿两光轴中间布置，使升降负载尽量落在导向中心区域。

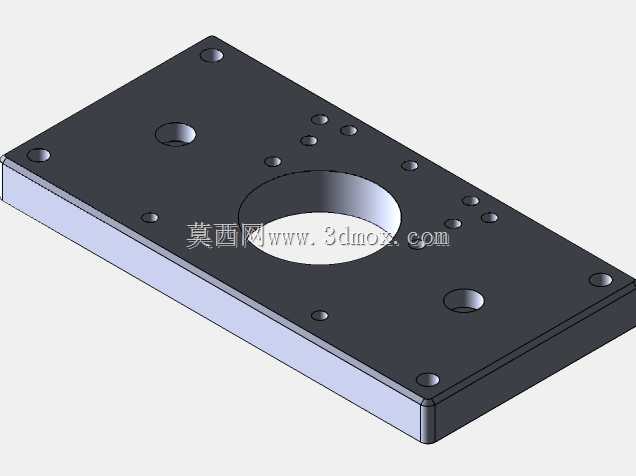

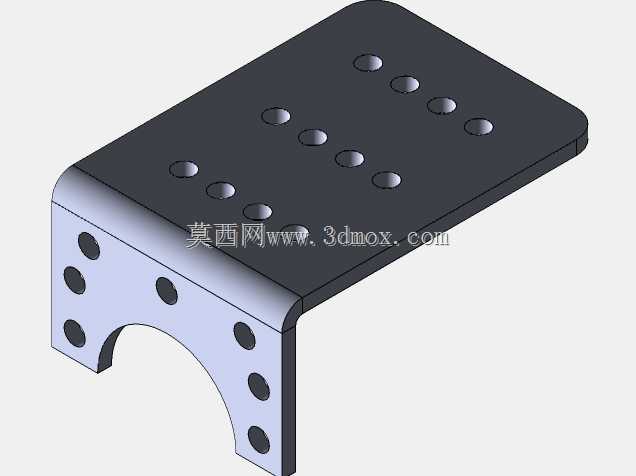

　　设计思路上优先保证模块互换性，水平与竖直方向的滑块、端板、电机座尽量采用统一孔位逻辑，单件加工完成后可按行程需求选配不同长度的光轴与丝杆，快速拼合成单轴、十字双轴或多轴组合。滑块厚度在初版基础上做了加厚考量，目的是增大光轴配合面的轴向长度，降低悬臂受力时的偏摆；端板与电机座均采用平板式结构，孔位围绕电机法兰、光轴孔、丝杆过孔同轴排布，装配时先固定光轴再穿装丝杆，可有效控制导向与传动的平行度。

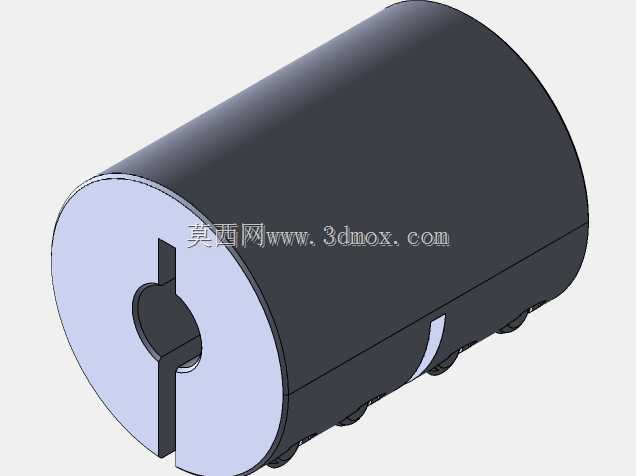

　　工程使用中需要重点关注联轴器的选型与装配，3D打印件在视频演示中可完成动作验证，但长期运行工况下应改用金属梅花联轴器或膜片联轴器，保证电机轴与丝杆的同轴度，避免高速往复时出现抖动与异响。安装时底部基板需贴合设备台面平整锁附，水平轴两端板要保证光轴孔同轴，竖直轴立柱与底板保持垂直，滑块全程行程内应无卡滞点。该结构承载偏向轻载精密定位，适合末端搭载检测探头、点胶阀、小型夹具等部件，通过控制脉冲即可实现两轴坐标点位移动，模块化孔位也便于后期扩展限位开关、拖链安装支架与传感器挡片。
