手动丝杆直线张紧调节工装

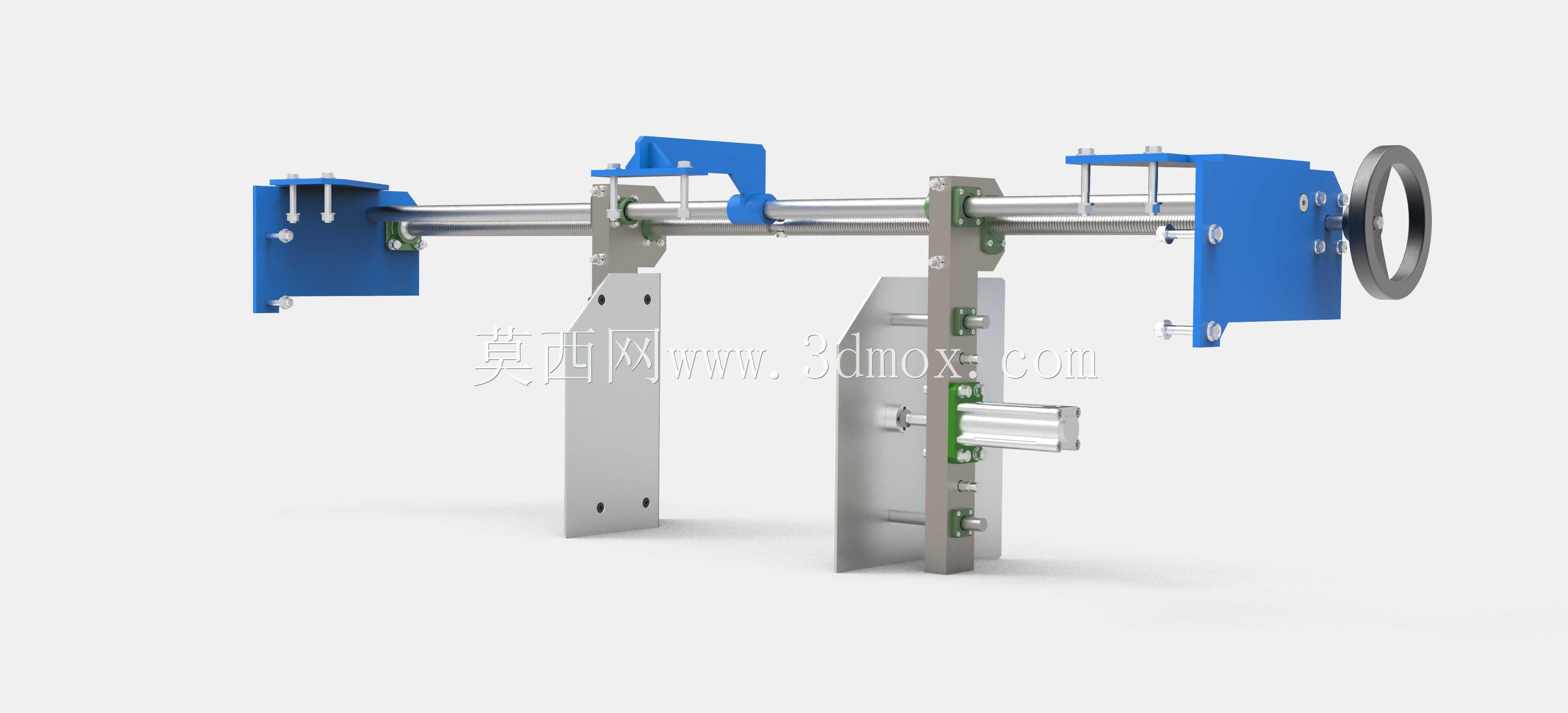

　　这套手动丝杆张紧调节机构主要面向带状、线状或柔性传动件的张力维持场景，常见于小型输送线、薄膜牵引、线材绕制、皮带传动以及实验台架中。机构通过两端立式支撑板承担横向载荷，支撑板底部预留安装孔，可直接固定在设备台面、型材框架或焊接机架上；安装时需保证两块立板的平行度，否则光轴与丝杆会产生附加弯矩，造成手轮转动卡滞。

　　横向布置的两根平行光轴承担移动部件的导向与支撑，光轴两端由蓝色端座夹紧固定，端座与立板之间通过螺栓连接，装配时可先松开端座，调整光轴同轴度后再锁紧。中部移动滑座套在光轴上，内部配置直线轴承，使滑座沿轴向平稳往复；丝杆贯穿滑座并通过螺母副将旋转运动转化为直线位移，丝杆端部装有大手轮，操作人员转动手轮即可推动滑座精确移动。

　　蓝色夹持块安装在滑座上方，用于固定待张紧的皮带、织带、缆绳或薄膜端头；夹持块采用压板式结构，拧紧螺栓后可压紧不同厚度的柔性件，避免张力作用下打滑。右侧端座处设置手轮与锁紧结构，当张力调整到位后，可通过锁紧件固定丝杆位置，防止设备运行中因振动导致张力漂移。中部下方的银色气缸或导向柱接口，可作为附加执行元件安装位，用于在手动粗调基础上实现气动微补偿，或者接入位移传感器反馈张紧位置。

　　从设计思路看，整套机构把导向、传动、夹持和手动操作四个功能模块拆分清晰：光轴负责高精度直线导向，丝杆负责大减速比的精细进给，手轮提供人工可控的操作反馈，夹持块则完成工件末端固定。立板采用折弯或铣削成型，高度方向留出足够空间避让滑座行程，底部加宽以提高抗倾覆能力。

　　现场布局时，横向总长度需覆盖丝杆行程、两端端座厚度以及手轮操作空间；手轮外侧应预留不小于手轮半径的操作距离，避免操作人员转动时与机架干涉。高度方向要确认夹持块中心与被张紧件走向一致，若用于皮带回路，需使夹持点位于皮带自由段，并保证张紧方向与皮带运行方向平行。载荷校核上，光轴直径与丝杆螺距决定了最大张紧力，手轮半径则影响操作力矩，细长丝杆在大行程下需校核压杆稳定性，必要时增加中间支撑。

　　该结构没有复杂电控环节，维护点集中在光轴清洁、丝杆润滑和直线轴承防尘上，适合教学实验、小批量设备改造以及需要人工设定张力的工位。建模时可按立板、端座、光轴、丝杆、滑座、手轮、夹持块分组件装配，便于在实际项目中替换行程、调整中心高或扩展气动自动张紧功能。
