DigilentPYNQ-Z1开发板结构三维数模

　　这块板卡的三维结构数模，主要面向嵌入式教学实验台、机器视觉验证平台、边缘算法原型机柜以及高校FPGA课程实训装置的结构设计场景。做整机布局时，它不是单纯一块电子板，而是要被纳入机箱、导轨、实验面板、散热风道和外接线束系统里统一考虑。板上接口分布较密，USB、以太网、排针、电源接口、跳线和按键区域都需要在外壳开孔、支架避让和接插件插拔空间上提前校核。

　　从实际用途看，该板将Xilinx Artix-7 FPGA与硬核ARM处理单元结合，适合Python层面的算法调用与硬件逻辑加速验证。结构设计时不能只关注芯片本体，更要围绕调试便利性展开：常用接口应朝向设备维护侧，高频插拔区域保留手指和插头壳体空间，板边排针与机箱内壁之间要留出线束弯曲半径；若安装在透明教学演示设备中，还需保证板卡正面主要元件可见，便于讲解接口功能与信号流向。

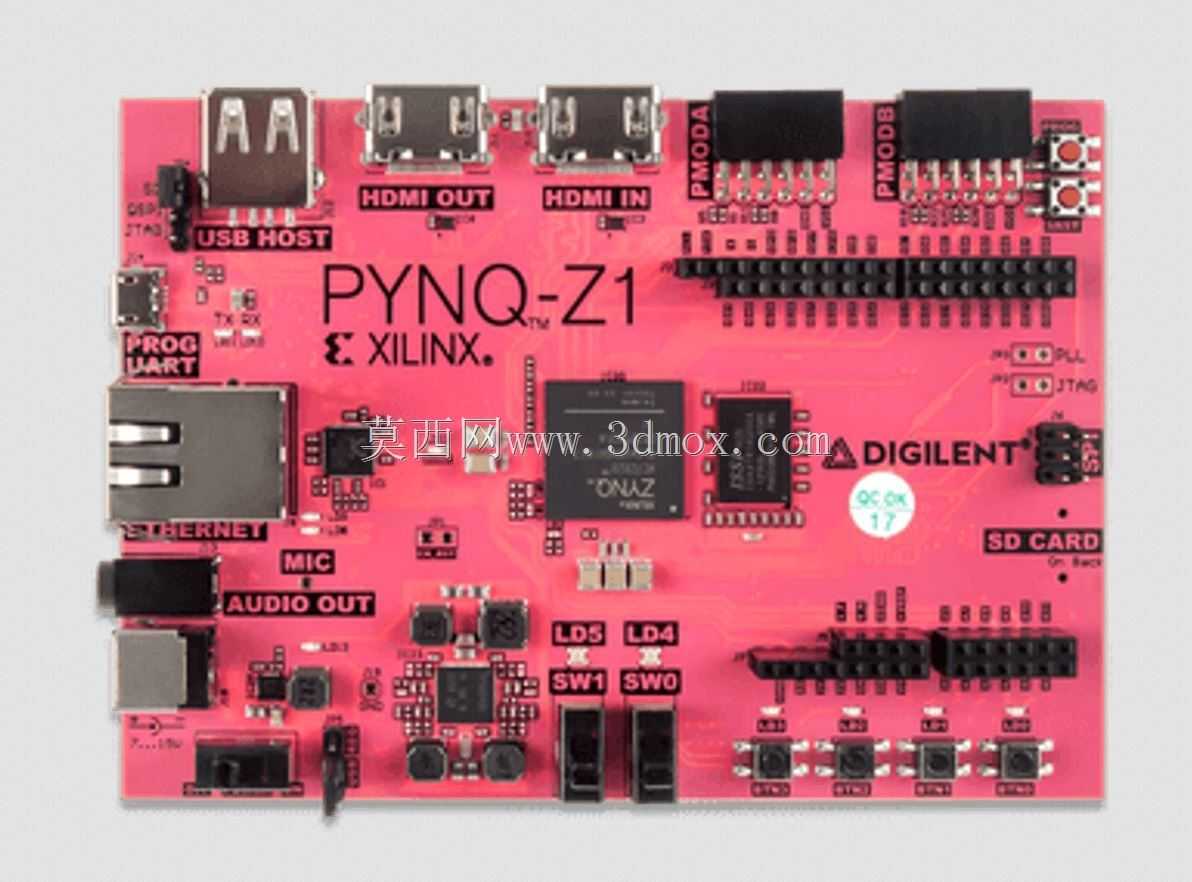

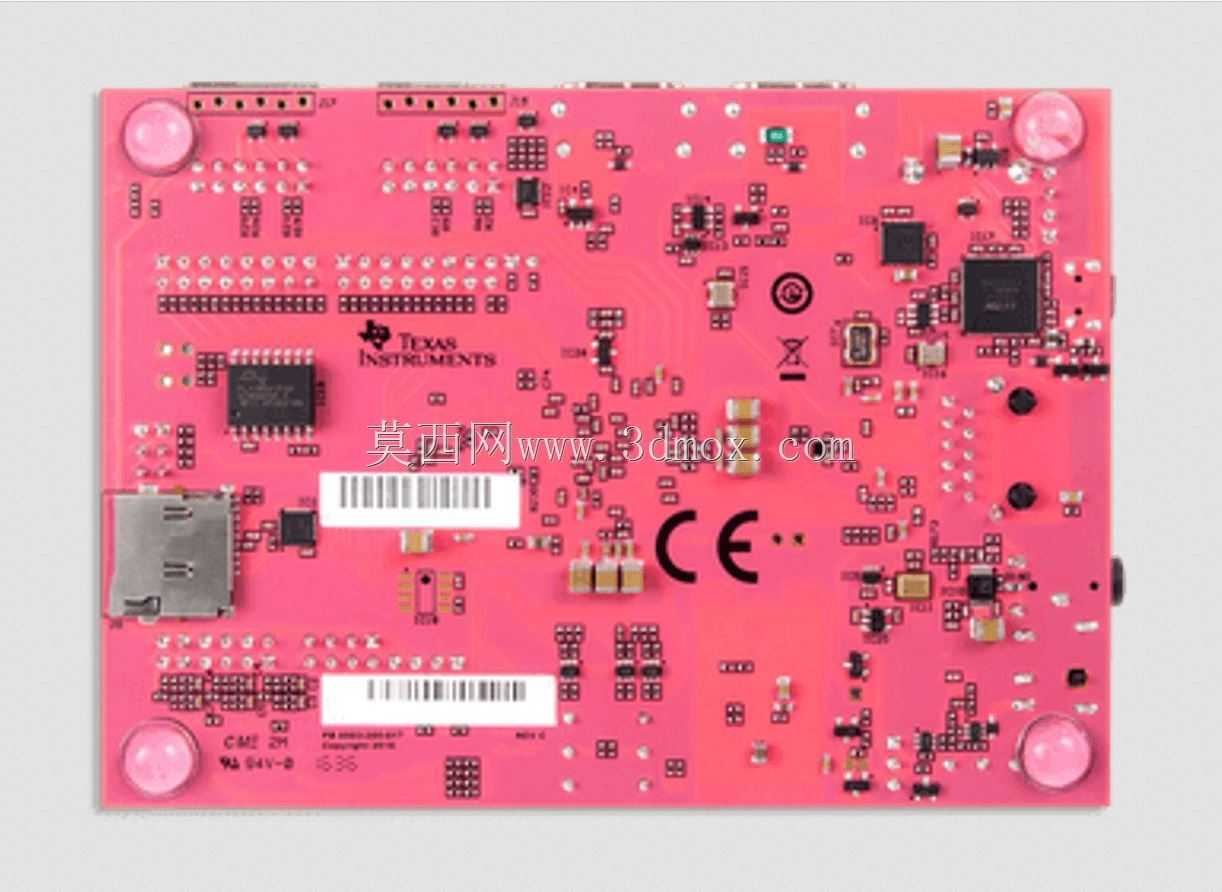

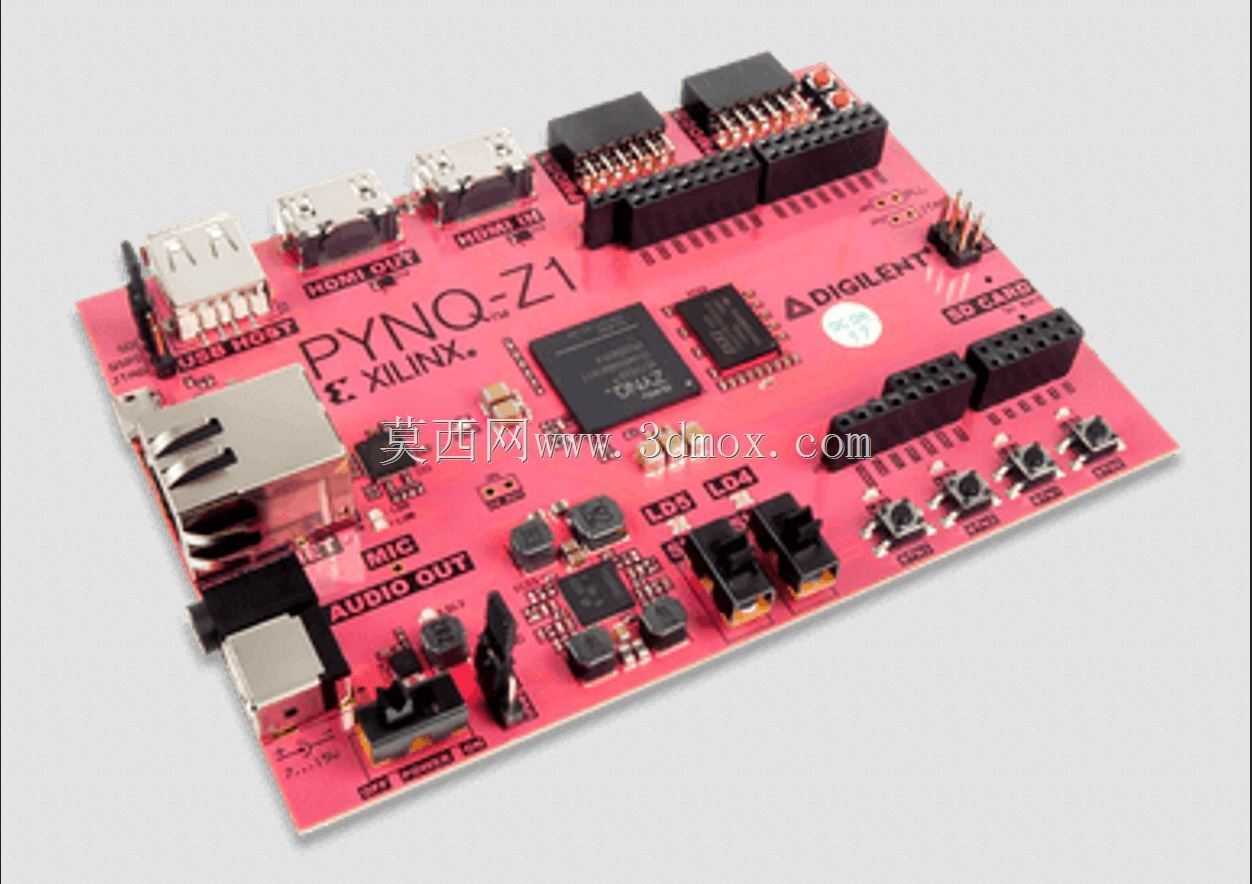

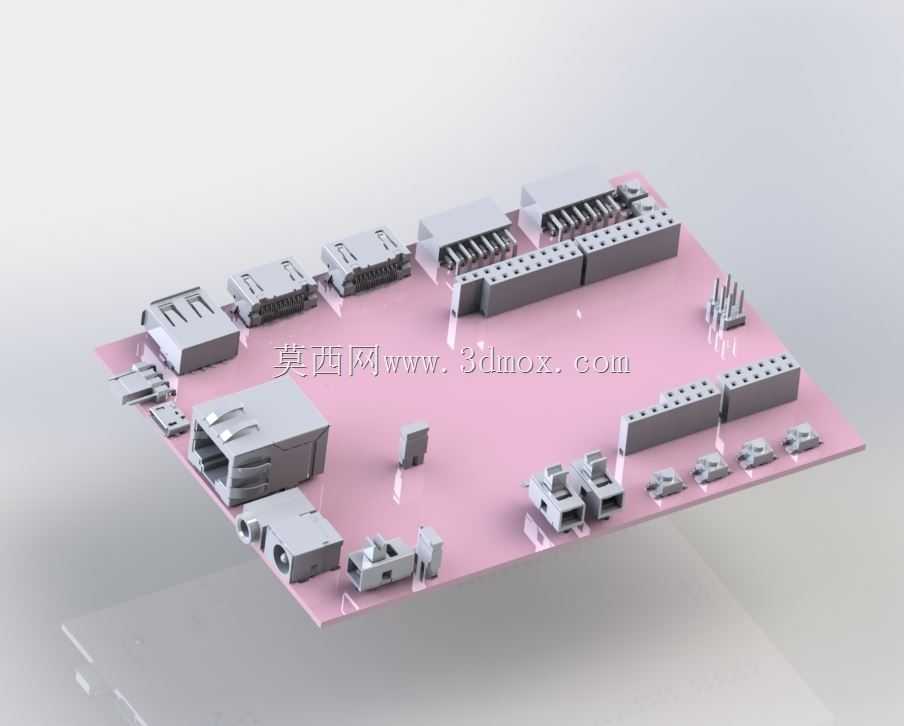

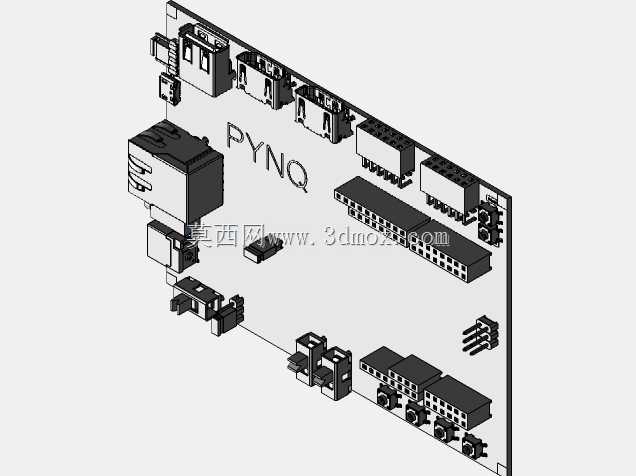

　　数模对板卡外形、接口高度、连接器凸起和主要元件占位进行了还原，粉色基板表面的各类端口、针座和固定边界均有体现。布局思路上，接口沿板边分区布置，中间区域承载核心器件与跳线，这种方式有利于外部线缆从多个方向接入，也方便在实验箱内分层走线。进行安装设计时，四角支撑位应避免压到焊点和贴装元件，铜柱或螺柱高度要结合底面元件峰值高度确定，防止板卡受压变形。

　　在整机适配中，板卡厚度本身不是唯一约束，真正影响装配的是最高连接器、网线插头、USB插头和排针线束的叠加尺寸。若采用卧式安装，板上方需预留插拔与散热空间；若采用立式安装，则要关注重心、接口受力和线缆牵拉方向。散热设计不必按大功率工业主板处理，但在密闭箱体内仍应避免风道被线束遮挡，尤其是核心芯片区域和电源相关元件周围应保持空气流通。

　　对于三维建模人员，该数模可用于设备干涉检查、面板开孔定位、教学台架展示、装配说明书渲染以及硬件平台方案评审。建模时需重点保留接口外形、板边轮廓、安装孔位和元件高度差，不必把内部电路原理作为结构重点。通过该模型，结构工程师可以在加工外壳或搭建实验平台前，完成接插件插拔、线束走向、维护操作和板卡固定方式的前置验证，减少后期样机阶段反复改孔、改支架和改走线槽的问题。
