冰箱门侧抽拉式塑料收纳托盘结构

　　该托盘主要面向冷藏设备内部储物场景，常见于冰箱门体侧挂区域或搁架前端，用于集中收纳瓶装调料、袋装食品、小型管装物品等。实际使用中，门体频繁开启会带来晃动，因此结构不能只追求容积，还要兼顾取放顺手、物品不易倾倒、清洗方便以及与门衬限位区域的稳定配合。

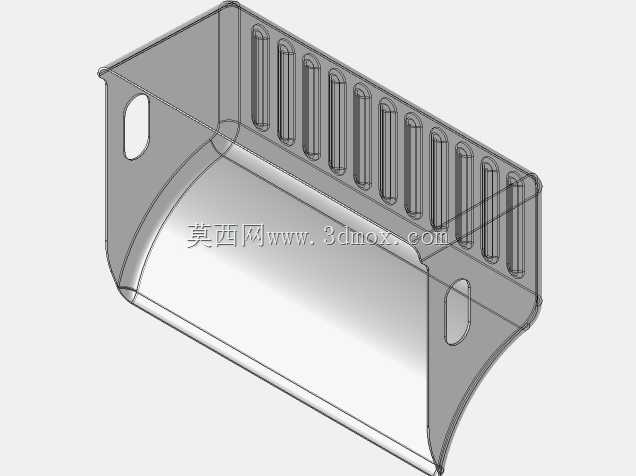

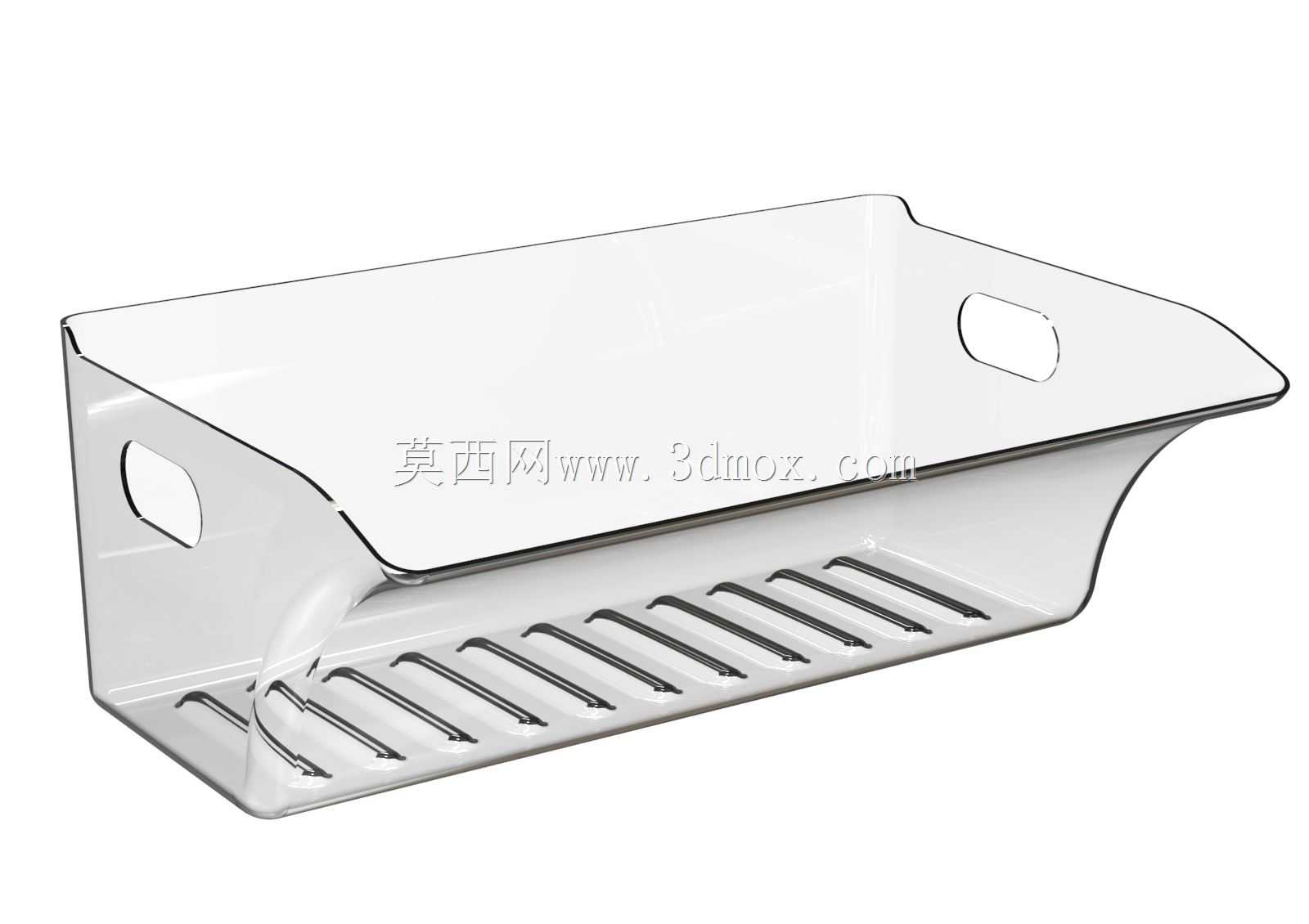

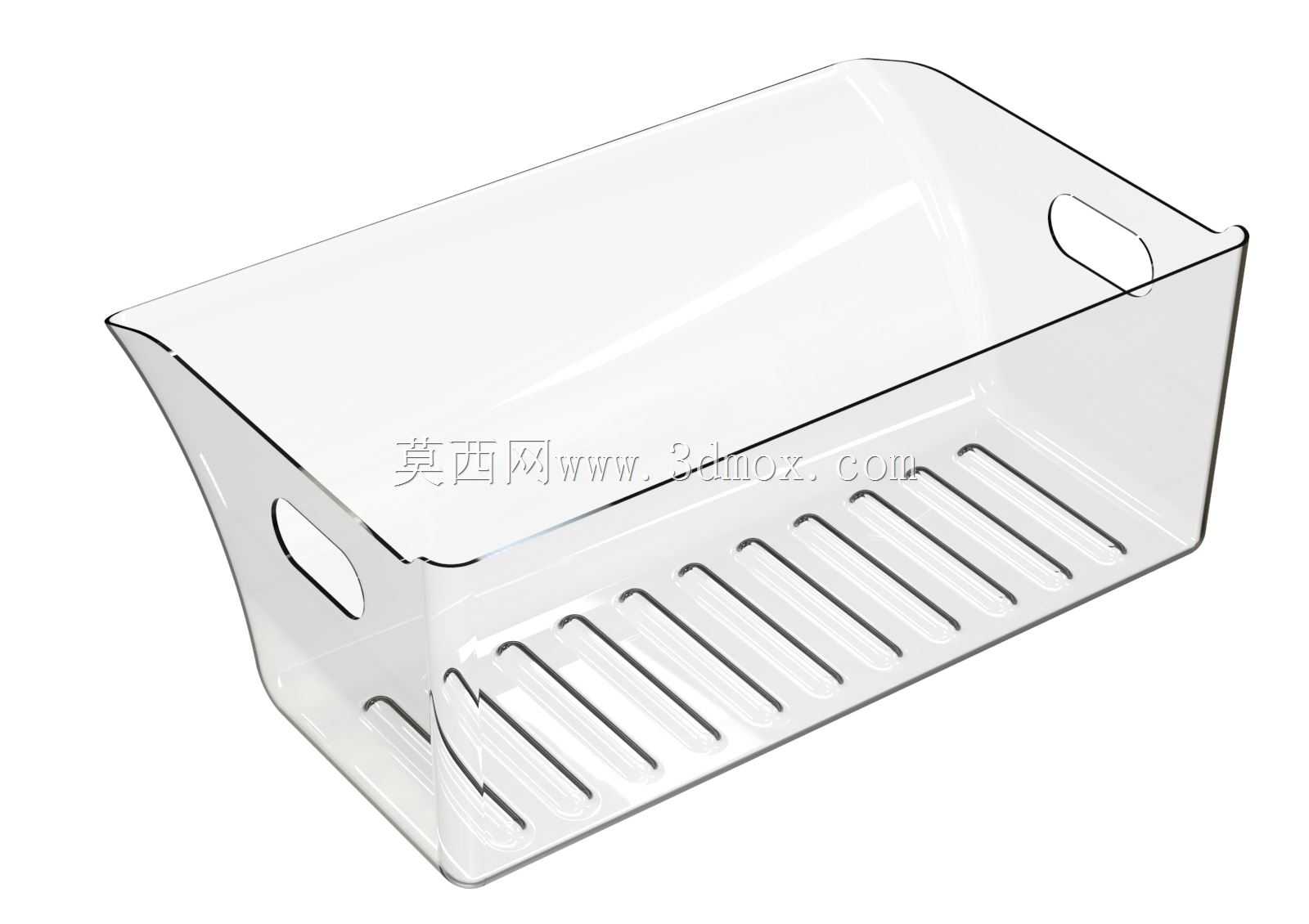

　　从结构形态看，托盘采用浅槽式敞口设计，底部布置多条平行加强筋。这些筋位一方面提高底板抗弯能力，避免塑料件在满载时出现中部下挠；另一方面形成条状支撑面，减少积水、污渍与底面的大面积接触，擦拭和冲洗时更容易清理。槽体边缘做了连续翻边，侧壁与底板之间通过圆角过渡，既降低注塑成型时的应力集中，也减少使用者取放物品时被锐边划伤的风险。

　　两侧壁设置椭圆形手孔，可作为抽拉、搬运和拆装时的握持位置。手孔并非简单开孔，其周边需要保留足够壁厚并形成局部加强，避免门体振动或用户提拉时孔边产生白痕、开裂。托盘前侧高度相对较低，后侧与侧围形成较高围挡，这种高低关系符合门体储物逻辑：前侧低便于手指伸入取物，后侧和侧面高则能限制瓶罐在开关门冲击下向外滑移。

　　建模时需要重点控制外形包络与安装边界。托盘宽度应适配冰箱门衬或搁架的有效跨度，深度方向不能干涉门体关闭后的内胆空间，底部支撑筋的落点要与门体挡筋或搁架限位面相匹配。若作为门挂盒使用，后侧轮廓还需贴合门衬斜面，保证装配后不翘动；若作为独立抽屉托盘，则两侧外表面应保留导向间隙，避免与导轨或冷藏盒侧壁发生摩擦。

　　壁厚设计宜保持均匀，主体侧壁、底板和翻边厚度不应突变。加强筋根部建议设置拔模斜度和圆角，筋高不宜过厚，以防止缩痕和冷却不均。开口边缘可通过翻边提升整体刚性，使长跨度托盘在受扭时不易产生明显变形。对于批量生产，材料通常考虑耐低温、易清洁、具备一定韧性的塑料，结构上还要避免深窄死角，减少污渍积聚。

　　整体建模思路应围绕装配约束、承载刚度和成型工艺展开：先确定储物容积与门体可用空间，再建立底支撑、围挡、手孔和翻边关系，最后核对抽拉路径、瓶罐放置姿态以及低温环境下的耐久表现。
