液压驱动剪叉式升降作业平台结构

　　这套剪叉式升降机构的建模思路围绕车间内短距离垂直举升场景展开，常见于流水线工位高度适配、轻型工件装配托举、仓储线边物料抬升以及检修作业平台搭建，不需要长行程导轨或者高大立柱，依靠剪臂的折叠收拢就能把整机收纳到很低的高度，展开后又能获得数倍于自身收拢高度的举升行程，空间利用率远高于固定高度支架。

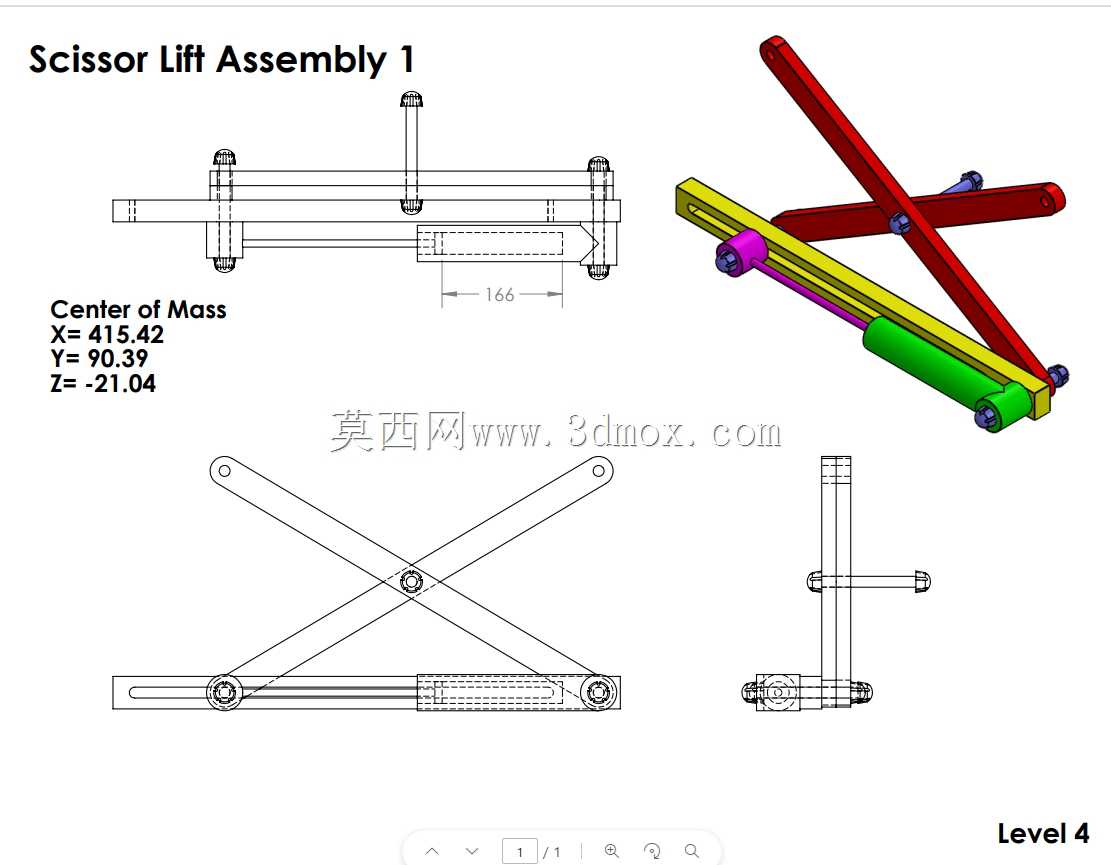

　　结构上采用单组交叉剪臂作为核心承载骨架，两根高强度剪臂在中心位置通过铰接销轴形成十字转动副，臂体下端一侧与底部基座做固定铰接，另一侧搭配滑动滚轮嵌入基座的导向槽内，上端对应与顶部承载平台做铰接配合，平台侧同样设置滑动导向约束，举升过程中剪臂夹角变化时，滑动端沿槽体平稳位移，全程约束平台仅做垂直方向升降，不会出现横向偏移或者侧倾。驱动端选用横向布置的液压油缸，油缸缸体尾端铰接在底部基座侧方，活塞杆端通过连接耳座驱动剪臂下部的联动横杆，油缸伸出时推动剪臂滑动端向固定铰接侧靠拢，剪臂夹角逐步撑开带动平台抬升，油缸回缩时剪臂自然折叠收拢，液压传动本身具备自锁特性，管路带保压阀时即使动力中断也能将平台锁定在当前高度，避免作业过程中意外下坠。

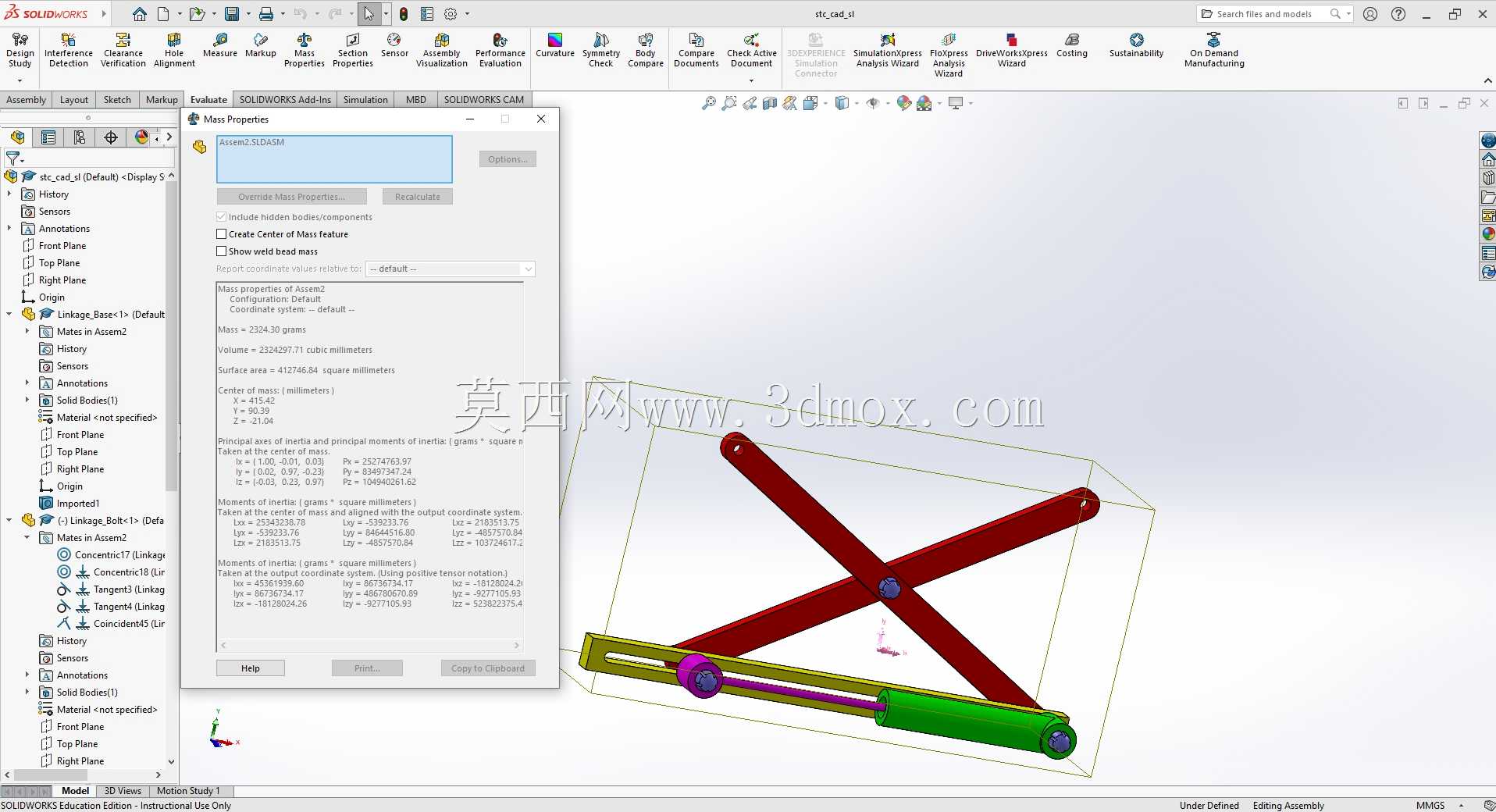

　　建模阶段把所有铰接点位的配合间隙、销轴同轴度都做了还原，臂体采用矩形型钢截面，在保证抗弯折能力的同时控制自重，底部基座预留了地脚安装孔位，可以直接固定在车间混凝土地面或者配套移动小车上，顶部平台表面预留了工装夹具安装螺孔，能够根据使用需求加装防护栏杆、工件定位夹具或者输送辊道。整机收拢状态下整体高度很低，不需要深挖地坑就可以直接放置在车间地面，最低位时平台面和普通物料托盘高度接近，方便人工或者手动液压车把工件推送至台面上；举升到最高位时剪臂完全撑开，所有铰接点的受力路径沿臂体轴向传递，侧向载荷由交叉臂的几何刚度承担，额定负载下形变量控制在工位作业允许范围内。

　　设计时还预留了行程限位的安装位置，在剪臂滑动端的行程两端可以加装机械限位块和接近开关，避免油缸超程伸出导致机构卡死，液压管路的走线沿基座和剪臂内侧布置，不会在升降过程中被臂体挤压剐蹭，整体结构没有复杂的定制传动件，大部分零部件都可以采用标准型钢和标准铰接销轴加工，维护时只需要定期给铰接点加注润滑脂、检查液压油缸的密封件即可，非常适合中小工厂自主改制适配不同的工位举升需求。
