矿山井下垂直载人载货升降提升设备

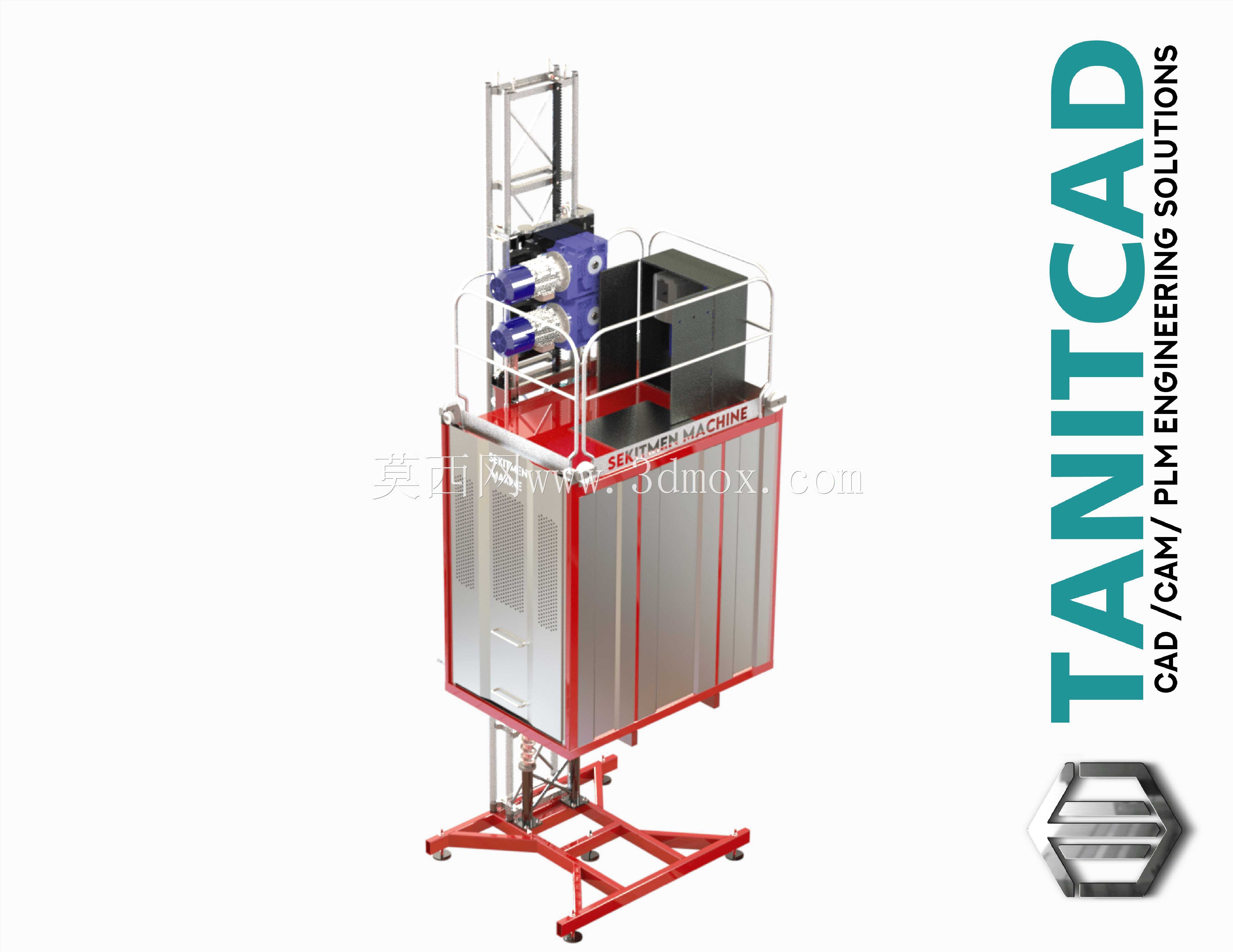

　　这套垂直提升装备主要面向地下矿山竖井与中段巷道之间的人员、工具、支护材料及小型采掘备件转运场景，也可延伸用于深部工业竖井、检修通道内的定点垂直输送作业。整套设备以承载轿厢为核心，外围配置直立导向架体、顶部驱动与曳引组件、底部支撑检修平台、轿厢周侧安全护栏及多重制动保护机构，建模时将各部件按实际装配关系完整还原，可直接用于结构校核、布置干涉检查与方案演示。

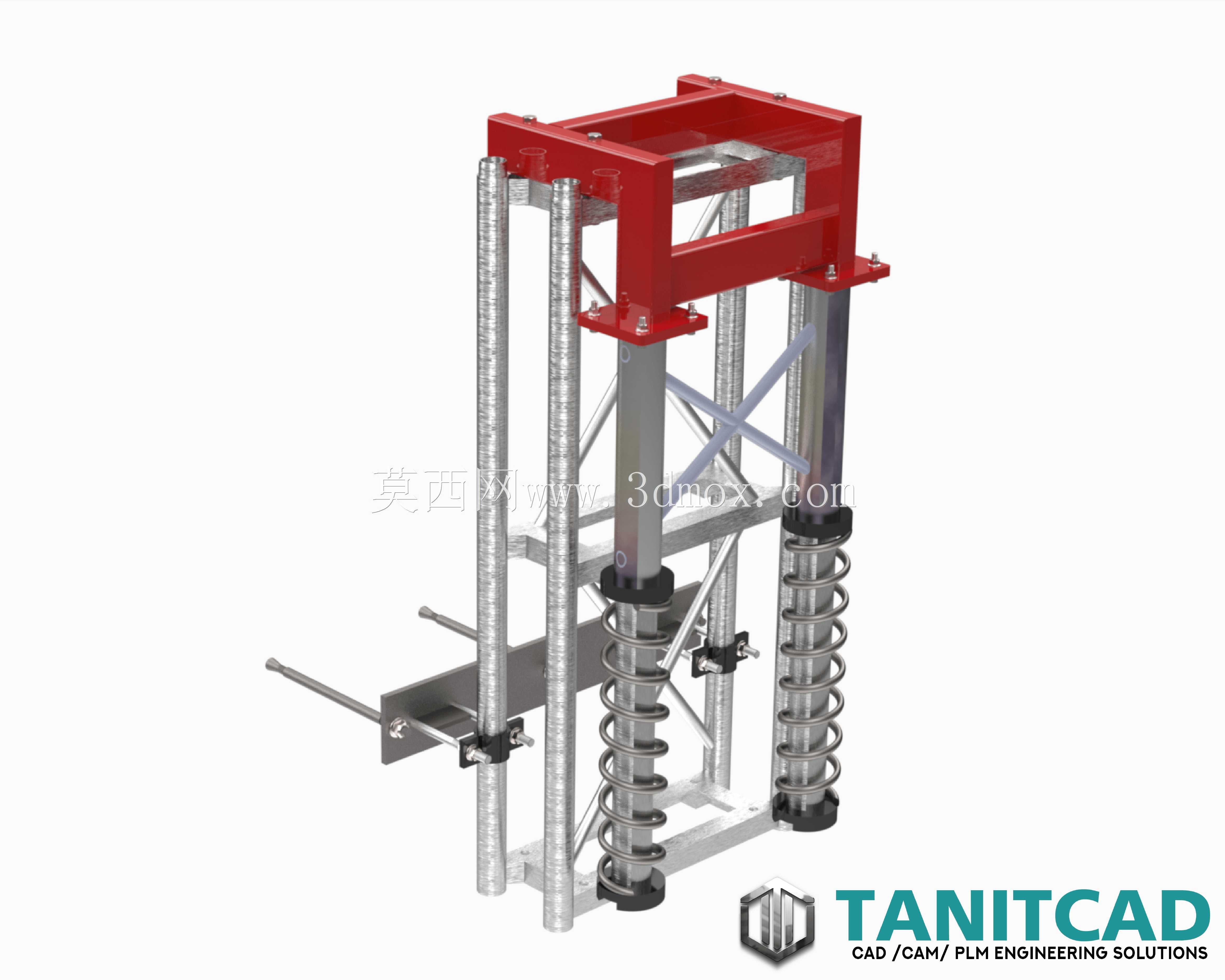

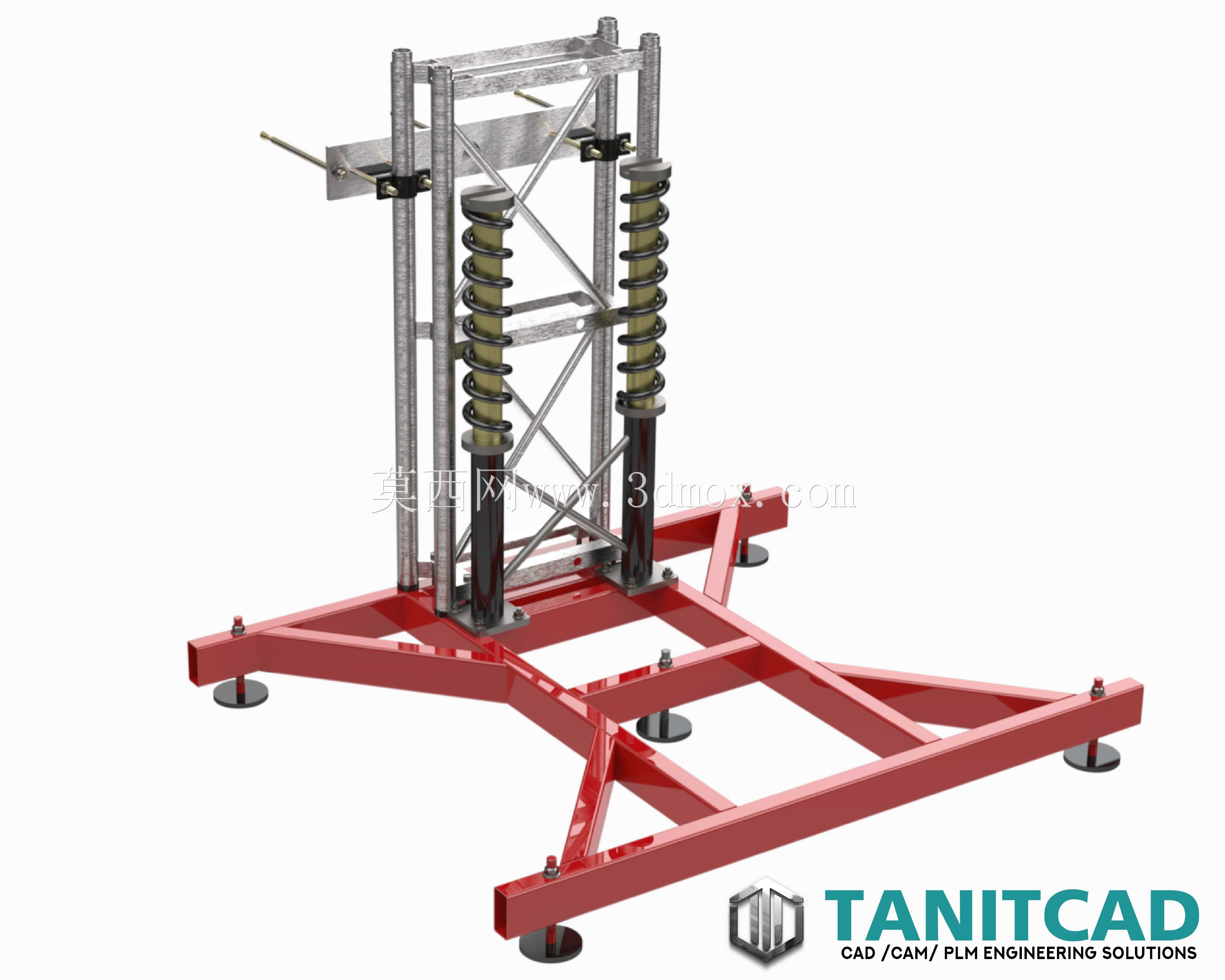

　　从现场使用逻辑来看，矿山井下作业空间狭窄、粉尘与潮湿工况突出，轿厢主体采用钢板围合的箱式结构，侧壁预留检修门与通风间隙，顶部设置作业平台与防护栏杆，方便人员在平层后装卸物料，也可供检修人员靠近上部导向与驱动部位开展维护。底部红色框架为整机落地支撑与安装基准，架体支腿向外延展，保证设备在竖井马头门或巷道端部就位时的抗倾覆稳定性；导向立柱沿轿厢升降方向全程布置，限制轿厢横向摆动，避免运行中与井壁、管线发生磕碰。

　　设计上优先考虑井下重载与安全冗余，轿厢额定有效载荷按2000公斤级配置，可同时承载作业人员与常规采矿物料，最大垂直行程适配250米级中段提升需求。驱动端配置30kW级电动动力单元，配套控制系统集成操纵杆、运行状态监测与故障联锁功能；安全回路里设置防坠落制动、紧急停车、冗余制动以及井上下信号联动，当出现超速、断绳或门体未闭锁等异常工况时，设备可强制停止并锁止轿厢，防止人员与物料坠落风险。

　　建模过程中需重点把控几处安装边界：一是底部支撑框架的 footprint 要与巷道底板硬化范围匹配，地脚锚固点需避开井下排水沟与运输轨道；二是导向架体分段对接处要保证直线度，轿厢与导轨之间的导向间隙需在三维装配里预留磨损补偿量；三是轿厢外围护栏、顶部设备箱与井壁之间要留出安全检修距离，电缆与液压管路沿架体侧边敷设并固定，避免随轿厢运行产生拉扯。轿厢内部尺寸兼顾人员站立与矿用材料堆放，平台高度与井口摇台、中段车场的标高相匹配，保证矿车或人工转运时平顺衔接。

　　日常运维层面，顶部驱动模块、制动组件与导向轮均设计为可拆换结构，护栏与轿厢壁板采用螺栓连接，井下更换易损件时无需整体切割井架；节能型动力控制方案可在轻载与待机阶段降低能耗，配合低维护量的传动布局，减少深部矿井停机检修时间。整体结构在满足矿山安全规范的前提下，兼顾了垂直运输效率、载荷适应性与长期恶劣工况下的耐用性。
