五吨载荷剪叉式装卸升降登车桥

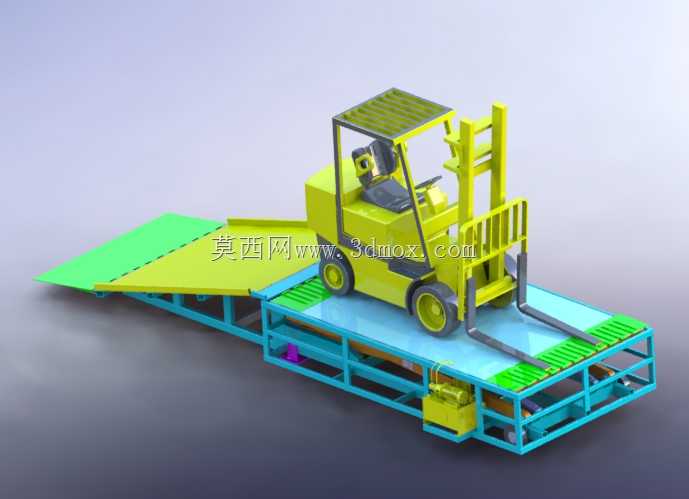

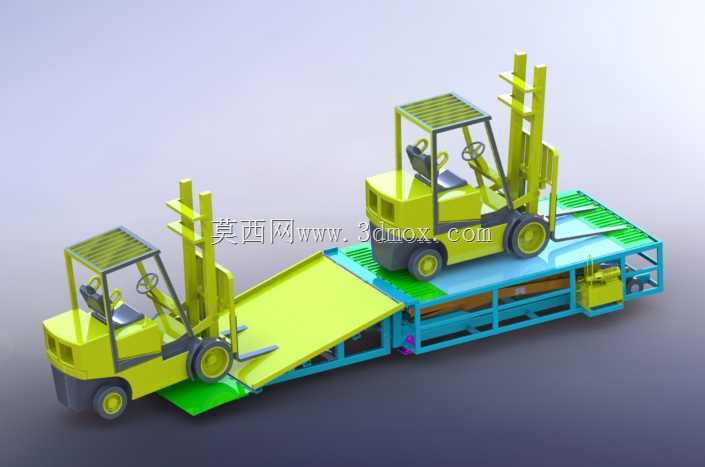

　　这套五吨级剪叉式装卸升降登车桥，主要面向厂区物流装卸月台、仓储转运区、临时装卸作业点的叉车跨高度转运场景，解决货运车辆货厢底板与地面存在高度差时，叉车无法直接驶入货厢完成货物堆垛、转运的痛点。常规固定登车桥仅能适配高度差极小的标准月台，遇到不同车型货厢高度波动、无固定月台的露天装卸场地时，固定式坡道无法调整搭接高度，叉车爬坡容易出现托底、动力不足甚至溜坡风险，这套剪叉升降结构的登车桥可以通过液压驱动剪叉臂组的开合，在额定行程范围内连续调整平台顶面高度，最低可降至与地面齐平，叉车可直接从地面经搭接坡道驶入平台，平台抬升后前端搭接板可搭在货厢尾端，形成连续无台阶的通行路径，全程无需额外铺垫钢板、调整月台垫块。从结构设计逻辑来看，

　　整套设备分为底部固定机架、中层剪叉支撑臂组、顶部承载平台、前端铰接搭接坡板、侧方上下车坡道、液压动力单元几个核心模块。底部机架采用型钢焊接成框型结构，布置有多个地脚安装孔位，可直接通过膨胀螺栓固定在硬化混凝土地面上，也可在机架底部加装移动轮组转为临时移动作业工况；剪叉臂组采用双侧对称布置，每侧剪叉由两根高强度矩形钢梁中部铰接而成，臂端分别与底架、顶平台的铰接座配合，铰接点采用带自润滑衬套的销轴结构，承受叉车满载行驶时的交变冲击载荷，避免长期使用后铰接点出现旷量。顶部承载平台的台面铺设防滑花纹钢板，表面冲压出凸起防滑纹路，叉车轮胎在雨天、台面沾有油污的工况下也不会出现打滑；平台两端分别铰接上下车坡道，坡道放平后与地面、

　　平台的衔接处做了小角度过渡，叉车行驶经过时不会出现明显颠簸冲击。液压系统采用单组大吨位液压缸驱动剪叉臂开合，液压缸旁配置有液压锁止阀，当平台抬升到指定作业高度后，即使液压管路出现泄压，锁止阀也会立刻锁死液压缸腔室，平台不会出现意外下坠，平台侧面还设置有机械安全撑杆，设备维护时可将撑杆卡入剪叉臂的定位槽内，形成机械硬防护，避免维护过程中平台误动作。外形尺寸方面，平台主体长度适配标准3吨内燃叉车的转弯与行驶需求，宽度覆盖叉车整车外侧轮距并预留两侧安全余量，额定承载五吨完全覆盖满载叉车加货物的总重量，安装时仅需确认场地地面承载力满足满载工况下的底架压强，预留出叉车上下车的直行通道即可，无需额外开挖地坑，大幅降低现场施工的改造工作量。
